安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。

2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。

3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。

3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。

3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。

3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源的使用方法及注意事项，使用者在使用前请务必仔细阅读。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准：Q/MKC 236-2005 。

目次前言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特征 (3)4 尺寸、重量 (3)5 安装、使用 (3)6 故障分析与排除 (4)7 维护、保养 (4)8 运输、贮存 (5)9 开箱检查 (5)10 其它 (5)KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源1 概述1.1 产品特点KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源（以下简称稳压电源）主要为矿井设备提供本质安全的直流稳压电源。

该电源采用了先进的电源模块对输入的电源进行处理，使电路有完全独立的本安输出，每路均设计有双重的过压过流以及过热保护，加之采用了先进的工艺，使效率高达90%以上。

1.2 主要用途及适用范围1.2.1 主要用途1.2.1.1为KTJ(6)型矿用网络交换机提供本质安全直流稳压电源。

1.2.1.2能为所需要电源的设备提供2路本安5 V/2.5 A、2路本安3.6 V/2.5 A和1路本安12 V/0.5 A 的本安源。

1.2.2 适用范围：煤矿井下有瓦斯和煤尘存在的场所或需要本质安全直流电源的的地方。

1.3 品种、规格KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源；1.4 型号的组成及其代表的意义1.5 环境条件1.5.1 工作条件a) 工作温度: 0 ℃～40 ℃；b) 相对湿度: ≤95 %(+25℃)；c) 大气压力: 80 kPa～106 kPa；d) 机械环境: 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。

文件编号：xxxxxxxx版次：xxxxxx 控制状态：xxxxISO9001:2008认证企业中煤科工集团重庆研究院KDW660/24B(A/B)矿用隔爆兼本安型直流电源安装、操作、维护手册中心站软件版本：KJ90NB前言本手册于2013年8月6日首次发布。

本手册起草单位：监控技术研究所本手册执笔人：本手册主要起草人：本手册标准化审查人：本手册批准人：本手册修改记录：更改信息登记表目录1 产品描述 (1)2 主要技术指标 (1)2.1电气技术指标 (1)3 电源箱主要部件 (2)3.1 AC/DC电源 (2)3.2 变压器 (2)3.3 充控管理板 (3)3.4 铅晶蓄电池 (5)3.5 本安电源模块 (5)3.6 电源箱整机使用介绍 (6)4 安装与调试 (7)5 使用与操作 (8)5.1 电源信息中心站设置 (9)5.2电源信息中心站显示 (11)5.3电源中心站充放电控制 (13)6 故障分析与排除 (15)7 保养与维护 (16)8 电源箱主要配件及代码 (17)9 电源箱配接设备型号 (17)1 产品描述KDW660/24B(A/B)型矿用隔爆兼本安直流电源以下分别简称24B(A)、24B(B)，该类型电源主要为矿井本安设备提供本质安全直流电源，主要应用于煤矿井下具有爆炸性危险的场所，同时也可应用到地面非爆炸危险场所。

2 主要技术指标a) 工作温度：0 ℃～40 ℃；b) 湿度：≤95 %；c) 贮存温度：（-40～60）℃。

d) 外形尺寸：520 mm×330 mm×170 mm —24B(A)e) 外形尺寸：486 mm×312 mm×180 mm —24B(B)f) 整机重量约： 75 kg —24B(A)g) 整机重量约： 55 kg —24B(B)h)防爆类型: 矿用隔爆兼本质安全型，防爆标志: Exd[ib]I。

2.1电气技术指标●输入电源电压等级（根据现场需要可选）：660V/380V/220V/127V AC电源波动范围：75%~120%●本安直流电源的输出特性见表1：表1在额定负载条件下工作时间不小于2 h，转换时间不大于1 s。

隔爆兼本安型不间断电源前言本标准是根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2000《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》确定标准的结构、技术要素及表述规则编制。

本标准根据相关的国家标准、行业标准以及《煤矿安全规程》的有关规定，结合本单位KDW660/18B隔爆兼本安型不间断电源的技术特点而制定的。

自本标准实施之日起，本单位生产的KDW660/18B隔爆兼本安型不间断电源均应符合本标准的规定。

KDW660/18B隔爆兼本安型不间断电源1 范围本标准规定了煤矿井下用KDW660/18B隔爆兼本安型不间断电源的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于KDW660/18B隔爆兼本安型不间断电源（以下简称电源）。

2 规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB191-2000 包装储运图示标志GB4208-2008 外壳防护等级(IP代码)GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB9969.1-1998 工业产品使用说明书总则GB 10111-88 利用微机数骰子进行随机抽样的方法GB/T2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2-2001 电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.4-2008 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.5-1995 电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击GB/T2423.10-1995 电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动(正弦)MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求MT210-90 煤矿通信、检测、控制用电工电子产品基本试验方法MT211-90 煤矿通信、检测、控制用电工电子产品质量检验规则MT286-92 煤矿通信、自动化产品型号编制方法和管理办法MT/T408-1995 煤矿用直流稳压电源MT/T661-1997 煤炭井下用电器设备通用技术条件MT/T154.2-1996 煤矿用电器设备产品型号编制方法和管理办法AQ1043-2007 矿用产品安全标志标识3 产品分类3.1 型号及其含义K D W 660/ 18 B具有备用电源最高额定输出电压：18V.DC最高额定输入工作电压：660V.AC稳压直流电源矿用产品3.2 防爆型式及防爆标志：防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I3.3 外形尺寸、重量外形尺寸：长×宽×高（mm）：247×207×175。

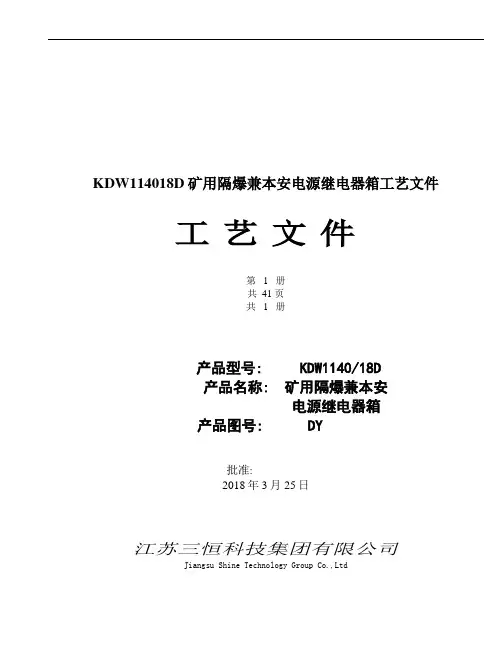

KDW114018D矿用隔爆兼本安电源继电器箱工艺文件工艺文件第 1 册共 41 页共 1 册产品型号: KDW1140/18D产品名称: 矿用隔爆兼本安电源继电器箱产品图号: DY批准:2018年3月25日江苏三恒科技集团有限公司Jiangsu Shine Technology Group Co.,Ltd共 1 页批准2018/3GJJ-3H 工艺流程图名称电源继电器箱编号图号DYGJJ-3H 工艺讲明名称电源电路板编号DYDL 图号DYDY电源继电器箱电路板调试工艺1.要紧调试仪器及设备a) DY电路板调试装置 1台b) 0V～30V直流稳压电源 1台c) 示波器 1台d) 万用表 3块e) 调压器（0 V～30V） 1台f) 滑线电阻状（0～50 3A ） 1只g)47K多圈电位器 1只2.技术性能调试2.1调试电路图2更换标记数量更换单号签名日期签名日期第 1 页拟制张厚亮2018/3审核陶德保2018/3共 5 页批准2018/3江苏三恒科技集团有限公司制图：张厚亮制校：拟制张厚亮2018/3第 4 页审核陶德保2018/3共5 页批准2018/3GJJ-3H 工艺讲明名称电路板编号图号DY7、工作稳固性试验电源继电器箱处于通电状态，输入电源电压1140V或660V或127V，连续通电时刻≥168小时,每隔12h检查一次工作性能，试验终止时测试技术性能。

8、清洗刷漆调试、试验合格的产品，需清洗并刷二遍三防漆。

（按GJJ-3H-302“印刷线路板清洗、上三防漆工艺”要求进行）。

工位器具：印制板凉干架。

9、调试过程中有关注意事项：9.1调试及检验人职员作时，必须严格安全操作规程，发觉专门情形及时切断电源处理9.2工作稳固性试验（老化试验）在通电168小时后，应将电源改变连续老化，以检查电源工作是否正常。

接线图：图1变压器接线示意图：电池接线示意图更换标记数量更换单号签名日期签名日期拟制张厚亮2018/3第 2 页审核陶德保2018/3共 3页批准2018/3GJJ-3H导线及扎线产品名称电源继电器箱名称江苏三恒科技集团有限公司制图：张厚亮制校：。

KDW660/18B矿用隔爆兼本安型电源使用说明书（使用产品前请阅读使用说明书）执行标准 Q/HK003-2010GB 3836-2000MT/T 408-1995版本号 01出版日期 2010-11-1济南华科电气设备有限公司地址：山东省济南市高新区舜华路三庆世纪财富中心B3座6层邮编： 250000KDW660/18B矿用隔爆兼本安型电源使用说明书1概述：1.1产品特点、主要用途及使用范围K D W660/18B矿用隔爆兼本安型电源（以下简称“电源”）采用高性能集成电路输出稳定的高电流直流电压，电源输出有过压、过流、短路等保护，并实时显示出交流电压、直流12V电压、直流18V电压等状态，备用电池采用体积小、容量大的镍氢干电池，断掉交流电后仍可持续输出电压时间大于2小时。

本电源可以同时输出两路不共地的电压，每一路都有较高的带载能力。

本电源可以用在煤矿井下给各种监控设备、传感器提供稳定的不间断的电源。

1.2使用环境条件a)环境温度：-0℃～＋40℃；b)平均相对湿度：≤95%；（+25℃）；c)大气压力：80k P a～106k P a；d)振动：加速度50m/s²；e)冲击：峰值加速度500m/s²；f)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合。

1.3防爆型式电源为矿用隔爆兼本安型，防爆标志E x d【i b】Ⅰ。

1.4规格、型号及其含义K D W660/18B备用电池主参数（输入电压交流660V，输出电压直流18V）稳压矿用电源1.5外形尺寸、重量a)外形尺寸：401m m×388m m×206m m（长×宽×高）；b)重量：40.5K g。

2技术指标2.1供电电压：电源的供电电压为交流127V/660V,•50H Z，电压波动范围75%～110%。

2.2基本参数：a）输入电压：交流127V/660V（75%～110%）。

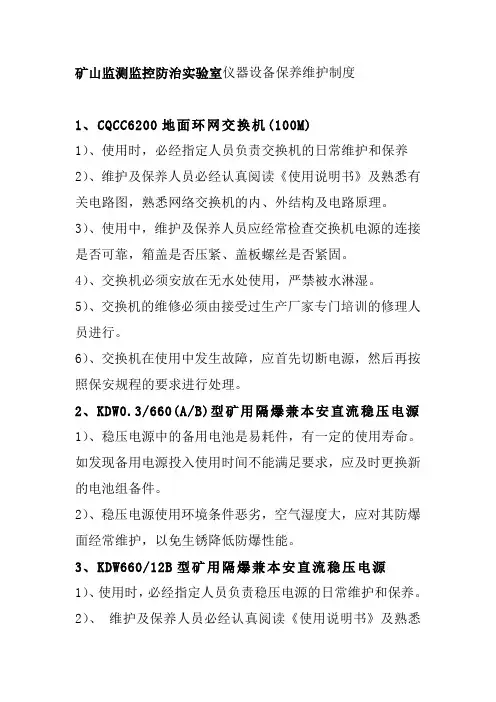

矿山监测监控防治实验室仪器设备保养维护制度1、CQCC6200地面环网交换机(100M)1）、使用时，必经指定人员负责交换机的日常维护和保养2）、维护及保养人员必经认真阅读《使用说明书》及熟悉有关电路图，熟悉网络交换机的内、外结构及电路原理。

3）、使用中，维护及保养人员应经常检查交换机电源的连接是否可靠，箱盖是否压紧、盖板螺丝是否紧固。

4）、交换机必须安放在无水处使用，严禁被水淋湿。

5）、交换机的维修必须由接受过生产厂家专门培训的修理人员进行。

6）、交换机在使用中发生故障，应首先切断电源，然后再按照保安规程的要求进行处理。

2、KDW0.3/660(A/B)型矿用隔爆兼本安直流稳压电源1）、稳压电源中的备用电池是易耗件，有一定的使用寿命。

如发现备用电源投入使用时间不能满足要求，应及时更换新的电池组备件。

2）、稳压电源使用环境条件恶劣，空气湿度大，应对其防爆面经常维护，以免生锈降低防爆性能。

3、KDW660/12B型矿用隔爆兼本安直流稳压电源1）、使用时，必经指定人员负责稳压电源的日常维护和保养。

2）、维护及保养人员必经认真阅读《使用说明书》及熟悉有关电路图，熟悉稳压电源的内、外结构及电路原理。

3）、使用中，维护及保养人员应经常检查稳压电源的电源的连接是否可靠，箱盖是否压紧、盖板螺丝是否紧固。

4）、稳压电源必须安放在无水处使用，严禁被水淋湿。

5）、稳压电源的维修必须由接受过生产厂家专门培训的修理人员进行。

6）、稳压电源在使用中发生故障，应首先切断电源，然后再按照安全规程的要求进行处理。

7）、井下严禁带电开盖！8）、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

9）、稳压电源严禁与未经联检的设备配接使用！10）、稳压电源长期不使用时，应将备用电池电断开，且每隔三个月充一次电，以保证电池使用寿命，充电一次大约需要12小时。

4、KDW660/18B(D）型矿用隔爆兼本安直流稳压电源1）、稳压电源中的备用电池是易耗件，有一定的使用寿命。

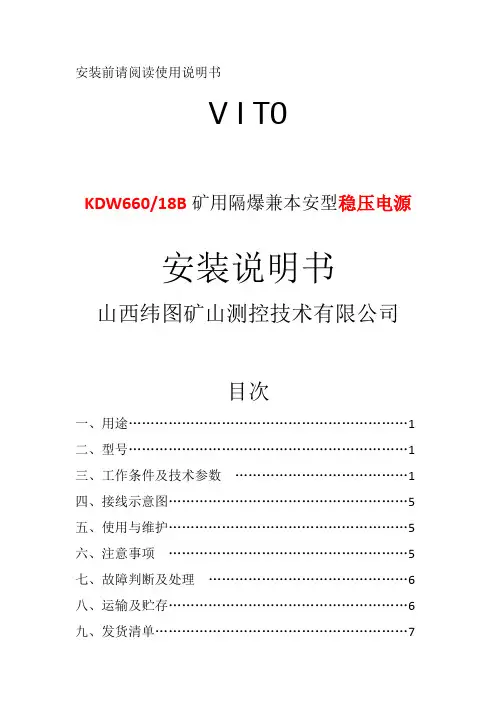

安装前请阅读使用说明书V I T0KDW660/18B矿用隔爆兼本安型稳压电源安装说明书山西纬图矿山测控技术有限公司目次一、用途 (1)二、型号 (1)三、工作条件及技术参数 (1)四、接线示意图 (5)五、使用与维护 (5)六、注意事项 (5)七、故障判断及处理 (6)八、运输及贮存 (6)九、发货清单 (7)一、用途KDW/660/18B矿用隔爆兼本安型稳压电源，是为煤矿井下本质安全型产品KJ213-F矿用本安型安全监控分站、KJ313-F 型矿用本安型传输分站提供本质安全电源的稳压电源箱。

该电源箱具有备用电源功能，在交流停电的情况下，该电源箱可继续为设备提供两小时的供电。

该电源箱具有两路断电输出，具有断电器的功能，能执行设备发出的断电命令。

KDW660/18B矿用隔爆兼本安型稳压电源为矿用隔爆兼本质安全型产品，防爆标志：Exd[ib]l，适用于煤矿具有瓦斯与煤尘爆炸的危险环境。

二、型号：KDW 660/18BKD W660 / 18B矿用电源设备稳压电源登记序号系列产晶序号三、工作条件及技术参数4165042l工作条件a)环境温度：O℃~ 40℃b)相对湿度：≤95%RH (25℃)c)大气压力：86kPa一106kpad)无显著振动和冲击的场所；。

-1-e)有甲烷、煤尘爆炸性混合物，但无破坏绝缘的气体的煤矿井下。

井下严禁开盖。

2主要技术参数2.1输入电压AC.127V/380V，660V/50Hz(变压器抽头方式)2.2电源箱输电源波动范围a)电压：75-110%b)频率：(50±2)Hzc)失真：总的谐波分量应≤10%2．3额定功率：≤150W。

2.4本安直流电源输出电压。

（表1）表1 本安直流电源输出电压┏━━━━━━━┳━━━━━━━━━━━━━┓┃＼项目┃KDW660/18B型┃┃┣━━━━━━┳━━━━━━┫┃型号＼┃12V输出┃18V输出┃┃┃┃┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃路数┃l ┃8 ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电压┃12V ┃18V ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电流┃300mA ┃180mA ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃偏离值┃≤5% ┃≤5% ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃负载效应┃≤5% ┃≤5% ┃┃━━━━━━━━━┣━━━━━━━━╋━━━━━━━━━┫┃源效应┃≤5% ┃≤5% ┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃周期与随机偏移峰峰值┃┃≤250mV ┃┃┃≤250mV ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最大短路电流┃┃410mA ┃┃┃560mA ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最高开路电压┃12.5V ┃18.5V ┃┗━━━━━━━━━━┻━━━━━━━━┻━━━━━━━━━┛2.5电源箱备用电源a)电池数量：4组b)电池规格：镍氢电池单节型号QNY8c)电池容量：12V/8AH(型号10QNY8000镍氢电池组)d)转换时间：≤500mSe)工作时间：工作时间不小于2h(额定负载时)f）最高充电电压：14.2Vg）放电终止电压：10Vh)充电电流：≤1Ai)充电截止电压：≤14.2V备用电源具有双重过流、过压和短路保护功能，当故障排除后能自动恢复工作-3-2.6断电功能a)断电容量：AC. 660V/0.3A(阻性负载)b)断电路数：2路c)控制信号制式：高电平信号≥3VDC，低电平信号≤0.5V DC （本安）d)断电触点：常开／常闭转换继电器断开时电阻≥100MQ，继电器闭合时电阻≤0.2Ω2.7电缆参数：电源箱、分站到传感器的最大传输距离：2km(电缆分布参数：分布电容：≤0.06uF/km；分布电感：≤1.0mH/ km；直流电阻：≤12.8 Ω/km)四、接线示意图五、使用与维护1．设备在使用前首先核实井下的电压等级。

文件编号：xxxxxxxx版次：xxxxxx 控制状态：xxxxISO9001:2008认证企业中煤科工集团重庆研究院KDW660/24B(A/B)矿用隔爆兼本安型直流电源安装、操作、维护手册中心站软件版本：KJ90NB前言本手册于2013年8月6日首次发布。

本手册起草单位：监控技术研究所本手册执笔人：本手册主要起草人：本手册标准化审查人：本手册批准人：本手册修改记录：更改信息登记表目录1 产品描述 (1)2 主要技术指标 (1)2.1电气技术指标 (1)3 电源箱主要部件 (2)3.1 AC/DC电源 (2)3.2 变压器 (2)3.3 充控管理板 (3)3.4 铅晶蓄电池 (5)3.5 本安电源模块 (5)3.6 电源箱整机使用介绍 (6)4 安装与调试 (7)5 使用与操作 (8)5.1 电源信息中心站设置 (9)5.2电源信息中心站显示 (11)5.3电源中心站充放电控制 (13)6 故障分析与排除 (15)7 保养与维护 (16)8 电源箱主要配件及代码 (17)9 电源箱配接设备型号 (17)1 产品描述KDW660/24B(A/B)型矿用隔爆兼本安直流电源以下分别简称24B(A)、24B(B)，该类型电源主要为矿井本安设备提供本质安全直流电源，主要应用于煤矿井下具有爆炸性危险的场所，同时也可应用到地面非爆炸危险场所。

2 主要技术指标a) 工作温度：0 ℃～40 ℃；b) 湿度：≤95 %；c) 贮存温度：（-40～60）℃。

d) 外形尺寸：520 mm×330 mm×170 mm —24B(A)e) 外形尺寸：486 mm×312 mm×180 mm —24B(B)f) 整机重量约： 75 kg —24B(A)g) 整机重量约： 55 kg —24B(B)h)防爆类型: 矿用隔爆兼本质安全型，防爆标志: Exd[ib]I。

2.1电气技术指标●输入电源电压等级（根据现场需要可选）：660V/380V/220V/127V AC电源波动范围：75%~120%●本安直流电源的输出特性见表1：表1在额定负载条件下工作时间不小于2 h，转换时间不大于1 s。

KXJ660矿用隔爆兼本安型可编程控制器使用说明书煤科集团研究院2012年第一版★★注意：安装使用前请认真阅读使用说明书！注意安装和维护注意事项！因各矿施工条件不同，实际出厂设备I/O点数与功能以技术方案为准。

1概述1.1用途及适用围KXJ660矿用隔爆兼本安型可编程控制器（以下简称控制器）适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下，可与KXJ660（A）矿用隔爆兼本安型可编程控制器、矿用本安型传感器和矿用隔爆型控制设备等配接使用。

控制器具有输入/输出点数扩展，采用不同的模块实现不同的控制要求，有带中央处理单元（CPU）主模块；数字量I/O扩展模块；模拟量扩展模块。

根据现场不同的控制对象及复杂控制要求来选用不同的模块进行组合，从而完成对被控设备的逻辑控制功能。

控制器的核心部分是采用德国 SIEMENS公司生产的S7系列可编程序控制器，适用于各行各业各种场合的检测及自动化控制。

在独立运行时，完成单机自动化控制，或组网运行，具有可靠性高、操作及维护简便、使用寿命长等特点。

1.2型号含义KXJ 660电压等级矿用信号设备1.3执行标准： Q/SMY 2807-2011、GB3836-2010、AQ1043-2007.1.4工作条件控制器在下列条件下能正常工作：a）环境温度：0℃～+40℃；b) 平均相对湿度：不大于95％（+25℃）；c) 大气压力：80kPa～160kPa；d) 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。

2工作原理及结构特点2.1防爆型式及标志控制器的防爆型式为矿用隔爆兼本安型，防爆标志为“Exd[ib]IMb”。

2.2尺寸及质量外形尺寸：895mm (长)× 628mm (宽)×1100mm (高)。

重量：650kg2.3配接设备见附录A、配套设备见附录B2.4工作原理控制器体有：PLC，电源，PLC 的输入、输出的隔离电路，DP通讯电路，光电转换器，显示电路等环节组成。

矿用隔爆（ 兼本安）型锂离 子 蓄电池电源安全技术要 求（暂 行）随着煤炭工业发展和矿山装备技术进步，监测通信系统、紧急避险设施、 井下运输车辆等对防爆电源的容量要求越来越高，同时GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d 呆护的设备》中明确禁止 在正常使用时可能释 放电解气体的电池 ”在隔爆外壳内使用。

为满足目前煤矿装备的迫切需要，在充 分研究、反复征求各方面专家意见以及进行相关试验研究的基础上，制定本 安 全技术要求 。

1 范围本技术要求规定了矿用隔爆（兼本安）型锂离子蓄电池电源产品分类、型 号命名、安全技术要求、检验规则等内容。

本技术要求适用于在矿井下使用的矿用隔爆（兼本安）型锂离子蓄电池电 源的安全标志管理，其中锂离子蓄电池的容量在20〜100Ah 范围内。

2 规范性引用文件GB14048.1-2006 低压开关设备和控制设备 第 1 部分 总则 MT/T 408-1995 煤矿用直流稳压电源MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求 MT/T 1078-2008 矿用本质安全输出直流电源3 术语和定义3.1 电池管理系统通过检测单体电池与热、电相关数据，对单体电池或电池组进行充放电管 理、保护附件6 GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求GB3836.2-2010 爆炸性环境 第 2 部分：由隔爆外壳 d 保护的设备 GB3836.3-2010 爆炸性环境第 3 部分：由增安型 e ”护的设备GB3836.4-2010 爆炸性环境 第 4 部分：由本质安全型 “呆护的设备与控制的装置。

3.2矿用隔爆（兼本安）型锂离子蓄电池电源能量存储、转换装置，由隔爆外壳、锂离子蓄电池或锂离子蓄电池组、电池管理系统等组成。

有时还可包括充电系统、放电系统、显示系统、电源输系统、电源输出系统等。

4产品分类4.1按用途分a）监测通信系统用后备电源，包括安全监控、人员管理、通信等系统后备电源；b）紧急避险设施用后备电源，包括避难硐室、可移动式救生舱等后备电源;c）运输车辆用电源，包括防爆蓄电池电机车、防爆无轨胶轮车、单轨吊等用动力电源；d）防爆柴油机起动机用电源；e）其它。
