KXT113-5隔爆兼本安电源箱说明书

企业简介销售网络覆盖神华集团、伊泰集团、伊东集团、汇能集团、华电集团、淮北矿业集团等全国各大、中型煤矿生产企业，拥有优质稳定客户256家，58个销售效劳网点普及全国各矿区。

盐城中联矿用设备科技开展是江苏中联电气股份旗下全资子公司，主要从事煤矿自动化设备的研发与制造。

中联电气立足自身，强化管理，通过ISO9001：2000质量管理体系、ISO14001：2004环境管理体系、GB/28001：2001职业健康平安管理体系认证。

在“质量兴企、科技强企〞的开展战略的指导下，公司不断研发新品，有较强的技术创新能力。

目前已取得两大系列1468000kVA超大容量智能矿用隔爆型移动变电站为国内最大容量变电站，到达国际先进水平，填补了国内空白、完全实现替代进口，获得“江苏省中小企业专利新产品〞、“江苏省高新技术产品〞、“江苏省煤炭科技进步一等奖〞、“盐城市科技进步一等奖〞等。

6300kV A、4000kV A移动变电站也“江苏省计量保证确认单位〞、“江苏省高成长型企业〞、“江苏省重合同、守信用企业〞、“江苏省优秀民营科技企业〞等。

产品采用国际标准标志，“德瑞奇〞牌商标被评为“江苏省著名商标〞。

公司利用上市超募资金2亿元新上的电缆工程，由上海电缆工程设计研究所调研认证，设计生产能力为年产4750kM矿用电缆、电力电缆、特种电缆。

主要设备有连续退火铝合金大拉机、引用德国TROESTER公司进口三层共挤橡皮连续硫化生产线、60+150+90干法交联生产机组、10～35kV电缆绝缘局部放电及耐压检测试验系统、进口电缆在线检测系统等生产、检测设备计98台套，生产技术与装备水平到达国内先进水平，工艺方案先进。

目前设备调试、生产与销售人员培训均已完成，生产许可证、3C乘行业开展和上市之东风，持续开展的中联电气与迎接新一轮开展大潮的东部沿海一样“海阔天空〞、“风光无限〞。

在“精心制造、精细管理、精品占市、精诚效劳〞的方针指导下，中联电气将充分发挥技术、管理、资金优势，不断推进技术创新，完善企业管理，为客户提供更优质的效劳、为股东创造更大的价值、为员工搭建更广阔的开展平台，为社会承当全面企业公民的责任。

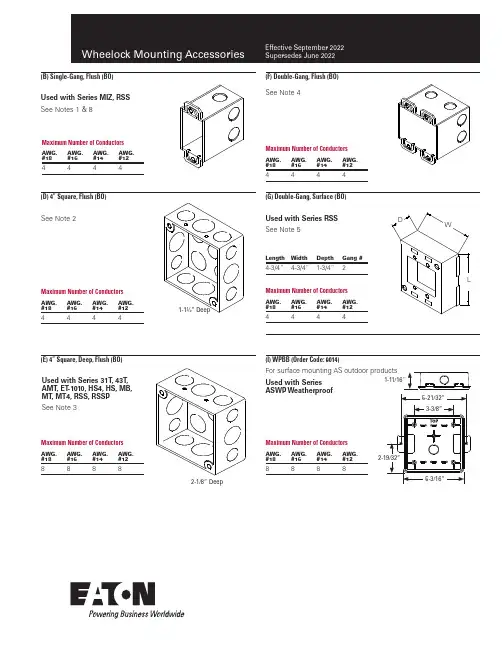

(B) Single-Gang, Flush (BO)(D) 4” Square, Flush (BO)(E) 4” Square, Deep, Flush (BO)Used with Series MIZ, RSSSee Notes 1 & 8Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444See Note 2Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444Used with Series 31T , 43T , AMT , ET -1010, HS4, HS, MB, MT , MT4, RSS, RSSP See Note 3Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #128888(I) WPBB (Order Code: 9014)(G) Double-Gang, Surface (BO)(F) Double-Gang, Flush (BO)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444See Note 4Used with Series RSS See Note 5Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444Length Width Depth Gang #4-3/4”4-3/4”1-3/4”2Used with Series ASWP WeatherproofMaximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #128888Mounting Accessories(J) BB Backbox (Order Codes: Red 2830, Gray 2349)(M) IOB Backbox (Order Codes: Red 5046, White 5047)For surface mounting MT products(Q) 4” Square Deep w/ Extension Ring, Flush (BO)(N) DBB Backbox (Order Code: 2955)Used with Series CH70, CH90, E70, ET70, E90, ET90, ET -1080 See Note 6Exterior Ring Depth1-1/2”2-1/8”AWG. #1888AWG. #1688AWG. #1488AWG. #1248Standard steel backbox with knockouts for interior surface mounting, concealed conduit mounting or semi-flush applications. It is painted Sturdy die-cast housing, threaded conduit hole and knockout for outdoor applications. It is painted to match the ed with Series AMT E70, ET70, HS4, HS, MTFor surface mounting speakers, chimes, and electronic applications2-1/8” DeepStandard steel backbox provided with knockouts for interior surface mounting, concealed conduit mounting or semi-flush applications. Knockouts for 1/2” conduit(each side)Mounting AccessoriesUsed with Series RSSWP WeatherproofMaximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #128888Used with Series CH70, CH90, E70, ET70, E90, ET90, ET -1080(Y) SER-R Square Semi-Flush Extension Ring (Order Codes: Red 3045, White 3049)(X) SHBB Square, Surface Backbox (Order Codes: Red 7254, White 7255)(W) 4-11/16” Square, Deep Surface (BO)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #1210101010RSSUsed with Series CH70, E70, ET70Used with Series DSMSee Note 7”(V) SSB-4 Ceiling Support Bridge (Order Code: 3380)Provisions for (4) J-nuts #8-32 ib 3-3/8” square. Material: Steel Used with Series CH70, CH90, E70, ET70, E90, ET90, ET -1080, and Eluxa ELFHNC, ELFHSC, ELHNC, ELHSC, ELSPKC, ELSPSTC, ELSTCMounting Accessories(Z) SBL-2 Backbox (Order Codes: Red 6988, White 6989)(AA) E50SB-R (Order Codes: Red 0230, White 0231)(BB) E50SSB-R (Order Codes: Red 0232, White 0233)(CC) SSB-8 8” Ceiling Support Bridge (Order Code: 3573)(EE) E60 Extension Ring (Order Code: Red 3758, White 3757)(DD) CBB-8 8” Ceiling Speaker Backbox (Order Code: 3314)Used with Series E50Used with Series E505.03”Used with Series RSSPUsed with Series S 8” Ceiling Speakers1.033” 7.325 + 13”D/S0.953”4.833”ø7.825(GG) WFP Plate (Order Codes: Red 4696, White 4697)Mounting Accessories (HH) WFPA Plate (Order Codes: Red 4696, White 4697)Used with Exceder ST, HS, HN (LL) LSBB Backbox (Order Codes: Red 2402, White 2403) (KK) ESB-KIT (Order Codes: Red 0533, White 0534) (JJ) ESBC Backbox (Order Codes: Red 2751, White 2752) Used with Exceder LST, LHS,Used with Exceder LST, LHS, LHNMaximum Number of ConductorsAWG.#18AWG.#16AWG.#14#124444(II) ESB Backbox (Order Codes: Red 2749, White 2750)For indoor surface mounting of Exceder productsUsed with Exceder STC, HSC,For indoor surface mounting of Exceder productsTrim Plate Kit for Exceder LEDNote:gang device ring to the single gang trim plate.(MM) OSB(NN) LSPKBB Backbox (Order Codes: Red 0756, White 0757)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444Used with Exceder LSPK, LSPSTFor indoor surface mounting of Exceder LED Speaker productsUsed with ET1080*Refer to specification sheet S7000 for mounting option details.(OO) LSPKBB-C Backbox (Order Codes: Red 0927, White 1003)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444Used with Exceder LED Ceiling LSTC, LHSC, LHNC, LSPKC, LSPSTC and Eluxa Ceiling - ELSTC, ELHSC, ELHNC, ELSPKC, ELSPSTC, ELFHNC, ELFHSC(PP) LFTP Trim Plate Kit (Order Codes: Red 1112, White 2113)Included with Exceder LED Low Frequency Sounders (LFHNK, LFHSK)1. F igure B is typical of a Steel City LXM-WOW box or equal.Figure B should be a 3.5” deep backbox for conduitinstallations and is typical of a Steel City CY -1/2 box or equal.2. F igure D is typical of a Steel City 52151 box or equal.3. F igure E is typical of a Steel City 52171 box or equal.4. F igure F is typical of two Steel City LXM-WOW boxesor equal.5. F igure G is typical of a Wiremold 5748-2 box or equal.6. F igure Q is typical of a Steel City 52171 box with a Steel City53151 extension ring or equal.7. F igure W is typical of a Steel City 72171-1 box or equal.8. U se 3.5” deep backbox on all MIZ products when EMTconduit is used.9. W hen used with AC Horn (J), “BB” must be used for surfacemount.10. H S4, HS, MT or MTWP Strobe are for outdoor mounting.11. U se with Series RSSP .12. F igure U is typical of a RANDL Industries backbox. (“TotalNumber of conductors shall be in accordance with NEC table 314.16 (B)”).(QQ) ELSBB Backbox (Order Codes: Red 110752, White 110753)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444Used with Eluxa ELHN, ELHS, ELSTFor indoor surface mounting of Eluxa horns, horn strobes and strobes (wall models)Used with Eluxa ELSPK, ELSPST , ELFHN, ELFHS(RR) ELSPKBB Backbox (Order Codes: Red 110754, White 110755)Maximum Number of ConductorsAWG. #18AWG. #16AWG. #14AWG. #124444For indoor surface mounting of Eluxa speaker and low frequencysounder wall productsMounting MatrixS e r i e s E 90/E T 90S e r i e s R S S /R S S RS e r i e s R S S PS e r i e s 31TS e r i e s E 50S e r i e s 43T B e l l sS e r e i s C HS e r i e s E T 80S e r i e s E T 1010S e r i e s M B M o t o r B e l l sS e r i e s E 70/E T 70S e r i e s E 60S e r i e s M I Z /M I Z -T CS e r i e s M TS e r i e s H S 4/H SS e r i e s S M /D S MS e r i e s A M TS e r i e s R S S W P (1), A S W P (2), A H W P (3), M T W P (4), M T -12/24(4), E T 70W P (4)S e r i e s S 8E x c e d e r - S T C , H S C , H N CE x c e d e r - S T , H S , H NE l u x a E L H N , E L H S , E L S TE l u x a E L S P K , E L S P S T , E LF H N , E L F H S E l u x a E L S P K C , E L S P S T C , E L F H N C E L F H S C , E L H N C , E L H S C , E L S T C(A) Universal Mounting Plate Mounting AccessoriesBackbox Mounting Heights for Wheelock Wall-Mounted Horizontal Strobe AppliancesNFPA-72 (2002)7.5.4* Appliance Location. Wall-mounted appliances shall be mounted such that the entire lens is not less than 2.0 m (80 in.) and not greater than 2.4 m (96 in.) above the finished floor.RSSP FlushSurface Retrofit Exceder ST , HS, HNRSS Strobe MT and AMT Multitone Strobe Eluxa ELHN, ELHS, ELST Eluxa ELSPK, ELSPST , ELFHN, ELFHS Backbox Mounting Options*80 In.80 In.6 In.80 In.6 In.80 In.6 In.80 In.6 In.80 In.6 In.(B) 1-Gang x 2” Deep - Flush (BO)80 3/4 5 1/479 1/8 6 7/880 5/16 5 11/16(D) 4” x 4” x 1.5” Deep - Flush (BO)83 15/1680 1/4 5 3/478 5/87 3/877 1/88 1/881 1/8 4 7/8(E) 4” x 4” x 2.125” Deep - Flush (BO)83 15/1680 1/4 5 3/478 5/87 3/877 7/88 1/881 1/8 4 7/8(F) 2-Gang x 3.5” Deep - Flush (BO)80 3/4 5 3/479 1/8 6 7/878 3/87 5/8(G) 2-Gang x 1.75” Deep - Surface (BO)79 7/8 6 1/878 1/47 3/477 1/28 1/2(M) IOB Surface & Weatherproof (WSI)77 1/48 3/4(P) SBB Surface (WSI)77 1/88 7/8(Q) 4” x 4” x 2.125” Box w/ 1.5” Extension Ring - Flush (BO)83 15/1680 1/4 5 3/478 5/87 3/877 7/88 1/8(U) 5” Square Backbox w/ Extension Ring, Flush (BO)83 7/1678 1/87 7/877 3/88 5/8(X) SHBB (WSI) Shallow Surface78 1/87 7/8(Y) 4” x 4” x 1.5” Box w/ 1.5” Extension Ring Plate (BO)(Z) SBL -2 Surface (WSI)80 1/2(II) ESB Backbox 5.375” x 4.75” x 2.0625”79 9/166 7/16(QQ) ELSBB Backbox 4.8” x 2.76” x 1.98”79 3/865/8(RR) ELSPKBB Backbox 6.48” x 4.69” x 2.0”79 1/46 3/4Series CH70Chime StrobeSeries ET80Speaker Strobe Series E70Speaker Strobe Series ET70Speaker Strobe Series SA-70S Self Amplified Speaker Strobe Backbox Mounting Options*80 In.6 In.80 In.6 In.80 In.6 In.80 In.6 In.80 In.6 In.(P) SBB Surface (WSI)77 ¾8 ¼79 3/16 6 13/1677 ¾8 ¼77 ¾8 ¼79 3/16 6 13/16(Q) 4” x 4” x 2.125” Box w/ 1.5” Extension Ring - Flush (BO)77 ½7 ½80678 ½7 ½78 ½7 ½806(U) 5” Square Backbox w/ Extension Ring - Flush (BO)78779 ½5 ½78778779 ½5 ½(X) SHBB (WSI) Shallow Surface(Y) 4” x 4” x 1.5” Box w/ 1.5” Extension Ring Plate - Flush (BO)78 ½7 ½806* Measured from bottom of backbox (inches)ote: N (BO) = By Others; (WSI) = Wheelock ProductMounting NotesCaution: The mounting options figures show the maximum number of field wires (conductors) that can enter the backbox used with each mounting option.If these limits are exceeded, there may be insufficient space in the backbox to accommodate the field wires and stresses from the wires could damage the product. Although the limits shown for each mounting option comply with the National Electrical code (NEC), Wheelock recommends use of the largest back-box option and the use of approved stranded field wires whenever possible, to provide additional wiring room for easy installation and minimum stress on the product from wiring.Caution: Check that the installed product will have sufficient clearance and wiring room prior to installing backboxes and conduit, especially if sheathed multi-conductor cable or 3/4” conduit fittings are used.1. Mounting hardware for each mounting option is supplied.2. Conduit entrances to the backbox should be selected to provide sufficient wiring clearance for the installed product. When extension rings are required, con-duit should enter through thebackbox, not the extension ring. Use Steel City #53151 (1-1/2” deep) or #53171 (2-1/8” deep) extension rings (as noted in the mounting options) or equal with the same cut-out area.3. When terminating field wires, do not use more lead length than required. Excess lead length could result in insufficient wiring space for the appliance.4. Use care and proper techniques to position the field wires in the backbox so that they use minimum space and produce minimum stress on the product. This is especially important for stiff,heavy gauge wires and wires with thick insulation or sheathing.5. Do not pass additional wires (used for other than the appliance) through the backbox “unless the backbox is of a sufficient size to permit additional wiring as described in NEC 314.16 (B)”.Such additional wires could result in insufficient wiring space for the appliance.ote: N Due to continuous development of our products, specifications and offerings are subject to change without notice in accordance with Eaton standard terms and conditions.© 2022 EatonAll Rights Reserved Printed in USAPublication No. TD450028EN September 2022Eaton is a registered trademark.All other trademarks are property of their respective owners.Eaton1000 Eaton Boulevard Cleveland, OH 44122United States Life safety & mss notification solutions 273 Branchport Ave.Long Branch, NJ 07740Eaton.oom/LifesafetynotificationMounting AccessoriesTechnical Data TD450028ENEffective June 2022。

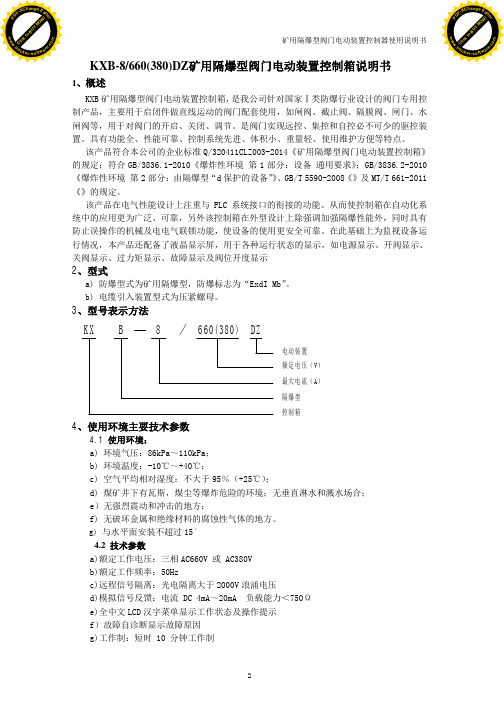

KXB-8/660(380)DZ 矿用隔爆型阀门电动装置控制箱说明书1、概述KXB 矿用隔爆型阀门电动装置控制箱，是我公司针对国家Ⅰ类防爆行业设计的阀门专用控制产品，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节。

是阀门实现远控、集控和自控必不可少的驱控装置。

具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

该产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1-2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d 保护的设备”》、GB/T 5590-2008《》及MT/T 661-2011《》的规定。

该产品在电气性能设计上注重与PLC 系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电电气联锁功能，使设备的使用更安全可靠。

在此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如电源显示、开阀显示、关阀显示、过力矩显示、故障显示及阀位开度显示2、型式a) 防爆型式为矿用隔爆型，防爆标志为“ExdI Mb ”。

b) 电缆引入装置型式为压紧螺母。

3、型号表示方法4、使用环境主要技术参数4.1 使用环境：a) 环境气压：86kPa ～110kPa ； b) 环境温度：-10℃～+40℃；c) 空气平均相对湿度：不大于95％（+25℃）；d) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合； e ）无强烈震动和冲击的地方；f) 无破坏金属和绝缘材料的腐蚀性气体的地方。

g) 与水平面安装不超过15 ◦4.2 技术参数a)额定工作电压：三相AC660V 或 AC380V b)额定工作频率：50Hzc)远程信号隔离：光电隔离大于2000V 浪涌电压d)模拟信号反馈：电流 DC 4mA ～20mA 负载能力＜750Ω e)全中文LCD 汉字菜单显示工作状态及操作提示 f ）故障自诊断显示故障原因 g)工作制：短时 10 分钟工作制h)安装方式：水平安装方式 4.3结构及外形4.3.1结构如（图1）所示4.3.2外形尺寸见（图2）图24.3.3电气元件安装位置如图所示、见（图3）4.4控制箱电控保护及性能参数4.4.1欠压保护：当三相交流电源电压降至额定电压的85%以下时，主控板实现保护，停止控制输出，实现对控制对象的保护。

•KDG0.35A/660V 矿用隔爆兼本安型断电控制器（以下简称控制器）用于煤矿井下馈电开关控制回路的远程断电和开关负荷侧的馈电状态检测。

断电采用固态继电器控制方式，具有控制电压范围大的优点，馈电采用直接引线的测量方式，具有测量准确、性能可靠的优点。

控制器为为矿用隔爆兼本质安全型产品，防爆标志为：Exd[ib]I，可长期用于煤矿井下含有瓦斯、粉尘等爆炸性气体的危险场所中。

•主要技术指标:•1、供电电源电压范围：DC 10 V～24 V。

2、断电控制信号类型支持0/4 V～22 V电压型和0/5 mA～15 mA电流型。

3、接点容量：交流660 V/0.35 A，380 V/0. 5 A，220 V/1 A，127 V/2 A，36 V/5 A。

4、馈电检测电压范围：交流36 V～660 V。

5、信号制式:0/5 mA电流型：无电状态输出0 mA电流信号，有电状态输出5 mA电流信号。

1/5 mA电流型：无电状态输出1 mA电流信号，有电状态输出5 mA电流信号。

±5 mA电流型：无电状态输出－5 mA电流信号，有电状态输出＋5 mA 电流信号。

输出电流信号的最大偏差为±5%。

6、传输距离：2 km。

•KDG1/220矿用隔爆兼本安型断电控制监视器是矿井安全监控系统的配套设备，与监控分站配套使用实现远程断电和复电，即起到远程断电器的作用，同时可监测到与之配接的开关馈电状态，起到馈电传感器的作用。

即可实现远程断电和反馈断电信息，一机二用。

•主要技术指标:• 1.断电信号输入：本安DC5V～24V• 2.馈电信号输入：AC36V• 3.断电触电容量：220VAC,1A；36VAC,5A • 4.动作距离：≤10m5.传输距离: 2km• 6.运行显示方式：红色LED指示断电器运行状态;绿色LED指示馈电监视器运行状态7.外形尺寸：190×190×84•8.重量：5.8kg。

山西际安3300V矿用隔爆兼本质安全型真空组合起动器（2,4,6,8）说明书安装、使用产品前，请仔细阅读使用说明书QJZ—1600/3300 —8QJZ—1600/3300 —6QJZ—800/3300 —4QJZ—800/3300 —2矿用隔爆兼本质安全型真空组合起动器使用说明书山西际安电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号意义和执行标准 (3)五、开关结构 (4)六、电气工作基本原理 (4)七、操作方法 (5)八、故障信息显示 (9)九、安装接线 (9)十、使用与维护 (10)十一、产品包装与保管 (11)十二、定货须知 (11)十三、主要配件明细表 (12)附录 (14)安装、使用产品前，请仔细阅读使用说明书一、用途及概述QJZ-800/3300-2(4)、QJZ-1600/3300-6(8)矿用隔爆兼本安型组合起动器适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ ，电压3300V，总电流至1600A（800A）及以下线路中。

对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合起动器采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25oC－+40oC;c、周围空气相对湿度不大于95％（+25oC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15o;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅲ类（配电水平级）；K、外型尺寸：长×宽×高：3190×810×1053三、主要技术参数和技术性能3.1 主要技术参数：3.1.1 额定电压：3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：总电流1600A；单台隔离开关800A；单台接触器400A3.1.4 最大控制功率：最大控制功率：ηcosΦ=0.75时单回路为2500kW3.1.5 8小时工作制；3.1.6 允许电压波动范围：75～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线2～4个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线10个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～10个，可穿入不大于Φ23mm 的橡套电缆；3.2 技术性能：本组合起动器具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。

在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。

具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。

2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。

3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。

3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。

表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

KPA 系列输出本质安全型电源使用说明书一、产品概述KPA 系列输出本质安全型电源（以下简称电源）是一种允许在甲烷、煤尘等爆炸危险环境中使用的矿用输出本质安全型电源，具有体积小、质量轻等特点，适用于向各种矿用本质安全型设备的供电。

二、产品特点● 输入电压范围宽； ● 输出电流大； ● 带负载能力强； ● 体积小、重量轻。

三、产品型号及含义注：XX 为5V ，12V ，15V ，18V ，24V 四、防爆型式防爆型式：一般兼矿用安全型； 防爆标志：[Exib]I 。

五、外形尺寸长×宽×高=120mm ×70mm ×43mm 。

六、重量 0.3kg七、技术指标输出电压等级 交流电压输入 电源 矿用八、外部接线注：﹙1﹚交流输入电压，电压范围：AC85V～AC265；﹙2﹚接地端可靠接入外壳地；﹙3﹚本安输出电压接本安型设备。

九、使用环境安装于安全场合或隔爆腔内，用于向I类本质安全型设备提供电源。

十、注意事项●电源应安装在安全场所或置于隔爆腔内。

●电源通往现场(危险场所)的软铜导线截面积应大于0.5mm2。

●电源本安端和非本安端电路配线不得接错和混淆。

●使用时必须注意电源的型号，电源极性，电压等级及电源外壳接线端上的标号。

●过流保护动作时，本电源输出接近为零；故障消失后，输出自动恢复在正常值。

十一、贮存与保养长期不用时，应包装好，存放在通风良好、无腐蚀性气体、无强烈振动、干燥的仓库中。

十二、随机文件装箱单；产品说明书；产品合格证等。

十三、服务承诺◆本公司产品严格按企业标准与行业标准生产，不合格产品不予出厂。

◆负责控制方案的确定与设备的安装调试，对现场人员进行技术指导和技术培训。

◆质保期内，厂家对产品进行免费维护，产品出现问题将免费维修。

◆长期跟踪服务，随时解决使用中遇到的问题。

使用产品前请阅读使用说明书KXJ-127矿用隔爆兼本安型可编程控制箱使用说明书产品执行标准：GB3836-2010Q/ZJZ053-2011徐州市中煤坤仕华科技有限公司KXJ-127 矿用隔爆兼本安型可编程控制箱一、概述1 用途及特点KXJ-127 矿用隔爆兼本安型可编程控制箱（以下简称可编程控制箱）能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器，达到一定的控制功能功能。

可编程控制箱能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器可以发出报警显示、故障性质及故障名称，并及时控制设备。

(设置不同的程序可达到不同的功能）。

2 型号分类及基本参数2.1 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I2.2 产品型号及含义：K X J 127 (KX:控箱；J:隔爆兼本安型；127：工作电压)二、监控装置组成及安装示意图（一）监控装置由以下四部分组成：1、主机：采用海为可编程控制器为控制核心，配以进口的7"彩色液晶显示屏，为传感器提供本安控制电源及为外部设备提供控制信号。

2、矿用速度传感器：固定于绞车压绳轮装置出绳口附近，顺钢丝绳的运行而转动，并将绞车运转的速度状态以脉冲的形式传递给主机。

3、矿用过卷开关：安装于绞车机头和机尾附近，防止绞车超程而发生过卷。

4、语音报警灯箱：绞车启动、运行时沿途布置，语音、声光提醒人员注意。

三、技术参数型号：KXJ-127额定输入电压：AC127V最高允许电压：AC140V本安输出最高开路电压：DC12V本安输出最大短路电流：≤DC550mA本安输出外部允许分布电容：≤4.7μF/Km本安输出外部允许分布电感：≤0.2mH/Km监控距离：≤1500m控制方式：存储程序、循环运算处理方式程序语言：梯形图工作方式：连续防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I外型尺寸：1000mm×500mm×800mm质量：80Kg四、装置主机主要技术性能a.过卷报警：当绞车正向或反向运行到过卷开关位置时，绞车所提物便会对过卷开关触杆一个绞车运行方向的力，当过卷开关触杆沿中心轴偏移角度大于40 度时，过绞开关动作，主机发出停车信号，继电器接点断开控制绞车运行的起动器断电，绞车停车，主机发出机尾(机头)限位保护语音报警。

KXH127隔爆兼本安型语言报警器The Device of language alarm for mine使用说明书Specification for user防爆合格证号：2092680安全标志编号：MHE090010徐州中安机械制造有限公司XUZHOU ZHONGAN MACHINERY CO.,L TD徐州中安机械制造有限公司产品使用说明书V907XH1．概述 KXH127隔爆兼本安型语言报警器适用煤矿井下具有甲烷、煤尘等爆炸性环境中，相互间可实现打点通讯、音频对讲功能；有急停功能，并可显示故障位置；多台联控实现对首台信号闭锁，可作为斜井铰车控制使用。

报警器具有以下特点：（1）音频通话声音清晰、洪亮，具有较强的抗背景噪声的功能；（2）代替电铃实现打点通讯功能；（3）作为急停使用具有位置指示和语言报警功能；（4）作为绞车控制可实现多台信号闭锁和运行状态语言提示功能；（5）作为声光信号使用。

2．产品类别 2．1 型号规格KX H 127额度工作电压信号器矿用信号设备2．2防爆型式：矿用隔爆型 Exd[ib]I2．3外形尺寸：390×260×94，2．4 重量：10Kg。

3．适用环境条件 3．1电控箱在下列条件下应能正常工作（1）大气压力： 86kPa～106kPa；（2）环境温度： -10℃～+40℃；（3）平均相对湿度：≤95%(+25℃)；（4）无滴水或液体侵入；（5）无破坏绝缘的腐蚀性气体或蒸汽的场所；（6）无显著振动和冲击的场所；（7）有甲烷、煤尘等爆炸性混合物的矿井中。

3．2电控箱能承受的最恶劣的贮存条件为（1）高温：+60℃；（2）低温：-40℃；KXH127隔爆兼本安型语言报警器（3）平均相对湿度：≤95%（+25℃）；（4）振动：加速度50m/s2；（5）冲击：峰值加速度500m/s2。

4．主要技术性能指标 4．1额定输入电压：AC100～250V，输入视在功率≤100VA。

使用前请认真阅读使用说明书QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器使用说明书山东博诚机电有限公司第一章概述1.1.产品型号及含义Q J Z — 2 × 800 / 1140（660）— 8输出回路组合数额定电压 V回路额定电流 A回路数真空隔爆兼本质安全型起动器·防爆型式：矿用隔爆兼本质安全型；·标志：Exd［ib］Ⅰ；·外壳由钢板焊接制成；·零部件有防锈防腐蚀处理；·紧固件有防松动处理；·外壳最小壁厚≥3mm；·快开门设置“严禁带电开盖”的警告牌；·试验、运行工况设电气连锁；·外壳接地。

1.2. 主要技术参数额定工作电压：额定电压 1140/660V；工作总电流：2×800 A；组合起动器2路电源进线，两台隔离开关,每台所带电流之和≤800A,每路隔离开关下设一台隔离换向开关,各带4个驱动器；单速每回路4个同时用单个驱动器最大电流200A，单速每回路单个驱动器最大电流400A，双速每回路单个驱动器最大电流400A；电流整定: 无级调整，调整范围0A～400A。

a 本安远控回路参数：U0：13VAC/ 8VDC， I0：110mAAC/15mADC；最大远控距离200m ；b 本安键盘回路参数：U0：5.05VDC，I0：100mADC；本安键盘回路单个按键工作电压：5VDC；本安键盘回路单个按键工作电流： 18mA DC。

1.3. 执行标准GB3836-2000 GB 14048.1-2006 Q/BCK 002-20091.4. 工作环境及适用条件QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器（以下简称组合起动器）适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。

组合起动器在下列条件下应能正常工作：a）海拔高度不超过2000m；b）周围环境温度为-5︒C—+40︒C；c）周围环境湿度不大于95%（+25︒C）；d）有甲烷与煤尘爆炸性气体的环境；e）无破坏绝缘材料及金属的气体环境中；f）无显著摇动与冲击震动的地方；g）与水平面的安装倾斜度不超过15︒；h）安装类别：Ⅲ类i）污染等级：3级。

目录一、随机文件明细表1 煤安证2 防爆证3 生产许可证二、1 概述 (1)1）产品特点2）用途和功能3）产品执行标准4）型号说明5）主要参数6）使用环境条件2 结构特征与工作原理 (2)1）结构特征2）主要部件和功能3）机电联锁4）工作原理5）保护特性3 技术特性 (3)1)主要保护性能2)主要技术参数4 尺寸、重量 (5)1）外型尺寸2）安装尺寸3）重量5 安装、调试 (6)1）安装程序2）调试6 使用、操作 (12)1）准备与检查2）操作程序及方法3）注意事项7 故障分析与排除 (13)8 保养、维修 (14)9 运输、保存 (14)10 开箱及检查 (14)11 订货须知 (14)12 售后服务 (14)附1电气原理图-3300V (15)附2电气原理图-1140V (16)附3其它产品介绍 (17)附4产品使用意见反馈单 (18)1 概述1.1产品特点BBD—□/□Y系列矿用隔爆型移动变电站用低压保护箱（以下简称“低压保护箱”），控制部分采用具有智能化多功能汉字液晶显示保护系统，当供电线路中出现过载、短路、断相、欠压、过压、漏电等故障，该保护箱根据要求自动分断高压侧电源并显示及记忆故障类型及参数，同时将闭锁高压，只有清除低压侧故障，复位后高压侧才能合闸送电。

主要特点：1）与变压器和高压真空开关配套组成国际先进的低压侧故障，分断变压器高压侧电源的运行模式。

2）低压侧故障均通过高压侧真空断路器分断高压电源，具有分断电流小的特点。

3）采用10位A/D采集信号使测量精度提高，参数设置灵活方便、稳定。

4）实时显示运行状态及故障指示，便于系统使用、维护和故障判断处理。

5）保护功能齐全，有过载、短路、过压、欠压、漏电动作、漏电闭锁等保护。

1.2 用途与功能BBD—□/□Y低压保护箱适用于具有爆炸性危险气体及粉尘的矿井中，做为移动变电站的低压侧保护箱，与我公司生产的KBG-□/□Y系列矿用隔爆型移动变电站用高压真空开关配套。
