KXJ127矿用隔爆兼本安型控制箱使用说明书

KXJ15/660（380）A矿用隔爆兼本质安全型电控箱使用说明书太原市博世通机电液工程有限公司目录1 概述 (3)2 防爆型式、基本参数 (3)3结构概述 (5)4工作原理 (6)5安装、调整、使用、维修 (7)安全警示！①使用前必须仔细阅读本使用说明书。

②严禁带电拆卸任何隔爆零部件。

③检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。

④隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。

⑤安全标志控制产品必须取得安全标志证书。

⑥不得改变本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。

⑦严禁带电开盖。

注意事项：①在使用和维修时，严禁使用说明书规定以外的设备。

②在使用和维修时，注意保护隔爆面，注意紧固件应完好。

③在使用和维修时，注意引入装置的橡胶密封圈完好。

④不得随意与非经本安联检的设备关联使用。

1 概述1.1 KXJ15/660（380）A矿用隔爆兼本质安全型电控箱（以下简称电控箱）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中。

在交流50Hz，额定工作电压660V/380V条件下，能直接控制额定电流在15A以内的鼠笼型三相异步电动机，具有短路、过载、断相、漏电闭锁等保护功能，适用于煤矿井下小型电机的控制。

本电控箱主要用于轮式防爆液压机械闸等的控制。

1.2电控箱防爆性能按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2 –2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4 –2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的规定，制成隔爆兼本质安全型。

1.3执行标准MT/T661-1997煤矿井下用电器设备通用技术条件、Q/BST003-2008《矿用隔爆兼本质安全型电控箱》。

1.4使用条件电控箱应能在下列条件下正常工作：a)海拔不超过2000m；b)运行环境温度一般为0-40℃；c)周围空气相对湿度不大于96%（+25℃）；d)有瓦斯和煤尘爆炸危险的煤矿井下场所；e)与水平面的安装倾斜度不超过15°；f)在无显著摇动和冲击振动的环境；g)在无破坏性绝缘的气体或蒸汽的环境中；h)无滴水的地方；i)防护等级：IP54。

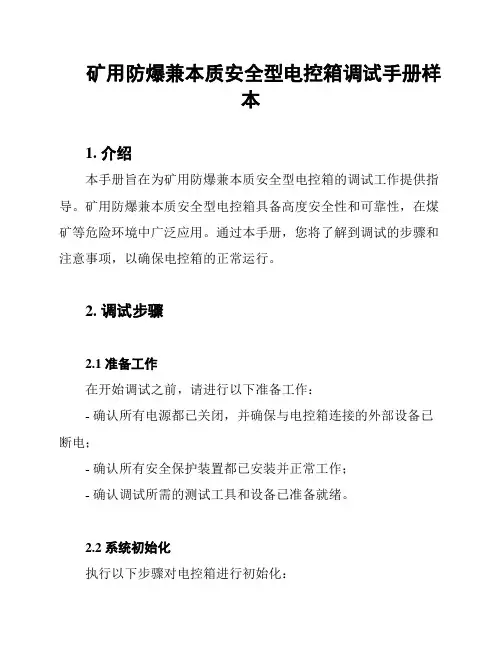

矿用防爆兼本质安全型电控箱调试手册样本1. 介绍本手册旨在为矿用防爆兼本质安全型电控箱的调试工作提供指导。

矿用防爆兼本质安全型电控箱具备高度安全性和可靠性，在煤矿等危险环境中广泛应用。

通过本手册，您将了解到调试的步骤和注意事项，以确保电控箱的正常运行。

2. 调试步骤2.1 准备工作在开始调试之前，请进行以下准备工作：- 确认所有电源都已关闭，并确保与电控箱连接的外部设备已断电；- 确认所有安全保护装置都已安装并正常工作；- 确认调试所需的测试工具和设备已准备就绪。

2.2 系统初始化执行以下步骤对电控箱进行初始化：1. 打开电源，并确保电控箱正常上电。

2. 进入系统初始化界面，按照界面提示进行相关设置。

2.3 功能调试按照以下步骤对各功能进行调试：1. 调试功能一：（指导内容详述功能调试的步骤和注意事项）2. 调试功能二：（指导内容详述功能调试的步骤和注意事项）3. ...2.4 性能测试执行以下步骤对电控箱进行性能测试：1. 运行性能测试工具，并连接电控箱。

2. 按照测试工具的指导，进行性能测试。

3. 记录和评估测试结果，并与规格要求进行比对。

2.5 故障排除如果在调试中遇到问题或故障情况，请按照以下步骤进行排除：1. 根据故障现象和报警信息，初步判断故障原因。

2. 检查相关电路、传感器、元件等是否正常连接和工作。

3. 根据故障现象进行逐步排除，直至找到故障原因并修复。

3. 注意事项在进行调试工作时，请注意以下事项：- 调试前务必确认所有安全措施已到位，避免意外伤害或设备损坏；- 严格按照调试步骤进行操作，避免操作失误；- 调试过程中，及时记录调试结果和遇到的问题；- 如遇到无法解决的问题，请及时联系相关技术支持。

4. 结束本手册提供了矿用防爆兼本质安全型电控箱调试的手册样本，希望能对您的工作提供帮助。

如有任何问题，请随时与我们联系，我们将竭诚为您解答。

祝您调试工作顺利！。

安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。

2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。

3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。

3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。

3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。

3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

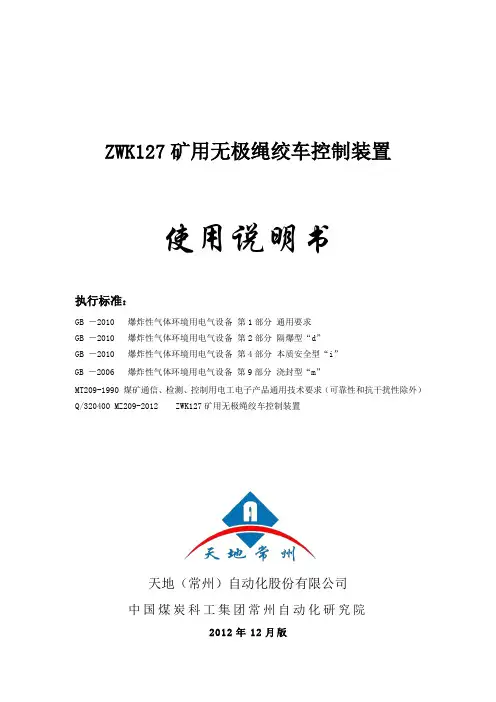

ZWK127矿用无极绳绞车控制装置使用说明书执行标准：GB －2010 爆炸性气体环境用电气设备第1部分通用要求GB －2010 爆炸性气体环境用电气设备第2部分隔爆型“d”GB －2010 爆炸性气体环境用电气设备第4部分本质安全型“i”GB －2006 爆炸性气体环境用电气设备第9部分浇封型“m”MT209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求（可靠性和抗干扰性除外）Q/320400 MZ209-2012 ZWK127矿用无极绳绞车控制装置天地（常州）自动化股份有限公司中国煤炭科工集团常州自动化研究院2012年12月版目录1 概述......................................................错误!未定义书签。

使用条件............................................错误!未定义书签。

防爆型式............................................错误!未定义书签。

型号................................................错误!未定义书签。

装置容量............................................错误!未定义书签。

2 主要技术指标..............................................错误!未定义书签。

供电电源............................................错误!未定义书签。

传输性能............................................错误!未定义书签。

供电距离............................................错误!未定义书签。

3 主要功能..................................................错误!未定义书签。

使用说明书KQJB127矿用隔爆兼本质安全型声光报警器执行标准GB 3836-2000，Q/HT 031-2009陕西航泰电气有限公司出版日期2009年02月18日陕西航泰电气有限公司目录1概述 (1)2主要技术参数 (1)3基本工作原理 (2)4安装与调整 (3)5使用与维护 (3)6运输和贮存 (4)7装箱 (4)8安全警示 (4)9订货须知 (5)1 概述根据国内煤矿生产对声光报警的需求，以及多年来对矿井使用环境的了解，结合我公司雄厚的自动化控制技术实力，开发、研制出了更适用于矿井行车的KQJB127矿用隔爆兼本质安全型声光报警器。

1.1 报警器特点：报警器具有以下特点（1）报警器电源与绞车电源连锁，实现报警器与绞车同步工作，自动监测绞车的工作情况，报警器工作可靠，控制灵敏；（2）绞车运行时，报警器不间断报警，提高了生产的安全性；（3）同时语音报警提示，声音清晰、洪亮；（4）滚动显示“正在行车，严禁行人”便于观察；（5）具有很强的抗干扰能力，结构简单，便于安装维护。

1.2 适用范围报警器适用于煤矿、金属及非金属矿斜井处，在矿车提升时进行自动监测和报警。

安全标志证号：2 主要技术参数2.1 型号及含义KQ J B 127额定工作电压，V报警隔爆兼本质安全型矿用报警器2.2 环境条件2.2.1报警器在下列环境条件下应能正常工作：（1）温度：0℃～40℃；（2）平均相对湿度：<95%RH(+25℃)；（3）大气压力：（80～106）kPa；陕西航泰电气有限公司 （4）煤矿井下有煤尘、甲烷爆炸性危险、但无破坏绝缘的腐蚀性气体场所。

2.2.2报警器能承受的最恶劣的贮运条件：（1）贮存温度：-40℃～+60℃； （2）振动：50m/s 2； （3）低温：500m/s 2。

2.3主要技术参数 （1）输入电压：AC127V 50HZ ，工作电流：20mA ；（2）当给报警器供电后，报警器应滚动显示“正在行车，严禁行人”，同时伴有语音报警； （3）声级强度：≥85dB （A ）； （4）光信号：报警器光信号黑暗处20米可见。

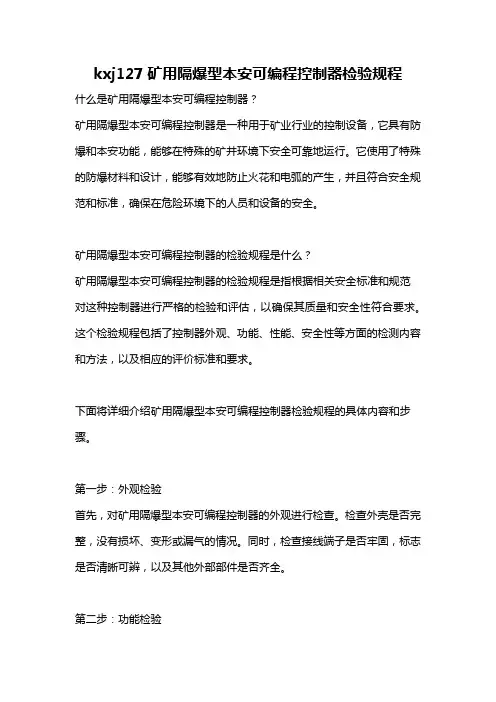

kxj127矿用隔爆型本安可编程控制器检验规程什么是矿用隔爆型本安可编程控制器？矿用隔爆型本安可编程控制器是一种用于矿业行业的控制设备，它具有防爆和本安功能，能够在特殊的矿井环境下安全可靠地运行。

它使用了特殊的防爆材料和设计，能够有效地防止火花和电弧的产生，并且符合安全规范和标准，确保在危险环境下的人员和设备的安全。

矿用隔爆型本安可编程控制器的检验规程是什么？矿用隔爆型本安可编程控制器的检验规程是指根据相关安全标准和规范对这种控制器进行严格的检验和评估，以确保其质量和安全性符合要求。

这个检验规程包括了控制器外观、功能、性能、安全性等方面的检测内容和方法，以及相应的评价标准和要求。

下面将详细介绍矿用隔爆型本安可编程控制器检验规程的具体内容和步骤。

第一步：外观检验首先，对矿用隔爆型本安可编程控制器的外观进行检查。

检查外壳是否完整，没有损坏、变形或漏气的情况。

同时，检查接线端子是否牢固，标志是否清晰可辨，以及其他外部部件是否齐全。

第二步：功能检验然后，对矿用隔爆型本安可编程控制器的功能进行测试。

根据控制器的说明书和相关标准，进行基本的功能测试，包括输入、输出、通讯、报警等功能的检查。

同时，验证各个按键、开关和指示灯的正常工作情况。

第三步：性能检验接下来，对矿用隔爆型本安可编程控制器的性能进行评估。

测试控制器的工作稳定性、可靠性和响应速度等性能指标，确保其能够在矿井环境中正常工作并满足相关要求。

此外，还需要对控制器的温度、湿度等环境适应性进行测试。

第四步：安全性检验最后，对矿用隔爆型本安可编程控制器的安全性进行检验。

验证控制器的防爆性能，包括能否有效地防止火花和电弧的产生，并且是否符合相关的防爆等级和安全标准。

此外，还需要测试控制器的过电压、过流保护等安全功能是否正常工作。

根据以上的检验内容和方法，评估矿用隔爆型本安可编程控制器是否符合相关的安全标准和规范要求。

如果检验结果符合要求，控制器可以正常投入使用。

执行标准Q/XZJD04-2012KXB127W矿用隔爆兼本安型弯道道岔报警器使用说明书一：用途本产品适用于煤矿井下有瓦斯、煤尘爆炸危险的场所或者与司空道岔配套使用。

安装在弯道、道岔附近。

以声、光报警表示机车通过弯道(道岔)，机车直行或支行或尖轨不到位，防止发生事故，提醒人员注意安全。

二、环境条件本报警器在下列环境条件能可靠地工作：A、大气压力：80-110KPa：B、环境温度：-20。

-+40。

C：C、空气相对温度：< 98% (温度+25。

）三、技术条件1，防爆形式：矿用隔爆兼本安型2，防爆标志：Exd[ib]i3、竖箭头表示直行，绿光横箭头表示支行4、断续闪光40m内清晰可见；5、报警音频输出功率：5W6、语音提示"道岔不到位，请注意检查"；7、电源电压：AC（50Hz）127V；四、工作原理：显示和报警，由司空道岔装置控制器控制箭头指示的亮、灭，道岔不到位则语言报警。

五、使用与维护1、使用本报警器前必须首先阅读使用说明书。

2、安装方法设备只有两根控制电缆：2.1、电源线：白为地线，红、蓝为AC127V电源线，将红、蓝电线接到控制器的隔爆腔内与控制器电源并联，红蓝线与控制器的电源线的红蓝线并接，（或者接到外部的AC127V电源均可）。

2.2、控制线：为一个电缆出厂已经连接好一个三芯的航空插头，插入司空道岔控制器的对应插座即可（内部线：1脚，蓝为竖箭头信号；2脚，绿为横箭头信号；3脚，白色为公共线）。

2.3、显示屏数字说明：每天显示屏上面有一个不同的数字，这个数字编号和司空道岔主机是成套对应使用的，执行器和遥控器是通用的，可以调整面板的薄码开关改变数字。

3、须经常擦拭显示屏表面，避免污垢过多而影响灯光亮度。

KXB127矿用隔爆兼本安型声光报警器弯道报警器风门报警器1 概述KXB127矿用隔爆兼本安型声光报警器（LED）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。

KXB127型矿用隔爆兼本安型声光报警器，除具有文字的动态显示功能,还具有语音提示功能,使之符合最新的《煤矿安全规程》的规定要求。

2.产品分类2.1 型号KX B 127工作电压声光报警器矿用信号设备2.2防爆型式矿用隔爆兼本质安全型,标志为:“Exd[ib]I Mb”。

2.3外形尺寸及重量外形尺寸：（长×宽×高）400 mm×225 mm×300mm；重量：12.5kg。

2.4 环境条件2.4.1报警器在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

2.4.2 报警器能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。

3 结构特征与工作原理3.1 报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源板，本安腔中装有LED显示板和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。

高速处理器，性能稳定可靠，数字功放，音质好无噪声。

整体布局合理、体积小、重量轻。

3.2 报警器有两种状态，一是待机状态；二是报警状态。

待机时绿色文字作为矿方宣传用常亮，报警时显示红色文字同时扬声器发出文字播报声“正在行车不准行人”等语言告警。

取代了以往的报警方式，使播报语音和文字同步。

4 技术特征4.1 技术参数4.1.1额定工作电压:AC127V，最大工作电流:200mA；4.2主要性能及功能4.2.1 报警器的语音报警声级强度≥85dB（A）。

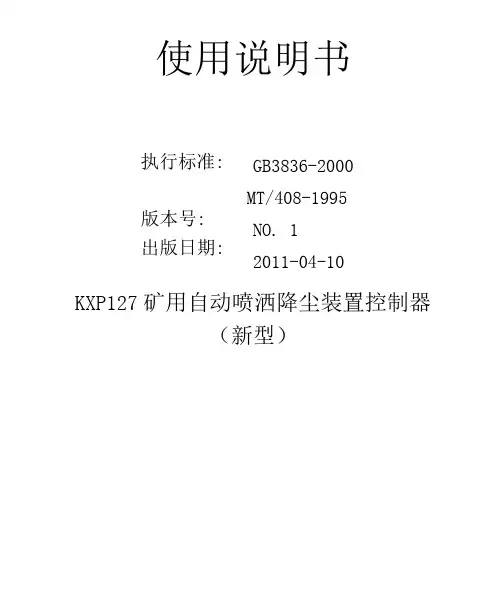

使用说明书 GB3836-2000 MT/408-1995 NO. 1 2011-04-10 KXP127矿用自动喷洒降尘装置控制器（新型）执行标准: 版本号: 出版日期:1.严禁在井下带电开盖!警告:2.维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格!3.木安关联产品不得随意改变配置！如果其它传感器要接入该装置，须进行防爆联检，合格后方能接入。

4.严维修时应注意防止“失爆”（保护隔爆面，注意紧固，引入装置里的橡胶密封圈）！概述KXP127矿用自动喷洒降尘装置控制器，是我公司10多年在煤矿喷雾防尘系列产品研发与制造中积累的经验和广大用户反馈的信息、建议，釆用最新的电控技术和制造工艺而生产最新型的矿用喷雾降尘装置控制器（以下简称控制器），结构方式为矿用隔爆兼木质安全型，可广泛用于皮带机转载点、煤仓放煤口.大巷降尘隔离水幕、采煤机自动随机喷雾控制、放炮自动喷雾等井下各种类型的自动喷雾降尘装置。

型号命名与分类型号命名如下2,2 防爆型式及防爆标志2,2.1 防爆型式：矿用隔爆兼木质安全型。

2,2.2 防爆标志：Exd[ib] I。

3 环境条件3,1 装置在下列条件下应能正常工作:a. 环境温度：0°C〜+40C；b. 环境湿度：W 95% （+25C时）；C. 环境大气压：86kPa〜106kPa；无强烈振动冲击的环境中。

主要技术指标 控制器内部装配备用电池组（可选配），电压为12V DC ,维持工作时间30天（根据电动执 行器动作频 电源电压波动适应能力：（80〜120） %额定电压范S 内波动时，能正常工作。

接口： KJN-13/KJW-13快速接头（可以根据客户要求更换） 通讯方式：485通讯（内部协议可根据客户要求设定）表1：控制器本安输出参数外型尺寸和质量外型尺寸：长160 mmX 宽100mm x 高llOmm质量：W 5kg结构特征及工作原理3,2贮存温度：-40°C 〜+60C 。

矿用隔爆兼本安型电控箱一、概述ZMK127-K型矿用隔爆兼本安型电控箱（以下简称电控箱）是我公司通过对国内多种自动风门控制装置的研究，自主研制出的新一代全自动风门控制设备用电控箱，主要用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中，自动控制风门的启动、关闭，从而实现行人、矿车、人车等顺利通过，减小了操作人员的强度。

二、用途及适应范围本电控箱适用于煤矿、金属及非金属矿山，对井下风门开闭情况实行监控、控制，实现人、车通过风门时，风门自动开启与关闭。

执行标准:GB3836-2000 Q/KMJD 0021-2010三、性能特点1 在PLC电控箱的监控下，矿车行人正常运行，到风门时风门自动打开、过后风门自动关闭；2采用设计新颖、反应灵敏、抗干扰性强的传感器，确保系统的高灵敏度；3采用日本产欧姆龙PLC控制器，抗干扰性能好；4 充分考虑使用的安全性，在国内首次使用软连接，在停电的情况下，可以通过手动操作打开、关闭风门，完全避免了夹人、夹车事故的发生；5 执行机构采用一体化电液装置，系统安装简单，使用方便，便于维护；6 具有断电恢复供电时，自动正常工作功能；7 采用进口元器件，并配置灵敏可靠的磁传感器，测量精度高，抗干扰能力强。

四、使用条件电控箱在下列条件中应能正常工作a) 环境温度：0℃～40℃；b) 湿度：≤98%；c) 大气压力：80kPa～116kPa；d) 风速：≤8m/s；e) 具有甲烷和煤尘爆炸危险的煤矿井下。

五、技术参数主要技术参数.1 供电电源a) 交流额定输入电源：127V/380V/660；b) 工作电流：≤150mA。

2 开关量信号输入4路电平信号输入，其高电平不小于15V，低电平不大于0.5V。

3 开关量信号输出4路电平信号输出，其高电平不小于15V，低电平不大于0.5V。

4 音频信号输出1路音频信号输出电压幅度不大于6V(600Ω)。

5 继电器控制输出控制容量：660/5A、380/10A。

矿用隔爆兼本质安全型电控箱说明书KXJ15/660( 380) A矿用隔爆兼本质安全型电控箱使用说明书太原市博世通机电液工程有限公司目录1 概述......................................... 错误! 未定义书签2 防爆型式、基本参数........................... 错误! 未定义书签3 结构概述..................................... 错误! 未定义书签4 工作原理..................................... 错误! 未定义书签5 安装、调整、使用、维修..................... 错误! 未定义书签安全警示!①使用前必须仔细阅读本使用说明书。

②严禁带电拆卸任何隔爆零部件。

③检修后组装时, 紧固用螺钉及螺栓必须拧到位, 固定紧。

④隔爆零件有锈蚀和损坏需更换时, 必须向原制造单位联系更换, 严禁使用单位擅自配制更换。

⑤安全标志控制产品必须取得安全标志证书。

⑥不得改变本安电路和与本安电路有关的电气参数和本安结构, 不得改变电气元件的规格、型号。

⑦严禁带电开盖。

注意事项④ 不得随意与非经本安联检的设备关联使用1 概述1.1 KXJ15/660（ 380） A 矿用隔爆兼本质安全型电控箱 （ 以下 简称电控箱 ） 适用于具有爆炸性危险气体 （ 甲烷 ） 和煤尘的矿井 中。

在交流 50Hz, 额定工作电压 660V/380V 条件下 , 能直接控制额 定电流在 15A 以内的鼠笼型三相异步电动机 , 具有短路、 过载、 断相、 漏电闭锁等保护功能 , 适用于煤矿井下小型电机的控制。

本电控箱主要用于轮式防爆液压机械闸等的控制。

1.2 电控箱防爆性能按照国家标准 GB3836.1- 《爆炸性气体环 境用电气设备 第1部分：通用要求》、GB3836.2 -《爆炸性气体 环境用电气设备 第2部分：隔爆型” d ”》和GB3836.4 -《爆炸 性气体环境用电气设备 第 4 部分： 本质安全型” i ” 》的规定 , 制 成隔爆兼本质安全型。

矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司2012-1-1 版本目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1 概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。

该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“ S”型和线性二种。

该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。

此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。

具有明显的节能效应，可实现经济运行。

随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2 产品型号BP J 7-XXX/XXX主要规格参数：a）输入电压：AC660V , 50/60Hz , 75%Ue〜110% Ue，电网不平衡度：最大为电网线电压的土3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：200kW，功率因素：0.97 （额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC , 216A ;额定过载电流：150%额定电流1min。

e）起动频率：0.5〜60Hz 可调设定，频率分辨率：0.01Hz。

KXH127隔爆兼本安型语言报警器The Device of language alarm for mine使用说明书Specification for user防爆合格证号：2092680安全标志编号：MHE090010徐州中安机械制造有限公司XUZHOU ZHONGAN MACHINERY CO.,L TD徐州中安机械制造有限公司产品使用说明书V907XH1．概述 KXH127隔爆兼本安型语言报警器适用煤矿井下具有甲烷、煤尘等爆炸性环境中，相互间可实现打点通讯、音频对讲功能；有急停功能，并可显示故障位置；多台联控实现对首台信号闭锁，可作为斜井铰车控制使用。

报警器具有以下特点：（1）音频通话声音清晰、洪亮，具有较强的抗背景噪声的功能；（2）代替电铃实现打点通讯功能；（3）作为急停使用具有位置指示和语言报警功能；（4）作为绞车控制可实现多台信号闭锁和运行状态语言提示功能；（5）作为声光信号使用。

2．产品类别 2．1 型号规格KX H 127额度工作电压信号器矿用信号设备2．2防爆型式：矿用隔爆型 Exd[ib]I2．3外形尺寸：390×260×94，2．4 重量：10Kg。

3．适用环境条件 3．1电控箱在下列条件下应能正常工作（1）大气压力： 86kPa～106kPa；（2）环境温度： -10℃～+40℃；（3）平均相对湿度：≤95%(+25℃)；（4）无滴水或液体侵入；（5）无破坏绝缘的腐蚀性气体或蒸汽的场所；（6）无显著振动和冲击的场所；（7）有甲烷、煤尘等爆炸性混合物的矿井中。

3．2电控箱能承受的最恶劣的贮存条件为（1）高温：+60℃；（2）低温：-40℃；KXH127隔爆兼本安型语言报警器（3）平均相对湿度：≤95%（+25℃）；（4）振动：加速度50m/s2；（5）冲击：峰值加速度500m/s2。

4．主要技术性能指标 4．1额定输入电压：AC100～250V，输入视在功率≤100VA。

徐州兆恒工控产品说明徐州兆恒工控科技有限公司二〇二〇年三月目录公司简介 (3)产品介绍 (3)一、矿用隔爆兼本安型可编程控制箱 (3)1） KXJ0.1/1140A 矿用隔爆兼本安型可编程控制箱 (3)2） KXJ0.5/1140 矿用隔爆兼本安型可编程控制箱 (5)3） KXJ127(A) 矿用隔爆兼本安型可编程控制箱 (7)4） KXJ127(B) 矿用隔爆兼本安型可编程控制箱 (9)二、矿用本安型操作箱 (10)1） CXH12.5A 矿用本安型操作箱 (10)2） CXH24 矿用本安型操作箱 (12)三、矿用隔爆型操作箱 (13)1） CXB-0.5/220(A) 矿用隔爆型操作箱 (13)四、矿用隔爆兼本安型网络交换机 (15)1） KJJ127 矿用隔爆兼本安型网络交换机 (15)1） KJJ1140 矿用隔爆兼本安型网络交换机 (17)五、矿用隔爆型光端机 (20)1） KTG127H(A) 矿用隔爆型光端机 (20)六、矿用隔爆型光纤摄像仪 (22)1） KBA127-H 矿用隔爆型光纤摄像仪 (22)七、矿用隔爆兼本安型通讯声光信号器 (23)1） KXH127 矿用隔爆兼本安型通讯声光信号器 (23)八、矿用隔爆型显示器 (24)1） XB127 矿用隔爆型显示器 (24)九、矿用隔爆兼本安型中继器 (25)1）KJ127-Z 矿用隔爆兼本安型中继器 (25)十、矿用一般型操作箱 (26)1）KYX220 矿用一般型操作箱 (26)公司简介徐州兆恒工控科技有限公司主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。

是一家集科学研究、设计、生产经营、技术服务于一体的科技企业。

公司总部位于中国矿业大学国家大学科技园科技大厦，研发和生产车间位于徐州市铜山高新技术开发区国家安全科技产业园。

公司秉承技术创造优势、诚信赢得机会的经营理念，主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。

实用文档使用说明书执行标准：GB3836-2000MT/408-1995版本号： NO.1出版日期：2011-04-10KXP127矿用自动喷洒降尘装置控制器（新型）警告：1.严禁在井下带电开盖！2.维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格！3.本安关联产品不得随意改变配置！如果其它传感器要接入该装置，须进行防爆联检，合格后方能接入。

4.严维修时应注意防止“失爆”（保护隔爆面，注意紧固，引入装置里的橡胶密封圈）！1概述KXP127矿用自动喷洒降尘装置控制器，是我公司10多年在煤矿喷雾防尘系列产品研发与制造中积累的经验和广大用户反馈的信息、建议，采用最新的电控技术和制造工艺而生产最新型的矿用喷雾降尘装置控制器（以下简称控制器），结构方式为矿用隔爆兼本质安全型，可广泛用于皮带机点、煤仓放煤口、大巷降尘隔离水幕、采煤机自动随机喷雾控制、放炮自动喷雾等井下各种类型的自动喷雾降尘装置。

2型号命名与分类2.1型号命名如下2.2防爆型式及防爆标志2.2.1防爆型式：矿用隔爆兼本质安全型。

2.2.2防爆标志：Exd[ib]Ⅰ。

3环境条件3.1装置在下列条件下应能正常工作：a.环境温度：0℃～+40℃；b.环境湿度：≤95％（+25℃时）；c.环境大气压：86kPa～106kPa；d.含有瓦斯、煤尘等爆炸性混合物的煤矿井下；e.无破坏绝缘的气体或蒸汽；f.无强烈振动冲击的环境中。

3.2贮存温度：-40℃～+60℃。

4主要技术指标4.1工作电压：127V AC，(50±2)Hz；4.2工作电流：≤0.3A4.3控制器部装配备用电池组(可选配)，电压为12V DC ，维持工作时间30天（根据电动执行器动作频率）；4.4输入信号：―接线端子H端为≥2.4V；―接线端子L端为≤0.5V；―接线端子M端为≥2.4V；―选配（a、4～20mA电流信号, b、200-1000Mz频率信号，c、1-5V电压信号）4.5动作维持时间：控制器的动作维持时间为1s～65535s可调；最大偏差:±1s4.6电源电压波动适应能力: （80～120）%额定电压围波动时，能正常工作。

KJD127矿用隔爆兼本安型计算机（执行标准：GB3836.1-2010、GB3836.2-2010、GB3836.4-2010、Q/140000KD29-2012）使用说明书山西科达自控工程技术有限公司安全警示:本装置产品在维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！本产品在维修时应注意防止失爆（保护隔爆面；注意紧固件和引入装置里的橡胶密封圈等）！严禁带电开盖！产品只能与说明书中规定的配接设备使用，与其它设备配接时，须经防爆检验。

KJD127矿用隔爆兼本安型计算机说明书1概述1.1.产品的用途和使用场所KJD127矿用隔爆兼本安型计算机（以下简称矿用计算机），用在煤矿井下含有爆炸性气体的环境中，采用工业级加强性主板、防震硬盘、10/100Mbps工业以太网口、 RS485通讯口、CAN通讯口、预装windows操作系统软件，配置FHJ5本安型键盘，FHJ1.5矿用无线鼠标，在爆炸性气体环境中能完成工业控制微机的一切功能。

1.2.范围本说明书适用于 KJD127矿用隔爆兼本安型计算机（以下简称矿用计算机）。

1.3.规范性引用文件本说明书依据 GB3836.1-2010、GB3836.2-2010、GB3836.4-2010 和 Q/140000KD29-2012《KJD127（A）矿用隔爆兼本安型计算机企业标准》。

2型号及外型尺寸2.1型式防爆类型：矿用隔爆兼本质安全型防爆标志：Exd[ib]IMb2.2型号3.1.1矿用计算机的型号标记由产品名称代号组成。

图示如下：KJ D 127----------------------- 额定工作电压单控设备矿用计算机2.3外型尺寸：500mm x 485mm x 260mm （长x 宽x 高）2.4重量：76kg （外壳材质为Q235-A）3使用条件3.1一般条件产品应符合本标准的规定，并按经规定程序批准的技术文件和图样制造。
