矿用隔爆兼本安型电控箱 技术参数

矿用防爆兼本质安全型电控箱调试手册样本1. 介绍本手册旨在为矿用防爆兼本质安全型电控箱的调试工作提供指导。

矿用防爆兼本质安全型电控箱具备高度安全性和可靠性，在煤矿等危险环境中广泛应用。

通过本手册，您将了解到调试的步骤和注意事项，以确保电控箱的正常运行。

2. 调试步骤2.1 准备工作在开始调试之前，请进行以下准备工作：- 确认所有电源都已关闭，并确保与电控箱连接的外部设备已断电；- 确认所有安全保护装置都已安装并正常工作；- 确认调试所需的测试工具和设备已准备就绪。

2.2 系统初始化执行以下步骤对电控箱进行初始化：1. 打开电源，并确保电控箱正常上电。

2. 进入系统初始化界面，按照界面提示进行相关设置。

2.3 功能调试按照以下步骤对各功能进行调试：1. 调试功能一：（指导内容详述功能调试的步骤和注意事项）2. 调试功能二：（指导内容详述功能调试的步骤和注意事项）3. ...2.4 性能测试执行以下步骤对电控箱进行性能测试：1. 运行性能测试工具，并连接电控箱。

2. 按照测试工具的指导，进行性能测试。

3. 记录和评估测试结果，并与规格要求进行比对。

2.5 故障排除如果在调试中遇到问题或故障情况，请按照以下步骤进行排除：1. 根据故障现象和报警信息，初步判断故障原因。

2. 检查相关电路、传感器、元件等是否正常连接和工作。

3. 根据故障现象进行逐步排除，直至找到故障原因并修复。

3. 注意事项在进行调试工作时，请注意以下事项：- 调试前务必确认所有安全措施已到位，避免意外伤害或设备损坏；- 严格按照调试步骤进行操作，避免操作失误；- 调试过程中，及时记录调试结果和遇到的问题；- 如遇到无法解决的问题，请及时联系相关技术支持。

4. 结束本手册提供了矿用防爆兼本质安全型电控箱调试的手册样本，希望能对您的工作提供帮助。

如有任何问题，请随时与我们联系，我们将竭诚为您解答。

祝您调试工作顺利！。

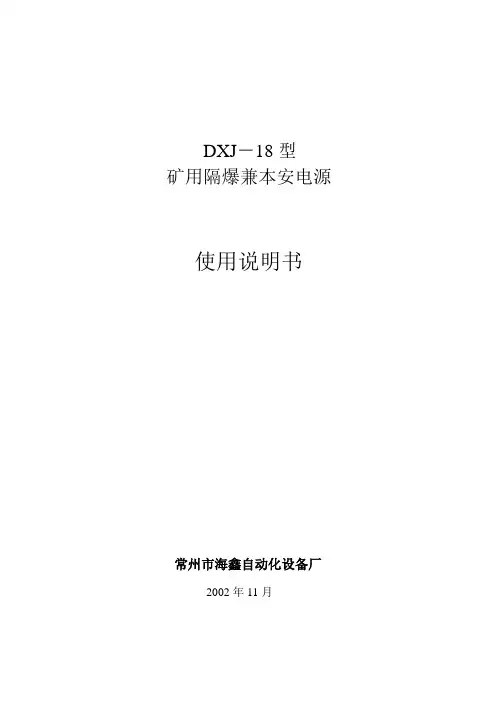

DXJ－18型矿用隔爆兼本安电源使用说明书常州市海鑫自动化设备厂2002年11月KDW18型矿用隔爆兼本安电源1概述1.1产品特点及用途；DXJ-18型矿用隔爆兼本安电源（以下简称电源）为煤矿通讯设备的配套产品，向关联设备提供充电、控制用的本质安全电源。

1.2型号；DX J －1818V隔爆兼本质安全型电源箱1.3使用环境条件；（1）海拔高度不超过2000m；（2）运行环境温度；-5~+40℃；（3）周围空气相对湿度不大于95%（+25℃）；（4）须能防止水和液体进入起动器腔内；（5）含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不含有破坏金属和绝缘的活动性化学物质。

1.4工作方式；连续工作。

2结构与工作原理；2.1电源由隔爆箱和内部电路组成。

2.2防爆型式：EXd ibI2.3接线嘴数量：接线嘴6个，接线嘴引入电缆外径：8~22ｍｍ。

2.4工作原理: 端子X1外接AC127V经熔断器FU1输入AC/DC隔离变换器得到DC30V,再经限流电阻、双重稳压及熔断器FU2由端子X2输出满足性能要求的本安电源。

3主要技术指标输入电源：AC127V±20%,50Hz输出电压范围：21－23.5V; 额定电流：0.12A最高开路电压：24V ; 最大短路电流：0.6A4尺寸．重量；4.1 外形尺寸：215X195X132，见图14.2 重量：5使用5.1 安装：根据总体要求，吊挂安装。

5.2 接线：打开盖后，可见如图2所示的接线板.输入接线端子为X1,输入电缆应为3芯：X1:1,X1:2接AC127VX1:GND接地线。

本安输出接线端子为X2：X2:1接DC24V＋X2:2接DC24V-。

5.3使用注意事项：5.3.1 ！！！接线前应将与本产品有电气联系的其它电路断电。

5.3.2 按5.2正确接线。

5.3.3 电缆接好后盖好盖，拧紧螺钉，然后拧紧电缆压紧螺母。

5.3.4 ！！！断电后方能开盖。

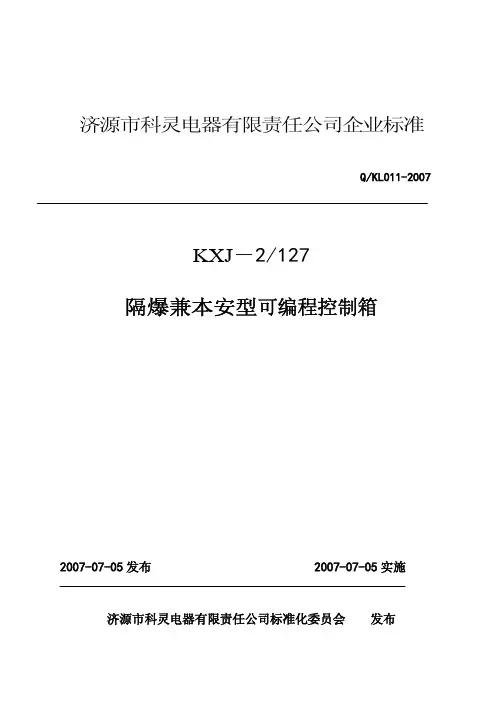

济源市科灵电器有限责任公司企业标准Q/K L011-2007KXJ－2/127隔爆兼本安型可编程控制箱2007-07-05发布2007-07-05实施济源市科灵电器有限责任公司标准化委员会发布前言本标准在矿用安全方面严格遵守G B3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》，G B3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“ｄ”》，G B3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》的有关规定。

本标准由济源市科灵电器有限责任公司提出。

本标准由济源市科灵电器有限责任公司技术部负责起草。

本标准编制： 周金明审核：翟领头批准：孙新宽隔爆兼本安型可编程控制箱1范围本标准规定了隔爆兼本安型可编程控制箱的分类和标记、要求、试验方法、检验规则、标志、使用说明书、包装、运输、储存。

本标准适用于隔爆兼本安型可编程控制箱（以下简称控制箱）。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2000 包装储运图示标志GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB 3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB 9969.1-1998 工业产品使用说明书总则MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求MT 210-1990 煤矿通信、检测、控制用电工电子产品基本试验方法MT/T 408-1995 煤矿用直流稳压电源MT/T 899-2000 煤矿用信息传输装置3分类和标记3.1型式防爆类型：矿用隔爆兼本质安全型防爆标志：E x d[i b]I3.2型号及含义控制箱的型号标记由矿用监测控制系统或设备、接口设备、登记序号三部分组成，图示如下：K X J-2/127额定工作电压额定工作电流隔爆兼本质安全型可编程控制箱3.3外形尺寸和重量3.3.1 外形尺寸（长×宽×高）：580mm×370mm×500mm3.3.2 整机重量：230Kg4技术要求4.1控制箱应符合本标准的要求，并应按照经规定程序批准的图样及技术文件制造。

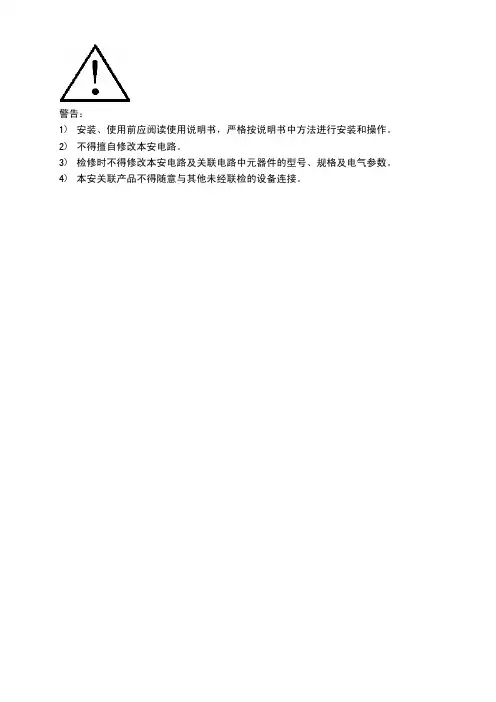

警告：1)安装、使用前应阅读使用说明书，严格按说明书中方法进行安装和操作。

2)不得擅自修改本安电路。

3)检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数。

4)本安关联产品不得随意与其他未经联检的设备连接。

1、概述KDK5矿用电源控制箱为隔爆兼本安型产品，可用于煤矿井下有甲烷、煤尘爆炸危险的场所。

电源控制箱可提供本安电源，同时可用于电机失速保护，也可与甲烷、烟雾等传感器配套使用，实现本安电路到非本安电路的瓦斯超限等断电控制。

具有结构简单、稳定可靠、使用方便等优点。

1.1防爆型式：Exd[ib]ⅠMb。

1.2 型号意义规格号 “127” 输入电压AC 127V“36” 输入电压AC 36V登记序号电控箱2、使用环境：a) 环境温度：0℃～+40℃；b) 平均相对湿度：不大于95%（＋25℃）；c) 大气压力：80kPa～106kPa；d) 无显著振动和冲击的场合；e) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体、无直接滴水、淋水的场合。

3、主要技术参数：3.1 供电电源：供电电压：AC127V或AC36V；频率：50Hz；电压波动范围：75%至110%。

3.2 输入信号：工作于方式1时：J5端子“1”“2”位用短路块短接，使用遥控器进入功能1。

上电后继电器不动作，延时开始，在规定的延时时间内（1s～10s可设置），如果“接近开关”端口（“IN”端口）无高电平输入，则继电器动作并保持0.8s±0.2s后复位；如果“接近开关”端口有高电平输入，则继电器不动作并重新开始延时。

工作于方式2时：J5端子“1”“2”位用短路块短接，使用遥控器进入功能2。

上电后继电器不动作，也不进行延时。

如果“接近开关”端口（“IN”端口）有高电平输入，延时开始（1s～10s可设置），在规定的延时时间内，该端口无高电平输入，则继电器动作并保持0.8s±0.2s后复位；如果“接近开关”端口有高电平输入，则继电器不动作并重新开始延时。

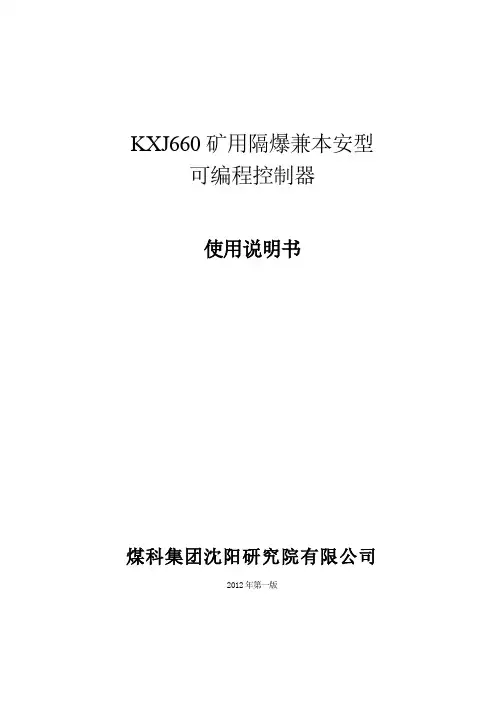

KXJ660矿用隔爆兼本安型可编程控制器使用说明书煤科集团沈阳研究院有限公司2012年第一版★★注意：安装使用前请认真阅读使用说明书！注意安装和维护注意事项！因各矿施工条件不同，实际出厂设备I/O点数与功能以技术方案为准。

1概述1.1用途及适用范围KXJ660矿用隔爆兼本安型可编程控制器（以下简称控制器）适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下，可与KXJ660（A）矿用隔爆兼本安型可编程控制器、矿用本安型传感器和矿用隔爆型控制设备等配接使用。

控制器具有输入/输出点数扩展，采用不同的模块实现不同的控制要求，有带中央处理单元（CPU）主模块；数字量I/O扩展模块；模拟量扩展模块。

根据现场不同的控制对象及复杂控制要求来选用不同的模块进行组合，从而完成对被控设备的逻辑控制功能。

控制器的核心部分是采用德国 SIEMENS公司生产的S7系列可编程序控制器，适用于各行各业各种场合的检测及自动化控制。

在独立运行时，完成单机自动化控制，或组网运行，具有可靠性高、操作及维护简便、使用寿命长等特点。

1.2型号含义KXJ 660电压等级矿用信号设备1.3执行标准： Q/SMY 2807-2011、GB3836-2010、AQ1043-2007.1.4工作条件控制器在下列条件下能正常工作：a）环境温度：0℃～+40℃；b) 平均相对湿度：不大于95％（+25℃）；c) 大气压力：80kPa～160kPa；d) 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。

2工作原理及结构特点2.1防爆型式及标志控制器的防爆型式为矿用隔爆兼本安型，防爆标志为“Exd[ib]IMb”。

2.2尺寸及质量外形尺寸：895mm (长)× 628mm (宽)×1100mm (高)。

重量：650kg2.3配接设备见附录A、配套设备见附录B2.4工作原理控制器体内有：PLC，电源，PLC 的输入、输出的隔离电路，DP通讯电路，光电转换器，显示电路等环节组成。

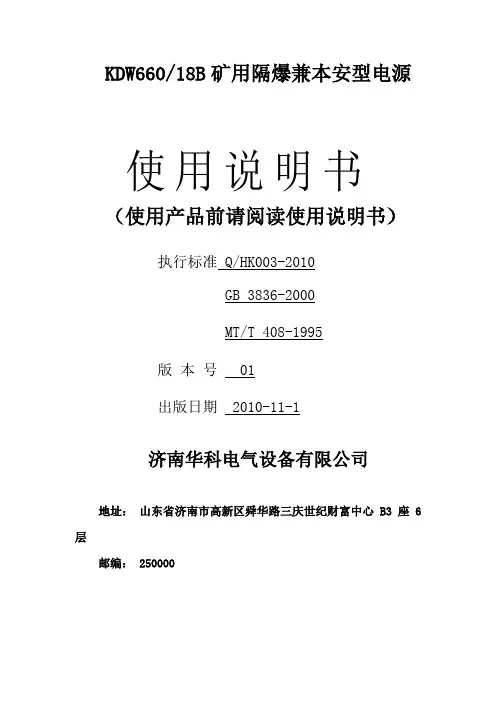

KDW660/18B矿用隔爆兼本安型电源使用说明书（使用产品前请阅读使用说明书）执行标准 Q/HK003-2010GB 3836-2000MT/T 408-1995版本号 01出版日期 2010-11-1济南华科电气设备有限公司地址：山东省济南市高新区舜华路三庆世纪财富中心B3座6层邮编： 250000KDW660/18B矿用隔爆兼本安型电源使用说明书1概述：1.1产品特点、主要用途及使用范围K D W660/18B矿用隔爆兼本安型电源（以下简称“电源”）采用高性能集成电路输出稳定的高电流直流电压，电源输出有过压、过流、短路等保护，并实时显示出交流电压、直流12V电压、直流18V电压等状态，备用电池采用体积小、容量大的镍氢干电池，断掉交流电后仍可持续输出电压时间大于2小时。

本电源可以同时输出两路不共地的电压，每一路都有较高的带载能力。

本电源可以用在煤矿井下给各种监控设备、传感器提供稳定的不间断的电源。

1.2使用环境条件a)环境温度：-0℃～＋40℃；b)平均相对湿度：≤95%；（+25℃）；c)大气压力：80k P a～106k P a；d)振动：加速度50m/s²；e)冲击：峰值加速度500m/s²；f)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合。

1.3防爆型式电源为矿用隔爆兼本安型，防爆标志E x d【i b】Ⅰ。

1.4规格、型号及其含义K D W660/18B备用电池主参数（输入电压交流660V，输出电压直流18V）稳压矿用电源1.5外形尺寸、重量a)外形尺寸：401m m×388m m×206m m（长×宽×高）；b)重量：40.5K g。

2技术指标2.1供电电压：电源的供电电压为交流127V/660V,•50H Z，电压波动范围75%～110%。

2.2基本参数：a）输入电压：交流127V/660V（75%～110%）。

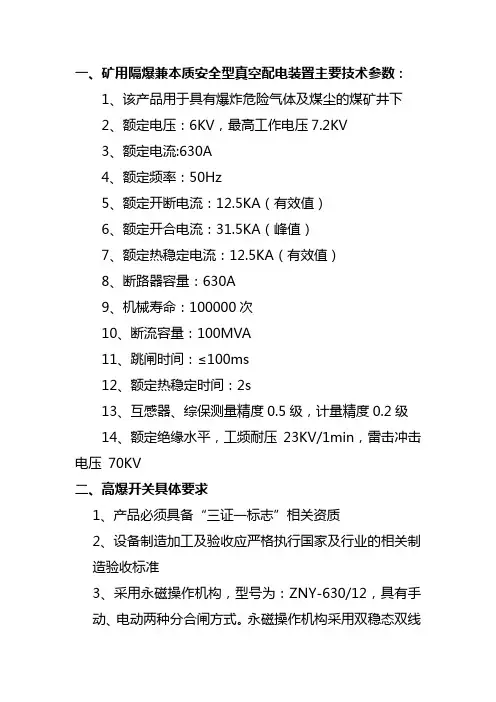

一、矿用隔爆兼本质安全型真空配电装置主要技术参数：1、该产品用于具有爆炸危险气体及煤尘的煤矿井下2、额定电压：6KV，最高工作电压7.2KV3、额定电流:630A4、额定频率：50Hz5、额定开断电流：12.5KA（有效值）6、额定开合电流：31.5KA（峰值）7、额定热稳定电流：12.5KA（有效值）8、断路器容量：630A9、机械寿命：100000次10、断流容量：100MVA11、跳闸时间：≤100ms12、额定热稳定时间：2s13、互感器、综保测量精度0.5级，计量精度0.2级14、额定绝缘水平，工频耐压23KV/1min，雷击冲击电压70KV二、高爆开关具体要求1、产品必须具备“三证一标志”相关资质2、设备制造加工及验收应严格执行国家及行业的相关制造验收标准3、采用永磁操作机构，型号为：ZNY-630/12，具有手动、电动两种分合闸方式。

永磁操作机构采用双稳态双线圈，分闸、合闸完全独立。

高爆开关能实现开门先断电（手车在试验位置才能开门）的连锁要求，必须装设完善可靠的机械和电气连锁，操作顺序应严格符合“五防”要求。

4、防爆外壳前面为快开门结构，具有隔离开关开、合的观察窗及照明灯。

开关门应具有安全连锁功能：隔离插销在合闸位置时，箱门不能打开；断路器在合闸位置时，隔离插销不能进行分合闸操作；门打开后，隔离开关不能进行合闸操作。

以及故障闭锁功能等。

5、高爆开关应具备独立的二次接线腔，充足的外接端子，方便实现风电闭锁和瓦斯电闭锁功能，预留自动化控制用工业以太模块安装空间及接线需要等。

6、手车应具有良好的互换性，其牵引装置采用对称式机构，配合承销式接地装置，保证手车导向无偏移，动静触头配合良好，动触头能准确插入静触头之中。

7、综保装置型号为ZKJB-2000，该综保具备如下功能：1)保护功能选择性漏电保护、电缆绝缘监视保护、风电闭锁保护、瓦斯闭锁保护、过负荷告警、相序错误告警、保护信号未复归闭锁合闸、PT断线告警、温度监测告警、三段式过流保护、断相保护、三相不平衡保护、低电压保护、过电压保护、失压保护、零序电流保护。

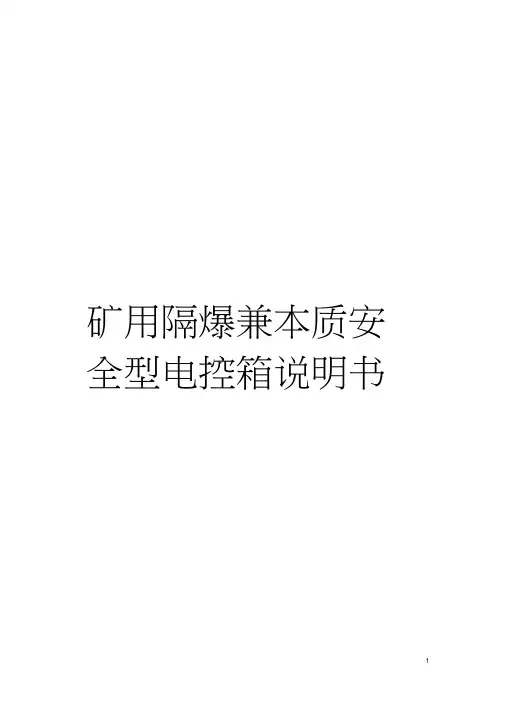

矿用隔爆兼本质安全型电控箱说明书KXJ15/660( 380) A矿用隔爆兼本质安全型电控箱使用说明书太原市博世通机电液工程有限公司目录1 概述......................................... 错误! 未定义书签2 防爆型式、基本参数........................... 错误! 未定义书签3 结构概述..................................... 错误! 未定义书签4 工作原理..................................... 错误! 未定义书签5 安装、调整、使用、维修..................... 错误! 未定义书签安全警示!①使用前必须仔细阅读本使用说明书。

②严禁带电拆卸任何隔爆零部件。

③检修后组装时, 紧固用螺钉及螺栓必须拧到位, 固定紧。

④隔爆零件有锈蚀和损坏需更换时, 必须向原制造单位联系更换, 严禁使用单位擅自配制更换。

⑤安全标志控制产品必须取得安全标志证书。

⑥不得改变本安电路和与本安电路有关的电气参数和本安结构, 不得改变电气元件的规格、型号。

⑦严禁带电开盖。

注意事项④ 不得随意与非经本安联检的设备关联使用1 概述1.1 KXJ15/660（ 380） A 矿用隔爆兼本质安全型电控箱 （ 以下 简称电控箱 ） 适用于具有爆炸性危险气体 （ 甲烷 ） 和煤尘的矿井 中。

在交流 50Hz, 额定工作电压 660V/380V 条件下 , 能直接控制额 定电流在 15A 以内的鼠笼型三相异步电动机 , 具有短路、 过载、 断相、 漏电闭锁等保护功能 , 适用于煤矿井下小型电机的控制。

本电控箱主要用于轮式防爆液压机械闸等的控制。

1.2 电控箱防爆性能按照国家标准 GB3836.1- 《爆炸性气体环 境用电气设备 第1部分：通用要求》、GB3836.2 -《爆炸性气体 环境用电气设备 第2部分：隔爆型” d ”》和GB3836.4 -《爆炸 性气体环境用电气设备 第 4 部分： 本质安全型” i ” 》的规定 , 制 成隔爆兼本质安全型。

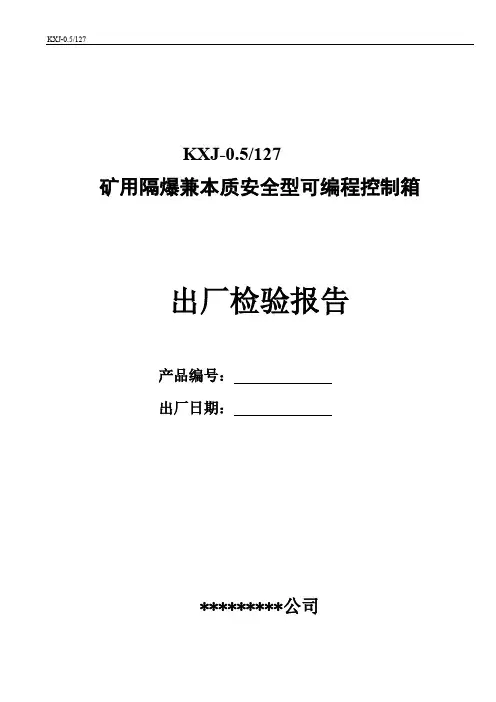

KXJ-0.5/127矿用隔爆兼本质安全型可编程控制箱出厂检验报告产品编号：出厂日期：*********公司一． 外观及防爆结构 1． 外观及结构、布线检查2: 防爆结构检查检查 部位 隔爆面长度 mm 隔爆面粗糙度 um 隔爆面间隙 mm 标准 实 测 结论 标准 实 测 结 论 标准 实 测 结 论 接线箱 隔爆面 主箱隔爆面 控制按钮 视窗座 绝缘端子二． 电气性能检查 1． 电气间隙和爬电距离测量部位电气间隙（mm ）爬电距离（mm ） 结论 标准 实测 标准 实测 127V 电压等级导电件之间 8.0 10 本安与非本安裸导体间 10 18 本安电路与外壳之间 3.0 3.0 本安接线端子之间2.0 2.0 印刷电路板本安与非本安裸导体之间(喷涂2遍三防漆)3.0 3.0 本安端子与非本安端子之间，本安端子旁设有“ib ”标志5050序号 检查项目技术要求检验结果 结论 1 装配 符合产品图样及产品标准中有关规定 2 喷漆 漆层牢固、表面光滑、无剥落 3 焊接 各焊接处符合产品图样要求4 布线 符合产品标准要求 5水压试验1Mpa / 1min 无渗漏无变形2: 绝缘电阻试验试验部位绝缘电阻(MΩ) 实测(MΩ) 结论交流输入端子对外壳之间50交流输入端子对本安端子之间50其他非本安端子对本安端子之间50其他非本安端子对外壳之间50本安端子对外壳之间103．介电强度试验试验部位工频耐压（V/1min）结论交流输入端子对外壳之间2500交流输入端子对本安端子之间1500其他非本安端子对本安端子之间1500其他非本安端子对外壳之间1500本安端子对外壳之间5004.电源电压波动试验电源电压（V）检验结果结论75%额定电压110%额定电压5.基本性能试验项目检验结果结论本安开关量输入非本安开关量输入非本安开关量输出非本安模拟量输入显示功能操作功能6. 接地检查:目测检查,用量具进行检查隔爆箱体、接线腔、主腔接地符合要求。

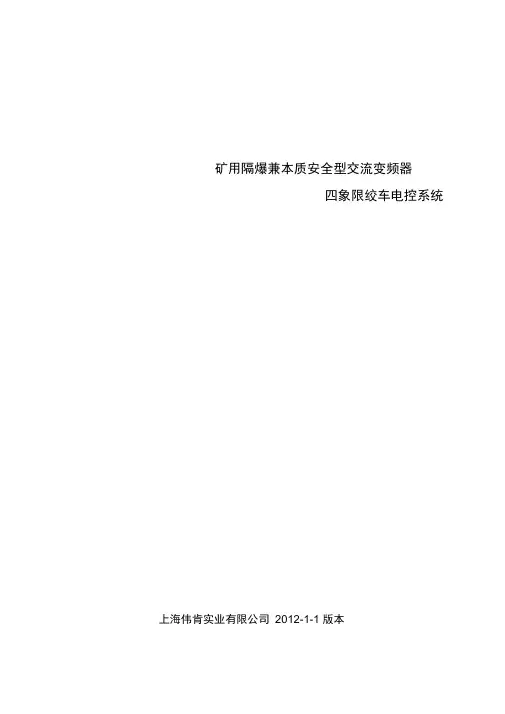

矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司2012-1-1 版本目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1 概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。

该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“ S”型和线性二种。

该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。

此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。

具有明显的节能效应，可实现经济运行。

随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2 产品型号BP J 7-XXX/XXX主要规格参数：a）输入电压：AC660V , 50/60Hz , 75%Ue〜110% Ue，电网不平衡度：最大为电网线电压的土3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：200kW，功率因素：0.97 （额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC , 216A ;额定过载电流：150%额定电流1min。

e）起动频率：0.5〜60Hz 可调设定，频率分辨率：0.01Hz。

矿用隔爆兼本质安全型电控箱操作规范样本一、引言本操作规范旨在确保矿用隔爆兼本质安全型电控箱的安全运行和操作。

本文档适用于所有使用矿用隔爆兼本质安全型电控箱的人员。

二、定义和缩写- 矿用隔爆兼本质安全型电控箱：指符合矿山工业安全标准的防爆装置和本质安全原理的电气控制设备。

- 本操作规范将缩写"矿用隔爆兼本质安全型电控箱"为"DCC"。

三、操作要求1. 在操作DCC前，操作人员必须接受相关安全培训，了解并熟悉DCC的特性、操作方法以及可能的危险。

2. 操作人员必须佩戴符合安全要求的个人防护装备，并保持良好的状态。

3. 在操作DCC前，操作人员必须仔细检查DCC的外观、控制按钮、指示灯等设备，确保其完好无损。

4. 操作人员应按照DCC的操作步骤进行操作，严禁擅自修改、拆卸DCC的组件或设置。

5. 操作人员应定期检查DCC的电源线、连接器、接地等，确保其正常工作。

6. 在DCC发生故障或异常情况时，操作人员应立即停止操作，并及时报告相关部门或人员。

7. 操作人员应及时记录DCC的操作日志，包括操作时间、操作内容以及发生的异常情况。

四、安全措施1. DCC应设置在无爆炸和燃烧危险的环境中，并定期检查周围环境的安全状况。

2. DCC应定期进行维护保养，确保其正常运行和安全性能。

3. 在操作DCC时，应注意防止进水、进尘、进积煤等情况的发生，确保DCC的干燥和清洁。

4. 在操作DCC时，应注意防止操作错误导致的短路、过载等情况的发生，确保DCC的安全运行。

5. DCC应定期进行检测和测试，确保其防爆和本质安全的性能符合要求。

五、紧急情况处理1. 在发生紧急情况时，操作人员应立即按照应急预案和操作指南进行应急处理。

2. 在紧急情况处理过程中，操作人员应保持冷静、迅速，并根据实际情况采取适当的措施。

3. 在紧急情况处理结束后，操作人员应及时记录相关情况，并上报相关部门或人员。
