KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱使用说明书

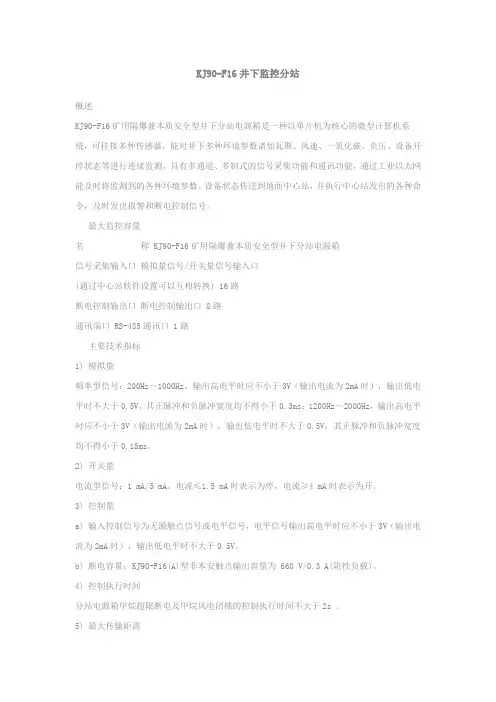

KJ90-F16井下监控分站概述KJ90-F16矿用隔爆兼本质安全型井下分站电源箱是一种以单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。

最大监控容量名称 KJ90-F16矿用隔爆兼本质安全型井下分站电源箱信号采集输入口模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换) 16路断电控制输出口断电控制输出口 8路通讯端口 RS-485通讯口 1路主要技术指标1) 模拟量频率型信号：200Hz～1000Hz，输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.3ms；1200Hz～2000Hz，输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.15ms。

2) 开关量电流型信号：1 mA/5 mA。

电流≤1.5 mA时表示为停，电流≥4 mA时表示为开。

3) 控制量a) 输入控制信号为无源触点信号或电平信号，电平信号输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V。

b) 断电容量：KJ90-F16(A)型非本安触点输出容量为 660 V/0.3 A(阻性负载)。

4) 控制执行时间分站电源箱甲烷超限断电及甲烷风电闭锁的控制执行时间不大于2s 。

5) 最大传输距离分站电源箱到传感器的最大传输距离2km(使用MHYVP 1×4电缆，单芯截面积不小于1.5mm2)；分站电源箱到控制执行器的最大传输距离2km(使用MHYVP 1×4电缆，单芯截面积不小于1.5mm2)。

6) 备用电源：分站电源箱备用电源采用的电池参数：铅酸蓄电池12V/7Ah×2节；备用电源连续工作时间：电网停电后，在额定负载条件下备用电源连续工作时间不小于2 h。

警告：1）严禁改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数12)未经防爆联机检验的设备不得与本产品连接！KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-/F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。

1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。

1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。

1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。

1.3.2规格：KJ90-F16 (A)。

1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃；b)相对湿度：≤95%；c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T;e)在无滴水的地方；’ f)无显著震动和冲击的场合。

1.5.2运输贮存条件a)低温：-40℃；b)高温：60℃；c)相对湿度：≤95%；d)振动：50Ⅲ／s2；e)冲击：500 IⅡ／S2。

1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型；1.6.2防爆标志：Exd[ib]I。

一、KJ90-F16监控系统（安全标志证书）资料清单1、KJJ220地面输出本安型交换机安全标志证书（防爆合格证）复印件1份。

2、KJJ15(a)矿用本安型网络交换机安全标志证书（防爆合格证）复印件2份、合格证2份。

3、KJ90-F16矿本安型分站安全标志证书（防爆合格证）复印件7份、合格证7份。

4、KDY660/18B(D）矿用隔爆兼本安型直流电源箱安全标志证书（防爆合格证）复印件9份。

5、DG0.35/660井下远程断电器安全标志证书（防爆合格证）复印件10份。

6、KG9701B型低浓度甲烷传感器安全标志证书（防爆合格证）复印件2份。

7、GTH1000矿用一氧化碳传感器安全标志证书（防爆合格证）复印件1份。

8、GWP200型矿用温度传感器安全标志证书（防爆合格证）复印件5份。

9、GFY15(B)矿用双速风速传感器安全标志证书（防爆合格证）复印件2份。

10、GQQ5烟雾传感器安全标志证书（防爆合格证）复印件1份。

11、GF5风流压力传感器安全标志证书（防爆合格证）复印件1份。

12、GFK30矿用风筒风量开关传感器安全标志证书（防爆合格证）复印件1份。

13、KGU9901液位传感器安全标志证书（防爆合格证）复印件1份。

14、GKT0.5型开停传感器安全标志证书（防爆合格证）复印件1份。

15、GFK60矿用风门开闭传感器安全标志证书（防爆合格证）复印件2份。

资料整理人：XXX 2018年7月11日二、KJ90X监控系统资料（说明书）清单1、KJJ15(A)矿用本安型网络交换机说明书1份；2、KJJ220地面输出本安型交换机说明书1份。

3、KJ90-F16(C)矿用本安型分站说明书6份。

4、KDY660/18B(D)矿用隔爆型本安直流电源箱说明书1份。

5、KDY660/24(B)矿用隔爆型本安直流电源箱说明书5份。

6、DG0.35/660井下远程断电器说明书9份。

7、KG9701B型低浓度甲烷传感器说明书6份。

矿用隔爆兼本质安全型电控箱操作规范样本1. 引言本文档旨在规范矿用隔爆兼本质安全型电控箱的操作，确保电控箱的安全可靠运行。

操作人员在使用电控箱时应严格遵守以下规范，以防止事故和损坏设备。

2. 电控箱操作要求2.1 操作人员应在使用电控箱前具备相应的专业培训，并了解电控箱的基本原理和操作方法。

2.2 在操作电控箱前，应检查电控箱的外部和内部情况，确保其无损坏，如发现问题应及时报告维修人员。

2.3 操作人员应配备适当的个人防护装备，包括防护眼镜、防护手套等，确保自身安全。

2.4 在操作过程中，应按照电控箱的操作手册进行操作，严禁随意更改电控箱的设置。

2.5 禁止擅自拆卸或改动电控箱的内部元件，若有需要，应由专业人员进行。

2.6 操作人员需定期检查电控箱的接地情况，确保接地良好，防止静电等问题。

3. 应急处置措施3.1 在发生电控箱故障或异常情况时，操作人员应立即停止使用并向维修人员报告。

3.2 如果发生火灾或爆炸等紧急情况，操作人员应按照应急预案进行应对，并立即向相关部门报告。

3.3 在发生电击事故时，操作人员应立即切断电源，并进行必要的急救措施。

4. 维护和保养4.1 定期对电控箱进行维护和保养，包括清洁、紧固连接件、检查电线接头等。

4.2 在维护和保养过程中，操作人员应关注电控箱的工作状态，如发现异常应立即报告。

4.3 请按照电控箱的使用说明书和维护手册进行保养，确保电控箱的正常运行。

5. 附则本规范样本为参考，根据实际情况和设备要求，操作规范可进行适当调整和补充。

同时，操作人员应遵守相关的法律法规和安全操作要求。

6. 结论以上是矿用隔爆兼本质安全型电控箱的操作规范样本，操作人员在使用电控箱时务必严格遵守，并与维修人员密切合作，确保电控箱的安全运行。

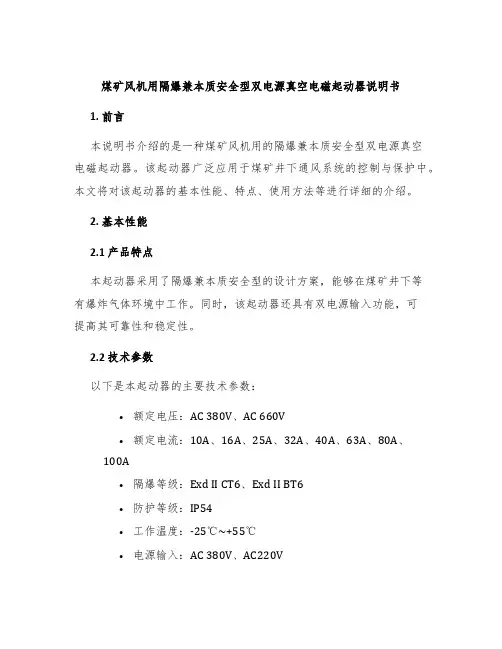

煤矿风机用隔爆兼本质安全型双电源真空电磁起动器说明书1. 前言本说明书介绍的是一种煤矿风机用的隔爆兼本质安全型双电源真空电磁起动器。

该起动器广泛应用于煤矿井下通风系统的控制与保护中。

本文将对该起动器的基本性能、特点、使用方法等进行详细的介绍。

2. 基本性能2.1 产品特点本起动器采用了隔爆兼本质安全型的设计方案，能够在煤矿井下等有爆炸气体环境中工作。

同时，该起动器还具有双电源输入功能，可提高其可靠性和稳定性。

2.2 技术参数以下是本起动器的主要技术参数：•额定电压：AC 380V、AC 660V•额定电流：10A、16A、25A、32A、40A、63A、80A、100A•隔爆等级：Exd II CT6、Exd II BT6•防护等级：IP54•工作温度：-25℃~+55℃•电源输入：AC 380V、AC220V3. 产品特点3.1 安全性本起动器采用了本质安全型的设计方案，具有很高的安全性能。

在使用过程中，即使出现故障也不会产生火花和电弧，从而确保了现场的人员和设备的安全。

3.2 适用性本起动器可以广泛适用于煤矿井下通风系统的控制与保护中，起到了非常关键的作用。

它可以根据风机的运行状态自动控制起停，保证了通风系统的正常运行。

3.3 稳定性本起动器采用双电源输入设计，能够自动切换电源，使得起动器的运行更加稳定可靠。

同时，它还具有多重保护功能，能够有效地保护起动器本身和风机系统。

4. 使用方法4.1 安装使用本起动器时，应确保它已经正确地安装在通风系统的控制箱内。

在安装前，应先仔细阅读本说明书，并确保所有的硬件设备和接线都符合要求。

4.2 连接电源连接电源时，应按照起动器的额定电压和电流要求进行接线。

并且，为了保证安全和稳定性，在接线前应该断开所有的电源。

4.3 打开电源连接好电源后，应当先检查所有的接线是否牢固，然后再将电源打开。

如果起动器可以正常运行，就说明安装和接线已经完成。

4.4 使用在使用起动器前，应首先设置好风机系统的控制参数。

煤矿安全监测监控 技术与操作
初始化设置单元 初始化设置电路主要完成分站初始化时的控制管理。分站初 始化设置可通过地面中心站的监控系统软件操作完成，也 可使用配备的红外遥控器就地手动操作完成。
看门狗电路 主要由大规模集成电路X25045组成，用于监视分站电源及单 片机程序的运行。当分站电源异常或程序跑飞时，看门狗 电路会及时向单片机输出复位信号，使单片机自动复位， 从而回复正常工作。
煤矿安全监测监控 技术与操作
KJ90-F16分站功能
分站为井下所挂接的各种传感器、断电器提供工作电源； 分站采集模拟量、开关量、累计量传感器的实测参数或状态并显示； 分站具有与传输接口双向通信及工作状态指示功能，可通过工业以太 网或RS485方式向地面系统中心站传送巡检参数，也可接收并执行地 面中心站发往井下的各种控制命令； 分站对异常或超限状况能进行断电控制； 分站具有风、电、瓦斯闭锁功能； 分站具有初始化参数设置和掉电保护功能，且初始化参数可通过中心 站软件输入和修改； 分站具有自诊断和故障指示功能； 分站具有备用电源，当电网停电后，还能对甲烷、风速、风压、局部 风机开停等监控量继续监控。
煤矿安全监测监控 技术与操作
数据采集电路
非频率信号需要经LM331进行V/F变换后，再经74HC14施密特整形电 路、74HC74D触发器二分频电路、光电隔离电路进入单片机定时器输 入端。 单片机从定时器输入端得到检测信号并分析处理。 但由智能口接入的智能传感器是通过RS485方式与分站通讯的，分站 CPU接收智能传感器的测值信号可进一步处理，并上传地面中心站。
煤矿安全监测监控 技术与操作
主要技术指标
工作电压：12VDC，最大工作电流300mA； 模拟量信号：200Hz～1000Hz的频率量信号； 开关量信号：1mA/5mA 的电流信号； 累计量：累计量输入处理误差不大于0.5％； 数字信号: 与外接数字信号的传感器采用RS-485方式进行数 据交换，最大工作电压幅值≤5V，最大工作电流 幅值≤150mA； 控制量信号： 采用本安高低电平或无源继电器触点输出； 系统信号传输： RS-485通讯方式：数据传输速率为2400bps； 以太网通讯方式：数据传输率10/100Mbps自适应

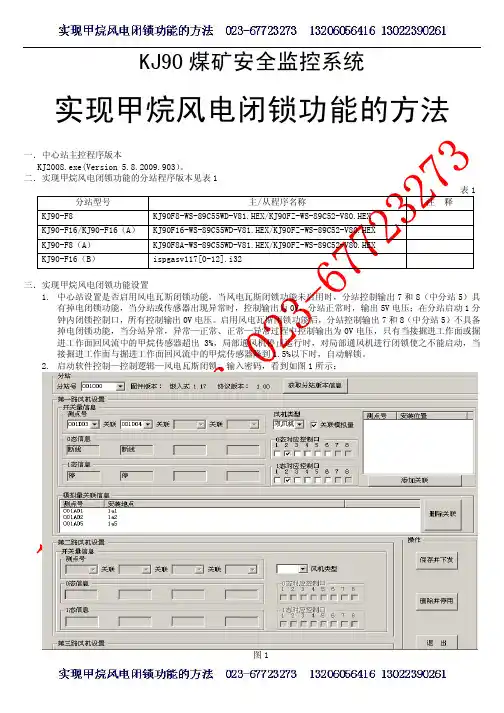

KJ90煤矿安全监控系统实现甲烷风电闭锁功能的方法一．中心站主控程序版本KJ2008.exe(Version 5.8.2009.903）。

二．实现甲烷风电闭锁功能的分站程序版本见表1表1 分站型号 主/从程序名称 注 释 KJ90-F8 KJ90F8-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEXKJ90-F16/KJ90-F16（A） KJ90F16-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEXKJ90-F8（A） KJ90F8A-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEXKJ90-F16（B） ispgasv117[0-12].i32三．实现甲烷风电闭锁功能设置1.中心站设置是否启用风电瓦斯闭锁功能，当风电瓦斯闭锁功能未启用时，分站控制输出7和8（中分站5）具有掉电闭锁功能，当分站或传感器出现异常时，控制输出为0V，分站正常时，输出5V电压；在分站启动1分钟内闭锁控制口，所有控制输出0V电压。

启用风电瓦斯闭锁功能后，分站控制输出7和8（中分站5）不具备掉电闭锁功能，当分站异常，异常—正常、正常—异常过程中控制输出为0V电压，只有当接掘进工作面或掘进工作面回风流中的甲烷传感器超出3%，局部通风机停止运行时，对局部通风机进行闭锁使之不能启动，当接掘进工作面与掘进工作面回风流中的甲烷传感器降到1.5%以下时，自动解锁。

2.启动软件控制—控制逻辑—风电瓦斯闭锁，输入密码，看到如图1所示：图1请按照以下步骤进行设置：1）每台分站可以设置一套风电瓦斯闭锁逻辑，4套风电闭锁逻辑，在测点定义中，定义参与风电瓦斯闭锁的开关量及模拟量。

2）选择需要设置风电瓦斯闭锁的分站号；3）按获取分站版本信息按钮，获取在用分站版本及协议信息；4）再次选择需要设置风电瓦斯闭锁的分站号；5）在风机类型选项中选择掘进工作面使用风机个数，既关联开关量的个数，选择开关量对应通道号；6）选择参与风电瓦斯闭锁中判断风机开停状态的开停传感器所接通道号，并选择对应的控制输出通道；7）选择是否关联模拟量：如果不关联，只是开停组成控制逻辑，例如选择双风机，没关联模拟量，当双风机都处于停止状态时，会闭锁风机使之不能启动；关联模拟量后，开关量作为一个控制条件，模拟量作为另一个控制条件。

2.2.5输入数据采集单元
数据采集电路共16个通道，分别由取样电阻、滤波及限幅保护、跟随器、模拟多路选择开关、信号变换、整形、二分频、光电隔离等电路组成。通过跳线设置，它可支持200 HZ -1000 Hz，200 Hz-2000 Hz，1 mA/5mA，4 mA/20 mA等信号制式。由89C61单片机控制相应的4051多路选择开关和4066选择开关进行输入通道和信号制式的切换，频率型信号直接经过74HC14施密特整形电路、74HC74D触发器二分频电路、光电隔离电路进入单片机的定时器输入端：非频率型信号需经过LM331进行V/F变换，再经过74HC14施密特整形电路、74HC74D触发器二分频电路、光电隔离电路进入单片机的定时器输入端。然后单片机就能测到输入信号值。如果在智能口接入智能传感器，通过485通讯将传感器信号采集到分站电源箱，智能口采集的数据经过从CPU处理将处理后的数据通过主CPU传输到地面中心站。
2.1.1分站电源箱航空插座面板图
图l KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱航控插座面板图
2.1.2分站电源箱显示面板图
图2 KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱显示面板示意图
2.2工作原理
分站电源箱是一个以89C61单片机为核心的微型计算机系统。主要由单片机、看门狗自动复位、参数保存、输入数据采集、控制输出、通讯数值及状态显示、隔离电流、手动设置等电路组成。工作时,首先根据分站电源箱各输入通道上所挂接的传感器类型，中心站初始化数据对分站电源箱的各
核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设
备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监

KJ90煤矿安全生产监控系统技术方案一.前言KJ90型煤矿监控系统自成功研制并推向市场以来，经过不断的完善和发展，目前已发展到第四代产品，从早期的煤矿安全监测系统发展成为集环境安全、生产监控、信息管理、网络运用、工业电视以及兼容瓦斯抽放、火灾监测、电网监测、顶板动态监测、主扇风机在线监测等多种子系统为一体的新型煤矿综合监控系统，同时由于KJ90系统自配套能力强，监测系统的各类设备均是一家生产，产品性价比高，售后服务有保障，能很好的控制监控系统总体质量和性能，控制产品的生产加工周期，对日后产品的升级换代也有可靠保证。

故该系统以其技术先进性和实用性深受煤矿用户的欢迎，在煤炭行业得到了很好的推广应用，并在其它非煤炭行业如环保、化工、公路及铁路隧道等民用方面得到应用。

到目前为止，已在国内多个省区推广使用了1000余套KJ90系统，用户普遍反应良好，取得了较好的经济效益和社会效益。

公司所装备的KJ90系统具有如下主要特点：1.在系统软件方面A.KJ90系统的软件，包括其主控软件、网络终端软件、报表查询处理软件、作图软件、图形工作站软件、多媒体图形图象监控软件等，其运行环境为WIN98/NT/2000/WEB版。

B.在软件设计过程中采用了先进的可视化面向对象程序设计技术、多线程、动态链接库及对象嵌入技术，使得系统的模块化程度进一步提高，系统具有更加灵活的集成方式，有很高的扩展性和开放性。

是一套集环境安全、生产监控、网络管理及兼容多个子系统为一体的大型综合监控软件。

C．由于系统运行于WIN98/NT/2000/WEB多任务环境，并在数据通讯方面采用了动态链接库及多线程技术。

实现了真正的实时响应及前后台监测数据的无缝链接。

D．地面中心站为开放式系统，软硬件可以扩充，系统地面设备以全网络方式运行，支持NT及NETWARE网络操作系统，运行协议为TCP/IP、NETBUI、SPX/IPX，将与企业计算机局域网实现网络互联，实现与生产监控、工业电视和生产调度系统的联网，在网上可运行任意一台网络终端，同时支持终端通过服务代理的远程连接（通过公用电话PSTN网），实现监控信息的远程实时共享。

矿山监测监控防治实验室仪器设备保养维护制度1、CQCC6200地面环网交换机(100M)1）、使用时，必经指定人员负责交换机的日常维护和保养2）、维护及保养人员必经认真阅读《使用说明书》及熟悉有关电路图，熟悉网络交换机的内、外结构及电路原理。

3）、使用中，维护及保养人员应经常检查交换机电源的连接是否可靠，箱盖是否压紧、盖板螺丝是否紧固。

4）、交换机必须安放在无水处使用，严禁被水淋湿。

5）、交换机的维修必须由接受过生产厂家专门培训的修理人员进行。

6）、交换机在使用中发生故障，应首先切断电源，然后再按照保安规程的要求进行处理。

2、KDW0.3/660(A/B)型矿用隔爆兼本安直流稳压电源1）、稳压电源中的备用电池是易耗件，有一定的使用寿命。

如发现备用电源投入使用时间不能满足要求，应及时更换新的电池组备件。

2）、稳压电源使用环境条件恶劣，空气湿度大，应对其防爆面经常维护，以免生锈降低防爆性能。

3、KDW660/12B型矿用隔爆兼本安直流稳压电源1）、使用时，必经指定人员负责稳压电源的日常维护和保养。

2）、维护及保养人员必经认真阅读《使用说明书》及熟悉有关电路图，熟悉稳压电源的内、外结构及电路原理。

3）、使用中，维护及保养人员应经常检查稳压电源的电源的连接是否可靠，箱盖是否压紧、盖板螺丝是否紧固。

4）、稳压电源必须安放在无水处使用，严禁被水淋湿。

5）、稳压电源的维修必须由接受过生产厂家专门培训的修理人员进行。

6）、稳压电源在使用中发生故障，应首先切断电源，然后再按照安全规程的要求进行处理。

7）、井下严禁带电开盖！8）、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

9）、稳压电源严禁与未经联检的设备配接使用！10）、稳压电源长期不使用时，应将备用电池电断开，且每隔三个月充一次电，以保证电池使用寿命，充电一次大约需要12小时。

4、KDW660/18B(D）型矿用隔爆兼本安直流稳压电源1）、稳压电源中的备用电池是易耗件，有一定的使用寿命。

矿用隔爆兼本质安全型电控箱说明书KXJ15/660( 380) A矿用隔爆兼本质安全型电控箱使用说明书太原市博世通机电液工程有限公司目录1 概述......................................... 错误! 未定义书签2 防爆型式、基本参数........................... 错误! 未定义书签3 结构概述..................................... 错误! 未定义书签4 工作原理..................................... 错误! 未定义书签5 安装、调整、使用、维修..................... 错误! 未定义书签安全警示!①使用前必须仔细阅读本使用说明书。

②严禁带电拆卸任何隔爆零部件。

③检修后组装时, 紧固用螺钉及螺栓必须拧到位, 固定紧。

④隔爆零件有锈蚀和损坏需更换时, 必须向原制造单位联系更换, 严禁使用单位擅自配制更换。

⑤安全标志控制产品必须取得安全标志证书。

⑥不得改变本安电路和与本安电路有关的电气参数和本安结构, 不得改变电气元件的规格、型号。

⑦严禁带电开盖。

注意事项④ 不得随意与非经本安联检的设备关联使用1 概述1.1 KXJ15/660（ 380） A 矿用隔爆兼本质安全型电控箱 （ 以下 简称电控箱 ） 适用于具有爆炸性危险气体 （ 甲烷 ） 和煤尘的矿井 中。

在交流 50Hz, 额定工作电压 660V/380V 条件下 , 能直接控制额 定电流在 15A 以内的鼠笼型三相异步电动机 , 具有短路、 过载、 断相、 漏电闭锁等保护功能 , 适用于煤矿井下小型电机的控制。

本电控箱主要用于轮式防爆液压机械闸等的控制。

1.2 电控箱防爆性能按照国家标准 GB3836.1- 《爆炸性气体环 境用电气设备 第1部分：通用要求》、GB3836.2 -《爆炸性气体 环境用电气设备 第2部分：隔爆型” d ”》和GB3836.4 -《爆炸 性气体环境用电气设备 第 4 部分： 本质安全型” i ” 》的规定 , 制 成隔爆兼本质安全型。

矿用隔爆型电动装置控制箱操作说明KXBC-15\380v控制箱是集井上，井下双电源和人员定位，监控
监测的切换装置；具体操作如下：
（1）电源转换；在确认井下或井上正常供电的情况下（相应的
指示灯亮），按一下启动按钮即可，在两路供电都正常的情况下
如需要转到另一路供电，可按一下该路的停止键然后在按另一路
的启动键。

（2）人员定位，监控监测的转换：如发现井下的监控，监测异常，可按一下（备用启动）按钮，这时监测指示灯（蓝色）亮,表示已转为井上的传输线进行传输。

ISO9001:2001认证企业中煤科工集团重庆研究院KJ90N瓦斯监控系统操作说明书中煤科工集团重庆研究院目录目录 (2)第一章系统概述 (5)1.1 分院简介 (5)1.2 版本发布说明 (6)1.3 系统要求 (6)1.3.1 系统硬件最低要求： (6)1.3.2 系统软件环境要求： (6)1.4软件安装 (7)1.5术语约定及解释 (7)第二章中心站软件 (8)2.1 中心站主界面 (8)2.1.1 菜单与功能入口 (9)2.1.2 实时数据导航区 (9)2.1.2.1 按监测类型组织数据 (10)2.1.2.2 按区域组织数据 (11)2.1.2.3 按状态类型组织数据 (11)2.1.2.4 按自定义编排组织数据 (11)2.1.3 实时数据显示区 (12)2.1.4 信息监视区 (15)2.1.4.1 设备监视窗 (18)2.1.4.2 开关量运行监视窗 (18)2.1.4.3 模拟量报警监视窗 (18)2.1.4.4 实时曲线监视窗 (19)2.1.4.5 重点监视窗 (22)2.1.4.6 运行日志监视窗 (22)2.1.4.7 瓦斯预警监视窗 (22)2.1.5 状态显示区 (23)2.2 系统设置 (25)2.2.1 修改密码 (25)2.2.2 系统设置 (26)2.2.3 设备管理 (30)2.2.4 逻辑点管理 (41)2.2.5 抽放逻辑定义 (44)2.2.6 风电瓦斯闭锁控制 (46)2.2.7 控制 (48)2.2.7.1 手动断电控制 (48)2.2.7.2 分站复位 (49)2.2.7.3 时钟同步 (50)2.2.8 其他管理 (50)2.2.8.1 班次设置 (50)2.2.8.2 区域地址管理 (51)2.2.8.3 开关量值管理 (53)2.2.8.4 安标信息管理 (56)2.2.8.5 应急预案管理 (56)2.2.9 用户管理 (57)2.2.9.1 用户管理 (57)2.2.9.2 角色管理 (59)2.2.10 操作日志 (61)2.2.11 系统自诊断 (61)2.2.12 注销登录 (61)2.2.13 退出系统 (62)2.3 视图 (62)2.3.1自定义编排 (63)2.3.2 显示样式定义 (64)2.4 实时列表显示 (67)2.4.1 数据回放 (67)2.4.2模拟量报警 (68)2.4.3模拟量断电 (71)2.4.4模拟量馈电异常 (71)2.4.5模拟量调用 (72)2.4.6开关量报警 (74)2.4.7开关量断电 (74)2.4.8开关量馈电异常 (74)2.4.9开关量调用 (75)2.4.10设备故障显示 (75)2.4.11实时馈电异常 (76)2.5 矢量图 (76)2.5.1 图形展示 (76)2.5.2 图形编辑 (78)2.6 图形图表 (82)2.6.1 模拟量单点曲线 (82)2.6.2 模拟量多点曲线 (84)2.6.3 开关量状态图 (85)2.6.4 开关量柱状图 (86)2.7 查询统计 (87)2.7.1 模拟量报警 (88)2.7.2 模拟量断电 (89)2.7.3 模拟量馈电异常 (89)2.7.4 模拟量运行记录 (90)2.7.5 开关量报警 (90)2.7.6 开关量断电 (90)2.7.7 开关量馈电异常 (91)2.7.8 开关量状态变动记录 (91)2.7.9 开关量运行记录 (92)2.7.10 设备故障查询 (92)2.7.11 设备定义信息查询 (93)2.7.12 模拟量统计日报表 (94)2.7.13 模拟量统计值记录查询 (94)2.7.14 抽放报表查询 (95)2.8 帮助 (95)2.8.1 查看帮助 (96)2.8.2 产品主页 (96)2.8.3 系统注册 (96)2.8.4 技术支持 (96)2.8.5 安装信息 (96)2.8.5.1 设备类型 (96)2.8.5.2 功能安装 (96)2.8.5.3 地址类型管理 (96)2.8.5.4 菜单管理 (97)2.8.6 关于系统 (99)第一章系统概述1.1 分院简介中煤科工集团重庆研究院位于西南重镇、中国最年轻的直辖市——重庆市的科技文化区——沙坪坝区。

KJ90-F8中分站和KJ90-F16大分站-关于KJ90系统监控分站的说明产品名称：KJ90中分站-大分站（井下分站电源箱）产品型号：KJ90-F8(A)-KJ90-F16(A)KJ90-F8，KJ90-F16型井下监控分站重庆煤科院产品KJ90-F8中分站 -KJ90-F16大分站型井下监控分站主要功能：KJ90-F8-KJ90-F16型井下监控分站（以下简称分站）是一种以嵌入式芯片为核心的微机计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道，多制式的信号采集功能和通讯功能，通过工业以太网或总线方式能及时将监测道德各种环境参数、设备状态传送到地面中心站并执行中心站发出的各种命令，及时发出报警和断电控制信号。

KJ90-F8-KJ90-F16型井下监控分站功能特点：1、为井下所挂接的各种传感器、断电器提供工作电源；2、采集各传感器的e实测参数设备运行状况、开停状态；3、通过工业以太网快速向地面的系统中心站传送巡检参数；4、通过RS485方式向地面中心站传递参数；5、执行地面中心站发往井下的各种控制命令；6、对异常状况超限状况进行断电控制；7、分站具有与传输接口双向通信及工作状态指示功能；8、分站具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能，模拟量输入信号采用频率型模拟信号；9、分站具有馈电状态风筒开关风门开关、烟雾等开关量采集及显示功能；10、分站具有累计量采集及显示功能；11、分站具有控制风电、瓦斯闭锁功能；12、分站具有初始化参数设置和掉电保护功能。

初始化参数可通过中心站软件输入和修改；13、分站具有自诊断和故障指示功能；14、分站具有备用电源当电网停电后，能对甲烷、风速、风压、一氧化碳、局部通风机开停、风筒状态等主要监控量继续监控。

主要技术指标：1、分站工作电压：12 VDC，最大工作电流：300 mA；2、模拟量信号：200 HZ ~1000 HZ的频率量信号；3、开关量信号：1 mA/5 mA 的电流信号；4、累计量输入处理误差：累计量输入处理误差不大于0.5％；5、数字量信号:与外接数字量信号的传感器采用RS-485方式进行数据交换，最大工作电压幅值≤5 V，最大工作电流幅值≤150 mA;6、控制量信号：采用本安高低电平或无源继电器触点输出；7、系统信号传输：采用RS-485通讯方式：数据传输速率为2400bps数据传输速率为10/100采用以太网通讯方式；8、信号端口；名称 KJ90-F16型井下监控分站 KJ90-F8型井下监控分站 信号采集端口模拟量信号/开关量信号输入口（通过中心站软件设置可以互相转换） 16路 8路数字量输入口 1路 1路脉冲量输入口 1路 1路断电控制端口近程断电输出口 2路 1路远程断电输出口 6路 4路通讯端口 RS-485通讯口 1路 1路10/100Mbps自适应以太网口 1路 1路。

ISO9001:2000认证企业煤炭科学研究总院重庆研究院产品使用说明书KJ90-F16(B)/KJ90-F16(C)矿用本安型分站执行标准：Q/MKC 401-2008版本号:出版日期: 2009年10月感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了KJ90-F16(B)/KJ90-F16(C)矿用本安型分站的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。

KJ90-F16(B)/KJ90-F16(C)矿用本安型分站在生产过程中执行的是煤炭科学研究总院重庆研究院发布的企业标准Q/MKC 401-2008。

目次1 概述 (1)2 结构特征与工作原理 (2)3 基本功能 (4)4 主要技术指标 (5)5 尺寸、重量 (7)6 连接、使用 (8)7 故障分析与排除 (17)8 保养、维护 (18)9 安全警示 (18)10 运输、贮存 (18)11 产品资质编号 (19)附录A 分站相关联/配接/配套设备表 (20)KJ90-F16(B)/KJ90-F16(C)矿用本安型分站1 概述产品特点KJ90-F16(B)/KJ90-F16(C)矿用本安型分站（以下简称分站）是一种以基于ARM 内核的32位嵌入式微控制器为核心的嵌入式控制系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态、读卡器、智能综合保护器等下级智能设备等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。

主要用途及适用范围1.2.1 主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源；1.2.1.2 采集各传感器的实测参数，设备运行状况、开停状态；1.2.1.3 通过工业以太网快速向地面的系统中心站传送巡检参数；1.2.1.4 执行地面中心站发往井下的各种控制命令；1.2.1.5 对异常状况进行断电控制。

矿用隔爆兼本质安全型电控箱操作规范样本一、引言本操作规范旨在确保矿用隔爆兼本质安全型电控箱的安全运行和操作。

本文档适用于所有使用矿用隔爆兼本质安全型电控箱的人员。

二、定义和缩写- 矿用隔爆兼本质安全型电控箱：指符合矿山工业安全标准的防爆装置和本质安全原理的电气控制设备。

- 本操作规范将缩写"矿用隔爆兼本质安全型电控箱"为"DCC"。

三、操作要求1. 在操作DCC前，操作人员必须接受相关安全培训，了解并熟悉DCC的特性、操作方法以及可能的危险。

2. 操作人员必须佩戴符合安全要求的个人防护装备，并保持良好的状态。

3. 在操作DCC前，操作人员必须仔细检查DCC的外观、控制按钮、指示灯等设备，确保其完好无损。

4. 操作人员应按照DCC的操作步骤进行操作，严禁擅自修改、拆卸DCC的组件或设置。

5. 操作人员应定期检查DCC的电源线、连接器、接地等，确保其正常工作。

6. 在DCC发生故障或异常情况时，操作人员应立即停止操作，并及时报告相关部门或人员。

7. 操作人员应及时记录DCC的操作日志，包括操作时间、操作内容以及发生的异常情况。

四、安全措施1. DCC应设置在无爆炸和燃烧危险的环境中，并定期检查周围环境的安全状况。

2. DCC应定期进行维护保养，确保其正常运行和安全性能。

3. 在操作DCC时，应注意防止进水、进尘、进积煤等情况的发生，确保DCC的干燥和清洁。

4. 在操作DCC时，应注意防止操作错误导致的短路、过载等情况的发生，确保DCC的安全运行。

5. DCC应定期进行检测和测试，确保其防爆和本质安全的性能符合要求。

五、紧急情况处理1. 在发生紧急情况时，操作人员应立即按照应急预案和操作指南进行应急处理。

2. 在紧急情况处理过程中，操作人员应保持冷静、迅速，并根据实际情况采取适当的措施。

3. 在紧急情况处理结束后，操作人员应及时记录相关情况，并上报相关部门或人员。

QJZ-400(315、200)/1140（660）(F)矿用隔爆兼本质安全型(分级闭锁)真空电磁起动器产品使用说明书使用前请仔细阅读说明书1 用途和适用范围1.1 用途1.1.1 QJZ-200、315、400/1140（660）（F）矿用隔爆兼本质安全型（分级闭锁）智能真空电磁起动器（以下简称起动器），适用于含有沼气和煤尘的煤矿井下，直接起动、停止额定电压至1140V，额定电流至400A的三相鼠笼异步电动机，同时对电动机及其支路实施保护。

起动器对所控电机可以实现近控、远控、多台顺序联控（即程控）。

在停机时可以改变电机的转向。

该产品特别实用于分支馈电开关具有选择性漏电保护的低压供电系统和不带风机和水泵的低压供电系统，能防止井下工作人员未停电打开防爆开关接线腔等误操作造成的重大事故。

该起动器可以同监控系统进行通讯，反映起动器的正常工作和故障状态。

1.1.2 起动器的防爆型式为矿用隔爆兼本质安全型，防爆标志为“Exd[ib]I”。

先导回路为ib级本质安全型。

防爆性能符合《GB3836.1~3836.4-2000 爆炸性气体环境用电气设备》的要求，并取得国家指定检验机关颁发的防爆合格证。

本起动器执行标准编号Q/DM238—2010，Q/DM245--2010。

1.1.3 型号含义1.1.4 本起动器选用ZBQ-3TE型智能综合保护器，ZBQ系列低压电磁起动器智能综合保护装置（简称起动器综保），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。

能与交流50HZ、电压等级为380V、660V、1140V，最大电流至400A 的各种型号电磁起动器配套使用。

本起动器综保具有过载、速断、欠压、过压、断相、三相不平衡、漏电闭锁、风电闭锁等保护功能。

能实现远方/就地的转换操作，同时具有故障记忆、时间、遥控等扩展功能。

低压电磁起动器智能综合保护装置是以32位单片机为核心，辅以工业级外围芯片，以及科学的算法，保护可靠灵敏，测量精度高。
