KDW66018B矿用隔爆兼本安型直流稳压电源说明书

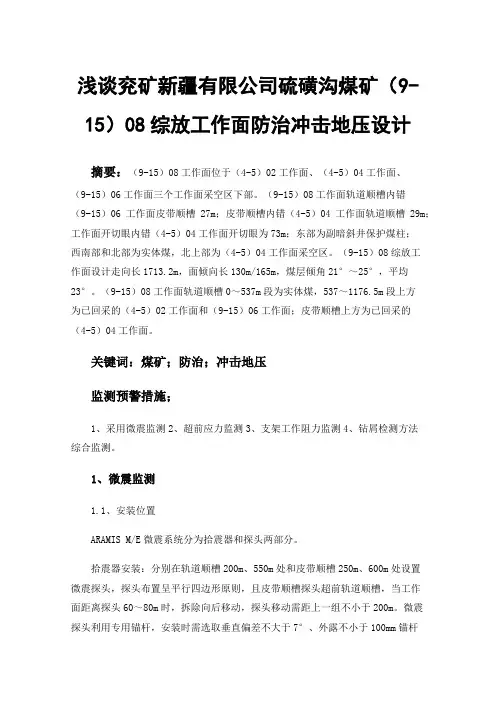

浅谈兖矿新疆有限公司硫磺沟煤矿（9-15）08综放工作面防治冲击地压设计摘要：（9-15）08工作面位于（4-5）02工作面、（4-5）04工作面、（9-15）06工作面三个工作面采空区下部。

（9-15）08工作面轨道顺槽内错（9-15）06工作面皮带顺槽27m；皮带顺槽内错（4-5）04工作面轨道顺槽29m；工作面开切眼内错（4-5）04工作面开切眼为73m；东部为副暗斜井保护煤柱；西南部和北部为实体煤，北上部为（4-5）04工作面采空区。

（9-15）08综放工作面设计走向长1713.2m，面倾向长130m/165m，煤层倾角21°～25°，平均23°。

（9-15）08工作面轨道顺槽0～537m段为实体煤，537～1176.5m段上方为已回采的（4-5）02工作面和（9-15）06工作面；皮带顺槽上方为已回采的（4-5）04工作面。

关键词：煤矿；防治；冲击地压监测预警措施；1、采用微震监测2、超前应力监测3、支架工作阻力监测4、钻屑检测方法综合监测。

1、微震监测1.1、安装位置ARAMIS M/E微震系统分为拾震器和探头两部分。

拾震器安装：分别在轨道顺槽200m、550m处和皮带顺槽250m、600m处设置微震探头，探头布置呈平行四边形原则，且皮带顺槽探头超前轨道顺槽，当工作面距离探头60～80m时，拆除向后移动，探头移动需距上一组不小于200m。

微震探头利用专用锚杆，安装时需选取垂直偏差不大于7°、外露不小于100mm锚杆用于固定探头，探头安装后线缆及探头收发器按安全生产标准化要求悬挂并挂牌管理。

皮带顺槽距离联络巷600m位置设置一组拾震器，用于辅助监测，根据工作面实际监测情况，若监测效果较好时，拾震器距离工作面120m时，撤除升井，若监测效果不好时，根据实际情况将拾震器向外挪移。

ARAMIS M/E微震系统电缆采用MHYAV 20×2/0.8mm2型，敷设路线：皮带顺槽：地面调度室→副斜井→+735m水平车场→（9-15）08皮带顺槽车场→（9-15）08皮带顺槽轨道顺槽：地面调度室→副斜井→（4-5）04轨道顺槽车场→运输联络巷→（9-15）08轨道顺槽1.2、监测方法利用ARAMIS M/E微震监测系统对回来期间煤岩体破断情况进行监测。

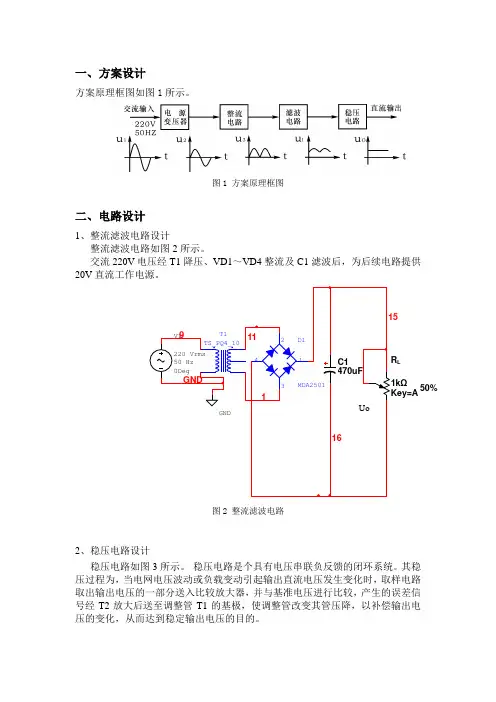

一、 方案设计方案原理框图如图1所示。

图1 方案原理框图二、电路设计1、整流滤波电路设计整流滤波电路如图2所示。

交流220V 电压经T1降压、VD1～VD4整流及C1滤波后，为后续电路提供20V 直流工作电源。

图2 整流滤波电路2、稳压电路设计稳压电路如图3所示。

稳压电路是个具有电压串联负反馈的闭环系统。

其稳压过程为，当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。

L50%图3 稳压电路3、输出参数调节及负载电路输出参数调节及负载电路如图4所示。

（1）输出电压Uo 及输出电压调节范围：）U （U R R R R R U BE2Z W 22W 1O +"+++=调节Rw 可以改变输出电压Uo 。

（2）最大负载电流Iomax 。

稳压电源正常工作时能输出的最大电流。

调节Rl 可以改变Io 。

50%Q1图4 输出参数调节及负载电路三、电路测试切断工频电源，连接好被测电路。

1、初测。

稳压器输出端负载开路，断开保护电路，接通220V工频电源，调节电位器Rw，观察Uo的大小和变化情况。

观察结果显示，Uo岁Rw线性变化，说明该稳压电路各反馈环路工作基本正常。

2、测量输出电压可调节范围。

接入负载，并调节Rl，使输出电流Io≈100mA，此时接入的负载阻值为156Ω，满足驱动负载在120Ω～240Ω的范围内，如图5所示。

再调节电位器Rw。

当将电位器Rw调节到最大值时，测量输出电压达到限定范围的最小值，此时Uo为6V左右，如图6所示；当将电位器Rw调节到最小值时，测量输出电压达到限定范围的最大值，此时Uo为15V左右，如图7所示，即满足稳压电源输出直流可调电压6V<Uo<15V这一技术指标的要求。

该过程中如不满足要求，可适当调整R1、R2的值。

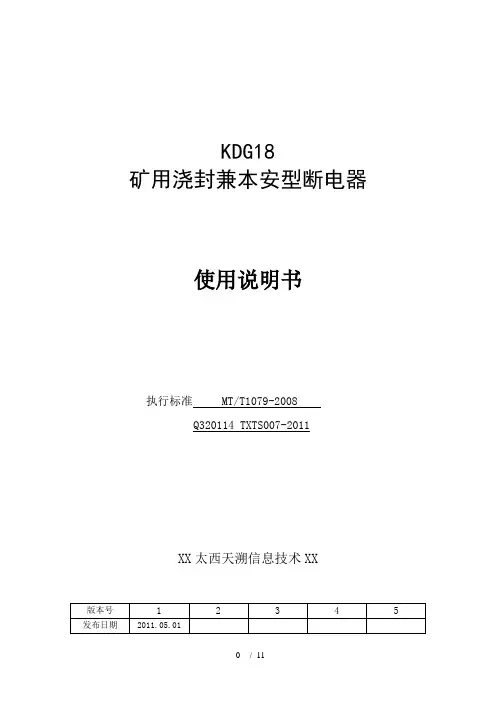

KDG18矿用浇封兼本安型断电器使用说明书执行标准 MT/T1079-2008Q320114 TXTS007-2011XX太西天溯信息技术XX警示语a、不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！b、未经联机检验合格的设备不得与其连接！1概述KDG18矿用浇封兼本安型断电器（以下简称断电器）是一种允许在煤矿井下爆炸性环境中正常使用的浇封兼本安型设备。

它能接受分站传送的断电信号来控制馈电开关的断电，并能将馈电开关的负载通断情况以电信号的形式传送给分站。

2使用环境a) 环境温度：（0～40）℃；b) 平均相对湿度：不大于95%（+25℃）；c) 大气压力：（80～106）kPa；d) 无显著振动和冲击的场合；e）煤矿井下有甲烷与煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3 产品分类3.1 防爆形式矿用浇封兼本安型，标志为“Exmb[ib]Ⅰ”。

3.2 型号命名KD G 18工作电压，18V控制开关矿用电源、电控设备及组件3.3外形尺寸及质量a)外形尺寸如图1所示，270mm×69mm×50mm。

b)质量约2kg。

图1 断电器外形图3.4外壳材质为不锈钢。

4 主要技术指标4.1 输入电源参数a)工作电压：DC18V，允许波动X围（9.0～24）VDC；b)工作电流：不大于100mA。

4.2输入输出信号4.2.1输入信号控制反馈信号（非安）：一路交流电压输入；当反馈信号有效值为380VAC或660VAC或1140VAC 时，红色指示灯亮，表明被控馈电开关负荷侧有电即逻辑“1”；当无反馈信号时，红色指示灯熄灭，表明被控馈电开关负荷侧无电即逻辑“0”。

4.2.2 输出信号：一路常开和一路常闭继电器无源接点信号（非本安）：a) 触点容量AC 127V/3A（阻性负载）。

b) 触点闭合时接触电阻不大于0.5Ω。

c) 控制输出分离电阻大于100MΩ。

d) 控制输出距离3到5米。

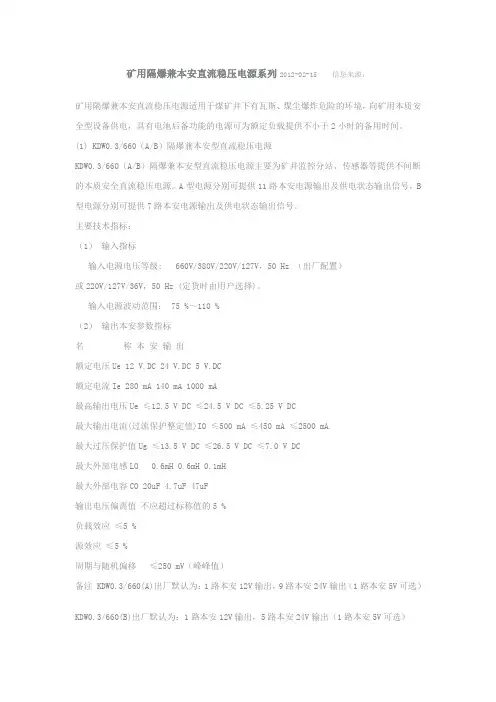

矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。

(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。

A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。

主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。

输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。

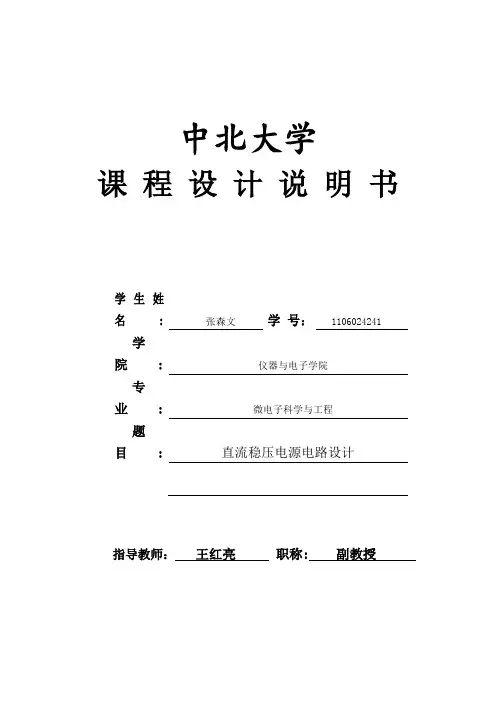

中北大学课程设计说明书学生姓名:张森文学号：1106024241 学院:仪器与电子学院专业:微电子科学与工程题目:直流稳压电源电路设计指导教师：王红亮职称: 副教授2014 年 1 月 5 日目录1、课程设计目的 (1)2、课程设计内容和要求 (1)2.1、设计内容 (1)2.2、设计要求 (1)3、设计方案及实现情况 (1)3.1、设计思路 (1)3.2、工作原理及框图 (2)3.3、硬件电路原理图 (6)3.4、PCB版图设计 (7)4、课程设计总结 (8)5、参考文献 (8)1、设计目的（1）掌握电子电路的一般设计方法和设计流程；（2）学习简单电路系统设计，掌握Protel99或其它工具软件的使用方法；（3）了解直流稳压电源电路的基本原理及相关模块逻辑功能和使用方法；（4）学习掌握硬件电路设计的全过程。

2、设计内容和要求2.1、设计内容设计一个直流稳压电源。

2.2、设计要求（1）查阅所用器件技术资料，详细说明设计的直流稳压电源电路工作流程；（2）输入交流220V，f=50Hz；输出3V～12V线性变化且可调，输出电流≤1A，（3）稳压系数Sr≤0.01，纹波电压≤30mV；（4）具有过电流及短路保护功能3、设计方案及实现情况3.1、设计思路（1）直流稳压电源的基本原理：线性稳压电源一般由电源变压器、整流、滤波电路及稳压电路组成，基本框图1所示：图1 直流稳压电源的基本框图过程：输入交流220V，f=50Hz后，为了得到3V～12V线性变化输出电压，必须先经过电源变压器将输入电压变为所需要的交流电压，然后经过整流电路变成单向直流电压，单向直流电压经过滤波电路后变成较平滑单向直流电压，最后经过稳压电路，得到的是稳定的输出电压，而且随输入交流电压或者负载电阻变化都基本保持稳定。

3.2、工作原理及框图1、电源变压器 ：电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压Ui 。

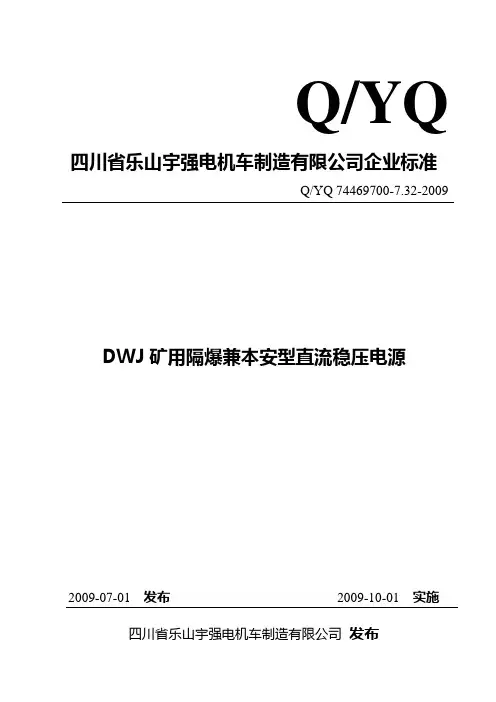

Q/YQ 四川省乐山宇强电机车制造有限公司企业标准Q/YQ 74469700-7.32-2009 DWJ矿用隔爆兼本安型直流稳压电源2009-07-01 发布2009-10-01 实施四川省乐山宇强电机车制造有限公司发布目次前言.............................................................................................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 型号、命名与分类 (2)4 技术要求 (2)5 试验方法 (6)6 检验规则 (9)7 标志、包装、使用说明书、运输及贮存 (11)前言为规范DWJ矿用隔爆兼本安型直流稳压电源，保证DWJ矿用隔爆兼本安型直流稳压电源的安全可靠，促进煤矿安全生产，根据国家有关法律法规和标准要求，制定本标准。

本标准是根据GB/T1.1-2000《标准化工作导则第一部分：标准的结构和编写规程》的规定进行编写的，同时还引用部分国家标准和行业标准。

本标准由四川省乐山宇强电机车制造有限公司提出。

本标准由四川省乐山宇强电机车制造有限公司起草并负责解释。

本标准由四川省乐山宇强电机车制造有限公司批准。

本标准主要起草人：杜勿楚、苟怀树、黄华本标准第一次发布。

本标准备案号：DWJ矿用隔爆兼本安型直流稳压电源1 范围本标准规定了DWJ矿用隔爆兼本安型直流稳压电源的命名、基本功能和技术要求、试验方法、检验规则及标志、包装、运输和贮存等。

本标准适用于DWJ矿用隔爆兼本安型直流稳压电源（以下简称电源）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。

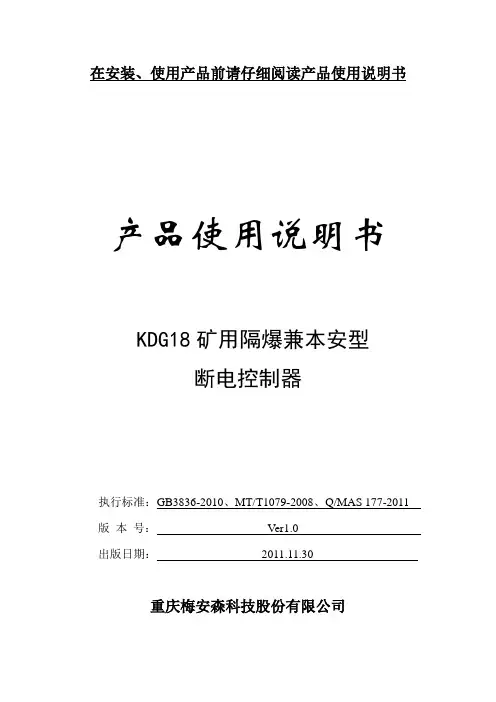

在安装、使用产品前请仔细阅读产品使用说明书产品使用说明书KDG18矿用隔爆兼本安型断电控制器执行标准：GB3836-2010、MT/T1079-2008、Q/MAS 177-2011 版本号：Ver1.0出版日期：2011.11.30重庆梅安森科技股份有限公司警示：1.维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！2.未经防爆联检的设备不得接入本产品！3.严禁带电开盖！4.维修时应防止失爆（保护隔爆面；注意紧固件和引入装置里的橡胶密封圈）！5.使用屈服强度大于640MPa 的紧固件。

一、用途KDG18矿用隔爆兼本安型断电控制器（以下简称“断电控制器”）是煤矿井下用于对防爆开关的控制回路实行控制的关键执行器。

该断电控制器通过对来自各种仪器或装置的命令的执行实现对开关的断电或复电。

该断电控制器采用本质安全型电源供电，有安全、可靠、稳定、方便的特点。

防爆型式：矿用隔爆兼本质安全型； 防爆标志：Exd[ib]I Mb 。

二、主要特点1．具有可靠、稳定的断电功能, 能适应各种控制信号。

2．选用拨码开关，信号选择更方便可靠。

3. 整机功耗更小，断电距离大大增加。

4. 该断电控制器采用有源固态继电器，隔离更安全可靠方便。

5. 断电电压范围大，电压范围可达24V ～380VAC 。

6．体积更小，方便现场施工移动。

三、主要技术参数 1 环境条件1.1 在下列环境条件下可靠工作：a ）环境温度：0℃～40℃；b ）平均相对湿度：≤98％（+25℃）；c ）大气压力：80 kPa ～106 kPa ；d ）无显著振动和冲击的场合；e ）具有甲烷混合物及煤尘爆炸危险的煤矿井下。

KD G 18额定工作电压：18V控制开关矿用电控设备1.2 能承受的贮运条件：a）高温：+60℃；b）低温：-40℃；c）湿度：98％（+25℃）；d）振动：50m/s2；e）冲击：500 m/s2。

2 主要技术参数2.1电气性能a）额定工作电压18V.DC, 工作电压范围10～24V。

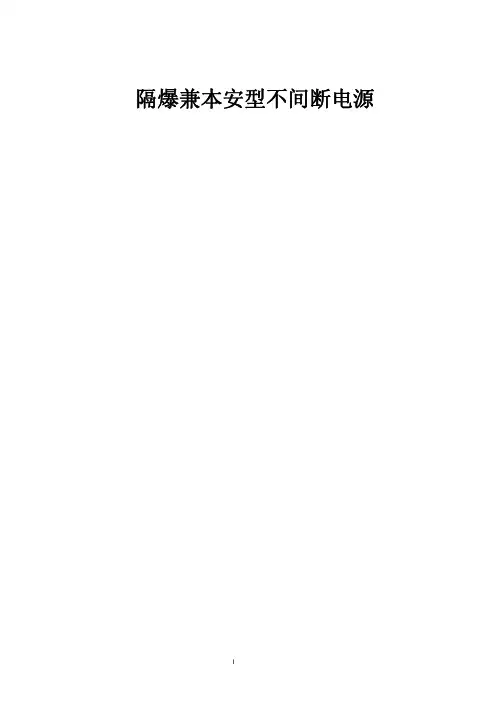

隔爆兼本安型不间断电源前言本标准是根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2000《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》确定标准的结构、技术要素及表述规则编制。

本标准根据相关的国家标准、行业标准以及《煤矿安全规程》的有关规定，结合本单位KDW660/18B隔爆兼本安型不间断电源的技术特点而制定的。

自本标准实施之日起，本单位生产的KDW660/18B隔爆兼本安型不间断电源均应符合本标准的规定。

KDW660/18B隔爆兼本安型不间断电源1范围本标准规定了煤矿井下用KDW660/18B隔爆兼本安型不间断电源的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于KDW660/18B隔爆兼本安型不间断电源（以下简称电源）。

2规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB191-2000包装储运图示标志GB4208-2008外壳防护等级(IP代码)GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB9969.1-1998工业产品使用说明书总则GB10111-88利用微机数骰子进行随机抽样的方法GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.4-2008电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击GB/T2423.10-1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动(正弦)MT209-90煤矿通信、检测、控制用电工电子产品通用技术要求MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT211-90煤矿通信、检测、控制用电工电子产品质量检验规则MT286-92煤矿通信、自动化产品型号编制方法和管理办法MT/T408-1995煤矿用直流稳压电源MT/T661-1997煤炭井下用电器设备通用技术条件MT/T154.2-1996煤矿用电器设备产品型号编制方法和管理办法AQ1043-2007矿用产品安全标志标识3产品分类3.1型号及其含义3.2防爆型式及防爆标志：防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I3.3外形尺寸、重量外形尺寸：长×宽×高（mm）：247×207×175。

矿用六大系统的分析及优势按照《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23 号）精神，煤矿加大安全生产“六大系统”建设力度，要求按计划、分阶段组织实施。

在煤矿六大系统的选择上，济南福深兴安科技有限公司有一套完善的发展管理体系，专门的技术开发团队和技术服务团队，不断地对产品进行开发和创新，让六大系统更加完善。

六大系统分析及优势：一、KJ353人员定位系统：系统简述（1）KJ353矿用人员管理系统由济南福深兴安科技有限公司，运用高科技手段开发研制。

系统的核心识别设备采用了具有国际先进水平的微波技术，该技术采用了当今最先进的0.18uM的微波芯片技术，使产品的性能和原来的微波技术相比得到了本质的改进，彻底解决了远距离、大流量、超低功耗、高速移动的标识物的识别和数据传输难题，而且成本较以往大大降低，同时也解决了中低频电磁波技术感应距离短、防冲突能力差的致命弱点。

（2）KJ353矿用人员管理系统能够及时、准确的将井下各个区域人员及设备的动态情况反映到地面计算机系统，使管理人员能够随时掌握井下人员、设备的分布状况和每个矿工的运动轨迹，以便于进行更加合理的调度管理。

当事故发生时，救援人员也可根据KJ353矿用人员管理系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。

（3）KJ353矿用人员管理系统是集井下人员考勤、跟踪定位、井下信息发布、灾后急救、日常管理等一体的综合性运用系统,集合了国内识别技术、传输技术、软件技术等最顶尖的产品和技术，是目前国内技术最先进、运行最稳定、设计最专业化的井下人员定位系统。

这一科技成果的实现，将为煤矿企业的安全生产和日常管理上台阶以及事故急救带来了新的契机。

通信方式1、系统通讯方式为主从双向半双工2、传输接口与上位计算机有线传输：RS232信号3、传输接口与读卡分站有线传输：CAN信号4、读卡分站与读卡器之间有线传输：CAN信号读卡容量系统读卡容量最多60000个。

GLC250/500矿用本安型超声波流量传感器产品使用说明书山东中煤电器有限公司2011 年10 月25 H1.概述 (3)1.1主要用途及使用范围 (3)1.2型号组成及代表意义 (3)1.3使用环境条件 (3)2 结构特征与工作原理 (4)2.1 结构 (4)2.2 工作原理 (4)3 技术特性 (5)3.1 产品执彳亍标准 (5)3.2 主要参数 (5)3.3 关联设备 (5)3.4 尺寸重量 (5)3.4.1 尺寸. (5)3.4.2 重量 (5)4 安装、调试 (5)4.1 安装条件、技术要求 (6)4.2 安装 (6)4.2.1 传感器的安装. (6)4.2.2 主机的安装. (11)4.2.3 接线 (11)4.3 调 (12)5 使用、操作 (14)6 故障分析与排除 (14)7 保养、维修 (15)8 运输、贮存 (15)9 开箱及检查 (15)10 订货 (15)安装使用产品前，应详细阅读使用说明书矿用本安型超声波流量传感器使用说明书1.概述1.1主要用途及使用范用矿用本安型超声波流量传感器（以下简称流量传感器）采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波传感器，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。

流量传感器使用了最新的著名国际半导体厂商生产的元器件，低功耗，高可鼎性，抗干扰，适用性好。

优化的智能信号自适应处理，用户无需任何电路调整。

先进的电路设汁、器件选用、优秀的硬件、软件设计，使流量传感器成为国内目前矿山行业的首选产品。

1.2型号组成及代表意义G L C 250/500L流量范围：500m3/h 管径范围:250mm------------- 超声波原理---------------- 流量------------------- 矿用传感器及墩感元件1.3使用环境条件——环境温度一5°C〜40°C；——海拔高度不超过2000m：——空气相对湿度不大于93% （25°C时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所;——在无显著振动和冲击的场所；——污染等级为3级； ——安装类别为II 【类。

安装前请阅读使用说明书V I T0KDW660/18B矿用隔爆兼本安型稳压电源安装说明书山西纬图矿山测控技术有限公司目次一、用途 (1)二、型号 (1)三、工作条件及技术参数 (1)四、接线示意图 (5)五、使用与维护 (5)六、注意事项 (5)七、故障判断及处理 (6)八、运输及贮存 (6)九、发货清单 (7)一、用途KDW/660/18B矿用隔爆兼本安型稳压电源，是为煤矿井下本质安全型产品KJ213-F矿用本安型安全监控分站、KJ313-F 型矿用本安型传输分站提供本质安全电源的稳压电源箱。

该电源箱具有备用电源功能，在交流停电的情况下，该电源箱可继续为设备提供两小时的供电。

该电源箱具有两路断电输出，具有断电器的功能，能执行设备发出的断电命令。

KDW660/18B矿用隔爆兼本安型稳压电源为矿用隔爆兼本质安全型产品，防爆标志：Exd[ib]l，适用于煤矿具有瓦斯与煤尘爆炸的危险环境。

二、型号：KDW 660/18BKD W660 / 18B矿用电源设备稳压电源登记序号系列产晶序号三、工作条件及技术参数4165042l工作条件a)环境温度：O℃~ 40℃b)相对湿度：≤95%RH (25℃)c)大气压力：86kPa一106kpad)无显著振动和冲击的场所；。

-1-e)有甲烷、煤尘爆炸性混合物，但无破坏绝缘的气体的煤矿井下。

井下严禁开盖。

2主要技术参数2.1输入电压AC.127V/380V，660V/50Hz(变压器抽头方式)2.2电源箱输电源波动范围a)电压：75-110%b)频率：(50±2)Hzc)失真：总的谐波分量应≤10%2．3额定功率：≤150W。

2.4本安直流电源输出电压。

（表1）表1 本安直流电源输出电压┏━━━━━━━┳━━━━━━━━━━━━━┓┃＼项目┃KDW660/18B型┃┃┣━━━━━━┳━━━━━━┫┃型号＼┃12V输出┃18V输出┃┃┃┃┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃路数┃l ┃8 ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电压┃12V ┃18V ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电流┃300mA ┃180mA ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃偏离值┃≤5% ┃≤5% ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃负载效应┃≤5% ┃≤5% ┃┃━━━━━━━━━┣━━━━━━━━╋━━━━━━━━━┫┃源效应┃≤5% ┃≤5% ┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃周期与随机偏移峰峰值┃┃≤250mV ┃┃┃≤250mV ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最大短路电流┃┃410mA ┃┃┃560mA ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最高开路电压┃12.5V ┃18.5V ┃┗━━━━━━━━━━┻━━━━━━━━┻━━━━━━━━━┛2.5电源箱备用电源a)电池数量：4组b)电池规格：镍氢电池单节型号QNY8c)电池容量：12V/8AH(型号10QNY8000镍氢电池组)d)转换时间：≤500mSe)工作时间：工作时间不小于2h(额定负载时)f）最高充电电压：14.2Vg）放电终止电压：10Vh)充电电流：≤1Ai)充电截止电压：≤14.2V备用电源具有双重过流、过压和短路保护功能，当故障排除后能自动恢复工作-3-2.6断电功能a)断电容量：AC. 660V/0.3A(阻性负载)b)断电路数：2路c)控制信号制式：高电平信号≥3VDC，低电平信号≤0.5V DC （本安）d)断电触点：常开／常闭转换继电器断开时电阻≥100MQ，继电器闭合时电阻≤0.2Ω2.7电缆参数：电源箱、分站到传感器的最大传输距离：2km(电缆分布参数：分布电容：≤0.06uF/km；分布电感：≤1.0mH/ km；直流电阻：≤12.8 Ω/km)四、接线示意图五、使用与维护1．设备在使用前首先核实井下的电压等级。

KDW49-660∕18型煤矿用隔爆兼本安电源KDW49型煤矿用隔爆兼本安电源用户手册常州市亚中监控设备有限公司1 概述KDW49-660(127)∕18型煤矿用隔爆兼本安电源（以下简称电源）是一种承诺在甲烷、煤尘等爆炸危险环境中使用的矿用隔爆兼本质安全型电源，具有体积小，重量轻，容量大等特点，现场安装、拆卸、移挪极为便利，后备电源的充放电及投入切换具备智能化，适用于各种矿用本质安全型设备的供电，是KJ218N型煤矿安全监控系统的要紧组成设备。

规格及型号：2 结构防爆标志：“Exd[ib] I”尺寸：406×296×180（mm）重量：43.1kg3 使用环境条件3.1 环境温度：0℃～+40℃；3.2 平均相对湿度：不大于95 %（+25℃）；3.3 大气压力：80 kPa～106 kPa；3.4 无明显振动和冲击的场合；3.5 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体场合。

4 要紧技术参数4.1 供电电压：AC 660V∕127V，50Hz。

4.2 电压波动范畴：75 %~110 %4.3 三路独立本安输出，每路参数如下：额定输出电压DC 18V ，额定输出电流450 mA过压爱护值≤19V过流爱护值≤500 mA输出电压偏离值≤5 %源效应5 %负载效应5 %周期与随机偏移峰—峰值≤250mV4.4 爱护方式：双重过压、过流爱护，自动复原。

4.5 工作方式：连续4.6 备用电池：电池容量24V∕7Ah（两节），供电时刻＞2 h5 工作原理电源由交流变换、操纵板、本安板、备用电池及防爆外壳等组成。

原理示意框图如图1：图15.1 交流变换（变压器）变压器输入电压为交流660V/127V。

变压器付边输出27V和33V两组交流电压，整流滤波后输出直流电，分不作为本安板、操纵板及电池充电的电源。

5.2 本安处理、输出电路变压器二次交流27V，整流滤波、DC/DC变换及本安处理后，输出1 8V直流（单路额定电流为450mA）。

在安装、使用产品前请仔细阅读产品使用说明书产品使用说明书KDG18型矿用断电仪执行标准：GB3836-2000、Q/MAS 59—2008版本号：Ver2.0出版日期：2008.12.15重庆梅安森科技发展有限责任公司警示：1、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！2、不得随意改变其组成设备！1 用途KDG18型矿用断电仪（以下简称“断电仪”），是一种实现区域内甲烷浓度显示、报警，并对被控电气设备进行闭锁、解锁控制的装置。

它包括断电仪主机，甲烷传感器、和报警显示装置等。

监控装置由本质安全型及隔爆兼本质安全型设备组成。

各主要设备明细见附录A。

装置连接图见图1。

适用于有瓦斯和煤尘爆炸的危险环境中。

该断电仪型号定义如下：KD G 18登记序号控制开关矿用电源、电控设备及组件2 主要特点a)具有2路本质电源输出，可连接2个甲烷传感器。

b)具有1路断电控制输出，能实现就地断电控制。

c)能巡回显示各路传感器的值，显示控制输出状态等。

3 适用环境3.1 断电仪在下列条件下应能可靠工作：a) 温度: 0℃～40℃；b) 相对湿度: ＜98% (25℃)；c）大气压力: 85 kPa～110 kPa；d）机械环境: 无显著振动和冲击的场合。

e)该断电仪适用于煤矿井下有瓦斯和煤尘爆炸的危险环境中。

3.2 断电仪能承受的最恶劣的贮运条件：a）高温：60℃；b）低温：-40℃；c）平均相对湿度：95%(25℃)；d）振动：50m/s2;e) 冲击：500 m/s24 供电电源a) 额定电压： 380V.AC、660V.AC，波动范围：标称值的75％～110％：b) 谐波：不大于5％；c) 频率：50Hz，允许偏差±5％。

5 断电仪组成断电仪由断电仪主机、传感器及声光报警器组成。

组成明细见附录A。

连接图如图1。

5.1 KDG18 断电仪主机a)输入电压： 380V.AC、660V.ACb)模拟量输入通道数：2；c)控制输出通道数：1；d)近程控制继电器的通断能力：660V/0.5 A；e)本安电源输出：18V/360 mA.DC 2 路f)备用电源工作时间（额定满负载条件下）：≥2h；g)备用电源电池型号：DZMJ-10铅酸电池，12 V/10 Ah；h)显示方式：4位数码管显示i)模拟量信号输入方式：200Hz～1000Hz5.2 KGJ28A 低浓度甲烷传感器a）测量范围：0.0%CH4 ～ 4.0%CH4b）元件检测响应速度：≤30sc）整机工作电压：9V～24V.DC（本安电源）d）整机工作电流：≤80mA（DC 18V）e）信号输出：200Hz～1000Hz5.3 KXH18 矿用本质安全型声光报警器a）工作电压：18V DCb) 工作电流：≤100mAc）报警强度：≥85dB(A)5.4YHT1型通用遥控器通用遥控器a）遥控距离：（0～1）mb)发射角度：≥120 ºc）电池型号：CR12205.5 电缆5.5.1 断电仪主机到传感器、声光报警器之间使用MHYVRP电缆，线径截面不小于1.5mm2 （电缆分布参数：R=12.8Ω/km单芯、L=0.8mH/km单芯、C=0.06μF/km）。

煤矿监测监控系统－实验指导书《安全监测监控》是一门技术基础课，其目的在于培养学生掌握安全监测监控的基本理论、基本技术，培养他们进行安全监测与监控的能力。
