KDW1140-18D矿用隔爆兼本安电源继电器箱工艺 文件

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)使用说明书中国矿业大学常州市新方矿用电器有限公司QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)一、用途及正常工作条件1、用途.QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(以下简称起动器),适用于煤矿井下和其他周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50HZ 、电压1140V或660V供电系统中，对额定工作电流至400A的三相鼠笼型电动机进行单机直接起动、停止控制，或用多台起动器对多台电动机进行顺序起动、停止控制，并对线路及电动机进行保护。

在停机时，可利用隔离换相开关进行换相。

必要时允许使用外壳上的操作手把由隔离开关带载分断。

本起动器增设了零序（选择性）漏电保护装置，为采区变电所放射式供电可靠性的提高提供了较为理想的设备。

同时，本起动器还带有高精度电量计量模块，可以对本起动器所控制的负载的用电进行电量计量，为煤矿的成本控制提供了一个有效的手段。

2、正常工作条件.a)周围空气温度-5℃～+40℃；b)安装地点的海拔不超过2000M；c)周围空气相对湿度不超过90%（+25℃）；d)无破坏绝缘的气体或蒸汽的环境中；e)能防止滴水的地方；f)无显著摇动与冲击振动的地方；g)与水平面的安装倾斜度不超过15度；h)安装类别Ⅲ类，污染等级3级。

二、主要技术特征,..1、额定工作电压：1140V、660V；2、额定工作电流:400A；3、额定工作制：8小时连续工作制；4、主电路通断能力：接通3150A；分断2520A；5、极限分断能力：4725A；6、保护：失压保护、过载保护、短路保护、断相保护、漏电闭锁保护、选择性漏电保护；额定工作电流整定值为80～405A；有过载、断相、短路保护功能；具有漏电闭锁保护功能；具有漏电保护功能；具有程序控制和联锁控制功能。

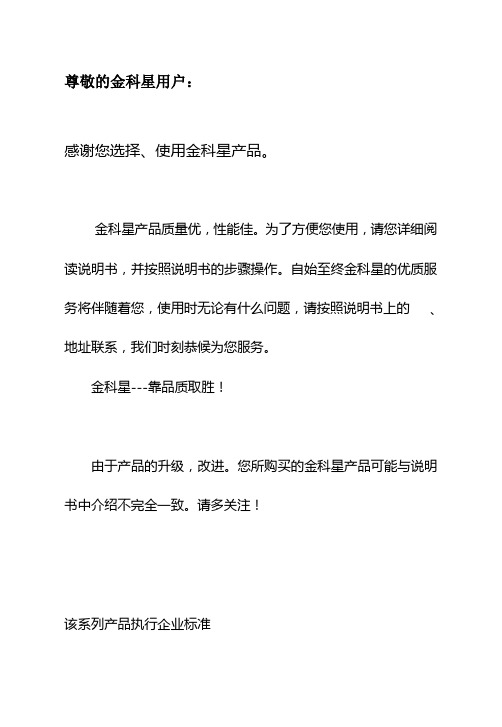

尊敬的金科星用户：感谢您选择、使用金科星产品。

金科星产品质量优，性能佳。

为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。

自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的、地址联系，我们时刻恭候为您服务。

金科星---靠品质取胜！由于产品的升级，改进。

您所购买的金科星产品可能与说明书中介绍不完全一致。

请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ022-2008安标编号：MAD080792目录敬告用户 (3)概述 (4)用途和适用范围 (4)开关整定 (8)结构 (10)工作原理 (11)使用与维护 (13)常见故障分析排除法 (14)注意事项 (14)订货须知 (15)售后服务 (15)电气原理图 (16)敬告用户：为更好的售后服务优质化，我公司专门制定了金科星用户指导安装维修卡，请您务必配合我们在“服务单位意见”一栏里填写您们的意见后，交给专门售服人员。

如果你感到服务不满意，可拒绝在安装、维修卡上签字，并向我公司反映，我公司会及时进行处理，保证您的满意。

附：金科星用户指导安装、维修卡一、概述QBZ4－2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器（以下简称起动器）是在QBZ4-4×80/660(380)S矿用隔爆型双电源双回路真空电磁起动器的基础上研发的新产品。

针对QBZ4-4×80/660(380)S电压等级和启动器容量局限于660v和80A上，为满足电压等级1140v的设备（如局部扇风机）我公司研发了QBZ4－2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器。

具有主起动器两回路手动起动，一个回路先启动，另一回路延时一定时间后自动启动。

当主起动器中任一回路出现故障时备用起动器两回路自动起动；其最大特点是两路电源分别在两个独立的防爆箱体上，只要将运行回路的转换开关打在单动位置，停下故障回路电源，就能在不停风的情况下，更换故障回路的本体。

组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。

多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。

根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。

组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。

如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。

建议存储时间不超过24个月。

存储环境相关温度：－20℃～50℃。

保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。

安装使用前请详细阅读使用该说明书QJZ-1600/1140-O 矿用隔爆兼本质安全型组合开关使用说明书泰安市众诚矿山自动化有限公司目录第一章概述--------------------------------------------------------------2 第二章总体结构及系统组成-------------------------------------- 4 第三章主要电气性能-------------------------------------------------7 第四章安装与接线----------------------------------------------------9 第五章操作说明----------------------------------------------- ----- 11 第六章使用和操作----------------------------------------------------22 第七章保养与维护----------------------------------------------------24 第八章包装、运输和贮存-------------------------------------------24 附录：1、电气原理图第一章概述1.1 产品特点QJZ-1600/1140-O矿用隔爆兼本质安全型组合开关（以下简称组合开关）采用工业专用可编程逻辑控制器(PLC)作为核心控制与保护元件，配以可编程10.4 英寸高清晰液晶显屏，组成目前最先进的矿用组合开关控制与保护系统。

加之良好的人性化设计，全中文人机交互式操作界面，具有技朮先进，操作简便的优点。

可编程逻辑控制器的使用使得组合开关之控制电路大大简化，极大地减少了开关硬件电路的故障率，提高了组合开关的可靠性。

与此同时，在不改变硬连接的情况下，通过修正程序，可方便地改变、增加组合开关的功能，这样即可在现场更好更快地适应煤矿用户根据实际运行工矿的需要而不断增长和变化的控制要求。

防爆电气性能检查细则一、一般规定：1、防爆电气设备（包括小型电器）、电缆的使用电压等级不得高于其标称电压等级，否则视为失爆。

2、高瓦斯、煤与瓦斯突出矿井使用的防爆磁力开关9#接线端接地或某种原因使防爆外壳带电的，视为失爆。

3、利用开关控制进线装置出入动力线的视为失爆（但出入检漏继电器，控制回路电源的除外）。

4、凡是防爆电气设备不论在井下任何地点使用，都应按防爆要求进行管理。

二、隔爆外壳必须有清晰的防爆标志，煤安标志。

有下列情况之一者为失爆：1、外壳有裂纹、开焊、严重变形的（变形长度超过50mm，且凸凹深度超过5mm 者）。

2、防爆外壳内外有锈皮脱落（锈皮厚度达0.2mm及以上）的。

3、隔爆室(腔)的观察孔(窗)的透明板松动，破裂或使用普通玻璃的。

4、隔爆设备隔爆腔直接贯通，去掉防爆设备接线盒内隔爆绝缘座的。

5、闭锁装置不全，变形损坏起不到闭锁作用的。

三、隔爆面应保持光洁、完整、需有防锈措施。

1、隔爆接合面结构参数要符合下述规定，否则为失爆:（1）电气设备静止部分隔爆接合面、操纵杆和轴及带轴承转轴的防爆接合面与相应外壳容积对应的最大间隙必须符合表一的规定。

快动门式的隔爆接合面的最小有效长度不小于25mm。

（2）隔爆接合面的平均粗糙度不得高于6.3μm。

（3）隔爆面无锈蚀（用棉纱擦后，仍留有锈蚀斑痕者为锈蚀，而只留云影，不算锈蚀）。

（4）用螺栓紧固的隔爆面:①螺栓、弹簧垫圈必须齐全和紧固（紧固程度以将垫圈压平为合格）。

②弹簧垫圈的规格须与螺栓相适应，（偶尔出现个别弹簧垫圈断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈不为失爆）。

③螺栓或螺孔不能滑扣（但换同径长螺栓加螺母紧固者除外）。

④螺栓和不透螺孔的配合，紧固后螺栓或螺孔上剩余螺纹轴向长度应大于弹簧垫圈厚度的1.5倍；螺孔周围及底部厚度大于3mm。

⑤同一部位螺栓、螺母规格应一致，钢紧固螺栓拧入螺母的深度不能小于螺栓直径。

⑥沉孔钢紧固螺栓伸入螺孔长度应大于该螺栓的直径，铸铁、铜、铝件不小于螺栓直径的1.5倍；如果螺孔深度不够，则必须上满孔。

QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。

起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。

二、 正常工作条件：1、 海拔高度不超过2000米。

KDW114018D矿用隔爆兼本安电源继电器箱工艺文件工艺文件第 1 册共 41 页共 1 册产品型号: KDW1140/18D产品名称: 矿用隔爆兼本安电源继电器箱产品图号: DY批准:2018年3月25日江苏三恒科技集团有限公司Jiangsu Shine Technology Group Co.,Ltd共 1 页批准2018/3GJJ-3H 工艺流程图名称电源继电器箱编号图号DYGJJ-3H 工艺讲明名称电源电路板编号DYDL 图号DYDY电源继电器箱电路板调试工艺1.要紧调试仪器及设备a) DY电路板调试装置 1台b) 0V～30V直流稳压电源 1台c) 示波器 1台d) 万用表 3块e) 调压器（0 V～30V） 1台f) 滑线电阻状（0～50 3A ） 1只g)47K多圈电位器 1只2.技术性能调试2.1调试电路图2更换标记数量更换单号签名日期签名日期第 1 页拟制张厚亮2018/3审核陶德保2018/3共 5 页批准2018/3江苏三恒科技集团有限公司制图：张厚亮制校：拟制张厚亮2018/3第 4 页审核陶德保2018/3共5 页批准2018/3GJJ-3H 工艺讲明名称电路板编号图号DY7、工作稳固性试验电源继电器箱处于通电状态，输入电源电压1140V或660V或127V，连续通电时刻≥168小时,每隔12h检查一次工作性能，试验终止时测试技术性能。

8、清洗刷漆调试、试验合格的产品，需清洗并刷二遍三防漆。

（按GJJ-3H-302“印刷线路板清洗、上三防漆工艺”要求进行）。

工位器具：印制板凉干架。

9、调试过程中有关注意事项：9.1调试及检验人职员作时，必须严格安全操作规程，发觉专门情形及时切断电源处理9.2工作稳固性试验（老化试验）在通电168小时后，应将电源改变连续老化，以检查电源工作是否正常。

接线图：图1变压器接线示意图：电池接线示意图更换标记数量更换单号签名日期签名日期拟制张厚亮2018/3第 2 页审核陶德保2018/3共 3页批准2018/3GJJ-3H导线及扎线产品名称电源继电器箱名称江苏三恒科技集团有限公司制图：张厚亮制校：。
