供配电知识：照明配电线路材料有哪些
1、BVV双层护套聚氯乙烯铜芯电线
虽然由于家装布线的电线种类比较丰富，但是这类电线却是一种非常安全的材料，该种型号的电线，里层是绝缘层，外面再包一层保护层。
可固定敷设于室内（明敷、暗敷或穿管），也可用于室外，或作设备内的安装线，是室内装饰中用途广的电线。
2、配电开关箱
该配电开关箱可悬挂明装，也可嵌入暗装，适用于交流500V及以下单相三线及三相五线系统中，作为非频操作照明负载之用。
箱内安装DZ12-60型自动开关，也可根据需要更换为JC8型漏电
开关或插座。
3、空气自动开关
DZ12-60系列塑壳自动开关，内有热脱扣器和电磁式脱扣器装置，具有过载及短路保护性能，使电器设备不因过载而损坏，电线导线不因短路而烧毁。
适用于交流50-60Hz，电压500V的电路中，作不频繁地接通和断电之用。
4、用电器具（灯具、电器、插座、开关）
室内装饰工程中的用电器具主要指各式灯具、电器插座、开关装置等。
一、实验目的1. 理解照明配电系统的基本组成和功能。
2. 掌握照明配电系统的主要元件及其工作原理。
3. 学会照明配电系统的安装、调试和运行维护方法。
4. 提高对照明配电系统安全性和可靠性的认识。
二、实验原理照明配电系统主要由电源、配电箱、线路、灯具、开关、插座等组成。
其工作原理是：电源通过配电箱分配到各个灯具，实现照明功能。
同时，系统还需具备保护、控制和调节等功能。
三、实验器材1. 照明配电箱2. 线路（包括电源线、控制线、照明线等）3. 灯具（包括白炽灯、荧光灯、LED灯等）4. 开关、插座、熔断器等5. 电工工具（如剥线钳、螺丝刀、万用表等）四、实验步骤1. 系统组装（1）根据实验要求，将照明配电箱、线路、灯具、开关、插座等元件按照设计图纸组装成照明配电系统。
（2）连接电源线、控制线、照明线等，确保连接牢固。
（3）检查系统连接是否正确，无误后进行下一步。
2. 系统调试（1）打开电源，检查各灯具是否正常点亮。
（2）调整开关，观察灯具是否按预期工作。
（3）检查线路是否存在漏电、短路等现象。
3. 系统运行（1）系统运行过程中，观察灯具亮度、稳定性等指标。
（2）检查线路、开关、插座等元件是否正常工作。
（3）记录实验数据，如系统功耗、电压、电流等。
4. 系统维护（1）定期检查线路、灯具、开关、插座等元件，确保其正常工作。
（2）发现故障及时排除，避免事故发生。
（3）记录维护情况，为后续实验提供参考。
五、实验结果与分析1. 系统功耗实验中，照明配电系统功耗约为XXW。
根据实验数据，可计算系统效率、功率因数等指标。
2. 电压、电流实验中，系统电压稳定在XXV，电流约为XXA。
通过电压、电流测试，可了解系统工作状态。
3. 灯具亮度实验中，各灯具亮度符合设计要求。
通过调整开关，可实现对灯具亮度的控制。
4. 系统可靠性实验过程中，系统运行稳定，未出现故障。
说明系统具有较高的可靠性。
六、实验总结本次实验，我们成功地组装、调试和运行了一个照明配电系统。
教学楼供配电系统设计-建筑供配电与照明课程设计教学楼供配电系统设计是建筑供配电与照明课程设计中的一个重要部分。
下面是一个详细的教学楼供配电系统设计的步骤：1. 确定负荷需求：首先需要确定教学楼的负荷需求，包括照明、空调、电梯、计算机设备等。
根据教学楼的用途和规模，计算出每个房间或区域的负荷需求。
2. 确定电源容量：根据负荷需求计算出教学楼的总电源容量。
通常使用的电源是交流电，根据负荷需求确定所需的额定电压和额定电流。
3. 设计电缆线路：根据教学楼的布局和负荷需求，设计电缆线路。
需要确定每个房间或区域的电缆长度、截面积和材料。
根据电缆的额定电流和电压降，选择合适的电缆规格。
4. 设计配电盘：根据负荷需求和电缆线路设计，设计配电盘。
配电盘用于将电源分配到各个房间或区域。
需要确定配电盘的额定电流和额定电压，选择合适的开关和保护装置。
5. 设计照明系统：根据教学楼的照明需求，设计照明系统。
需要确定每个房间或区域的照明功率、灯具数量和位置。
根据照明系统的设计，选择合适的灯具和控制装置。
6. 安全考虑：在设计过程中，需要考虑供配电系统的安全性。
包括过载保护、短路保护、漏电保护等。
需要选择合适的保护装置和安全设备，确保供配电系统的安全运行。
7. 节能考虑：在设计过程中，需要考虑供配电系统的能耗和节能措施。
可以采用节能灯具、自动控制系统、能量回收装置等，减少能耗并提高能源利用效率。
8. 标准和规范：在设计过程中，需要遵循相关的标准和规范。
包括国家电气安全标准、建筑电气设计规范等。
确保供配电系统的设计符合安全和技术要求。
以上是一个教学楼供配电系统设计的详细步骤。
在实际设计中，还需要考虑具体的建筑结构、用途和预算等因素，进行合理的设计和优化。
环境设计规范要求中的电气线路与照明布置要求在环境设计规范中，电气线路与照明布置是非常重要的一部分。
合理的电气线路安排和科学的照明布置不仅能提供舒适的照明环境，提高室内视觉效果，还能保证电气设备的正常运行和安全使用。
本文将从电气线路要求和照明布置要求两个方面进行详细阐述。
一、电气线路要求1.总体要求电气线路的设计应符合国家电力法规和相关标准，确保电气设备的正常运行和人身安全。
2.电气线路设计原则（1）合理布置：根据不同功能区域的用电需求和工艺要求，科学合理布置电气线路，避免交叉干扰和短路风险。
（2）分区独立：不同功能区域的电气线路应分区独立设计，避免设备过载和电源供应不足。
（3）保护措施：根据电气负载和工作环境的特点，配备过电流保护、漏电保护等对人身安全具有保护作用的装置。
3.线路敷设要求（1）电缆敷设：电缆应敷设在电缆沟槽或电线槽中，要求敷设平整、整齐、牢固，避免弯曲过度和受力。
（2）导线敷设：导线应采用合适的敷设方式，杜绝交叉和搭挂，减少电气能量的互相干扰。
（3）接地要求：电气设备和金属构件应进行可靠的接地，确保人身安全和设备正常运行。

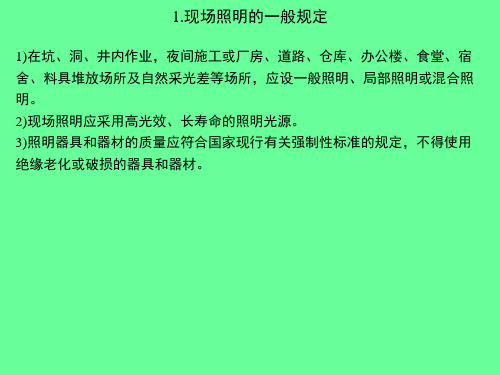

二、照明布置要求1.灯具选择（1）功能需求：根据不同功能区域的用途要求，选择适合的灯具类型和数量，确保照明效果能满足室内视觉需求。
（2）能效要求：选择节能的灯具，提高照明效果的同时降低能耗，符合可持续发展的要求。
2.照明亮度要求（1）通用区域：根据工作或活动的需要，在通道、走廊、大厅等通用区域保持适当的照明亮度，以确保人员的正常活动和安全。
（2）办公区域：办公区域的照明亮度应保持适宜的水平，避免灯光过弱或过强对工作产生不利影响。
（3）展示区域：针对展示区域的特点和展品需求，设计合理的照明方案，突出展品的特色和细节。
3.照明配电系统照明配电系统的设计应满足负荷需求，确保每个灯具能正常运行，并配备过载、短路等保护措施。
4.灯具安装和维护灯具的安装应符合安全规范，注意固定和接线的可靠性，避免安装不稳和电气线路短路风险。
照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。
首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。
如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。
照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。
开路会造成用电器无电流通过而无法正常工作。
2.短路就是指电流没有经过用电器而直接构成通路。
一、填空题1、一种完整旳电力系统由多种不同样类型旳发电厂、变电所、输电线路及电力顾客构成。
2、供电旳基本要是求安全、可靠、优质、经济。
3、6~10 kV室内变电所布置重要由高压配电室、变压器室、低压配电室三部分构成。
4、避雷器是一种专用旳防雷设备。
它重要用来保护保护电气设备，也可用来防止雷电波沿架空线路进入建筑物内，还可用于克制操作过电压等。
5、为了保证前后级保护装置动作旳选择性，过电流保护装置旳动作时间应按其动作时限特性分进行整定。
对于定期限过流保护，可取因采用DL型电流继电器，其可动部分惯性小，可取0.5;对于反时限过流保护，因采用GL型电流继电器其可动部分（铝盘）惯性较大，可取0.7秒。
6电力线路旳敷设方式有直接埋地、电缆沟敷设、沿墙敷设和电缆桥架敷设。
7、电力线路旳电阻RWL旳计算措施为lR0;电力线路电抗XWL旳计算措施为lx。
8、并联电容器是改善功率因数旳人工赔偿措施，在供电系统中装设旳位置有高压集中赔偿、低压集中赔偿、低压单独就地赔偿等三种措施。
9、建筑物直击雷防护装置包括接闪器、引下线、接地装置等；接闪器是专门用来接受雷击旳金属导体。
常用旳接有避雷针、避雷器、避雷网、避雷带。
二、单项选择题1、终端变电所变压器二次侧电压为（ A ）。
A、400VB、380VC、220VD、110V2、二级用电负荷要采用（ B ）。
A、两路以上独立电源供电 B.两回路供电 C.单路供电 D.环网供电3、大型企业供电一般采用（ B ）。
A.直接供电B.一次降压供电C.二次降压供电D.二次配网供电4、具有反时限动作特性旳继电器为（ B ）。
A.电磁式电流继电器B.电磁式时间继电器C.电磁式信号继电器D.感应式电流继电器5、在二次电路中，时间继电器旳作用是为了保证继电保护旳（ D ）。
A.选择性B.速动C.可靠性D.敏捷性6、十八大会议现场旳用电设备属于（ A ）。
A.一级负荷B.二级负荷C.三级负荷D.四级负荷7、对线路断路器进行定期检修或故障检修后，送电时各开关闭合旳先后次序是（ A ）。
配电线路与照明第一章配电线路的结构※一、重点、难点：1.了解配电线路的发展概况；2.掌握配电线路的结构；3.掌握及电力系统的概念；4.了解架空配电线路的结构参数5.了解电力电缆线路的结构※二、主要内容：◆配电线路是电力系统的重要组成部分，按结构可分为：①架空线路；②电缆线路。
架空线路将导线架设在杆塔上，并暴露于空气中，电缆线路是将电缆敷设于地下或水底。
架空线路的优点：①结构简单；②架设方便；③投资少。
④传输电容量较大，电压高；⑤散热条件好；⑥维护方便。
电缆线路与架空线路相比，具有下列主要优点：①不易受周围环境和污染的影响，送电可靠性高；②线间绝缘距离小，占地少，无干扰电波；③地下敷设时，不占地面与空间，既安全可靠，又不易暴露目标。
电缆线路虽然具有上述优点，但也存在着不足之处：①成本高，一次性投资费用比较大；②电缆线路不易变动与分支；③电缆故障测寻与维修较难，需要具有较高专业技术水平的人员来操作。
架空配电线路的组成：①基础；②导线；③杆塔；④横担；⑤绝缘子；⑥金具；⑦拉线。
电杆基础：作用主要是防止电杆因承受垂直荷重、水平荷重及事故荷重等所产生的上拔、下压甚至倾倒等。
◆导线：作用是传导电流，因此要求导线应具有良好的导电性能。
对导线材料有如下要求：①导电性能好，以减小线路的功率损耗、电能损耗及电压损失；②机械性能好，即抗拉强度高，且具有一定的弹性和柔韧性，不易折断；③耐化学腐蚀性能好，能适应不同污秽环境条件；④质量轻，性能稳定，经久耐用，价格低廉。
架空电力线路一般都是用裸导线铺设的。
裸导线的结构又可分为：①单股线；②单金属多股绞线；③复金属多股绞线。
多股线比单股线有明显的优点：①多股线比单股线的机械强度高；②多股线比单股线柔性好，施工方便；③多股线比单股线的耐振能力强。
架空线路导线的型号，按国家标准规定，一般以三部分表示：第一部分是表示导线材料，第二部分表示结构特征，第三部分表示导线截面面积大小。
常用符号的意义如下：T—铜线； J—绞制； F—防腐；L—铝线； J—加强型； R—柔软；G—钢线； Q—轻型； Y—硬。
导线型号举例：TJ—25 表示截面为25mm2的铜绞线；LJ—35 表示截面为35 mm2的铝绞线；LGJ—50 表示截面为50 mm2的钢芯铝绞线；LGJJ—70表示截面为70 mm2的加强钢芯铝绞线。
导线在杆塔上的布置方式通常可以分为以下几种：①三角排列；②水平排列；③垂直排列。
◆杆塔：用来安装横担、绝缘子和架设导线，使导线与导线之间、导线和杆塔之间、导线和大地之间保持规定的距离。
木杆按杆塔所用的材料铁塔钢筋混凝土杆杆塔直线杆：用于线路的走向成直线处；转角杆：用于线路转角处；终端杆：最末一个杆塔；按杆塔用途可分为分歧杆：用于线路分支处；耐张杆：承受较大拉力的杆塔；跨越杆：用于线路与河流、山谷、铁路等交叉跨越的地方。
杆塔保管时应注意：①电杆堆放场地应平整夯实；②电杆应按规格、型号分别堆放，锥形杆梢径≤400m时，堆放不易超过6层，否则，不易超过4层；③电杆堆垛应放在垫木上，层与层之间应以垫木隔开，每层垫木支撑点应在同一平面上，各层垫木位置应在同一垂直线上；④电杆应根据不同杆长分别采用两支点或三支点进行堆放，杆长≤12m，采用两支点支撑，杆长＞12m。
电杆、导线、避雷线上的风压力电杆两侧垂直荷载的差异对电杆产生的弯矩，将其折合成水平分量水平荷载转角杆导线、避雷线张力的转角合力即角荷分支杆分支线的张力杆塔荷载导线、避雷线的不平衡张力导线、避雷线、绝缘子、金具、横担及杆上电气设备等重力垂直荷载导线、避雷线等覆冰的重力电杆本身及基础的重力横担常用的类型：①单横担；②双横担；③带斜撑双横担◆架空配电线路常用的绝缘子主要有：①针式；②柱式；③悬式；④棒式；⑤蝶式；⑥瓷横担式；⑦合成绝缘子。
绝缘子选用要求：①绝缘子的组装方式应防止瓷裙积水；②绝缘子的泄露比距应满足污区分布图的要求；③为保证绝缘子机械强度试验的安全系数，根据架空绝缘配电线路设计技术规程不应小于下列数值：柱式、针式绝缘子为2.5，悬式绝缘子为2.0，碟型绝缘子为2.5；④外观检查。
◆金具现场检查要求：①金具表面应无气孔、渣眼、砂眼、裂纹等缺陷，耐张线夹、接续线夹的引流板表面应光洁、平整，无凹坑缺陷，接触面应紧密。
②线夹、压板、线槽和喇叭口不应有毛刺、针刺等，各种线夹或接续管的导线出口，应有一定圆角或喇叭口。
③金具的焊缝应牢固无裂纹、气孔、夹渣，咬边深度不应大于1mm，以保证金具的机械强度。
④金具表面的镀锌层不得剥落、漏镀和锈蚀，以保证金具的使用寿命。
⑤各活动部位应灵活，无卡阻现象。
⑥压缩型金具应做压接起迄点位置的标志。
⑦作为导电体的金具，应在电气接触表面上涂以电力脂，并需用塑料袋密封包装。
⑧电力金具应有清晰的永久性的标志，含型号、标志应厂标及使用导线截面或导线外径等。
◆电力电缆用于电力的传输与分配网络。
因此，它必须满足输电、配电网络对电力电缆提出的各项要求：①能承受电网电压，包括工作电压、故障过电压和大气、操作过电压；②能传送需要传输的功率，包括正常和故障情况下的电流；③能够满足安装、敷设、使用所需要的机械强度和可曲度，并耐用可靠；④材料来源丰富、经济、工艺简单、成本低。
油纸绝缘按绝缘材料塑料绝缘橡胶绝缘交流电缆按传输电能形式直流电缆统包型分相型按结构特征钢管型扁平型自容型电力电缆直埋（土壤）架空（空气）水下电缆按敷设环境盐雾高落差多移动潮湿区其他分类按电缆芯数电力电缆的构造：①导体；②绝缘层；③保护层。
电缆三头：①户内头；②户外头；③中间头。
※三、所需学时：本章建议讲授8学时。
※复习题一、填空题1.配电线路是电力系统的重要组成部分，按结构可分为：（）、（）。
2. 架空线路将导线架设在（）上，并暴露于空气中，电缆线路是将电缆敷设于（）或（）。
3.架空配电线路是由（）、（）、（）、（）、（）、（）、（）组成。
4. TJ—25表示截面为25mm2的（）绞线。
5. 导线在杆塔上的布置方式通常可以分为（）、（）、（）。
6. 横担常用的类型有（）、（）、（）。
7. 架空配电线路常用的绝缘子主要有（）、（）、（）、（）、（）、（）、（）。
8. 电力电缆是由（）、（）、（）组成。
二、简答题1.架空线路和电力电缆各有何优缺点？2.架空线路由哪些元件组成？其作用如何？3.导线在杆塔上的排列方式有哪几种，特点如何？4.杆塔分为哪几类？应用在什么场合？5.杆塔在保管和运输时应注意什么？6.如何进行绝缘子的外观检查？7.如何进行金具的现场检查？8.电力电缆主要由哪几部分组成？9.什么叫电缆三头？其作用如何？第二章配电线路的安装※一、重点、难点1.掌握电杆的安装以及横担的组装；2.了解电力电缆终端头及中间头的制作；3.掌握母线的分类及结构特点；4.掌握接地装置的安装。
※二、主要内容：◆电杆的运输：①汽车运输电杆；②人力抬运电杆；③胶轮车运输电杆；直接起立法：①人员安排；②在杆根下滑侧的坑壁立一块木板，使杆根容易下到坑内；③由4～5人用肩和手抬起电杆梢部；④随着电杆慢慢立起，抬杆人员逐渐向杆根方向移动；⑤当电杆与地面成300后，抬杆人员减少为2人，增加杆前拉绳子的人数；⑥当电杆与地面成700时，放慢拉绳子的速度，拉后绳的人主要防止反方向倒杆；⑦当电杆与地面垂直时，拴在电杆上的三根绳子应互成1200；⑧校正位置，填土夯实。
杈杆法：①做三幅杈杆，分别为4、5、6m杈杆直径100～120mm；②立杆时先将端部抬起；③将电杆用支架顶住；④当电杆竖立较高，杈杆吃不上力时，应把杈杆的着力点向下移，在移动时，先移一副杈杆，吃上力后，再移另一副。
⑤电杆立起后，要移一副杈杆到反面去防止电杆向前倾倒；⑥电杆立好后，调整杆根在坑中心；⑦然后填土，边填边夯，如土质过松应填加石块，基础填牢后才可拆卸架脚和拉绳。
汽车起重机立杆：①先将汽车起重机开到距杆坑适当位置加以稳固；②然后把起重钢丝绳结在距电杆底部1/2～2/3处；③在距杆顶50mm处结三根调整绳；④起吊时，一个指挥，三个拉调整绳，两个负责电杆底部入坑；⑤电杆竖起后，校正位置，填土夯实。
◆横担的安装位置：①直线杆的横担应安装在负荷侧；②转角杆、分支杆、终端杆以及受导线张力不平衡的地方，横担应安装在张力方向侧；③多层横担均应装在同一侧。
横担安装的要求：①横担的上沿应装在离杆顶100mm处，并应装得水平，倾斜度不大于1%；②在直线段内，每挡电杆上的横担必须互相平行。
导线的安装：①放线；②架线；③紧线；④固定导线⑤架空铝导线的连接；⑥低压架空接户线的安装；⑦低压进户线的安装◆电力电缆的敷设的基本要求：①电缆敷设前应核对电缆的型号、规格是否与设计相符，并检查其有无有效的实验合格证；②敷设前应对电缆进行外观检查，检查电缆有无损伤和两端的封铅状况；③在电缆敷设、安装的过程中以及在电缆线路的转弯处，为防止因弯曲过度而损伤电缆，规定了电缆允许最小的弯曲半径；④当采用机械牵引方法敷设电缆时，应防止电缆因承受拉力过大而损伤；⑤油浸纸绝缘电缆在低温时，电缆油的粘度较大，尤其不滴流电缆油的粘度更大，因而导致绝缘纸层间的润滑性能降低，使电缆变硬、变脆、弯曲时容易损伤。
◆母线按外形和结构可分为：①硬母线；②软母线；③封闭母线。
准备工作准备机具和材料检查母线及各部件质量是否合格母线矫直母线的测量和尺寸的决定硬母线安装母线配制母线下料母线弯曲时的形式：平弯、立弯、扭弯和折弯母线搭接母线安装软母线安装：①准备工作；②放线下料；③压接；④架设；◆接地装置的作用：是将电流引入地中。
按照接地的目的不同可分为：工作接地和保护接地。
接地装置的组成：接地体和接地线接地体又分为：自热接地体和人工接地体接地线又分为：接地干线和接地支线接地装置的安装一般在基础施工和设备安装中进行。
电气装置中必须接地的地方：①电机、变压器、照明器具、携带式或移动式用电器及其他电气设备的底座和外壳；②电气设备的操作机构；③电流互感器和电压互感器的二次绕组；④电力电缆的金属外皮，电缆终端头金属外壳，导线金属保护管等；⑤装有避雷线的电力线路杆塔；⑥配电盘与控制盘的框架；⑦屋内外配电装置的金属构架和钢筋混凝土构架以及靠近带电部分的金属遮拦；⑧装在配电线路构架上的开关、电容器等电气设备；⑨避雷针、避雷线、避雷器；⑩居民区内，无避雷线的小接地短路电流线路的金属杆塔和钢筋混凝土杆。
◆人工接地线的安装：①垂直接地体与接地干线连接板的焊接；②接地网中各接地体间的连接；③室内接地干线的安装；④室内接地干线由建筑物内引出安装；⑤接地线穿越墙壁、楼板的安装；⑥接地干线的连接；⑦接地支线的安装。
接地干线连接采用焊接。
连接形式有以下几种：①圆钢直角搭接；②圆钢直接搭接；③圆钢与扁钢搭接；④扁钢直接搭接；⑤扁钢与多股导线的连接包应力锥型户内、户外终端头的制作：①剥除塑料护套；②锯钢甲、剥除内护套及内填料；③焊接底线；④套手套；⑤剥切屏蔽层；⑥包应力锥；⑦压接线端子；⑧包保护层及标明相色；⑨户外终端头。
