《照明电路安装》课件

《照明电路安装》课件

万用表
用于测量电压、电 流和电阻等电气参 数。
03
照明电路安装流程
电路设计
确定照明需求
根据房间的功能和使用需求，确 定所需的照明方案和灯具类型。
绘制电路图
根据照明需求，绘制出详细的电路 图，包括电源、开关、灯具等的位 置和连接方式。
计算负载
根据灯具的功率和使用时间，计算 出电路的总负载，以选择合适的电 线和开关。
实践操作评价与总结
对实践操作进行了评价，并总结了经验教训，以便更好地掌握照 明电路安装技能。
THANKS
感谢观看
定期检查开关、插座的紧固情况，发现松动应及时紧固。
照明灯具安装不牢固
确保灯具安装牢固，防止灯具掉落造成伤害。
照明电路的维护与保养
定期清理电路板灰尘，保持清洁干燥 。
定期检查照明灯具的亮度、色温和使 用寿命，及时更换老化或损坏的灯具 。
检查电线连接处是否松动、氧化或过 热，及时处理。
05
案例分析与实践操作
02
照明电路材料与工具
导线与电缆
01
02
03
导线类型
根据用途不同，导线可分 为单股线和多股线，单股 线又可分为硬线和软线。
电缆类型
电缆分为电力电缆和控制 电缆，电力电缆用于传输 电能，控制电缆用于传输 信号。
导线规格
导线的截面积和颜色应符 合国家规范，常用的截面 积有1.5平方毫米、2.5平 方毫米、4平方毫米等。
照明电路的类型与特点
总结词
照明电路的类型与特点
详细描述
照明电路根据不同的分类标准可以分为不同的类型，如按使用光源可分为白炽灯 、荧光灯、LED等，按连接方式可分为串联、并联、混联等。不同类型的照明电 路具有不同的特点和使用场合。

《照明电路的安装》课件

《照明电路的安装》课件
直种大它
接成实是
影就训学
响感项生
.
到 后 面 的 项 目 实 施 。
失 败 可 能 使 学 生 消 极 下 去
目 ， 完 成 得 好 学 生 会 有 一
进 中 职 来 ， 首 次 进 行 的 较
《照明电路安装》
知识目标 ：
2知道照明电路的安装工艺 4知道灯具的工作原理 6仪器仪表的使用知识
1懂照明电路图的识读 3了解安全用电的常识 5电工工具的使用知识 7电工器材的选用知识
选取器材的能力 与仪表使用
动手能力与 团队精神
动手分析能力
学生 思考、讨论、查阅 选取器材工具仪表 分组、动手安装 与检测
故障排除
教师
双控照明 介绍
需要哪些 器材工具仪表
多媒体 情境引入 提问激励
做 什 么
指导 如
启发
何 做
任务一 课题的介绍
任务二 课题的准备
双控照明安装
演示 自
督导 组织
己 做
任务三 课题的实践
总分
总分
标准分值
得分
5 10
10 10 15 5 5
4 7 4
7 3 5 5 5
100
谢谢！
◆ 理论考核
（占总考核的20%）
理论笔试（10%）
四 、学习效果评价
项 目 评 价 表
项目名称
项目承接人
评分内容 自主学习： 是否完成资料查阅 资料查阅完成质量 项目实施： 电路是否安装正确 电路安装是否完成 电路是否检测成功 是否符合安全文明生产 是否在规定的时间内完成 检查评价： 是否能如实填报检查单、评价表 项目陈述思路是否清晰 回答问题是否正确 资料整理： 资料是否齐全 整理是否规范 请描述本项目的优点 有待改进之处 改进方法

《照明电路安装》课件

《照明电路安装》课件

材料准备：电线、开关、插 座、灯具等
电路设计：根据家庭布局和 需求进行设计
案例背景：家庭照明电路安 装
施工步骤：测量、布线、安装 开关、安装插座、安装灯具等
注意事项：安全第一，遵守施 工规范，确保电路安全可靠
案例总结：家庭照明电路安装 需要专业人员操作，确保安全
可靠。
公共场所：商场、酒店、办公楼等 照明需求：满足不同区域的照明需求，如大厅、走廊、卫生间等 照明设计：考虑照明效果、节能环保等因素 电路安装：按照设计图纸进行电路安装，确保安全可靠 验收标准：符合国家相关标准和规范，确保照明效果和使用安全 维护保养：定期检查和维护，确保照明系统的正常运行
导线：传输电能 开关：控制电路通断 电源：提供电能
灯泡：发光发热，提供照明
保险丝：保护电路，防止过 载
插座：连接电源和用电设备
电流：电荷的定向移动形成电流 电压：电势差，推动电流流动的力量 电阻：阻碍电流流动的能力 欧姆定律：电流、电压、电阻之间的关系 电路元件：电源、电阻、电容、电感等 电路连接方式：串联、并联、混联等
安装灯具：将灯具固定在安装位置，确保牢 固
安装开关：将开关固定在安装位置，确保牢 固
检查线路：检查线路是否连接正确，有无短 路、漏电等情况
通电测试：通电测试灯具和开关是否正常工 作，如有问题及时解决
检查电线是否连接正确，是否有松 动或破损
检查灯具是否安装牢固，是否正常 工作
添加标题
添加标题
添加标题
色和规格要与设计图纸一致 检查线路：检查线路是否连接正确，是否有短路、漏电等现象
通电测试：通电测试，确保配电箱能够正常工作
测量导线长度
剥线
固定导线
测试导线是否通电

照明电路和安全用电培训课件.pptx

照明电路和安全用电培训课件.pptx
额定电流，即9.45＜10 ∴应选用额定电流为10安的保险丝，直径为1.51mm
答：应安装直径为1.51mm的保险丝。
安全用电
1、什么是触电？ 2、安全电压是多少？ 3、触电的形式有那些？ 4、用电原则
是否人体一接触到电就称为触电呢？
一、什么是触电？
❖当通过人体的电流为100-200微安时，对人无 害，反而能治病。
荧光灯的功率应为灯管功率与整流器功率之和。
• 分支负荷电流的计算.
– 单相电动机
• 单相电动机如洗衣机、电冰箱用电动机的电流，可
按下式计算：
电流(
A)＝电压(V
)
功率(W ) 功率因数
效率
• 如果电动机铭牌上无功率因数和效率数据可查，则 电动机的功率因数和效率都可取0.75。
• 例：一台单相吹风电动机，功率为750W，正常工作 时，它自电源吸取的电流为：
②螺丝口灯泡的螺旋套接到零线上。因 为一般情况下，零线连着地，这样人体 不小心碰到螺旋套灯座，人也不会触电。
– 白炽灯照明线路的安装
• 单联开关控制白炽灯接线原理图
• 双联开关控制白炽灯接线原理图
白炽灯的安装
灯座、灯、开关
火线
零线
零线
卡口式
零线
火线 零线
（螺旋套）
火线
螺旋式
火线
荧光灯的安装
荧光灯电路原理图
• 10、人的志向通常和他们的能力成正比例。20:33:5920:33:5920:338/17/2020 8:33:59 PM
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.8.1720:33:5920:33Aug-2017-Aug-20
• 12、越是无能的人，越喜欢挑剔别人的错儿。20:33:5920:33:5920:33Monday, August 17, 0.75 0.75

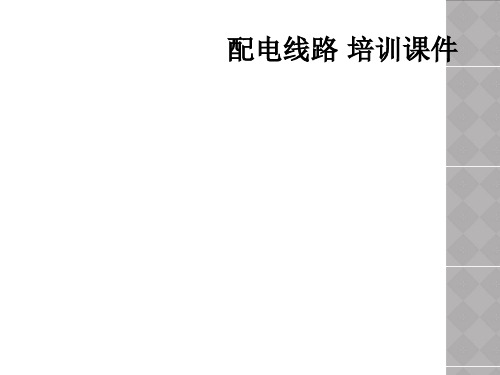

配电线路 培训课件

配电线路 培训课件
1.4.3 杆长选择
（1）典型设计中水泥杆按杆长分为10m、12m、15m、18m四种规格； 钢管杆按杆长分为10m、13m、16m、19m、22m五种规格。
（2）12m水泥杆和10m钢管杆、15m水泥杆和13m钢管杆、18m水泥 杆和16m钢管杆可分别构成一使用系列。
（3）10m、12m水泥杆及10m钢管杆仅适用于单回路线路；15m水泥 杆及13m钢管杆适用于单回路线路及双回路线路；18m水泥杆及16m钢管 杆则适用于三回路线路及四回路线路。
课程内容简介
(5)金具、绝缘子选用及其它。 介绍金具和绝缘子选用及绝缘导线防雷、柱上开关及电缆头布置、配 电自动化终端及配套装置、耐张及分支杆引线布置、线路标识及警示装置 等。 (6)选用示例 给出两则示例，介绍杆型、杆头、金具、绝缘子的选用，并给出了上 报物料示意表。
课程说明（1）
本课程主要面向：
配电线路 培训课件
课程内容简介
介绍国家电网公司配电网工程典型设计（2013版）10kV架空线路分册 的主要内容、设计原则、典型图纸、查用方法和注意事项等。
介绍分为四个部分： (1)设计总说明 介绍各章节的组成内容、架空配电线路的气象条件、导线选取和使用、 杆型选取和使用、杆头汇总表、杆型汇总表、绝缘配合和接地、12～16 章内容简介以及主要设计图纸查用流程等。 (2)导线应力弧垂表 介绍导线应力弧垂表的构成、查用流程和注意事项等。
表1－3 供电区域划分表
供电区域
直辖市
省会城
市、计
行
划单列
政
市
级 别
地级市 （自治
州、盟）
县（县 级市、
旗）
A+ 市中心 区或 σ≥30 σ≥30
—
—

2.1照明线路及安装要求ppt课件

2.1照明线路及安装要求ppt课件

二、白炽灯照明线路
2 白炽灯照明线路：
2 拉线开关、墙边开关及照明分路总开关的安装高度： ⑴ 拉线开关的安装高度：2~3米 ⑵ 墙边开关的安装高度：1.3~1.5米 ⑶ 照明分路总开关的安装高度：1.8~2米 3 螺口灯座(头)接线的规定：
火线先接开关，然后才接到螺口灯座中心弹簧片的
接线桩上；零线直接接到螺口灯座螺纹的接线桩上；
四、照明线路的安装接线
1 白炽灯插座电路电器安装：
中心弹簧接线柱
左“0”
右“火”
螺纹接线柱
右孔标“L”
左孔标“N”
上孔标有
四、照明线路的安装接线
1 白炽灯插座电路接线：
地、“0”、“火”
地、“0”、“火”、控
线 “0”、控线
4
4
地、“0”、“火”、控线
五、照明线路安装要求
1 选择适宜的木螺丝固定各种电器； 2 安装电器时，要做到整齐美观、不会松动； 3 线头接到电器接线桩时，线芯露出端子不能超
4 插座安装的其它规定：
插座的容量应与用电设备负荷相适应，每一插座 只允许接用一个电器。
１ＫＷ以上的用电设备，其插座前应加装闸刀开 关控制。
四、照明线路的安装接线
1 白炽灯插座电路安装电气平面图：
4
4
如上图所示，图中 表示墙边开关， 表 示熔断器， 表示白炽灯， 表示两根导线，
或 3 表示三根导线， 四根导线以上用数 字表示， 表示单相三孔扁插座。 表示单相 两孔插座。
一、本章节的知识点、重点和难点
1 要求了解或掌握的知识：
1 了解白炽灯的优缺点及适用安装场所； 2 熟知照明灯具的安装规程； 3 熟知白炽灯的安装规程； 4 熟知插座的安装规程； 5 熟知开关、导线、白炽灯及插座的图形符号。

照明电路配线及安装--ppt课件全篇


ppt课件
15
4．自动空气开关
（１）自动空气开关又称自动空气断路器。
（２）自动空气开关按极数分为单极、双极和三极。按分断时 间分为一般式和快速式。按结构形式分为塑壳式、框架式、限 流式、直流快速式、灭磁式和漏电保护式等。
（３）自动空气开关主要由3个基本部分组成，即触头、灭弧 系统和各种脱扣器。
ppt课件
11
１．单相有功电度表接线
ppt课件
12
２．三相三线有功电度表接线
ppt课件
13
３．三相四线有功电度表接线
ppt课件
14
3.3 开关
1．HR型熔断器式刀开关
HR型熔断器式刀开关也称刀熔开关，它实际上是将刀开关和 熔断器组合成一体的电器。刀熔开关操作方便，并简化了供 电线路，在供配电线路上应用很广泛，其外形图及图形符号 如图9-29所示。刀熔开关可以切断故障电流，但不能切断正 常的工作电流，所以一般应在无正常工作电流的情况下进行 操作。
照明电路配线及安装
1 照明电路配线 2 室内配线形式 3 照明电路设备介绍 4 临时照明电路安装
ppt课件
1
1 照明电路配线
1.1 室内配线的一般要求
（1）配线的布置及其导线型号、规格应符合设计规定。配线工 程施工中，当无设计规定时，导线最小截面应满足机械强度的 要求。
（2）所用导线的额定电压应大于线路的工作电压，导线的绝缘 应符合线路的安装方式和敷设环境条件。低压电线和电缆，线 间和线对地间的绝缘电阻值必须大于0.5M。
⑥线路安装时，应先安装导线、灯具、控制电器等，最后连接 电源。
⑦拆除线路时，应先切断电源，再拆除其他元件，以防短路及 触电。
⑧功率较大的灯具要远离易燃、易爆物品。

基本照明电路及模拟家用照明线路安装PPT课件

光效：50~60 lm/ W 色温：2700K、4000K、5400K 显色：80 Ra 平均寿命：8000-10000h 功率范围： 3~120W
紧凑型荧光灯
广东朗易得光电科技有限公司
GUANGDONG LUXWATT OPTO SEMICONDUC基TO本R照S C明O电.,L路TD及模拟家用照明线路安装
陶瓷金属卤化物灯采用电子镇流器，可配制成高级办公照明灯具，进入高档 办公室应用，也可以进入家庭照明领域，另一种应用可用于汽车照明。
光效：90~100LM / W 色温：3000~4000K 显色：89~92 Ra 平均寿命：20000h 功率范围： 35W、70W、
150W、300W
陶瓷金属卤化物灯
LED灯泡采用高性能环保材料，优质铝材车加工，表面经过特殊氧化处理。 结构新颖，安装方便，无汞环保，无电磁辐射，节能资源，是取代传统白织灯 和金卤灯的理想选择。主要应用在品牌专卖店、商场、酒店、写字楼、家居等 照明场所。
光通量：360-430Lm 色温：3000K、6500K 显色：70 Ra以上 寿命：3万小时以上 功率范围： 6-7W
氙气灯亮度大，发出的亮色调与太阳光比较接近，消耗功率低，可靠性高， 不受车上电压波动影响，大幅度提高了夜间行车的可视度。目前，只有新款高 档车才配置使用了这种新型前大灯。HID灯被誉为二十一世纪革命性汽车照明产 品，HID氙气灯取代传统卤素灯将是汽车乃至照明领域发展的大势所趋。
光效：50LM / W 色温：4200K~10000K 显色：大于65 Ra 平均寿命：10000h 功率范围： 35W、55W
光效：40-60LM / W 色温：5500K 显色：35-50 Ra 平均寿命：10000h 功率范围： 50-1000W

基本照明电路照明线路安装课件


2
3
4
5
3电饭煲 4微波炉 7消毒柜 8抽油烟机
4
厨房电气布置图
厨
房
5柜内灯控3
灯
控
5
1电冰箱 2电磁炉
3排气扇控4
1
2
3
4
5
3电视机
4音响或影 碟机
5备用
1空调
一位
2吊灯
客厅布置图
一位
一位
7日光灯 8节能灯
内部火
线口
低
高
出入线口
3L
1N
1
4
L
2N
灯2
灯3
三
高
高
位
低
低
灯
开 内部火 关 线连线
灯1
单联开关在电路中的图 形符号：
（2）双联开关与图形符号
• 双联开关内 部结构：
双联开关在电路中的图 形符号：
双联开关
6、电路中的灯
灯在电路中符号
7、电路中的插座
单相插座图形符号
三相插座
三相插座图形符号 或
二、照明线路的基本构成图
电 源 引 入 家庭 用电 负载
三、照明电路的基本连接方式
• 1、电源与电度表的连接
火
线
上
双联
双联
一位
单相电度表及负 载电路实物图
NL 单
相
Wh
电
度
表
123 4
闸 刀
QS
开
关
断 路
QF
器
一位
N
L
入出
三相电度表
1 2 3 4 5 6 7 8 9 10
三相电度表带互 感器负载接线图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图3.1 一只单连开关控制一盏灯
照明与配电线路安装培训课件(PPT70 页)
图3.2 两只双连开关控制一盏灯
照明与配电线路安装培训课件(PPT70 页)
2．白炽灯的安装 白炽灯亦称钨丝灯泡，灯泡内充有惰性气体，当电流通过钨丝时，将灯 丝加热到白炽状态而发光，白炽灯的功率一般在15～300W。因其结构简单、 使用可靠、价格低廉、便于安装和维修，故应用很广。室内白炽灯的安装方式 常有吸顶式、壁式和悬吊式三种，如图3.3所示。
图3.3 常用白炽灯的安装方式
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
下面以悬吊式为例介绍其具体安装步骤: （1）安装圆木。如图3.4所示，先在准备安装吊线盒的地方打孔，预埋木 榫或尼龙胀管。在圆木底面用电工刀刻两条槽，在圆木中间钻三个小孔，然后 将两根电源线端头分别嵌入圆木的两条槽内，并从两边小孔穿出，最后用木螺 丝从中间小孔中将圆木紧固在木榫或尼龙胀管上。
表3.1 白炽灯常见故障与处理方法
故障现象
造成原因
灯泡不亮
1. 灯泡灯丝已断或灯座引线断开 2. 灯头或开关处的接线接触不良 3. 线路断路 4. 电源熔丝烧断
灯泡忽亮忽暗或 忽亮忽熄
1. 灯头或开关处接线松动 2. 熔丝接触不良 3. 灯丝与灯泡内电极忽接忽离 4. 电源电压不正常
灯泡特亮
1. 灯泡断丝后搭丝（短路）使电流增大 2. 灯泡额定电压与线路电压不符 3. 电源电压过高
照明与配电线路安装培训课件(PPT70 页)
项目3：照明与配电线路安装
任务1 照明灯具安装训练 任务2 照明配电板及插座安装训练 任务3 室内配电线路布线训练 任务4 漏电保护器的安装训练
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
电气照明广泛应用于生产和生活领域中，不同场合对照明装置和线路 安装的要求不同。电气照明及配电线路的安装与维修，一般包括照明灯具安 装，配电板安装和配电线路敷设与检修几项内容，也是电工技术中的一项基 本技能。本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配 电线路布线和漏电保护器安装等项技能训练。
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
任务1 照明灯具安装训练
任务目标:
1．了解常用照明灯具的性能、特点. 2．学会常用照明灯具的安装工艺. 3．掌握常用照明灯具的安装技能.
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
一种是用一只单连开关控制一盏灯，其电路如图3.1所示。接线时，开关 应接在相线上，这样在开关切断后，灯头就不会带电，以保证使用和维修的安 全。
另一种是用两只双连开关，在两个地方控制一盏灯，其电路如图3.2所示。 这种形式通常用于楼梯或走廊上，在楼上楼下或走廊两端均可控制灯的接通和 断开。
照明与配电线路安装培训课件(PPT70 页)
图3.4 圆木的安装
照明与配电线路安装培训课件(PPT70 页)
（2）安装吊线盒。如图3.5所示，先将圆木上的电线从吊线盒底座孔中穿 出，用木螺丝将吊线盒紧固在圆木上。将穿出的电线剥头，分别接在吊线盒的 接线柱上。按灯的安装高度取一段软电线，作为吊线盒和灯头的连接线，将上 端接在吊线盒的接线柱上，下端准备接灯头。在离电线上端约5cm处打一个结， 使结正好卡在接线孔里，以便承受灯具重量。
1. 更换灯泡 2. 更换灯泡 3. 检查原因，排除线路故障
图3.6 灯头的安装
照明与配电线路安装培训课件(PPT70 页)
图3.7 开关的安装
照明与配电线路安装培训课件(PPT70 页)
（4）安装开关。控制白炽灯的开关应串接在相线上，
即相线通过开
关再进灯头。一般拉线开关的安装高度离地面2.5m，扳动开关（包括明装或
暗装）离地高度为1.4m。安装扳动开关时，方向要一致，一般向上为“合”，
在一般环境下灯头离地高度不低于2m，潮湿、危险场所不低于2.5m，如 因生活、工作和生产需要而必须把电灯放低时，其离地高度不能低于1m，且 应在电源引线上加绝缘管保护，并使用安全灯座。离地不足1m使用的电灯， 必须采用36V以下的安全灯。
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
相关知识：
1．照明灯具安装工艺要求 照明灯具安装的一般要求：各种灯具、开关、插座及所有附件，都必须 安装牢固可靠，应符合规定的要求。壁灯及吸顶灯要牢固地敷设在建筑物的平 面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯 和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。 灯具与附件的连接必须正确可靠。 照明灯控制常有下列两种基本形式：
向下为“断”。
安装拉线开关或明装扳动开关的步骤和方法与安装吊线盒大体相同，先
安装圆木，再把开关安装在圆木上，如图3.7所示。
（5）常见故障与处理方法。白炽灯线路比较简单，检修起来也比较容易，
其常见故障与处理方法可参考表3.1。
照明与配电线路安装培训课件(PPT70 页)
照明与配电线路安装培训课件(PPT70 页)
灯光暗淡
1. 灯泡陈旧，灯丝蒸发变细，电流减小 2. 灯泡额定电压与线路电压不符 3. 电源电压过低 4. 线路因潮湿或绝缘损坏有漏电现象
处理方法
1. 更换灯泡或灯头 2. 查明原因，加以紧固 3. 检查并接通线路 4. 查明原因并重新更换
1. 查明原因，加以紧固 2. 加以紧固或更换 3. 更换灯泡 4. 采取措施，稳定电源电压
照明与配电线路安装培训课件(PPT70 页)
Байду номын сангаас
图3.5 吊线盒的安装
照明与配电线路安装培训课件(PPT70 页)
（3）安装灯头。如图3.6所示，旋下灯头盖，将软线下端穿入灯头盖孔中。 在离线头约3mm处也打一个结，把两个线头分别接在灯头的接线柱上，然后 旋上灯头盖。若是螺口灯头，相线应接在与中心铜片相连的接线柱上，否则容 易发生触电事故。
