一、工程概况本工程旨在为XX厂房提供全面的照明系统安装，以满足生产、办公及安全需求。
工程内容包括照明灯具的安装、照明配电箱的布置、线路的敷设及调试等。
二、施工准备1. 技术准备（1）熟悉国家有关电气安装工程施工及验收规范；（2）了解施工现场实际情况，制定合理的施工方案；（3）组织施工人员进行技术交底，确保施工人员掌握施工要点。
2. 人员准备（1）管理人员：2人；（2）电工：4人；（3）安装工：3人；（4）辅助工：2人。
3. 机具准备（1）电动工具：电钻、切割机、扳手等；（2）手动工具：螺丝刀、扳手、线钳等；（3）照明灯具：LED灯具、荧光灯等；（4）配电箱：照明配电箱、配电箱支架等；（5）电线电缆：BV线、RV线等。
三、施工工艺1. 线路敷设（1）按照设计图纸要求，在施工现场确定线路敷设路径；（2）使用电动工具或人工方式，在墙面上开槽，将电线电缆敷设于槽内；（3）在电缆敷设过程中，注意保护电缆，避免损坏。
2. 照明灯具安装（1）根据设计图纸要求，确定灯具安装位置；（2）使用电动工具或手动工具，在安装位置打孔；（3）将灯具固定在孔内，确保稳固；（4）检查灯具安装质量，确保符合要求。
3. 配电箱布置（1）根据设计图纸要求，确定配电箱安装位置；（2）使用电动工具或手动工具，在安装位置打孔；（3）将配电箱固定在孔内，确保稳固；（4）将电线电缆接入配电箱，进行接线；（5）检查接线质量，确保符合要求。
4. 系统调试（1）按照设计图纸要求，对系统进行调试；（2）检查照明灯具、配电箱、线路等是否正常工作；（3）确保系统运行稳定，符合设计要求。
四、施工进度1. 施工前期准备：5天；2. 线路敷设：7天；3. 照明灯具安装：5天；4. 配电箱布置：3天；5. 系统调试：2天；6. 总计：22天。
五、施工质量保证1. 严格按照国家有关电气安装工程施工及验收规范进行施工；2. 施工过程中，加强质量检查，确保施工质量；3. 对施工过程中出现的问题，及时进行处理，确保工程顺利进行。
建筑施工规范中的电气与照明设备安装要求电气与照明设备在建筑施工中扮演着至关重要的角色，其安装要求必须符合相应的规范。
本文将详细介绍建筑施工规范中关于电气与照明设备安装的要求。
一、用电计划在进行建筑施工之前，必须制定详细的用电计划。
用电计划应明确用电容量、用电负荷、供电方式、线路布置、主配电盘等内容。
同时，还应确保用电计划符合国家相关安全规范，并保证用电设备的合理选型和布置。
二、电气线路安装1. 线缆敷设：电气线缆应按照规范进行敷设，尽量避免与其他设备的干扰和损坏。
电缆沟槽的安装应平整牢固，杜绝漏水。
同时，还应保证线缆的敷设路径合理，减少线路长度。
2. 线缆标识：每根电气线缆应在一侧注明其名称、规格、电压等信息，以便于日后的检修和维护。
3. 线路接地：电气线路必须进行可靠的接地，确保人身安全。
接地电阻应符合规范要求，接地线的敷设应规范并与线路绝缘。
三、配电设备安装1. 主配电盘：主配电盘应选择品质可靠、性能稳定的产品。
其布置应方便操作、安全可靠。
主配电盘的开关、断路器等元件应正确安装并设备工作指示灯。
2. 分配电盘：分配电盘的安装位置应方便维修和扩容，并保持良好的通风。
分配电盘内部的电气元件应密封可靠，避免尘土进入。
四、照明设备安装1. 照明设计：照明设计应满足建筑功能需求和照明亮度的要求。
同时，还应考虑能源节约和环保因素，选择高效节能的照明设备。
2. 灯具安装：灯具的安装位置应合理，以保证光线均匀分布。
灯具的固定要坚固可靠，避免晃动。
安装时应注意电源和灯具之间的接线，确保接线可靠。
3. 照明控制：按照需求安装照明控制开关，以方便使用者对灯具进行控制。
照明控制开关的安装位置应合理方便，并具备防火防爆性能。
五、安全与检测要求1. 安全保护装置：为确保电气与照明设备的安全运行，必须安装过电流保护器、漏电保护器等安全保护装置。
2. 检测与验收：电气与照明设备的安装完成后，必须进行检测和验收。
检测内容包括线路绝缘电阻、接地电阻、线缆敷设质量等。
本工程为室内照明安装工程，主要包括照明灯具的安装、照明线路的敷设、开关插座安装等。
工程地点位于XX小区XX栋XX室，施工工期为XX天。
为确保工程顺利进行，特制定本施工方案。
二、施工准备1. 材料准备：根据设计图纸要求，准备各类照明灯具、开关插座、电线、电缆、管材、接线盒、配电箱等材料。
2. 工具准备：准备电钻、扳手、螺丝刀、剥线钳、剪刀、水平尺、线坠、卷尺、水平尺、绝缘胶带、接线端子等工具。
3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工质量。
三、施工工艺1. 照明灯具安装（1）检查灯具及配件是否完好，符合设计要求。
（2）根据设计图纸，确定灯具安装位置，进行定位。
（3）使用电钻在墙面或顶面打孔，安装膨胀螺栓。
（4）将灯具固定在膨胀螺栓上，连接好电源线。
（5）检查灯具安装牢固，接线正确，无漏电现象。
2. 照明线路敷设（1）根据设计图纸，确定线路走向，进行定位。
（2）使用电钻在墙面或顶面打孔，安装管卡。
（3）将PVC管穿过孔洞，固定在管卡上。
（4）将电线穿入PVC管，连接好电源线。
（5）检查线路敷设整齐，无损伤，无漏电现象。
3. 开关插座安装（1）根据设计图纸，确定开关插座安装位置，进行定位。
（2）使用电钻在墙面或顶面打孔，安装膨胀螺栓。
（3）将开关插座固定在膨胀螺栓上，连接好电源线。
（4）检查开关插座安装牢固，接线正确，无漏电现象。
四、施工注意事项1. 施工过程中，确保施工现场安全，严格遵守安全操作规程。
2. 严格按照设计图纸和施工规范进行施工，确保施工质量。
3. 注意节约材料，合理使用，减少浪费。
4. 施工过程中，加强与业主的沟通，及时解决施工过程中出现的问题。
五、施工进度安排1. 第1天：施工准备，人员、材料、工具到位。
2. 第2-3天：照明灯具安装。
3. 第4-5天：照明线路敷设。
4. 第6-7天：开关插座安装。
5. 第8天：验收合格，交付使用。
六、质量保证1. 严格按照施工规范和设计要求进行施工，确保施工质量。

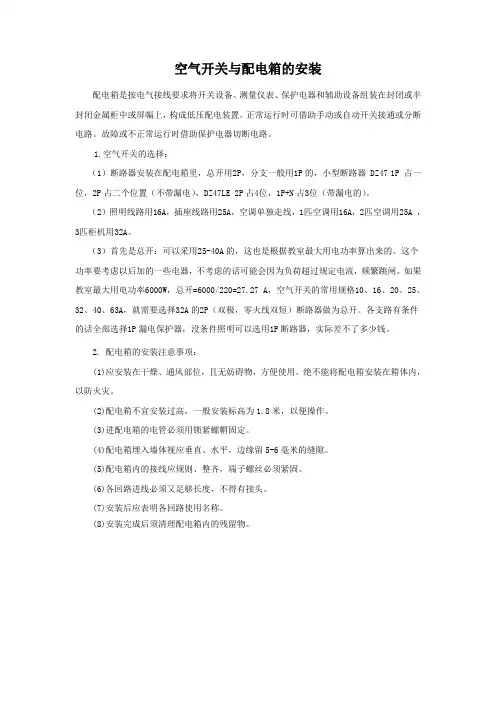

空气开关与配电箱的安装配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路。
1.空气开关的选择：（1）断路器安装在配电箱里，总开用2P，分支一般用1P的，小型断路器 DZ47 1P 占一位，2P占二个位置（不带漏电），DZ47LE 2P占4位，1P+N占3位（带漏电的）。
（2）照明线路用16A，插座线路用25A，空调单独走线，1匹空调用16A，2匹空调用25A ，3匹柜机用32A。
（3）首先是总开：可以采用25-40A的，这也是根据教室最大用电功率算出来的。
这个功率要考虑以后加的一些电器，不考虑的话可能会因为负荷超过规定电流，频繁跳闸。
如果教室最大用电功率6000W，总开=6000/220=27.27 A，空气开关的常用规格10、16、20、25、32、40、63A，就需要选择32A的2P（双极，零火线双短）断路器做为总开。
各支路有条件的话全部选择1P漏电保护器，没条件照明可以选用1P断路器，实际差不了多少钱。
2. 配电箱的安装注意事项：(1)应安装在干燥、通风部位，且无妨碍物，方便使用。
绝不能将配电箱安装在箱体内，以防火灾。
(2)配电箱不宜安装过高，一般安装标高为1.8米，以便操作。
(3)进配电箱的电管必须用锁紧螺帽固定。
(4)配电箱埋入墙体视应垂直、水平，边缘留5-6毫米的缝隙。
(5)配电箱内的接线应规则、整齐，端子螺丝必须紧固。
(6)各回路进线必须又足够长度，不得有接头。
(7)安装后应表明各回路使用名称。
(8)安装完成后须清理配电箱内的残留物。
照明与电气设备安装工序一、引言在建筑和工业领域，照明与电气设备的安装是一个至关重要的工序。
它涉及到建筑内外的灯光系统、电力配电系统以及各种设备的连接和调试。
本文将就照明与电气设备安装工序展开探讨，并介绍该工序的步骤和注意事项。
二、前期准备在进行照明与电气设备安装之前，我们需要对项目进行充分的前期准备。
这包括以下几个方面：1. 设计：设计师需要根据建筑的需求制定详细的照明和电力配电方案。
这需要考虑到照明的功能需求、能效要求，以及电力设备的容量和布局等因素。
2. 材料准备：根据设计方案，我们需要准备好所需的照明设备、电缆线材、配电箱等。
这些材料应符合相关的质量标准，并具备必要的防火、防震等性能。
3. 人员配备：安装照明与电气设备需要专业的工程师和技术人员进行操作。
他们应具备相关的资质和经验，能够熟练地安装和调试设备。
三、施工工序照明与电气设备的安装通常包括以下主要工序：1. 布线：首先，我们需要根据设计方案进行布线。
这包括将电缆线材沿墙面、天花板或地面铺设，并通过电线槽或电缆桥架进行固定。
在布线过程中，应注意避免与其他设备或建筑结构发生冲突，同时要确保线材的牢固和整齐。
2. 安装：安装过程中，我们需要根据设计方案将照明设备和电力设备进行连接。
这包括将灯具安装在相应的位置，连接线材并进行接地操作。
对于配电箱等设备，需要按照相关标准进行安装和固定。
3. 调试：安装完成后，我们需要对照明与电力配电系统进行调试。
这包括检查线路的连接是否正确，灯具和开关是否正常工作，以及电力配电系统的负载均衡情况等。
如发现问题，应及时进行修复。
4. 安全验证：最后，在照明与电气设备安装完成之后，我们需要进行安全验证测试。
这包括对绝缘电阻、接地电阻、漏电流等进行测试，确保系统的安全可靠。
四、注意事项在进行照明与电气设备安装时，我们需要注意以下事项：1. 安全第一：在施工过程中，要严格遵守相关的安全规范。
工作人员应佩戴好安全帽、防护手套等个人防护装备，并使用绝缘工具进行操作。
本工程为XX公司新建厂房电力及照明安装工程，位于XX市XX区XX路XX号。
工程总建筑面积约XX平方米，包括生产车间、办公区域、仓储等。
本工程电力及照明安装施工方案旨在确保工程顺利进行，满足生产、办公、仓储等场所的电力及照明需求。
二、施工准备1. 组织机构成立电力及照明安装工程施工项目部，负责工程的组织、协调和管理工作。
项目部下设施工、技术、质量、安全、物资等小组，确保工程顺利实施。
2. 人员配备根据工程规模和施工要求，配备足够的施工人员，包括电工、焊工、安装工、技术员等，确保施工人员具备相应的技能和资质。
3. 材料设备（1）电力材料：电缆、电线、开关、插座、配电箱、配电柜等。
（2）照明材料：灯具、灯泡、开关、插座、配电箱、配电柜等。
（3）施工设备：电焊机、切割机、卷板机、打孔机、紧线机、吊装设备等。
4. 施工图纸及规范收集、整理施工图纸，熟悉设计要求；熟悉相关电力及照明安装规范，如《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）、《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）等。
三、施工工艺及方法1. 电力施工（1）电缆敷设：按照设计要求，沿预埋电缆沟、桥架等敷设电缆，确保电缆敷设平直、整齐，避免交叉、重叠。
（2）配电箱、配电柜安装：按照设计要求，在指定位置安装配电箱、配电柜，确保安装牢固、水平。
（3）线路连接：按照规范要求，进行线路连接，确保连接牢固、接触良好。
2. 照明施工（1）灯具安装：按照设计要求，在指定位置安装灯具，确保安装牢固、水平。
（2）线路连接：按照规范要求，进行线路连接，确保连接牢固、接触良好。
（3）开关、插座安装：按照设计要求，在指定位置安装开关、插座，确保安装牢固、水平。
四、质量控制1. 严格遵循相关规范和标准，确保施工质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
3. 施工完成后，组织验收，确保工程质量达到要求。

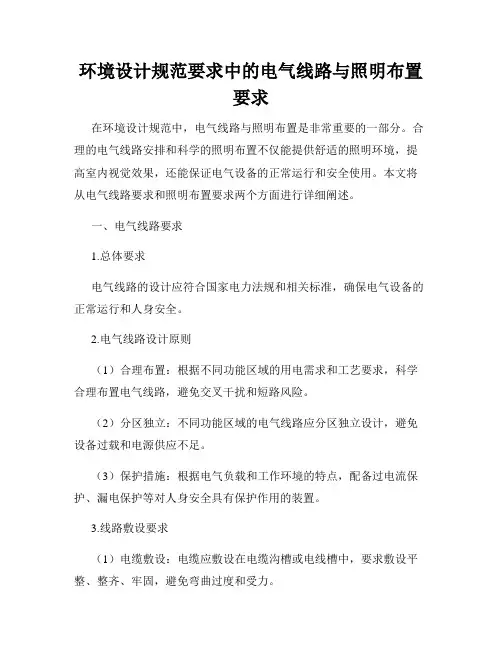

环境设计规范要求中的电气线路与照明布置要求在环境设计规范中，电气线路与照明布置是非常重要的一部分。
合理的电气线路安排和科学的照明布置不仅能提供舒适的照明环境，提高室内视觉效果，还能保证电气设备的正常运行和安全使用。
本文将从电气线路要求和照明布置要求两个方面进行详细阐述。
一、电气线路要求1.总体要求电气线路的设计应符合国家电力法规和相关标准，确保电气设备的正常运行和人身安全。
2.电气线路设计原则（1）合理布置：根据不同功能区域的用电需求和工艺要求，科学合理布置电气线路，避免交叉干扰和短路风险。
（2）分区独立：不同功能区域的电气线路应分区独立设计，避免设备过载和电源供应不足。
（3）保护措施：根据电气负载和工作环境的特点，配备过电流保护、漏电保护等对人身安全具有保护作用的装置。
3.线路敷设要求（1）电缆敷设：电缆应敷设在电缆沟槽或电线槽中，要求敷设平整、整齐、牢固，避免弯曲过度和受力。
（2）导线敷设：导线应采用合适的敷设方式，杜绝交叉和搭挂，减少电气能量的互相干扰。
（3）接地要求：电气设备和金属构件应进行可靠的接地，确保人身安全和设备正常运行。
二、照明布置要求1.灯具选择（1）功能需求：根据不同功能区域的用途要求，选择适合的灯具类型和数量，确保照明效果能满足室内视觉需求。
（2）能效要求：选择节能的灯具，提高照明效果的同时降低能耗，符合可持续发展的要求。
2.照明亮度要求（1）通用区域：根据工作或活动的需要，在通道、走廊、大厅等通用区域保持适当的照明亮度，以确保人员的正常活动和安全。
（2）办公区域：办公区域的照明亮度应保持适宜的水平，避免灯光过弱或过强对工作产生不利影响。
（3）展示区域：针对展示区域的特点和展品需求，设计合理的照明方案，突出展品的特色和细节。
3.照明配电系统照明配电系统的设计应满足负荷需求，确保每个灯具能正常运行，并配备过载、短路等保护措施。
4.灯具安装和维护灯具的安装应符合安全规范，注意固定和接线的可靠性，避免安装不稳和电气线路短路风险。
