照明电路及模拟家用照明线路安装

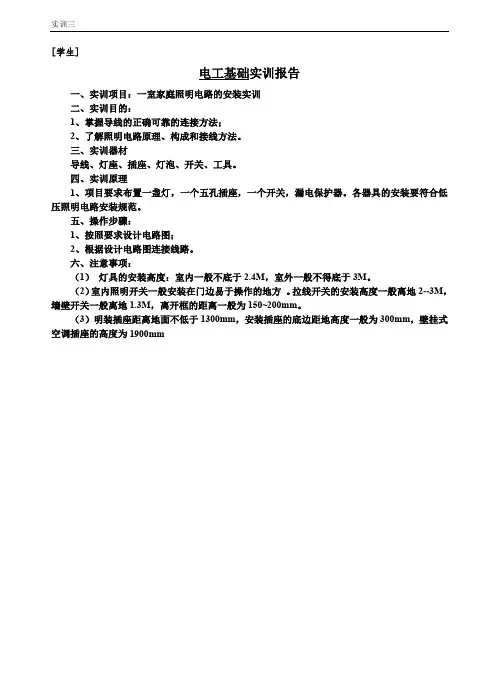

[学生]电工基础实训报告一、实训项目：一室家庭照明电路的安装实训二、实训目的：1、掌握导线的正确可靠的连接方法；2、了解照明电路原理、构成和接线方法。

三、实训器材导线、灯座、插座、灯泡、开关、工具。

四、实训原理1、项目要求布置一盏灯，一个五孔插座，一个开关，漏电保护器。

各器具的安装要符合低压照明电路安装规范。

五、操作步骤：1、按照要求设计电路图；2、根据设计电路图连接线路。

六、注意事项：（1）灯具的安装高度：室内一般不底于2.4M，室外一般不得底于3M。

（2）室内照明开关一般安装在门边易于操作的地方。

拉线开关的安装高度一般离地2--3M，墙壁开关一般离地1.3M，离开框的距离一般为150~200mm。

（3）明装插座距离地面不低于1300mm，安装插座的底边距地高度一般为300mm，壁挂式空调插座的高度为1900mm[教师]任务二：一室一厅家庭照明电路的安装实训【教学目的】1、学生通过照明线路的安装与维修的实践技能训练，使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。

2、掌握导线的正确可靠的连接方法；3、了解照明电路原理、构成和接线方法4、会使用数字式万用表进行测量5、会使用常见的电工工具，如剥线钳、测电笔的使用。

【教学重点】一室一厅家庭照明电路电路的安装【教学难点】一室一厅家庭照明电路电路的安装【教学方法】讲授法、任务驱动法、指导法【实训用具】导线、灯座、插座、灯泡、电能表、剥线钳、尖嘴钳、电工锤、布线木板、开关、线卡。

【教学时间】10学时【项目要求及说明】项目要求客厅布置一盏灯，一个五孔插座，一个开关，客厅进线处安装电能表、总控刀闸、漏电保护器；卧式安装一盏灯，要求能用两个开关控制。

用两块木板模拟两间房子。

【知识准备】（1）认识各种各样的灯：（3）灯具选用原则环境条件：应注意防火，防爆，灰尘，潮湿。

震动和化学腐蚀等环境。

2）经济性：主要考虑初始投资费用（灯具购置费），年运行费（电费，灯具更换费）以及年维护费（换灯和人工费），应尽量选择既经济有方便的灯具。

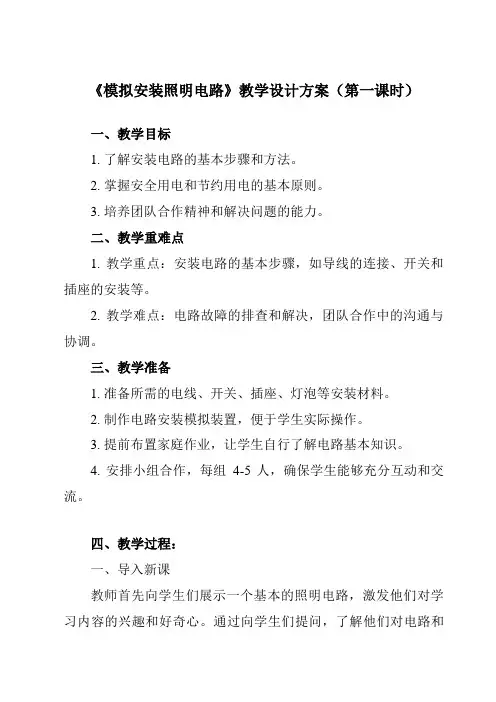

《模拟安装照明电路》教学设计方案（第一课时）一、教学目标1. 了解安装电路的基本步骤和方法。

2. 掌握安全用电和节约用电的基本原则。

3. 培养团队合作精神和解决问题的能力。

二、教学重难点1. 教学重点：安装电路的基本步骤，如导线的连接、开关和插座的安装等。

2. 教学难点：电路故障的排查和解决，团队合作中的沟通与协调。

三、教学准备1. 准备所需的电线、开关、插座、灯泡等安装材料。

2. 制作电路安装模拟装置，便于学生实际操作。

3. 提前布置家庭作业，让学生自行了解电路基本知识。

4. 安排小组合作，每组4-5人，确保学生能够充分互动和交流。

四、教学过程：一、导入新课教师首先向学生们展示一个基本的照明电路，激发他们对学习内容的兴趣和好奇心。

通过向学生们提问，了解他们对电路和电器的了解程度，并引导他们思考如何设计和安装一个简单的照明电路。

二、讲解相关知识1. 介绍电路的基本组成：包括电源、导线、开关、用电器等。

2. 讲解串联和并联电路的基本概念，以及它们之间的区别和应用。

3. 讲解安全用电的重要性，以及如何避免触电和短路等危险情况。

三、小组活动将学生分成若干小组，每组分配任务，让他们模拟安装一个简单的照明电路。

教师提供必要的材料和指导，以确保学生能够按照正确的步骤进行操作。

以下是一些可能的步骤：1. 设计电路图：学生们需要设计一个简单的电路图，包括电源、开关、灯泡等元件的位置和连接方式。

2. 连接导线：使用教师提供的导线，按照电路图将元件连接起来。

3. 检查电路：在完成安装后，学生们需要检查电路是否正常工作，确保灯泡能够亮起。

4. 记录和分享经验：学生们需要记录他们在安装过程中的经验和教训，并在小组内分享。

四、总结和拓展1. 教师总结学生们在小组活动中的表现和经验，强调安全用电的重要性。

2. 引导学生们思考如何将所学知识应用到实际生活中，如设计自己的家庭照明电路。

3. 教师可以推荐一些相关的书籍、网站或视频，帮助学生们进一步了解电路和电器相关知识。

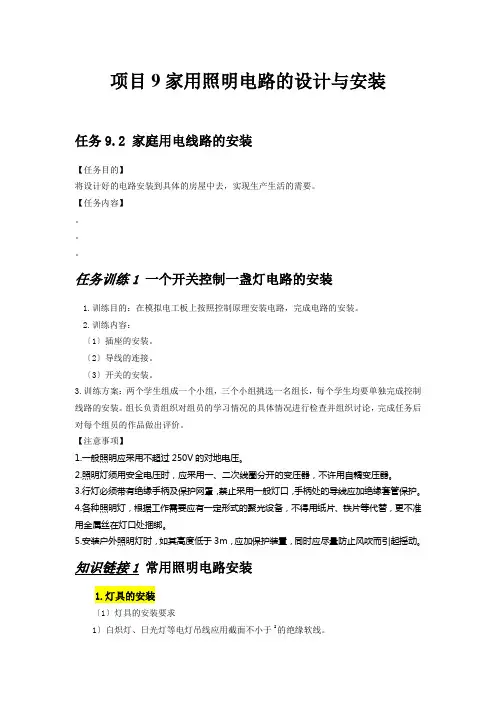

项目9家用照明电路的设计与安装任务9.2 家庭用电线路的安装【任务目的】将设计好的电路安装到具体的房屋中去，实现生产生活的需要。

【任务内容】。

任务训练1一个开关控制一盏灯电路的安装1.训练目的：在模拟电工板上按照控制原理安装电路，完成电路的安装。

2.训练内容：〔1〕插座的安装。

〔2〕导线的连接。

〔3〕开关的安装。

3.训练方案：两个学生组成一个小组，三个小组挑选一名组长，每个学生均要单独完成控制线路的安装。

组长负责组织对组员的学习情况的具体情况进行检查并组织讨论，完成任务后对每个组员的作品做出评价。

【注意事项】1.一般照明应采用不超过250V的对地电压。

2.照明灯须用安全电压时，应采用一、二次线圈分开的变压器，不许用自耦变压器。

3.行灯必须带有绝缘手柄及保护网罩，禁止采用一般灯口，手柄处的导线应加绝缘套管保护。

4.各种照明灯，根据工作需要应有一定形式的聚光设备，不得用纸片、铁片等代替，更不准用金属丝在灯口处捆绑。

5.安装户外照明灯时，如其高度低于3m，应加保护装置，同时应尽量防止风吹而引起摇动。

知识链接1常用照明电路安装1.灯具的安装〔1〕灯具的安装要求1〕白炽灯、日光灯等电灯吊线应用截面不小于2的绝缘软线。

2〕照明每一回路配线容量不得大于2kW 。

3〕螺口灯头的安装，在灯泡装上后，灯泡的金属螺口不应外露，且应接在零线上。

4〕照明220V 灯具的高度应符合以下要求： ①潮湿、危险场所及户外不低于。

②生产车间、办公室、商店、住房等一般不应低于2m 。

③灯具低于上述高度，而又无安全措施的车间照明以及行灯，机床局部照明灯应使用36V 以下的安全电压。

④露天照明装置应采用防水器材，高度低于2m 应加防护措施，以防意外触电。

⑤碘钨灯、太阳灯等特殊照明设备，应单独分路供电；不得装设在易燃、易爆物品的场所。

⑥在有易燃、易爆、潮湿气体的场所，照明设施应采用防爆式、防潮式装置。

〔2〕灯座〔灯头〕的安装方法灯头安装控制线路是中心头接火线，螺口接零线。

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。

现从以下几个方面介绍。

一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。

白炽灯有螺口式和插口式两种。

其组成结构如图4-1（a）（b）所示。

白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。

其中36V以下的属于低压安全灯泡。

灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。

（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。

表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。

项目二照明与配电线路安装一、教学目标1、知识目标:掌握照明灯具的安装、照明配电板及插座的安装、室内配电线路的安装及漏电保护器的安装训练2、能力目标：让学生能做基本的室内电工装修等工作。

3、德育目标：培养学生正确安装室内电工布局布线等，养成良好的具有经验丰富、实践能力强的专用型人才.二、教学方法:讲授、实训三、教学重难点：室内布局布线，用料估算等。

四、教具：常用电工工具、各种导线、白炽灯、电能表等五、教学内容及过程:电气照明广泛应用于生产和生活领域中，不同场合对照明装置和线路安装的要求不同。

电气照明及配电线路的安装与维修，一般包括照明灯具安装,配电板安装和配电线路敷设与检修几项内容，也是电工技术中的一项基本技能.本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配电线路布线和漏电保护器安装等项技能训练。

任务1 照明灯具安装训练1．照明灯具安装工艺要求照明灯具安装的一般要求：各种灯具、开关、插座及所有附件,都必须安装牢固可靠，应符合规定的要求。

壁灯及吸顶灯要牢固地敷设在建筑物的平面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。

灯具与附件的连接必须正确可靠。

照明灯控制常有下列两种基本形式：一种是用一只单连开关控制一盏灯，其电路如图所示。

接线时,开关应接在相线上,这样在开关切断后，灯头就不会带电，以保证使用和维修的安全。

另一种是用两只双连开关,在两个地方控制一盏灯,其电路如图所示。

这种形式通常用于楼梯或走廊上，在楼上楼下或走廊两端均可控制灯的接通和断开.2．白炽灯的安装白炽灯亦称钨丝灯泡，灯泡内充有惰性气体，当电流通过钨丝时,将灯丝加热到白炽状态而发光,白炽灯的功率一般在15～300W。

因其结构简单、使用可靠、价格低廉、便于安装和维修，故应用很广。

室内白炽灯的安装方式常有吸顶式、壁式和悬吊式三种下面以悬吊式为例介绍其具体安装步骤:（1）安装圆木。

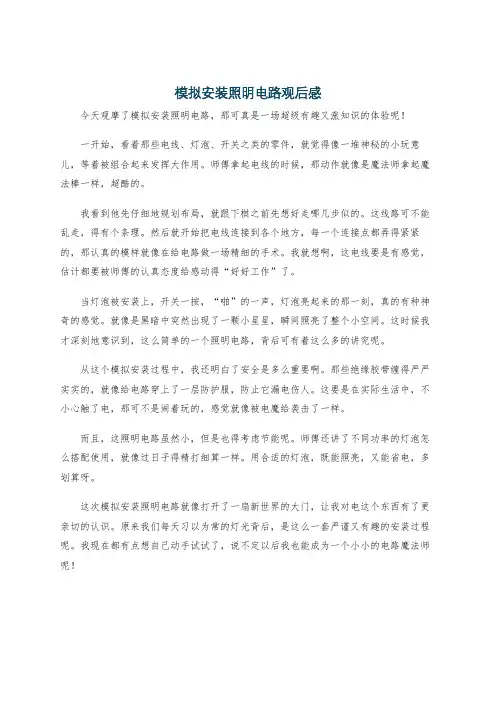

模拟安装照明电路观后感
今天观摩了模拟安装照明电路，那可真是一场超级有趣又涨知识的体验呢！
一开始，看着那些电线、灯泡、开关之类的零件，就觉得像一堆神秘的小玩意儿，等着被组合起来发挥大作用。

师傅拿起电线的时候，那动作就像是魔法师拿起魔法棒一样，超酷的。

我看到他先仔细地规划布局，就跟下棋之前先想好走哪几步似的。

这线路可不能乱走，得有个条理。

然后就开始把电线连接到各个地方，每一个连接点都弄得紧紧的，那认真的模样就像在给电路做一场精细的手术。

我就想啊，这电线要是有感觉，估计都要被师傅的认真态度给感动得“好好工作”了。

当灯泡被安装上，开关一按，“啪”的一声，灯泡亮起来的那一刻，真的有种神奇的感觉。

就像是黑暗中突然出现了一颗小星星，瞬间照亮了整个小空间。

这时候我才深刻地意识到，这么简单的一个照明电路，背后可有着这么多的讲究呢。

从这个模拟安装过程中，我还明白了安全是多么重要啊。

那些绝缘胶带缠得严严实实的，就像给电路穿上了一层防护服，防止它漏电伤人。

这要是在实际生活中，不小心触了电，那可不是闹着玩的，感觉就像被电魔给袭击了一样。

而且，这照明电路虽然小，但是也得考虑节能呢。

师傅还讲了不同功率的灯泡怎么搭配使用，就像过日子得精打细算一样。

用合适的灯泡，既能照亮，又能省电，多划算呀。

这次模拟安装照明电路就像打开了一扇新世界的大门，让我对电这个东西有了更亲切的认识。

原来我们每天习以为常的灯光背后，是这么一套严谨又有趣的安装过程呢。

我现在都有点想自己动手试试了，说不定以后我也能成为一个小小的电路魔法师呢！。

模拟安装照明电路实验报告单实验目的：通过模拟安装照明电路实验，深入了解照明电路的组成和工作原理，掌握电路的分析和设计方法。

实验原理：照明电路通常由电源、开关、灯具等多个部分组成。

电源一般指交流电源，通过调节电压和电流来满足不同灯具的功率要求。

开关用于控制电路的通断，以达到照明控制的目的。

灯具则是照明电路中最为重要的部分，可分为白炽灯、荧光灯和LED灯等。

不同的灯具功率和电路参数也不同，需要根据具体情况进行选择和设计。

最常用的照明电路是串联电路和并联电路。

串联电路将多个灯具按一定次序连接起来，电流依次通过每个灯具并累加，但是灯具的亮度和工作稳定性会受到电流变化的影响。

并联电路则将多个灯具直接并联，使其亮度和工作稳定性更加均匀，但也需要考虑电流分配和功率负载平衡等问题。

实验内容：实验仪器：多用电表、三极管、电容、开关、灯泡等。

1. 熟悉实验仪器和电路元件，了解电路的基本概念和知识。

2. 分析和设计串联电路和并联电路，计算电路参数和灯具功率。

4. 通过实验数据分析，评估串联电路和并联电路的优缺点和适用范围。

实验步骤：1. 准备实验仪器和电路元件，按照电路图搭建串联电路和并联电路。

2. 测量电路的各项参数，包括电流、电压、功率和亮度等，并记录在实验记录表中。

3. 打开开关，观察电路运行状态，检测电流和电压波动等情况，及时记录变化数据。

实验结果分析：1. 串联电路中，电流依次通过每个灯具并传递，但是灯具亮度和稳定性不够均匀。

2. 并联电路中，灯具直接并联，亮度和稳定性更加均匀，但需要考虑电流平衡和功率负载问题。

3. 电路中的电容和三极管等元件可以起到滤波和放大等效果，提高电路的稳定性和亮度效果。

4. 实验中需要注意电路参数计算和电路图搭建的正确性，以保证实验结果的准确性和可靠性。

通过模拟安装照明电路实验，我们深入了解到了照明电路的组成和工作原理，掌握了电路的分析和设计方法。

也通过对串联电路和并联电路的对比分析，了解了它们的特点和适用范围，为今后的实际工作提供了有益的参考和借鉴。

模拟安装照明电路观后感
今天看了模拟安装照明电路的过程，那可真是像一场神奇的小魔法秀呢！
一开头，那些工具就像是一群等待出征的小士兵，什么螺丝刀啊，电线啊，灯泡啊，开关啊，整整齐齐地摆在那儿。

看着它们，我就想，就这些个小玩意儿，一会儿就能让黑暗变成光明？真有点不敢相信。

然后，开始动手安装啦。

那电线就像调皮的小蛇一样，扭来扭去的，要想把它乖乖地安到该去的地方可不容易。

我看那些人拿着螺丝刀拧紧螺丝的时候，感觉就像是在给电线这个小调皮盖个小房子，把它稳稳地关在里面，让它好好地传输电流，可不能让它乱跑。

说到开关，那可真是个小“指挥官”啊。

没安装好的时候，电路就像是一群没头的苍蝇，不知道该干嘛。

可一旦开关这个指挥官一到位，一按下去，“啪”的一声，灯泡就亮起来了，那一瞬间就像是黑暗里突然打开了一道通往光明世界的门。

灯泡亮起来的时候，我就觉得它像个小太阳，虽然没那么热，但是那明亮的光把周围都照得清清楚楚的。

在这个过程中，我还发现啊，安装照明电路得特别细心。

就像走钢丝一样，稍微一个不小心，接错了线或者螺丝没拧紧，那可就麻烦了。

这让我想到我们生活里很多事情都是这样，别看有些东西看起来简单，真正做起来的时候，每一个小细节都得注意到，不然就可能出大问题。

看了这个模拟安装照明电路，我才知道原来我们每天习以为常的灯光背后，是这么多小零件的精心组合和人们细致的操作。

这就像是一个小小的奇迹在我们身边发生，只要掌握了方法，我们就能在黑暗中创造出光明，真的很有趣呢！以后我要是有机会，也想自己动手试试，说不定能把我的小天地装点得更亮堂呢！。

模拟安装照明电路观后感最近看了那个模拟安装照明电路的过程，可真是让我开了眼界，也有好多想法在脑袋里乱蹦跶。

一开场看到那些电路元件，什么电线啦、灯泡啦、开关啦，就像一堆等待被组合起来的小零件战士，各自有着独特的使命。

那些电线就像小蛇一样，弯弯绕绕的，感觉很调皮，好像在说：“来呀，看你怎么把我安排得明明白白。

”开始安装的时候，就像一场精心策划的布阵。

首先得确定电源在哪里，这就好比打仗时找到大本营一样重要。

每一个连接点都得小心翼翼，就像走钢丝一样，一个不小心，那可就“全军覆没”啦。

我看着操作者把电线连接到开关上，再接到灯泡座上，这一步步的操作就像在搭积木，不过这积木要是搭错了一块，可不会是简单的倒了重新搭就行，而是可能引发“电老虎”的愤怒。

当灯泡最终被成功安装好，按下开关的那一刻，灯泡“唰”地亮起来，那感觉就像完成了一个超级伟大的工程。

我心里突然就冒出来一个想法，这小小的照明电路背后居然藏着这么多的门道。

这就像是我们生活中的很多事情一样，看起来简单，真正做起来才知道每一个小细节都不能马虎。

这模拟安装照明电路还让我想到了我们的大脑神经回路，就像电路一样错综复杂。

每个神经细胞就像一个小小的电子元件，通过各种连接传递信息，要是哪条“电线”断了或者接错了，可能就会出大问题。

这是不是很神奇呢？看似完全不同的东西，却有着相似的逻辑。

而且啊，这照明电路的安装还得遵守很多规则。

什么火线零线要区分好，就像在生活中我们也得遵守各种规则一样，不然就会乱套。

这就好比交通规则，如果大家都不按照信号灯走，那马路上可就变成一团糟的“电路短路”现场了。

总的来说，看了这个模拟安装照明电路，我不再觉得家里的灯亮起来是理所当然的事情了。

这背后的每一个连接、每一次操作都是人类智慧的结晶，也是一种对规则和安全的敬畏。

我现在看家里的灯都感觉它们像是一个个小奇迹，每一个灯泡都在诉说着自己被正确安装的故事呢。

哈哈，是不是很有趣？这小小的电路模拟安装还真让我悟出了不少大道理。
