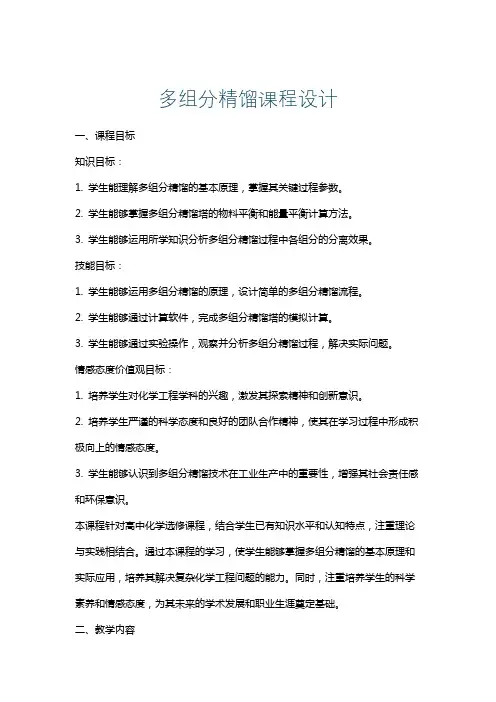

多组分精馏课程设计一、课程目标知识目标：1. 学生能理解多组分精馏的基本原理，掌握其关键过程参数。
2. 学生能够掌握多组分精馏塔的物料平衡和能量平衡计算方法。
3. 学生能够运用所学知识分析多组分精馏过程中各组分的分离效果。
技能目标：1. 学生能够运用多组分精馏的原理，设计简单的多组分精馏流程。
2. 学生能够通过计算软件，完成多组分精馏塔的模拟计算。
3. 学生能够通过实验操作，观察并分析多组分精馏过程，解决实际问题。
情感态度价值观目标：1. 培养学生对化学工程学科的兴趣，激发其探索精神和创新意识。
2. 培养学生严谨的科学态度和良好的团队合作精神，使其在学习过程中形成积极向上的情感态度。
3. 学生能够认识到多组分精馏技术在工业生产中的重要性，增强其社会责任感和环保意识。
本课程针对高中化学选修课程，结合学生已有知识水平和认知特点，注重理论与实践相结合。
通过本课程的学习，使学生能够掌握多组分精馏的基本原理和实际应用，培养其解决复杂化学工程问题的能力。
同时，注重培养学生的科学素养和情感态度，为其未来的学术发展和职业生涯奠定基础。
二、教学内容1. 多组分精馏基本原理：包括多组分混合物的相图、精馏原理、关键参数（如回流比、理论塔板数）的概念和影响因素。
- 教材章节：第二章第四节《多组分精馏》- 内容安排：2课时2. 多组分精馏塔的物料平衡和能量平衡计算：介绍多组分精馏塔的物料平衡和能量平衡方法，以及相应的计算公式。
- 教材章节：第二章第五节《精馏塔的物料平衡与能量平衡》- 内容安排：3课时3. 多组分精馏流程设计：学习多组分精馏流程的设计方法，包括流程选择、设备参数计算和优化。
- 教材章节：第三章第一节《多组分精馏流程与设备》- 内容安排：3课时4. 多组分精馏实验操作与模拟计算：通过实验操作和模拟计算软件，观察和分析多组分精馏过程中各组分的分离效果。
- 教材章节：第四章《精馏实验与模拟》- 内容安排：4课时5. 应用案例分析：分析实际工业生产中的多组分精馏案例，了解多组分精馏技术在工业应用中的关键问题及解决方案。

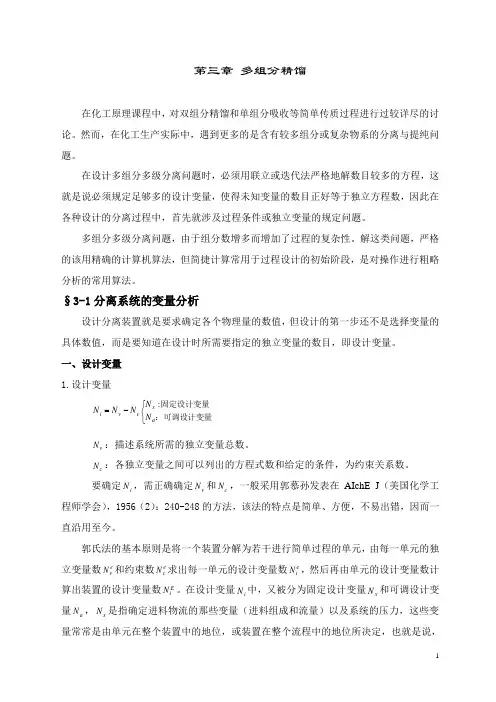

第三章 多组分精馏在化工原理课程中，对双组分精馏和单组分吸收等简单传质过程进行过较详尽的讨论。
然而，在化工生产实际中，遇到更多的是含有较多组分或复杂物系的分离与提纯问题。
在设计多组分多级分离问题时，必须用联立或迭代法严格地解数目较多的方程，这就是说必须规定足够多的设计变量，使得未知变量的数目正好等于独立方程数，因此在各种设计的分离过程中，首先就涉及过程条件或独立变量的规定问题。
多组分多级分离问题，由于组分数增多而增加了过程的复杂性。
解这类问题，严格的该用精确的计算机算法，但简捷计算常用于过程设计的初始阶段，是对操作进行粗略分析的常用算法。
§3-1分离系统的变量分析设计分离装置就是要求确定各个物理量的数值，但设计的第一步还不是选择变量的具体数值，而是要知道在设计时所需要指定的独立变量的数目，即设计变量。
一、设计变量1.设计变量⎩⎨⎧-=：可调设计变量固定设计变量a x c v i N N N N N :v N ：描述系统所需的独立变量总数。
c N ：各独立变量之间可以列出的方程式数和给定的条件，为约束关系数。
要确定i N ，需正确确定v N 和c N ，一般采用郭慕孙发表在AIchE J （美国化学工程师学会），1956（2）：240-248的方法，该法的特点是简单、方便，不易出错，因而一直沿用至今。
郭氏法的基本原则是将一个装置分解为若干进行简单过程的单元，由每一单元的独立变量数e v N 和约束数e c N 求出每一单元的设计变量数e i N ，然后再由单元的设计变量数计算出装置的设计变量数E i N 。
在设计变量i N 中，又被分为固定设计变量x N 和可调设计变量a N ，x N 是指确定进料物流的那些变量（进料组成和流量）以及系统的压力，这些变量常常是由单元在整个装置中的地位，或装置在整个流程中的地位所决定，也就是说，实际上不要由设计者来指定，而a N 才是真正要由设计者来确定的，因此郭氏法的目的是确定正确的a N 值。
化工原理多组分精馏多组分精馏是指在一个系统中同时存在具有不同挥发性的多个组分，通过精馏过程将这些组分分离出来。
这种精馏过程主要应用于化工工业中，其中最常见的就是原油的精馏。
原油是一种复杂的多组分混合物，其中包括烷烃、烯烃、芳烃等多种组分，它们具有不同的挥发性和沸点。
通过多组分精馏可以将原油中的不同组分分离出来，获取高纯度的单一组分或者组分的混合物。
多组分精馏的基本原理是利用组分之间的沸点差异来实现分离。
在一个精馏塔中，通过加热并提供充足的汽化热量，将原油中的各种组分分别汽化成蒸汽。
然后，将蒸汽冷凝成液体，通过不同位置的收集器收集不同组分的液体。
多组分精馏的关键是精馏塔的设计和操作。
一般而言，精馏塔分为顶部回流装置和底部放流装置。
顶部回流装置可以将部分液体回流到塔顶，提供充足的冷却和平衡，使塔内的温度和组分浓度分布达到稳定状态。
底部放流装置用于获取精馏产物，可以根据需要进行连续放流或间歇放流。
在精馏过程中，通过适当调节顶部回流比例、塔内温度和压力等操作参数，可以实现对不同组分的分离。
具体来说，高沸点组分会在上部冷凝器中快速冷凝成为液体，回流到塔顶，而低沸点组分则主要通过中部冷凝器冷凝，并作为精馏产物从塔底放流。
多组分精馏的效果受到多个因素的影响，包括塔板数目、温度和压力梯度、顶部回流比例等。
通常情况下，增加塔板数目可以提高分离效果，但同时也会增加塔设备的复杂性和能耗。
温度和压力梯度可以通过在塔内设置冷凝器和加热器来实现，不同的温度和压力梯度可以提高对不同组分的分离效果。
顶部回流比例的调节可以通过改变塔顶放流的液体量来实现，适当增加回流比例可以提高精馏塔的分离效果。
总之，多组分精馏是一种常用的分离技术，可以将具有不同挥发性的组分分离出来。
通过合理的设计和操作，可以实现高效的分离效果，对于化工工业中的原油精馏等过程具有重要意义。
化工原理多组分精馏简介多组分精馏是一种常见的化工分离技术，广泛应用于石油、化工、药品等行业中。
本文将介绍多组分精馏的基本原理、设备和操作、影响因素，以及应用案例等内容。
基本原理多组分精馏是通过不同组分的挥发性差异实现分离的一种方法。
在一个精馏塔中，原料液体进入塔顶，经过加热后蒸发，蒸汽上升并与冷却剂进行接触，冷却后变为液体，得到精馏液。
根据不同的沸点，各组分在塔内得到部分蒸发和凝结，最后在塔顶和塔底得到不同组分的纯化产品。
设备和操作多组分精馏通常由以下设备组成：1.精馏塔：用于将混合物分离成多个组分的关键设备。
塔内通常有填料或板式反应器，以增加传质效果。
2.热交换器：用于加热和冷却原料和冷却剂。
3.冷凝器：用于将蒸汽冷却成液体，以获取精馏液。
4.回流器：用于控制精馏液的回流或提供塔顶的回流液。
在操作多组分精馏塔时，需要注意以下几点：1.控制塔顶温度：通过调节加热和冷却剂的流量，控制塔顶温度，确保所需组分能够得到纯化。
2.控制回流比：回流比是回流液与塔顶出口流量的比值。
通过调节回流比，可以改变塔内的传质效果，影响分离效果。
3.利用塔内温度梯度：塔内温度从塔底到塔顶逐渐增加，利用温度差异来实现组分的分离。
影响因素多组分精馏的效果受到多个因素的影响，以下是几个重要的影响因素：1.组分挥发性差异：组分之间的沸点差异越大，精馏效果越好。
2.塔设计：塔的高度、填料或板式的选择，对传质效果和分离效果有直接影响。
3.温度梯度：塔内温度梯度越大，分离效果越好。
4.回流比：适当的回流比可以改善传质效果，提高精馏效果。
5.操作参数：加热剂和冷却剂的流量、操作压力等参数的调节，会直接影响精馏过程的效果。
应用案例多组分精馏在化工领域有着广泛的应用。
以下是几个常见的应用案例：1.石油炼油：通过多组分精馏，将原油中的各种烃类分离出来，得到汽油、柴油、煤油等产品。
2.药品制造：制药工业中，多组分精馏被用于纯化药物原料，去除杂质，提高药品的纯度和品质。
普通多组分精馏的原理普通多组分精馏是一种常用的物理分离技术，用于将多种组分按照其沸点的差异进行分离和纯化。
其基本原理是利用不同组分的沸点差异，通过加热液体混合物，使其中一个或多个组分蒸发，然后再将蒸汽冷凝，得到纯净的组分。
普通多组分精馏过程中涉及到一系列的操作和装置，其中最基本的装置是精馏塔。
精馏塔通常由一个高度较高的塔筒和一系列水平安装的塔板组成，塔板上设有大量密布的塔板孔和下料孔。
液体混合物通过上部喷淋塔板进入塔筒内，然后在塔板孔的作用下形成多个液滴。
从塔顶向下流动的反流液体与从塔底向上流动的精馏液体相接触，通过蒸汽-液体平衡，发生质量传递和传热过程。
在普通多组分精馏中，通常会选择一种组分作为轻组分，其沸点较低，而将其他组分作为重组分，其沸点较高。
加热后，轻组分蒸发，并被吸附到塔顶的冷凝器中，冷凝成液体，被称为顶产品。
剩余的液体在精馏塔内逐渐升温，重组分逐渐蒸发，与轻组分的冷凝液发生交替相接触，通过多次汽液平衡，使得各组分逐渐富集。
普通多组分精馏的效率受到一系列因素的影响。
首先是加热方式，通常可以选择直接加热或间接加热。
直接加热是通过将加热介质直接接触到精馏塔内，实现对液体的加热，优点是传热效率高，但缺点是介质可能会与组分发生反应。
间接加热是通过介质流经换热器，间接传递热量给液体，优点是可控性好，但传热效率较低。
其次是塔板设计和操作参数的选择。
塔板设计要考虑到液滴的传递和分离，以及液体和气体的接触效率。
操作参数包括物料负荷、回流比、塔板孔的尺寸等，这些参数对精馏的效率和分离效果有着重要影响。
最后是冷凝器的设计。
冷凝器通过将蒸汽冷却并凝结，改变气体和液体之间的相态，从而实现组分的分离。
冷凝器的设计应考虑到冷却介质的选择、冷凝速率以及顶部温度等因素。
普通多组分精馏是一种常见的分离技术，在石油化工、化学工程等领域具有广泛应用。
根据不同的需求，可以选择不同的操作策略和装置设计，以实现高效的分离和纯化。
