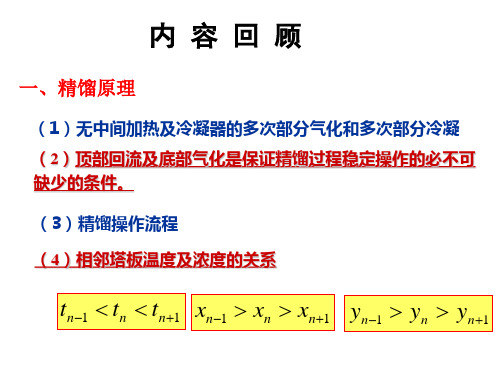

化工原理精馏知识点总结一、精馏原理概述精馏是一种通过升华和凝华的方法来分离液体混合物组分的技术，通过升华和凝华的过程可以使组分分离，最终获得纯净的组分产品。
精馏是一种重要的分离技术，在化工生产中得到广泛应用。
精馏的基本原理是依靠物质的汽化、冷凝和重新汽化等过程来实现组分的分离。
混合物在加热后，其中的易挥发成分首先汽化，形成蒸汽，然后在冷凝器中冷凝成液体，从而获得纯净的组分。
通过将蒸汽重新加热、汽化和冷凝，可以进行多次分离，提高分离效果。
二、精馏塔结构和工作原理1. 精馏塔结构精馏塔是进行精馏操作的设备，其结构一般由一种或多种填料、提升子、冷凝器和再沸器等组成。
填料是用来增大塔内表面积和混合物与液体之间的接触面积，提升子是用来提高温度场，从而使混合物更容易汽化。
冷凝器则是用来将蒸汽冷凝成液体，再沸器是用来将再次汽化的液体加热成蒸汽。
2. 精馏塔工作原理精馏塔是通过在填料层内和填料层与液体流动层之间的传质作用实现气液两相的接触混合。
填料层利用填料表面积大、气液接触面积大和液膜传质效果高的特点，以实现气液两相的有效滞留和有效接触，从而提高气相和液相之间的传递速率。
从而实现混合物组分的分离。
三、精馏操作过程及控制方法1. 精馏操作过程（1）进料进料是指将需要分离的混合物输入到精馏塔中。
进料的温度、压力和流量等参数对分馏操作的影响很大，需要注意调节。
（2）加热加热是将混合物中易挥发成分加热至其汽化温度的过程。
通常使用蒸汽加热或电加热等方式来进行加热。
（3）蒸馏蒸馏是指将加热后的混合物通过精馏塔，在填料层内和填料层与液体流动层之间进行传质过程，以实现组分的蒸发和再凝结的过程。
（4）冷凝冷凝是指将产生的蒸汽通过冷凝器使之冷却成液体，从而得到纯净的组分。
冷凝器通常采用水冷或风冷等方式来进行冷却。
2. 精馏操作控制方法（1）温度控制保持适当的加热温度是进行精馏操作的关键，通过合理控制加热温度，可以使易挥发组分蒸发，而留下不易挥发组分。
化工原理精馏实验化工原理精馏实验是化工工程中的一项重要实验内容，它主要用于分离和提纯混合物中的组分。
本文将介绍化工原理精馏实验的基本原理、实验步骤以及实验中需要注意的事项。
1. 实验目的化工原理精馏实验的主要目的是通过温度差异，利用液体蒸汽和凝结的原理，将混合物中的组分分离并得到纯净的产品。
通过这个实验，我们可以了解精馏作为一种分离技术的原理和应用。
2. 实验原理化工原理精馏实验的基本原理是利用混合物中各组分的不同沸点，通过升温使其中具有较低沸点的组分先蒸发，然后通过冷凝使其变为液体，从而实现分离。
在实验过程中，我们需要使用精馏塔，该塔内部设置有填料，用于增加混合物和蒸汽之间的交流面积，并实现更充分的分离。
3. 实验步骤(1) 准备实验所需设备和药品，包括精馏装置、混合物、填料等。
(2) 将混合物加入精馏瓶中，并将瓶塞密封。
(3) 将冷凝管和进料管连接到精馏瓶上，确保连接牢固。
(4) 将精馏瓶放入加热设备中，逐渐升温。
(5) 观察精馏瓶内的液体是否开始蒸发，当温度上升到某一点时，开始收集冷凝液。
(6) 根据实验需要，调整加热温度和收集冷凝液的时间，以实现所需组分的分离和提纯。
4. 实验注意事项(1) 在进行化工原理精馏实验前，需先对所需设备进行检查和清洁，确保实验过程的安全性。
(2) 在实验操作中，热量的传递速度会影响分馏过程的效果，因此需要掌握合适的加热速率。
(3) 为了避免精馏烧坏填料或其他设备，需要控制温度，确保温度在安全范围内。
(4) 实验结束后，应将设备进行清洗和消毒，防止残留物对下次实验的影响。
5. 实验结果分析通过化工原理精馏实验，可以得到分离出的纯净组分，并进行定量分析。
根据实验结果，可以进一步探讨精馏的分离效果、提纯效率等指标，并对所得纯净组分进行性质分析。
总结：化工原理精馏实验是一项重要的实验内容，通过实验可以了解精馏作为一种分离技术的原理和应用。
在实验过程中，需要注意设备的清洁和安全操作，合理控制加热温度和加热速率，以达到较好的分馏效果。
板式精馏塔的操作与塔效率的测定一、实验目的(1)熟悉板式塔的结构及精馏流程；(2)理论联系实际，掌握精馏塔的操作；(3)学会精馏塔塔效率的测定方法。
二、基本原理1．二元精馏过程的质量指标和操作变量精馏塔的进料通常是前一工序或另一精馏塔的出料，为简化讨论，认为它稳定不变。
二元精馏过程的质量指标是塔顶塔釜的轻组分含量d x和w x。
主要操作变量是塔顶采出率D和塔釜加热量Qh。
2．维持连续精馏过程稳定操作的条件(1)根据进料量及组成、产品的分离要求，严格维持物料平衡。
1）总物料平衡：塔的总进料量应恒等于总出料量。
即F = D + W当进料量大于出料量时，会引起淹塔；相反，出料量大于进料量时，会引起塔釜干料，最终都将破坏精馏塔的正常操作。
2)各组分的物料平衡：在满足总物料平衡的情况下，应同时满足轻组分物料平衡。
即w d f Wx Dx Fx +=由上述二式可知：为获得合格产品，必须保证一定的塔顶、塔釜采出率： w d w f x x x x F D --=和 F D FW -=1 实际操作中，塔釜采出率W 一般是根据塔釜液位的高低来操作，而塔顶采出率D 的大小则直接影响着质量指标。
（2）精馏塔应有足够的分离能力。
在塔板数一定的情况下，正常的精馏操作要有足够的回流比，才能保证一定的分离效果，得到合格的产品。
而回流比的大小是由塔内热量衡算所决定，其中，塔釜加热量Qh 是个十分重要的操作变量。
（3）精馏塔操作时，塔内应有正常的气液负荷量，避免发生以下不正常的操作状况：1)严重的液沫夹带现象上升气流将塔板上的液体的一部分带至上层塔板，这种现象称为液沫夹带。
液沫夹带是一种与液体主流方向相反的流动，属返混现象，将使板效率降低。
液流量一定时，气速过大将引起大量的液沫夹带，严重时还会发生夹带液泛，破坏塔的正常操作。
2)严重的漏液现象精馏塔内，液体与气体在塔板上应进行错流接触，但是当气速较小时，部分液体会从塔板开孔处直接漏下。
第六章蒸馏蒸馏定义：蒸馏分类：易挥发组分难挥发组分有回流蒸馏（精馏）无回流蒸馏：简单蒸馏（间歇操作）平衡蒸馏（连续操作）特殊蒸馏：萃取蒸馏、恒沸蒸馏按操作压力可分为加压、常压和减压蒸馏两组分精馏和多组分精馏第一节双组分溶液的气液相平衡一、溶液的蒸汽压与拉乌尔定律纯组分的蒸汽压与温度的关系：拉乌尔定律：在一定温度下，理想溶液上方气相中任意组分的分压等于纯组分在该温度下的饱和蒸气压与它在溶液中的摩尔分数的乘积。
p=p A0x AA（6-2）p=p B0x B=p B0(1－Bx) （6-3）A式中p A、p B——溶液上方A，B组分的平衡分压，Pa；p0——在溶液温度下纯组成的饱和蒸汽压，随温度而变，其值可用安托尼(Antoine)公式计算或由相关手册查得，Pa；x、x B——溶液中A，B组分的摩尔分数。
A二、理想溶液气液平衡（一）t-y-x图1．沸点－组成图（t－ x－ y图）（1）结构以常压下苯-甲苯混合液t－ x－ y图为例，纵坐标为温度t，横坐标为液相组成x A和汽相组成y A（x，y均指易挥发组分的摩尔分数）。
下曲线表示平衡时液相组成与温度的关系，称为液相线，上曲线表示平衡时汽相组成与温度的关系，称为汽相线。
两条曲线将整个t－ x－ y图分成三个区域，液相线以下称为液相区。
汽相线以上代表过热蒸汽区。
被两曲线包围的部分为汽液共存区。
t－ x－ y图数据通常由实验测得。
对于理想溶液，可用露点、泡点方程计算。
（2）应用在恒定总压下，组成为x，温度为t1（图中的点A）的混合液升温至t2(点J)时，溶液开始沸腾，产生第一个汽泡，相应的温度t2称为泡点，产生的第一个气泡组成为y1(点C)。
同样，组成为y、温度为t4（点B）的过热蒸汽冷却至温度t3（点H）时，混合气体开始冷凝产生第一滴液滴，相应的温度t3称为露点，凝结出第一个液滴的组成为x1(点Q)。
F、E两点为纯苯和纯甲苯的沸点。
图苯－甲苯物系的t－ x－ y图图苯－甲苯物系的y－ x图应用t－ x－ y图，可以求取任一沸点的气液相平衡组成。
北京化工大学学生实验报告学院：化学工程学院姓名：王敬尧学号： 2010016068专业：化学工程与工艺班级：化工1012班同组人员：雍维、雷雄飞课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。
通过实验，了解精馏塔工作原理。
关键词：精馏，图解法，理论板数，全塔效率，单板效率。
一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。
②了解板式塔的结构，观察塔板上汽-液接触状况。
③测定全回流时的全塔效率及单塔效率。
④测定部分回流时的全塔效率。
⑤测定全塔的浓度（或温度）分布。
⑥测定塔釜再沸器的沸腾给热系数。
二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
回流是精馏操作得以实现的基础。
塔顶的回流量与采出量之比，称为回流比。
回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。
回流比存在两种极限情况：最小回流比和全回流。
若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。
当然，这不符合工业实际，所以最小回流比只是一个操作限度。
若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。
但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。
实际回流比常取最小回流比的1.2～2.0倍。
在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。
板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。
（1）总板效率EE=N/Ne式中 E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。
蒸馏化工生产中经常要处理由若干组分所组成的混合物，其中大部分是均相物系。
生产中为了满足贮存、运输、加工和使用的要求，时常需要将这些混合物分离成为较纯净或几乎纯态的物质或组分。
蒸馏是分离液体混合物的典型单元操作。
这种操作是将液体混合物部分气化，利用其中各组分挥发度不同的特性以实现分离的目的。
它是通过液相和气相间的质量传递来实现的。
蒸馏过程可以按不同方法分类。
按照操作方式可分为间歇和连续蒸馏。
按蒸馏方法可分为简单蒸馏、平衡蒸馏（闪蒸）、精馏和特殊精馏等。
当一般较易分离的物系或对分离要求不高时，可采用简单蒸馏或闪蒸，较难分离的可采用精馏，很难分离的或用普通精馏不能分离的可采用特殊精馏。
工业中以精馏的应用最为广泛。
按操作压强可分为常压、加压和减压精馏。
按待分离混合物中组分的数目可以分为两（双）组分和多组分精馏。
因两组分精馏计算较为简单，故常以两组分溶液的精馏原理为计算基础，然后引申用于多组分精馏的计算中。
在本章中将着重讨论常压下两组分连续精馏。
蒸馏在化学工业中应用十分广泛，其历史也最为悠久，因此它是分离（传质）过程中最重要的单元操作之一。
在前面我们已经知道，蒸馏是气液两相间的传质过程,因此常用组分在两相中的浓度(组成)偏离平衡的程度来衡量传质推动力的大小。
传质过程是以两相达到相平衡为极限的。
由此可见，气液相平衡关系是分析蒸馏原理和进行设备计算的理论基础，故在讨论精馏过程的计算前，首先简述相平衡关系。
相平衡是《物理化学》课程的基本内容，本章侧重于论述其在化学工程中的应用，且讨论的只限于两组分理想溶液。
本节包含四个部分的内容：拉乌尔定律相律相图相对挥发度。
拉乌尔定律根据溶液中同分子间的与异分子间的作用力的差异，可将溶液分为理想溶液和非理想溶液两种。
实验表明，理想溶液的气液平衡关系遵循拉乌尔定律(Raoult's Law)，即:式中溶液上方组分的平衡分压，Pa；同温度下纯组分的饱和蒸气压,Pa；溶液中组分的摩尔分率。
第三章 多组分精馏在化工原理课程中，对双组分精馏和单组分吸收等简单传质过程进行过较详尽的讨论。
然而，在化工生产实际中，遇到更多的是含有较多组分或复杂物系的分离与提纯问题。
在设计多组分多级分离问题时，必须用联立或迭代法严格地解数目较多的方程，这就是说必须规定足够多的设计变量，使得未知变量的数目正好等于独立方程数，因此在各种设计的分离过程中，首先就涉及过程条件或独立变量的规定问题。
多组分多级分离问题，由于组分数增多而增加了过程的复杂性。
解这类问题，严格的该用精确的计算机算法，但简捷计算常用于过程设计的初始阶段，是对操作进行粗略分析的常用算法。
§3-1分离系统的变量分析设计分离装置就是要求确定各个物理量的数值，但设计的第一步还不是选择变量的具体数值，而是要知道在设计时所需要指定的独立变量的数目，即设计变量。
一、设计变量1.设计变量⎩⎨⎧-=：可调设计变量固定设计变量a x c v i N N N N N :v N ：描述系统所需的独立变量总数。
c N ：各独立变量之间可以列出的方程式数和给定的条件，为约束关系数。
要确定i N ，需正确确定v N 和c N ，一般采用郭慕孙发表在AIchE J （美国化学工程师学会），1956（2）：240-248的方法，该法的特点是简单、方便，不易出错，因而一直沿用至今。
郭氏法的基本原则是将一个装置分解为若干进行简单过程的单元，由每一单元的独立变量数e v N 和约束数e c N 求出每一单元的设计变量数e i N ，然后再由单元的设计变量数计算出装置的设计变量数E i N 。
在设计变量i N 中，又被分为固定设计变量x N 和可调设计变量a N ，x N 是指确定进料物流的那些变量（进料组成和流量）以及系统的压力，这些变量常常是由单元在整个装置中的地位，或装置在整个流程中的地位所决定，也就是说，实际上不要由设计者来指定，而a N 才是真正要由设计者来确定的，因此郭氏法的目的是确定正确的a N 值。
化工原理多组分精馏多组分精馏是指在一个系统中同时存在具有不同挥发性的多个组分，通过精馏过程将这些组分分离出来。
这种精馏过程主要应用于化工工业中，其中最常见的就是原油的精馏。
原油是一种复杂的多组分混合物，其中包括烷烃、烯烃、芳烃等多种组分，它们具有不同的挥发性和沸点。
通过多组分精馏可以将原油中的不同组分分离出来，获取高纯度的单一组分或者组分的混合物。
多组分精馏的基本原理是利用组分之间的沸点差异来实现分离。
在一个精馏塔中，通过加热并提供充足的汽化热量，将原油中的各种组分分别汽化成蒸汽。
然后，将蒸汽冷凝成液体，通过不同位置的收集器收集不同组分的液体。
多组分精馏的关键是精馏塔的设计和操作。
一般而言，精馏塔分为顶部回流装置和底部放流装置。
顶部回流装置可以将部分液体回流到塔顶，提供充足的冷却和平衡，使塔内的温度和组分浓度分布达到稳定状态。
底部放流装置用于获取精馏产物，可以根据需要进行连续放流或间歇放流。
在精馏过程中，通过适当调节顶部回流比例、塔内温度和压力等操作参数，可以实现对不同组分的分离。
具体来说，高沸点组分会在上部冷凝器中快速冷凝成为液体，回流到塔顶，而低沸点组分则主要通过中部冷凝器冷凝，并作为精馏产物从塔底放流。
多组分精馏的效果受到多个因素的影响，包括塔板数目、温度和压力梯度、顶部回流比例等。
通常情况下，增加塔板数目可以提高分离效果，但同时也会增加塔设备的复杂性和能耗。
温度和压力梯度可以通过在塔内设置冷凝器和加热器来实现，不同的温度和压力梯度可以提高对不同组分的分离效果。
顶部回流比例的调节可以通过改变塔顶放流的液体量来实现，适当增加回流比例可以提高精馏塔的分离效果。
总之，多组分精馏是一种常用的分离技术，可以将具有不同挥发性的组分分离出来。
通过合理的设计和操作，可以实现高效的分离效果，对于化工工业中的原油精馏等过程具有重要意义。
化工原理多组分精馏简介多组分精馏是一种常见的化工分离技术，广泛应用于石油、化工、药品等行业中。
本文将介绍多组分精馏的基本原理、设备和操作、影响因素，以及应用案例等内容。
基本原理多组分精馏是通过不同组分的挥发性差异实现分离的一种方法。
在一个精馏塔中，原料液体进入塔顶，经过加热后蒸发，蒸汽上升并与冷却剂进行接触，冷却后变为液体，得到精馏液。
根据不同的沸点，各组分在塔内得到部分蒸发和凝结，最后在塔顶和塔底得到不同组分的纯化产品。
设备和操作多组分精馏通常由以下设备组成：1.精馏塔：用于将混合物分离成多个组分的关键设备。
塔内通常有填料或板式反应器，以增加传质效果。
2.热交换器：用于加热和冷却原料和冷却剂。
3.冷凝器：用于将蒸汽冷却成液体，以获取精馏液。
4.回流器：用于控制精馏液的回流或提供塔顶的回流液。
在操作多组分精馏塔时，需要注意以下几点：1.控制塔顶温度：通过调节加热和冷却剂的流量，控制塔顶温度，确保所需组分能够得到纯化。
2.控制回流比：回流比是回流液与塔顶出口流量的比值。
通过调节回流比，可以改变塔内的传质效果，影响分离效果。
3.利用塔内温度梯度：塔内温度从塔底到塔顶逐渐增加，利用温度差异来实现组分的分离。
影响因素多组分精馏的效果受到多个因素的影响，以下是几个重要的影响因素：1.组分挥发性差异：组分之间的沸点差异越大，精馏效果越好。
2.塔设计：塔的高度、填料或板式的选择，对传质效果和分离效果有直接影响。
3.温度梯度：塔内温度梯度越大，分离效果越好。
4.回流比：适当的回流比可以改善传质效果，提高精馏效果。
5.操作参数：加热剂和冷却剂的流量、操作压力等参数的调节，会直接影响精馏过程的效果。
应用案例多组分精馏在化工领域有着广泛的应用。
以下是几个常见的应用案例：1.石油炼油：通过多组分精馏，将原油中的各种烃类分离出来，得到汽油、柴油、煤油等产品。
2.药品制造：制药工业中，多组分精馏被用于纯化药物原料，去除杂质，提高药品的纯度和品质。
精馏实验一、实验任务和目的：1、充分利用计算机采集和控制系统具有的快速、大容量和实时处理的特点，进行精馏过程多实验方案的设计，并进行实验验证，得出实验结论。
以掌握实验研究的方法。
2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
3、学习精馏塔性能参数的测量方法，并掌握其影响因素。
4、测定精馏过程的动态特性，提高学生对精馏过程的认识。
二、实验原理：在板式精馏塔中，由塔釜产生的蒸汽沿塔板逐板上升与来自塔板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
回流是精馏操作得以实现的基础。
塔顶的回流量与采出量之比，称为回流比。
回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。
回流比存在两种极限情况：最小回流比和全回流。
若塔在最小回流比下操作，要完成分离任务，则需要有无穷多块塔板的精馏塔。
当然，这不符合工业实际，所以最小回流比只是一个操作限度。
若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔内中，这在生产中无实际意义。
但是，由于此时所需理论塔板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时使用。
3、实验流程（简图）；4、操作步骤；4.1、设置参数设置精馏段塔板数为5，设置提馏段塔板数为3，配置浓度比为0.66的乙醇/正丙醇混合液，设置进料罐的一次性进料量为2L。
4.2、精馏塔进料（1）连续点击"进料"按钮，进料罐开始进料，直到罐内液位达到70%以上。
（2）启动进料泵。
（3）设定进料泵功率，将进料流量控制器的 OP 值设为50%。
（4）设定预热器功率，将进料温度控制器的 OP 值设为60%，开始加热。
（5）打开塔釜液位控制器，控制液位在70%-80%之间。
4.3、启动再沸器（1）将塔顶冷凝器内通入冷却水。
（2）设定塔釜加热功率，将塔釜温度控制器的 OP 值设为 50%。
