中央空调电子膨胀阀操作说明 中文版样本

YK-DPF VER.1电子膨胀阀控制器技术规格书无锡云开电子科技有限公司2013年12月1、概述YK-DPF VER.1电子膨胀阀控制器专门用于中央空调系统中电子膨胀阀的开度控制，可以替代热力膨胀阀和毛细管，能达到良好的温度和制冷剂流量的控制效果，并能起到良好的节能作用。

1.1 适用范围YK-DPF VER.1电子膨胀阀控制器适用于所有5芯，6芯12V系列电子膨胀阀配套用（如三花等）。

YK-DPF VER.1电子膨胀阀控制器的控制对象是500P开度的电子膨胀阀。

1.2 主要功能特点1.2.1 多点温度检测YK-DPF VER.1电子膨胀阀控制器同时检测系统的制冷蒸发器进口温度、制热蒸发器进口温度和回气管温度。

检测的温度可以手动查询显示，当传感器损坏时，显示故障代码。

1.2.2 所有控制参数可设置YK-DPF VER.1电子膨胀阀控制器内所有与控制相关的温度参数和时间参数都可以调整，以适应不同的机组或电子膨胀阀。

1.2.3 温度和开度可显示查询YK-DPF VER.1电子膨胀阀控制器所有检测到的温度都可以被查询，电子膨胀阀的开度也可以实时查询显示。

1.2.5 手动调节功能在机组开发和调试阶段，可以通过YK-DPF VER.1电子膨胀阀控制器手动调整电子膨胀阀的开度，取得有效的试验数据。

1.3主要技术参数：1.3.1 工作电压控制器变压器：初级220V/AC 次级① 12.5V/AC频率50HZ1.3.2 工作环境工作环境温度： -10℃—+60℃储存环境温度： -20℃—+70℃相对湿度： 40%—98%1.3.3 温度传感器1#制冷蒸发器进口温度传感器（T1） 3470-502±1%1#制热蒸发器进口温度传感器（T2） 3470-502±1%1#回气管温度传感器（T3） 3470-502±1%2#制冷蒸发器进口温度传感器（T4） 3470-502±1%2#制热蒸发器进口温度传感器（T5） 3470-502±1% 2#回气管温度传感器（T6） 3470-502±1%2 控制器说明YK-DPF VER.1电子膨胀阀控制器接口说明下图是YK-DPF VER.1单路电子膨胀阀控制器的实物照片：图2.1 YK-DPF VER.1电子膨胀阀控制器接口示意图（1）电子膨胀阀接口（2）变压器接口（3）220V/AC 相线接口 （4） 220V/AC 零线接口（5） 压缩机工作输入接口（火线信号输入） （6） 四通阀工作输入接口（火线信号输入） （7）回气管温度传感器安装在蒸发器的回气管上，以下简称T 回气 （8）制热蒸发器进口温度传感器安装在蒸发器的制热进口管上，以下简称T 制热 （9）制冷蒸发器进口温度传感器安装在蒸发器的制冷进口管上，以下简称T 制冷 （10）手动减小键在手动模式下，按一次该键则电子膨胀阀开度减一。

制冷空调用直动式电子膨胀阀产品说明书上海俊乐制冷自控元件有限公司2003年3月1　适用范围本说明书介绍了俊乐公司直动式电子膨胀阀的型式、基本参数、主要技术要求和使用注意事项。

2　产品型号规格2.1 产品型号表示方法2.2 产品规格推荐配用机型型号（R22，制冷量kW）DPF1.5 2.0~3.5DPF1.6 2.0~3.6DPF1.8 2.5~5.0DPF2.0 3.5~6.0DPF2.2 5.0~8.0DPF2.4 6.0~10.0DPF3.0 8.0~15.03　基本参数3.1　适用环境温度：-30℃～+60℃。

3.2　适用介质温度：-30℃～+70℃。

3.3　适用环境湿度：95%RH以下。

3.4　安装方向：线圈在上，阀体竖直前后左右±15°以内。

3.5　使用压力：0 MPa～2.95MPa。

3.6　流动方向：正反皆可。

3.7　线圈绝缘等级：E级。

3.8　驱动方式：四相永磁型步进电机，直动式，电压：DC12V±15%；励磁方式：1-2相励磁；励磁频率：30～90PPS。

3.9 驱动电流：口径2.4mm以下的膨胀阀，线圈电流小于0.25A；口径2.4mm以上（包括2.4mm）、3.0mm以下（包括3.0mm）的膨胀阀，线圈电流小于0.35A；3.10　阀开度：0为全闭；500为全开。

3.11　线圈接线方式及励磁顺序黄红 蓝动作顺序：１→２→３→４→５→６→７→８　关阀；８→７→６→５→４→３→２→１　开阀。

　４　主要技术要求　４．１　外形尺寸及外观质量　膨胀阀的外形及安装尺寸应符合规定程序批准的图样要求；外观应光洁平整，零部件无损伤，标志清晰。

　４．２　气密性　膨胀阀在３．３ＭＰａ的气体（干燥氮气）压力下，应无渗漏。

　４．３　耐压强度　膨胀阀应能承受４．４２ＭＰａ的压力，不应有泄漏及变形现象。

　４．４　破环压力　膨胀阀应能承受液压１２ＭＰａ，１ｍｉｎ的破坏压力试验，不应破裂。

293VALVES - CarelWhy use an Electronic Expansion Valve?Limitations of Mechanical Valves:• Narrow Capacity• Slow movement / reaction • Refrigerant specific • R equires periodical maintenance as the behaviour is unsurveyed.• Requires a solenoid valve on the the liquid line • R equires specific liquid refrigerant temperature / pressure to operateBenefits of an Electronic Expansion Valve:• I ncomparably more precise control, bettersuperheat control = better performance = higher efficiency• Wide capacity range• Quickly adapts to system demand• Non refrigerant specific (Excluding R717)• T he ideal solution when used with variable speed compressors • P ermits floating condensing temperature management • Energy savingWhere is the energy saved?• The energy is primarily saved at the compressor.• H igher efficiency components ensure the system is working at it’s optimal design. This results in longer compressor off periods, or longer periods with the compressor at minimum capacity • E nergy is saved by reducing the operating head pressure, as the high head pressure that would be required for mechanical valves is no longer needed. Operating at Lower head pressures = improved Co-efficient Of Performance of the compressorWhy use a Carel Electronic Expansion Valve?• H igh quality construction = higher efficiency and reliability • T ight shut off guaranteed by unique T eflon seal, seat and blocking spring • Removable stator• Internal gearless, stainless steel mechanism • Bi directional flow capability • E qual percentage flow characteristic ensures accurate control at all valve opening positions294mf .au sales@mf .auCarel - VALVES With capacity ranging from 0.1 kW to2000 kW, there would be a Valve suitable to your application.Valve SizingDue to the vast range of applications and variables to consider when selecting an Expansion valve, it isHIGHL Y suggested the valve is sized correctly by a Refrigeration Engineer.Carel have developed an online sizing tool. It isfreely accessibly but will require a login registration.Go to: /group/exv-sistema/home The virtual sizing console is called ‘Exv Lab’The Application295VALVES- CarelAccessories for EV Series296mf .au sales@mf .auCarel - VALVES EVD Evolution DriversAccessories for EVD DriversEVD Evolution KitsmponentsT o use an electronic valve, the valve will require a valve driver. The Carel range is ever expanding, the primary control to manage an Electronic valve is the EVD Evolution Driver.Other controllers include Ultracella and MPXPRO.Features of the EVD EVO Driver• Superheat management with auxiliary high pressure, low pressure and low superheat protection • Simple start up with just 4 parameters (Refrigerant, application, valve type and sensors)• Ultracap back up integration • Twin version option• Adaptive control algorithms • Digital Scroll suitable• Visual help visible on displayEVD drivers require a pressure transducer and cable, and a strap-on NTC sensorThe kits include a driver, ratiometric pressuretransducer and cable, valve cable and temperature sensor. The display is to be purchased separately.297VALVES - CarelDisplay ModePlease NotePlease read these instructions in conjunction with the parameter list and the installationmanual. It is recommended that the controllers be programmed before connecting or activating the plant to be controlled.An automatic setup procedure appears on the EVD Evo display at startup. The 4 main parameters need to be configured and confirmed to start the driver operation.Installation manual:+0302205EN EVD Evolution+0302206EN EVD Evolution TwinT echnical leaflets:+050004150 EVD Evolution and graphic display +050004155 USB-tLan converter for EVD Evo+050004165 Battery charge and battery for EVD Evo +050004170 EVD Evolution Twin and graphic displayLiterature AvailableMeaning of the LEDsService Parameters (A)Manufacturer Parameters (C)A) PRESS Esc one or more times to switch to the standarvd display PRESS ARROW 'UP' or 'DOWN' to display a graph, the wiring diagram and the main valuesPRESS 'ESC' to exit the display modeA) PRESS Esc one or more times to switch to the standard display B) PRESS 'Prg' to display the password screenC) PRESS 'ENTER' and enter the password '22' then PRESS 'ENTER'D) PRESS ARROW 'UP' or 'DOWN' until reaching the parameter to be modifiedE) PRESS 'ENTER' to access the value. Then PRESS ARROW 'UP' or 'DOWN' to increase or decrease the valueG) PRESS 'ENTER' to save the value Repeat the operations D to G to set other parametersH) PRESS 'Esc' to permanently save the new valuesI) Follow the points A) to C) from the service parameters access with password '66' then PRESS 'ENTER'J) PRESS ARROW 'UP' or 'DOWN' until reaching the category wanted K) PRESS 'ENTER' to access the first parameter in the category. Then PRESS ARROW 'UP' or 'DOWN' until reaching the parameter to be modifiedL) PRESS 'ENTER' to access the value. Then PRESS ARROW 'UP' or 'DOWN' to increase or decrease the valueM) PRESS 'ENTER' to save the value Repeat the operations K to M to set other parametersN) PRESS 'Esc' to permanently savethe new values298mf .au sales@mf .auCarel - VALVESEVD Summary of Operating Parameters299VALVES- CarelKey for Diagram (Electronic Expansion Valves & Drivers)Wiring with Ultracap module EVD0000UC01,3,2,4aa*The transformer size depends on the driver used:For CAREL valves driver use a 20VA transformer.For universal valves driver use a 40VA transformer.Notes on earthingThe shield of the valve cable MUST be earthed.We recommend the use of 1 transformer per driver.Respect the polarity G – G0: If earthing thesecondary of the transformer (24V), only earth G0.Due to the tight shut off of the Carel Electronic Valve, there is no need for a solenoid when an Ultracap power backup module is installed.This device provides enough power to drive the valve shut in the event there is power loss.*The order of the valve connection cable is 1 3 2 4300mf .au sales@mf .auCarel - VALVES。

E2V System/E2V电子膨胀阀系统用户手册User manual重要提示安装和操作本产品前，请仔细阅读本手册中的说明，以及随本产品附送的说明书中的说明。

本产品针对特定用途而设计，因此只要按照如下要求进行操作，就不会发生危险：· 请根据本手册中的说明，以及随本产品附送的说明书中的说明，进行有关的安装、操作以及维护工作。

· 相关的环境条件、运行压力和电源电压的下降幅度，应维持在说明书中规定的范围之内。

用户负责检查所述的设备特性是否与运行条件相一致。

事先未经设备制造商的授权而更改设备，或将设备另作它用，均是不恰当的。

由使用不当而导致的人身伤害和财产损失，责任由用户负全责。

注意事项：本设备的部分电气组件带电，而且有些零部件还处于压力状态中。

因此，设备的各种检修和维护工作，必须由掌握必要预防措施的专家和技术人员进行。

在拆装内部部件之前，应断开电源，将压力调整至周围环境压力的水平。

零部件弃置E 2V 阀是由金属和塑料部件制成。

必须依照当地现行的废物弃置法规，进行弃置。

IMPORTANT WARNINGSBEFORE INSTALLING OR OPERATING ON THE APPLIANCE,CAREFULLY READ THE INSTRUCTIONS IN THIS MANUAL AND ONTHE INSTRUCTION SHEET ENCLOSED WITH THE PRODUCT.This equipment has been designed to operate without risks forthe specific purpose, as long as:• the installation, operation and maintenance are performed accordingto the instructions in this manual and on the instruction sheetenclosed with the product;• the environmental conditions, the operating pressure and the powersupply voltages fall within the values specified on the instruction sheet.The user is responsible for checking that the characteristics describedare compatible with the operating conditions.Any other use or changes which have not been previously authorisedby the manufacturer, are considered improper.Liability for injures or damage caused by improper use lies exclusively with the user.Note that some electrical components of this instrument are live andsome parts are under pressure, thus all the service or maintenanceoperations must be performed by expert and skilled personnel only,aware of the necessary precautions.Before accessing the internal parts, disconnect the power supply andrestore the pressure to that of the surrounding environment. Disposal of the partsThe E2V valves are made up of metal and plastic parts. must be disposed of according to the local legislation in force on waste disposal.我们希望节省您的时间和金钱!We wish to save you time and money! We can assure you that the thorough reading of this manual will guarantee correct installation and safe use of the product described.我们确信彻底阅读本手册是正确安装和安全 使用本设备的保证。

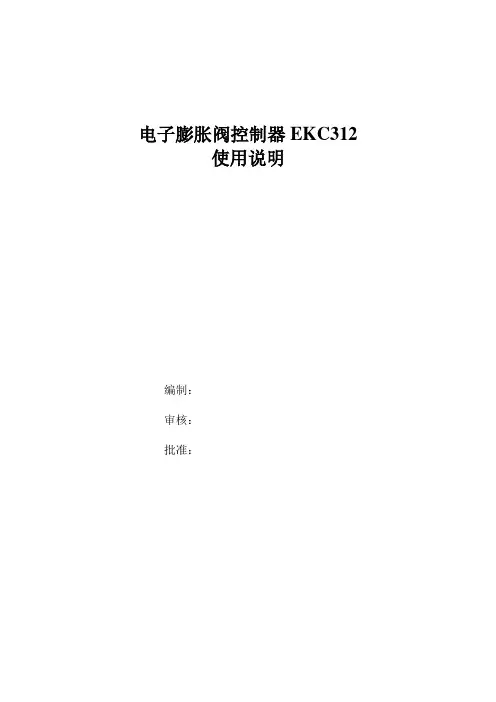

电子膨胀阀控制器EKC312
使用说明
编制：
审核：
批准：
电子膨胀阀控制器EKC312使用说明
一、操作说明
1、显示
可显示三位数字，可设定选择显示温度℃或℉（压力单位bar 或psig）。

正常情况下，显示过热度，按“下部按键”显示电子膨胀阀开度。

2、面板上的发光二极管(LED)
面板上的LED 在相应延时激活时发光。

最上方的LED 指示阀的开度增大。

第二个LED 指示阀的开度减小。

当调节过程中发生错误时，所有的LED 将同时闪烁。

此时，我们可以读出显示的错误代码，并按一下最上面的按钮以停止报警。

3、按钮
如果您想更改设定，可通过两个按钮来完成。

按住上面的按钮大约十几秒钟以进入菜单，您可以看到一列参数代码。

找到您想更改的参数代码，然后同时按两个按钮。

这时您就可以对这个参数进行设定更改（通过两个按钮分别进行数值调高或调低）。

当您更改完参数后，再次同时按住两个按钮进行新参数的保存。

按上面按钮进入菜单（或消除报警状态）
同时按住两个按钮进入修改参数状态
再同时按两个按钮保存修改参数
4、操作示例
设置一个菜单：
1）按上面的按钮直至出现所需参数项
2）按一个按钮找到您想更改的参数项
3）同时按两个按钮直至出现参数数值
4）按其中一个按钮，选择一个新的设定值
5）同时按两个按钮以保存设定。

二、参数设置
以下是EKC312控制器参数设置，调试和出厂均按此设置。

电子膨胀阀控制器EKC312 使用说明编制：编制：审核：审核：批准：批准：2 功能功能 参数参数 最小值最小值最大值最大值出厂设定表示含义表示含义通常显示通常显示显示实际过热度/阀的开度/温度温度 - K 显示过热度或阀的开度，显示过热度或阀的开度，默认显示阀的默认显示阀的开度开度如果需要查看膨胀阀的实际开度，快速按一下最下方的按钮（1S ）。

参见o17 - % 参数参数单位单位（0＝℃+bar/ 1＝℉+psig ） r05 0 1 ℃+b 显示温度单位℃或℉，压力单位bar 或psig 控制的开始和停止r12 OFF ON ON制冷的启/停调节参数调节参数P:放大参数Kp n04 0.5 20 10（4）如果Kp 值减小，则调节过程变慢值减小，则调节过程变慢（制冷剂R134a 为4）。

I:积分时间Tn n05 30s 600s 120（200） 如果增加Tn ，则调节速度变慢，则调节速度变慢（制冷剂R134a 为200）过热度最大值过热度最大值 n09 2K 30K 4(9)满液式过热度最大值设定为4K （干式9K ）过热度最小值过热度最小值 n10 1K 12K 2(5)满液式过热度最小值设定为2K （干式5K ）MOP n11 0.0bar 20bar 20MOP 设定为20相当于OFF 过热度的放大系数只能由经验丰富的人员改变富的人员改变 n20 0.0 10.0 0.7系统启动时，系统启动时，如果阀的开度偏小导致低如果阀的开度偏小导致低压保护，则需提高此值；如果阀的开度过大导致系统不稳定，则需减小此值过大导致系统不稳定，则需减小此值 系统负荷低于10％的过热度最小值小值n22 1K 15K 2此项设置与EKC312控制无关控制无关 参数“n37”和“n38”用于ETS100的设定。

在更换阀时，这两个参数必须重新设定。

这两个参数必须重新设定。

从0％到100％开启所需要的总步数（*10） ETS50＝262，ETS100＝353， ETS250/400=381 n37 000 stp 5000 stp 381此项值由所使用的电子膨胀阀型号决定（控制器只能显示3位数字，但设定值可能出现4位数。

电子膨胀阀控制器EKC312使用说明电子膨胀阀控制器EKC312使用说明1.产品概述1.1 产品描述电子膨胀阀控制器EKC312是一款专为制冷设备设计的控制器。

它可以精确地控制膨胀阀的开度，以便实现恒定的压力和温度控制。

1.2 主要特性- 高精度的压力和温度控制- 支持多种制冷剂- 可编程的控制逻辑- 数字和模拟输入/输出接口- 易于安装和操作2.安装2.1 配置要求- 电源.220V AC，50Hz- 环境温度：-10°C至50°C- 相对湿度.20%至80%- 安装位置：确保设备安装在通风良好、无灰尘和湿度较低的区域2.2 连接电路- 将电源线连接到控制器的电源接口- 将膨胀阀和传感器连接到相应的接口- 执行必要的接地连接- 检查所有连接确保正确性3.控制器设置3.1 基本设置- 打开控制器，进入主菜单- 使用方向键选择“基本设置”选项并按确定键- 在基本设置菜单中，您可以配置时钟、语言、温度单位等参数3.2 温度控制- 在主菜单中，选择“温度控制”选项- 根据您的要求，选择恒温模式或恒温差模式- 设置所需的目标温度或温差3.3 压力控制- 在主菜单中，选择“压力控制”选项- 根据您的要求，选择恒压力模式或压差模式- 设置所需的目标压力或压差4.运行和诊断4.1 运行模式- 控制器提供自动和手动两种运行模式- 在主菜单中，选择“运行模式”选项- 选择自动或手动模式并按确定键确认选择4.2 报警和故障排除- 如遇到报警或故障情况，控制器将显示相应的错误代码- 在主菜单中选择“故障排除”选项，查看错误代码和解决办法5.附件本文档附带以下附件：- 安装图纸- 电路图6.法律名词及注释6.1 制冷剂：指用于制冷或低温设备中的化学物质，能够在压缩机、膨胀阀等设备的作用下实现制冷效果。

6.2 膨胀阀：一种用于控制制冷剂流量的装置，通过调整膨胀阀的开度来控制制冷剂的流量，从而实现制冷系统的温度和压力控制。

3）、电子膨胀阀的性能参数说明
采用华鹭品牌电子膨胀阀，数码技术控制方式来控制工质达到最佳的流速效果，从而提高COP值。

电子膨胀阀可以灵活根据水箱与空气的温度来调节工质的流速流量，可以使系统在最佳的状态下运行，达到更节能的效果。

热泵产品在环境是为在-5℃--40℃下运行时，如果使用毛细管（单一无变化的节流控制）、热力膨胀阀（只有窄区间的节流控制）当遇到高温干燥天气时，机组就会出现经常性高压保护导致故障状态；甚至烧坏压缩机。

遇到低温潮湿天气时，机组就会出现除霜不干净。

而电子膨胀阀有0-500刻度的一个极大区间来对热泵系统进行有序的节流调节，使系统保持在稳定的状况下运行，大大减小故障率，同时使热泵能效比值达到最佳的状态。

中央空调操作界面说明书江苏永昇空调有限公司本套中央空调主体系统由四台制冷机压缩、两台冷冻泵（一用一备）、两台冷却泵（一用一备）、两台补水泵（一用一备）、两套空调机（一用一备）组成。

控制系统的操作分为就地操作与远程操作。

就地操作利用电气控制柜上面的按钮实现对空调主体设备的现场手动控制，远程操作利用上位机操作界面来实现自动状态下对空调主体设备的手动与自动控制功能。

空调系统的启动过程为，设定好控制的温湿度设定值后，确定启动哪台空调机，在上位机操作界面上选择对应的设备，此时程序自动打开对应风机的风门，同时关闭备用空调机的风门，风门位置到位后开启空调机送风机，然后分别打开冷却水泵与冷冻水泵，水泵开启之后打开制冷压缩机，空调系统就进入了工作状态。

空调系统的关闭过程为，首先停止制冷机组，延时停止冷却泵、冷冻泵，再延时停止送风机。

1、就地控制空调设备控制系统由四台控制柜组成，分别为主机控制柜、水泵控制柜、空调控制柜和PLC 控制柜。

1-1主机控制柜主机控制柜控制四台制冷压缩机的就地/远程操作选择，手动启动、停止各台压缩机的工作状态。

当控制柜上的选择开关打在就地位置的时候，并且冷冻泵与冷却泵启动之后，就可以在现场实现对压缩机的运行控制，此时按下控制柜上的启动按钮，对应压缩机就得电运行，压缩机按照编制的PLC控制程序，自动实现制冷的加载与卸载过程，及压缩机的停止运行与再启动功能；当按下控制柜上的停止按钮，对应的压缩机就失电停止工作。

1-2 水泵控制柜水泵控制柜控制冷冻、冷却泵与补水泵的就地/远程操作选择，手动启动、停止各台水泵的工作状态。

冷冻与冷却泵都为一用一备使用，所以同一时间只能运行一台设备。

当控制柜上的选择开关打在就地位置的时候，就可以在现场实现对各水泵的运行控制，此时按下控制柜上的启动按钮，对应的水泵就启动运行，这时备用设备就无法启动，设备运行之后，若按下停止按钮，对应运行的设备就停止运行。

1-3 空调控制柜空调控制柜控制送风机与排风机的就地/远程操作选择，手动启动、停止各台风机的工作状态。
