电子膨胀阀原理文档

电子膨胀阀的工作原理及控制电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

以保持蒸发器需要的供液量。

电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。

另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。

选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。

电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。

当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。

电子膨胀阀的步进电机是根据制冷剂液位变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。

选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。

电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。

电子膨胀阀原理文档10%〜100%冷量调节范围，流量变化呈曲线适用于CFCs, HCFCs和HFCs低电源功耗7.2W (3. 6W/相)极高的分辨率0. 0000393英寸(0. 001mm) /步最大动作步数12500步独创外置驱动机构一在最极限的情况下可以通过手动开启器进行调节•特」•—双极步进电机驱动原理Mk»W»r J■V[~pr 百c赠驱动器程序步数Q1-Q4Q2-Q3Q5-Q8Q6-Q71ON OFF ON OFF2ON OFF OFF ON3OFF ON OFF ON4OFF ON ON OFFON1ON OFF ON OFF•—双向平衡孔设计•—极高可靠性,极长工作寿命电子膨胀阀原理文档•—完全关闭功能，电子膨胀阀原理文档可省去电磁阀•—外置驱动机构电子膨胀阀原理文档•特性•—手动开启示意图电子膨胀阀原理文档•—在系统中的应用电子膨胀阀原理文档•—阀的总体结构电子膨胀阀原理文档•结构•—阀芯的组成■urmt、件g^TOrrrrr^电子膨胀阀原理文档•结构・—不同型号的阀芯样式III电子膨胀阀原理文档电子膨胀阀原理文档•—阀的剖面结构电子膨胀阀原理文档•—阀门闭合示意•—运动传送原理• —SEV-250、400的剖面结构电子膨胀阀原理文档阀芯的剖面结构电子膨胀阀原理文档•-SEV-50开度■制冷量曲线SEV 50•工彳25£ 00 Opening (%) 10 20 30 40 50 60 70 80 90 1005011 001A 50图表中参数基于R22,阀全开，冷凝温度为38°C为莓僅少•-SEV-100开度■制冷量曲线图表中参数基于R22,阀全开，冷凝温度为38°C 为基准电子膨胀阀原理文档)0 550 O 40 350 )() 50 2 )(1 50 IX00 1150 O•-SEV-175开度■制冷量曲线100 10 20 30 40 50 60 70 80 90 100 O 9)06( O 5000O 30 O 20 Opening (%) 图表中参数基于R22,阀全开，冷凝温度为38°C 为基准•—R22、R134a下的最大容量表•—采用其他制冷剂的最大容量表• — SEV-250开度■制冷量曲线SEV 250图表中参数基于R134a,阀全开，冷凝温度为38°C为基准• — SEV-400开度■制冷量曲线•—R22、R134a下的最大容量表•—采用其他制冷剂时的最大容量表•—最大容量修正表•规格尺寸•使. •-SEV-50/100/150/175电子膨胀阀原理文档膨胀阀原理文档电子膨胀阀原理文档•—低温机组•冷凝器S53电子膨胀阀原理文档wig电子膨胀阀原理文档适用于GOLDAIR的不同系列的SEV MOP控制调节4MHNNVWI电子膨胀阀原理文档。

电子膨胀阀工作原理及内部结构图分析来源：网络整理作者：2017年11月29日 14:10分享订阅关键词：电子膨胀阀一、电子膨胀阀简介电子膨胀阀是一种可按预设程序进入制冷装置的制冷剂流量的节流元件。

在一些负荷变化剧烈或运行工况范围较宽的场合，传统的节流元件（如毛细管、热力膨胀阀等）已不能满足舒适性及节能方面的要求，电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。

电子膨胀阀作为一种新型的控制元件，已成为制冷系统智能化的重要环节，也是制冷系统优化得以真正实现重要手段和保证，被应用在越来越多的领域中。

电子膨胀阀的应用必将随着技术的进步和发展而日趋成熟。

二、电子膨胀阀的特点自锁型永磁步进电机驱动正反向流动皆可DC12V矩形波控制制冷剂适用范围广三、电子膨胀阀优点高频、低频运行时能效比提高；压缩机可靠性提高，改善回油、回液、排气温度过高状况；整机运行可靠，吹水、凝露、过负荷问题减少；对制冷剂量变化的适应性增强；舒适性增强，除霜时间短；四、电子膨胀阀结构电子膨胀阀有步进电机型和电磁线圈型两种结构形式。

电磁线圈型严格地说是一种电磁膨胀阀。

目前，在家用空调、冰箱等制冷设备中常说的电子膨胀阀通常指的是步进电机型。

该类电磁阀由阀体、阀芯、波纹管、传动机构和脉冲步进电机等组成，如图2所示。

阀体是指膨胀阀本身，由针阀、磁体及上下盖等部件组成，如图3所示。

针阀的开度大小靠回气过热度（通过回气温度和压力检测得到）控制，过热度越大开度越大，过热度越小开度也就越小。

波纹管是将制冷剂通道与运动部件隔开，以防制冷剂泄漏。

脉冲步进电机是驱动机构，主要由线圈、支架、连接件等组成，如图4所示。

传动机构的作用是将电机的旋转运动转变为阀芯的往复运动。

传动机构有两种，减速式传动机构包括齿轮副（两个相啮合的齿轮组成的基本结构）、罗纹副（利用螺纹旋合实现连接作用的机械组合）、传动杆等。

直动式传动机构没有齿轮副。

提示：膨胀阀也称节流阀，是组成制冷系统的主要部件，安装在蒸发器入口处，是制冷系统的高压与低压的分界点。

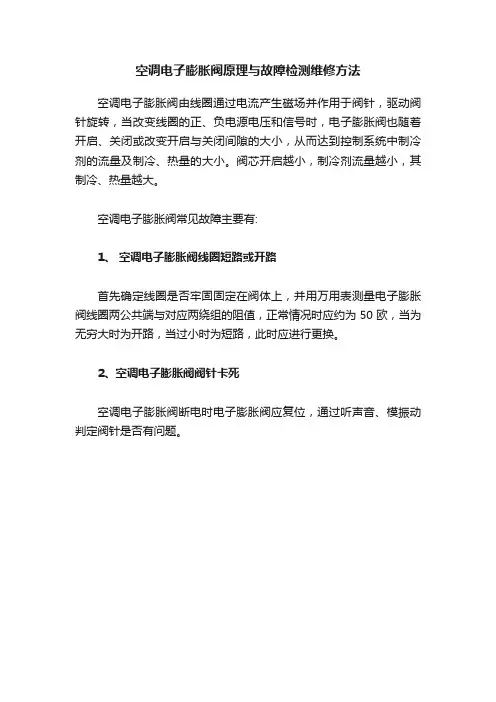

空调电子膨胀阀原理与故障检测维修方法
空调电子膨胀阀由线圈通过电流产生磁场并作用于阀针，驱动阀针旋转，当改变线圈的正、负电源电压和信号时，电子膨胀阀也随着开启、关闭或改变开启与关闭间隙的大小，从而达到控制系统中制冷剂的流量及制冷、热量的大小。

阀芯开启越小，制冷剂流量越小，其制冷、热量越大。

空调电子膨胀阀常见故障主要有:
1、空调电子膨胀阀线圈短路或开路
首先确定线圈是否牢固固定在阀体上，并用万用表测量电子膨胀阀线圈两公共端与对应两绕组的阻值，正常情况时应约为50欧，当为无穷大时为开路，当过小时为短路，此时应进行更换。

2、空调电子膨胀阀阀针卡死
空调电子膨胀阀断电时电子膨胀阀应复位，通过听声音、模振动判定阀针是否有问题。

冷库电子膨胀阀的工作原理及应用工作原理冷库电子膨胀阀是一种用于调节冷媒流量的装置，其主要原理是通过改变膨胀阀的开度，控制冷媒的流量，以实现对冷库温度的调节。

电子膨胀阀由控制器、膨胀阀和传感器组成。

控制器通过接收传感器的反馈信号，计算出当前温度与设定温度之间的差值，然后输出相应的信号控制膨胀阀的开度。

膨胀阀中的传感器可以测量冷媒的温度和压力。

当冷媒温度超过设定值时，传感器会发送信号给控制器，控制器则会相应地增加膨胀阀的开度，增加冷媒的流量。

反之，当冷媒温度低于设定值时，控制器会减小膨胀阀的开度，减少冷媒的流量。

通过不断调节膨胀阀的开度，冷库电子膨胀阀可以实现精确的温度控制，保持冷库内的温度稳定。

应用冷库电子膨胀阀广泛应用于各种大型冷库和冷藏室中，其具有以下优点：1.精确控制温度：冷库电子膨胀阀通过调节冷媒流量，可以精确控制冷库内的温度，确保冷藏食品的质量和安全。

2.节能高效：相比传统的机械膨胀阀，电子膨胀阀具有更高的控制精度和响应速度，可以更快地调节冷媒流量，提高冷库的能效。

3.稳定性好：冷库电子膨胀阀通过传感器实时监测冷媒温度和压力，可以快速调整膨胀阀的开度，保持冷库内的温度稳定。

4.可远程监控：部分冷库电子膨胀阀具有远程监控功能，可以从任何地方对冷库的温度进行监控和控制，方便管理和操作。

5.适应性强：冷库电子膨胀阀适用于各种冷媒和冷库系统，可以灵活应对不同的应用场景和需求。

使用技巧在使用冷库电子膨胀阀时，我们需要注意以下几个方面：1.正确安装：冷库电子膨胀阀需要正确安装在冷库的冷凝器上，保证冷媒流经膨胀阀进行调节。

2.设置合理的温度范围：根据冷货的要求，合理设置冷库电子膨胀阀的温度范围，在设定温度范围内，膨胀阀能够精确控制温度。

3.定期检查和维护：定期检查膨胀阀的工作状态和传感器的准确性，及时清洁和更换损坏的部件。

4.合理使用：在使用过程中，避免频繁调节温度，以免影响膨胀阀的寿命和稳定性。

5.与其它设备配合使用：冷库电子膨胀阀通常需要与其它冷库设备，如压缩机、冷凝器等配合使用，确保整个系统的正常运行。

电子澎胀阀的工作原理
电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

电子膨胀阀机理、调试和故障排查概述本文档介绍了电子膨胀阀的机理、调试方法和故障排查步骤。

电子膨胀阀是一种控制制冷系统中制冷剂流量的重要组件，正确了解其机理和掌握调试和故障排查方法对于保证制冷系统的正常运行至关重要。

机理电子膨胀阀的主要作用是通过调节膨胀阀的开度来控制制冷剂的流量。

它基于膨胀阀内部的感应传感器和控制电路来实现自动调节。

传感器监测制冷系统的温度和压力，并将这些信号传递给控制电路。

控制电路根据传感器的反馈信号控制电子膨胀阀的开合程度，从而调节制冷剂的流量，以维持系统的稳定工作状态。

调试方法步骤一：检查安装情况确保电子膨胀阀被正确安装在制冷系统中，且与其他组件连接紧密，没有松动或漏气的情况。

步骤二：检查电源供应确认电子膨胀阀的电源供应正常，以免导致电子膨胀阀无法正常工作或工作异常。

步骤三：校准电子膨胀阀根据制造商的指导，使用合适的校准工具对电子膨胀阀进行校准，以确保其准确操作和精确控制。

步骤四：调整开度根据制冷系统的要求和工作条件，适当调整电子膨胀阀的开度，以满足所需的制冷剂流量。

故障排查步骤步骤一：检查供电和连接确保电子膨胀阀的供电正常且连接良好。

排除供电故障或松动连接可能导致的问题。

步骤二：检查传感器检查电子膨胀阀内部的传感器是否工作正常，确保能够正确监测制冷系统的温度和压力。

步骤三：检查控制电路检查控制电路是否损坏或故障。

确保控制电路能够根据传感器的反馈信号正确控制电子膨胀阀的开合程度。

步骤四：检查膨胀阀开度检查电子膨胀阀的开度是否正确调整，以满足制冷系统的需求。

过小或过大的开度可能会导致制冷效果不佳或过冷/过热的问题。

结论了解电子膨胀阀的机理以及掌握调试和故障排查方法对于制冷系统的正常运行至关重要。

在安装、调试和故障排查过程中，注意检查供电和连接，校准电子膨胀阀，调整开度，并仔细检查传感器和控制电路的工作状态，以确保电子膨胀阀的正常运行。

电子膨胀阀控制原理电子膨胀阀是一种用于调节制冷系统中制冷剂流量的关键设备。

它通过控制制冷剂的流动来实现对制冷系统的温度和压力的精确调节，从而确保制冷系统的稳定运行和高效工作。

本文将介绍电子膨胀阀的控制原理，以帮助读者更好地理解其工作原理和应用。

电子膨胀阀的控制原理主要包括两个方面，传感器检测和控制模块调节。

首先，传感器检测制冷系统中的温度、压力等参数，并将这些参数转化为电信号传输给控制模块。

控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

在电子膨胀阀中，温度传感器和压力传感器是起着关键作用的传感器。

温度传感器可以实时监测制冷系统中的温度变化，将温度信号传输给控制模块。

控制模块根据接收到的温度信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对温度的要求。

而压力传感器则可以实时监测制冷系统中的压力变化，将压力信号传输给控制模块。

控制模块根据接收到的压力信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对压力的要求。

此外，控制模块也起着至关重要的作用。

控制模块接收传感器传来的信号后，会根据预设的控制算法和逻辑进行处理，并输出控制信号，以调节电子膨胀阀的开度。

控制模块通常采用先进的微处理器和控制芯片，具有高精度、高稳定性和快速响应的特点，能够实现对电子膨胀阀的精确控制，确保制冷系统的稳定运行和高效工作。

总的来说，电子膨胀阀的控制原理是通过传感器检测制冷系统中的温度、压力等参数，将这些参数转化为电信号传输给控制模块，控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

通过这种方式，电子膨胀阀能够实现对制冷系统的快速响应和精准调节，确保制冷系统的稳定运行和高效工作。

希望本文能够帮助读者更好地理解电子膨胀阀的控制原理，为相关领域的研究和应用提供参考。

空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。

电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。

2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。

3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。

4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。

开度的大小决定了冷媒流量的多少。

5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。

当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。

反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。

通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。

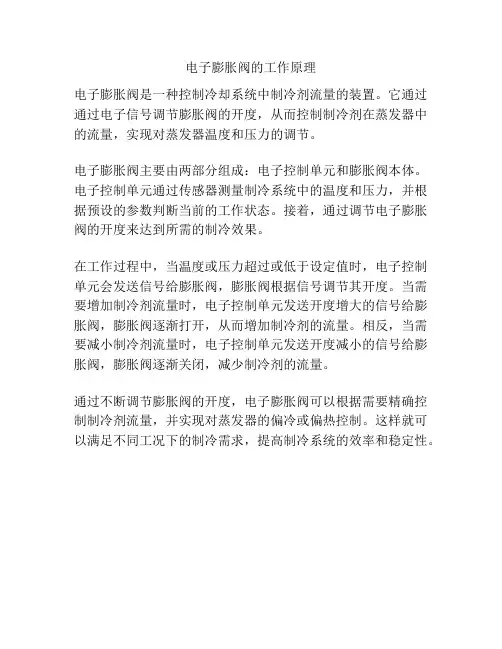

电子膨胀阀的工作原理
电子膨胀阀是一种控制冷却系统中制冷剂流量的装置。

它通过通过电子信号调节膨胀阀的开度，从而控制制冷剂在蒸发器中的流量，实现对蒸发器温度和压力的调节。

电子膨胀阀主要由两部分组成：电子控制单元和膨胀阀本体。

电子控制单元通过传感器测量制冷系统中的温度和压力，并根据预设的参数判断当前的工作状态。

接着，通过调节电子膨胀阀的开度来达到所需的制冷效果。

在工作过程中，当温度或压力超过或低于设定值时，电子控制单元会发送信号给膨胀阀，膨胀阀根据信号调节其开度。

当需要增加制冷剂流量时，电子控制单元发送开度增大的信号给膨胀阀，膨胀阀逐渐打开，从而增加制冷剂的流量。

相反，当需要减小制冷剂流量时，电子控制单元发送开度减小的信号给膨胀阀，膨胀阀逐渐关闭，减少制冷剂的流量。

通过不断调节膨胀阀的开度，电子膨胀阀可以根据需要精确控制制冷剂流量，并实现对蒸发器的偏冷或偏热控制。

这样就可以满足不同工况下的制冷需求，提高制冷系统的效率和稳定性。
