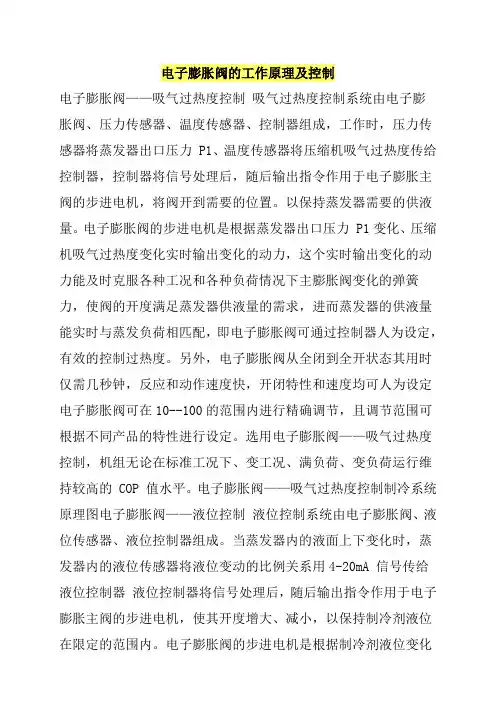

电子膨胀阀的工作原理及控制电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

以保持蒸发器需要的供液量。

电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。

另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。

选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。

电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。

当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。

电子膨胀阀的步进电机是根据制冷剂液位变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。

选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。

电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。

电子澎胀阀的工作原理

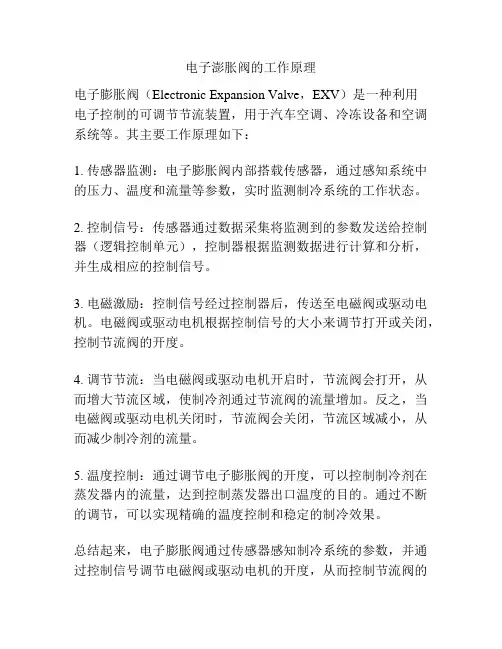

电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

电子膨胀阀的原理及调节过程
随着智能化的推进，空调主机系统中节流部件也在不停的更新中，起初是毛细管固定式节流，后来是热力膨胀阀机械式调节，如今电子膨胀阀登上舞台，逐步代替热力膨胀阀，用电磁信号来做柔性控制。

简单的说一下原理就是，电子膨胀阀是通过控制板给电磁线圈通电，根据收到的电信号来控制阀的开度。

其中的控制信号则是根据低压压力传感器传递过来的压力信号，转变而成的电磁信号，保证压缩机的吸气过热度，防止液击。

电子膨胀阀是怎么控制各个温度和吸气压力的，控制过程是怎么样的呢？下面来讲一讲这个过程。

起初的时候，电子膨胀阀有个初始开度，但是这个开度不能满足正常的机组运转，开度很小，通过的制冷剂也很少，此时的蒸发温度（吸气压力对应的饱和温度）相对较低，经过蒸发器换热，蒸发器出口的制冷剂尚未饱和，因此温度相对较高，吸气温度也相对较高，有效过热度=吸气温度-蒸发温度也就相对较大，此时就会根据设定的过热度（2~5℃）来调节膨胀阀开度。

在与设定的过热度对比后，根据低压压力传感器传递过来的压力信号，电子膨胀逐步将开阀的步数加大，增加制冷剂的通过量，同时增加蒸发温度，蒸发器出口制冷剂逐渐趋于饱和状态，吸气温度也降低，有效过热度也逐渐减小，直到稳定在设定的过热度范围内。

同样的过程，若膨胀阀开度过大，制冷剂通过量大，蒸发压力大即蒸发温度高，吸气温度较低，有效过热度偏小，就会给电子膨胀阀
信号，让其关小膨胀阀开度，达到动态的调节过程。

以上过程与制冷剂冲入量多少没有关系，制冷剂的多少都是这样的调节过程，只是阀的最终开度不一样，制冷剂少阀的最终开度大，反之制冷剂多，阀的最终开度就小。

电子膨胀阀的开度变化与各温度变化过程如下：。

热力膨胀阀、毛细管、电子膨胀阀，三种重要节流装置图文详解节流机构是制冷装置中的重要部件之一，它的作用是将冷凝器或贮液器中冷凝压力下的饱和液体（或过冷液体），节流后降至蒸发压力和蒸发温度，同时根据负荷的变化，调节进入蒸发器制冷剂的流量。

常用的节流装置有毛细管、热力膨胀阀、浮球阀等。

如果节流机构向蒸发器的供液量与蒸发器负荷相比过大，部分制冷剂液体会与气态制冷剂一起进入压缩机，引起湿压缩或液击事故。

相反若供液量与蒸发器热负荷相比太少，则蒸发器部分换热面积未能充分发挥作用，甚至造成蒸发压力降低；而且使系统的制冷量减小，制冷系数降低，压缩机的排气温度升高，影响压缩机的正常润滑。

节流机构的作用和工作原理当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降，使流体达到降压调节流量的目的。

节流是压缩式制冷循环不可缺少的四个主要过程之一。

节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。

1.热力膨胀阀热力膨胀阀普遍用于氟利昂制冷系统中，通过感温机构的作用，随蒸发器出口处制冷剂的温度变化而自动变化，达到调节制冷剂供液量的目的。

大多数热力膨胀阀在出厂前把过热度调定在5～6℃,阀的结构保证过热度再提高2℃时，阀就处于全开位置，与过热度约为2℃时，膨胀阀将处于关闭状态。

控制过热度的调节弹簧，其调节幅度为3～6℃。

一般说来，热力膨胀阀调定的过热度越高，蒸发器的吸热能力就降低，因为提高过热度要占去蒸发器尾部相当一部分传热面，以便使饱和蒸气在此得到过热，这就占据了一部分蒸发器传热面积，使制冷剂汽化吸热的面积相对减少，也就是说蒸发器的表面未能得到充分利用。

但是，过热度太低，有可能使制冷剂液体带入压缩机，产生液击的不利现象。

因此，过热度的调节要适当，既能确保有足够的制冷剂进入蒸发器，又要防止液体制冷剂进入压缩机。

电子膨胀阀工作原理

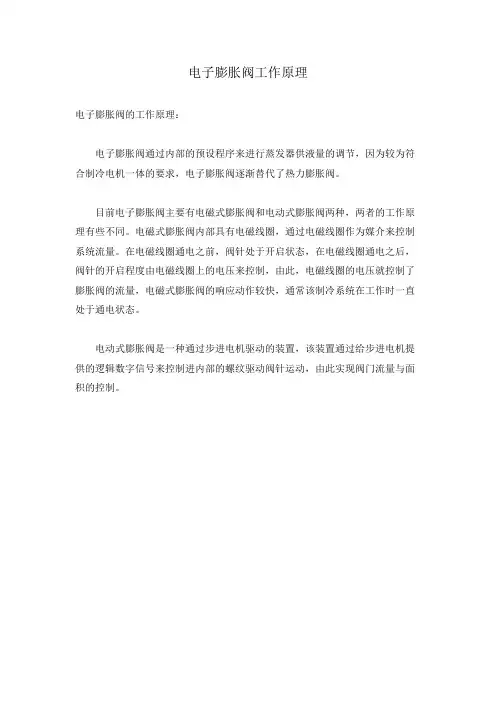

电子膨胀阀的工作原理：
电子膨胀阀通过内部的预设程序来进行蒸发器供液量的调节，因为较为符合制冷电机一体的要求，电子膨胀阀逐渐替代了热力膨胀阀。

目前电子膨胀阀主要有电磁式膨胀阀和电动式膨胀阀两种，两者的工作原理有些不同。

电磁式膨胀阀内部具有电磁线圈，通过电磁线圈作为媒介来控制系统流量。

在电磁线圈通电之前，阀针处于开启状态，在电磁线圈通电之后，阀针的开启程度由电磁线圈上的电压来控制，由此，电磁线圈的电压就控制了膨胀阀的流量，电磁式膨胀阀的响应动作较快，通常该制冷系统在工作时一直处于通电状态。

电动式膨胀阀是一种通过步进电机驱动的装置，该装置通过给步进电机提供的逻辑数字信号来控制进内部的螺纹驱动阀针运动，由此实现阀门流量与面积的控制。

图文详解电子膨胀阀原理及其在空调系统中的应用节流装置，作为制冷循环的四大部件之一，在系统中起着非常关键的作用，通过选择应用合适的节流机构与制冷系统匹配时整个制冷设备降低能耗的重要环节。

节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，从而到达调节流量、控制过热度及蒸发液位的作用。

（如下图）因此，节流机构流量的调节对制冷装置节能降耗起着非常重要的作用，制冷系统中常用的节流机构有毛细管、热力膨胀阀及电子膨胀阀。

然而，毛细管只能对流量做微小的调节，故比较适合于负荷较稳定的系统，在负荷变化大时，无法有效及时地改变制冷剂流量。

热力膨胀阀的感温包有明显的延迟特性，难以配合压缩机排量对流量变化作出迅速而有效的反应，最终导致系统调节的振荡，造成机器运转不稳定，甚至损坏压缩机。

电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。

电子膨胀阀由控制器、执行器和传感器三部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。

电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。

电子膨胀阀的传感器通常采用热电偶或热电阻。

电子膨胀阀的控制过程为调节进入蒸发器的制冷剂流量，控制目标过热度，从而保证系统经济稳定运行。

它作为电子控制元件，最大特点就是流量调节的及时性，其响应压缩机排量改变是及时的，因此它具有精度高，动作快速、准确、节能效果明显等优点，并能够与其它智能控制方法相结合，在制冷系统中的运用，以实现系统的优化控制。

在产品研制方面，国外电子膨胀阀的主要产品有：丹麦Danfoss电子膨胀阀，美国ALCO公司的EX系列电子膨胀阀，日本鹭宫的EKV、AKV电子膨胀阀FUJIKOKIMFCCO.LTD生产的LAM型电子膨胀阀。

电子膨胀阀的产品研制工作在国内起步较晚，目前国内电子膨胀阀的主要产品有：三花商用O、Q、R、S电子膨胀阀,浙江春晖智能控制股份有限公司研制的DPF系列电子膨胀阀等。

电子膨胀阀的工作原理
电子膨胀阀是一种控制冷却系统中制冷剂流量的装置。

它通过通过电子信号调节膨胀阀的开度，从而控制制冷剂在蒸发器中的流量，实现对蒸发器温度和压力的调节。

电子膨胀阀主要由两部分组成：电子控制单元和膨胀阀本体。

电子控制单元通过传感器测量制冷系统中的温度和压力，并根据预设的参数判断当前的工作状态。

接着，通过调节电子膨胀阀的开度来达到所需的制冷效果。

在工作过程中，当温度或压力超过或低于设定值时，电子控制单元会发送信号给膨胀阀，膨胀阀根据信号调节其开度。

当需要增加制冷剂流量时，电子控制单元发送开度增大的信号给膨胀阀，膨胀阀逐渐打开，从而增加制冷剂的流量。

相反，当需要减小制冷剂流量时，电子控制单元发送开度减小的信号给膨胀阀，膨胀阀逐渐关闭，减少制冷剂的流量。

通过不断调节膨胀阀的开度，电子膨胀阀可以根据需要精确控制制冷剂流量，并实现对蒸发器的偏冷或偏热控制。

这样就可以满足不同工况下的制冷需求，提高制冷系统的效率和稳定性。

电子膨胀阀原理电子膨胀阀是一种广泛应用于制冷与空调系统的关键组件，其作用是通过电子控制来调节制冷剂的流量，从而实现对系统的温度和压力的控制。

本文将介绍电子膨胀阀的原理及其工作过程。

1. 原理介绍电子膨胀阀的工作原理基于热力学的物理性质。

当制冷剂流经膨胀阀时，由于通过阀门的截面积减小，制冷剂的流速减慢，从而导致其静压力增加。

同时，由于膨胀阀内存在流体的阻力，制冷剂的压力也会发生变化。

电子膨胀阀利用此原理通过电子控制来实现对制冷剂的流量和压力的精确调节。

2. 结构与组成电子膨胀阀主要由以下几部分组成：1) 阀体：负责导流并控制制冷剂的流量。

2) 气动阀芯：通过电子控制信号来控制阀芯的开启和关闭，从而影响制冷剂的流量。

3) 电子控制单元：接收各种传感器信号，并根据设定值对阀芯的开度进行控制。

4) 温度传感器：用于感知系统的温度，将温度信号传递给电子控制单元。

5) 压力传感器：用于感知系统的压力，将压力信号传递给电子控制单元。

3. 工作过程电子膨胀阀的工作过程可以分为以下几个步骤：1) 感知参数：电子膨胀阀通过温度传感器和压力传感器感知制冷系统的温度和压力参数。

2) 信号处理：电子控制单元接收到传感器传递的温度和压力信号后，根据设定的温度值和流量要求进行信号处理。

3) 阀芯控制：根据信号处理结果，电子控制单元通过控制气动阀芯的开度来调节制冷剂的流量。

4) 流量调节：阀芯的开度决定了流经阀门的制冷剂的流量大小，进而影响制冷系统的温度和压力。

5) 反馈控制：电子控制单元持续监测制冷系统的温度和压力，并根据实际情况对阀芯的开度进行调整，以保持系统的稳定工作状态。

4. 优势与应用电子膨胀阀相对于传统的机械膨胀阀具有以下优势：1) 精确控制：电子控制单元可以根据实际需求对膨胀阀的开度进行精确控制，从而实现对制冷剂流量和压力的精确调节。

2) 响应迅速：电子膨胀阀的响应速度快，能够迅速调节制冷系统的工作状态，提高系统的工作效率。

电子膨胀阀的原理电子膨胀阀（Electronic Expansion Valve）是一种用于调节制冷剂流量的装置，广泛应用于空调、冷冻设备等领域。

它通过精确控制制冷剂的流量，实现恒定的温度控制，提高系统的效率和稳定性。

本文将介绍电子膨胀阀的原理以及其在制冷系统中的应用。

一、电子膨胀阀的基本原理1. 液体膨胀原理电子膨胀阀的基本原理是基于液体膨胀效应。

当液体通过狭窄的通道流动时，流速增大，由于液体惯性的影响，流体压力降低。

这种现象被称为膨胀。

电子膨胀阀利用这种膨胀效应来控制制冷剂的流量。

2. 电子控制原理电子膨胀阀通过内部传感器感知制冷系统的工作参数，如温度、压力等，并将这些数据传送给控制器。

控制器根据预设的参数进行计算，确定最佳的膨胀阀开度，并通过电磁阀进行精确的调节。

二、电子膨胀阀的工作过程1. 传感器检测电子膨胀阀内置有温度和压力传感器，用于实时监测制冷系统中的工作参数。

传感器将检测到的数据传送给控制器，控制器根据这些数据进行分析和计算。

2. 控制信号输出根据传感器检测到的数据，控制器确定最佳的膨胀阀开度，并通过输出控制信号给电磁阀。

控制信号的强弱决定了膨胀阀的开度大小，从而控制制冷剂的流量。

3. 调节制冷剂流量电磁阀接收到控制信号后，根据信号的强弱控制阀芯的开度。

阀芯打开时，制冷剂可以通过阀门进入膨胀阀，当阀芯关闭时，制冷剂的流动被截断。

4. 温度控制电子膨胀阀通过精确的信号控制，调节制冷剂的流量，从而实现对制冷系统中温度的精确控制。

当温度达到设定值时，控制器会相应地调整膨胀阀的开度，使制冷剂流量减小，从而保持恒定的温度。

三、电子膨胀阀的优势1. 高精度控制电子膨胀阀通过传感器和控制器的协调工作，可以实现对制冷剂的精确控制。

相比传统机械膨胀阀，其调节精度更高，能够满足复杂的控制需求。

2. 高效节能由于电子膨胀阀能够精确控制制冷剂的流量，使制冷系统能够按需供给冷量，避免能量的浪费。

同时，它也可以根据外部条件的变化，自动调整系统的工作参数，以提高系统的效率和节能。

1.概述节能和环保是人类亟待解决的两大问题。

2002年8月26日至9月4日在南非约翰内斯堡举行了可持续发展世界峰会。

在该次会议上国际制冷学会发表了《制冷业对于可持续发展和减缓大气变化的承诺》，在此文件中阐明制冷业主要的挑战来自全球气候变暖。

造成制冷业影响全球气候变暖的80%的原因是二氧化碳的排放。

这些间接的排放是部分是由制冷装置运行所需能量的生产引起的。

制冷、空调和热泵这些设备所消耗的电能约占全世界生产电能的15%，这表明间接排放的影响是非常的严重。

此文件还提出在下一个20年制冷业必须树立雄心去达到目标之一：每个制冷设备耗能减少30~50%。

制冷业者为保护环境，应把节能贯穿到制冷设备的使用周期中去。

作为制冷循环的四大部件之一，节流装置在系统中起着非常关键的作用，通过选择应用合适的节流机构与制冷系统匹配是整个制冷设备降低能耗的重要一环。

本文将对节流机构的工作原理和运行能量匹配进行分析，重点对电子膨胀阀的工作原理进行分析。

2. 传统节流机构的工作原理及匹配节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，压力下降的大小取决于流动截面收缩的比例。

节流机构的作用：1、节流降压。

当常温高压的制冷剂饱和液体流过节流阀，变成低温低压的制冷剂液体并产生少许闪发气体。

进而实现向外界吸热的目的。

2、调节流量：节流阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀的开度，调节进入蒸发器的制冷剂流量，使其流量与蒸发器的热负荷相匹配。

当蒸发器热负荷增加时阀开度也增大，制冷剂流量随之增加，反之，制冷剂流量减少。

3、控制过热度：节流机构具有控制蒸发器出口制冷剂过热度的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液损坏压缩机的事故发生。

4、控制蒸发液位：带液位控制的节流机构具有控制蒸发器液位的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液降低吸气过热度。

若节流机构向蒸发器的供液量与蒸发负荷相比过大，部分液态制冷剂一起进入压缩机，引起湿压缩或冲缸事故。

电子膨胀阀电子膨胀阀电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。

它适应了制冷机电一体化的发展要求，具有热力膨胀阀无法比拟的优良特性，为制冷系统的智能化控制提供了条件，是一种很有发展前途的自控节能元件。

电子膨胀阀与热膨胀阀的基本用途相同，结构上多种多样，但在性能上，两者却存在较大的差异。

从控制实现的角度来看，电子膨胀阀由控制器、执行器和传感器 3 部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。

电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。

电子膨胀阀的传感器通常采用热电偶或热电阻。

电子膨胀阀作为一种新型的控制元件，早已经突破了节流机构的概念，它是制冷系统智能化的重要环节，也是制冷系统优化得以真正实现的重要手段和保证，也是制冷系统机电一体的象征，已经被应用在越来越多的领域中。

由于电子膨胀阀的采用，突破了以前在空调机组设计过程中存在的某种系统屈从热力膨胀阀的观念，进入膨胀阀为系统优化服务的新境界，对于制冷行业的发展起着重要的作用。

与热力膨胀阀相比电子膨胀阀在以下方面有显著的优势：（1）电子膨胀阀的驱动方式是控制器通过对传感器采集得到的参数进行计算，向驱动板发出调节指令，由驱动板向电子膨胀阀输出电信号，驱动电子膨胀阀的动作。

电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，不存在静态过热度现象，且开闭特性和速度均可人为设定，尤其适合于工况波动剧烈的热泵机组的使用。

（2）电子膨胀阀的适用温度低。

对于热力膨胀阀，当环境温度较低，其感温包内部的感温介质的压力变化大大减小，严重影响了调节性能。

而对于电子膨胀阀，其感温部件为热电偶或热电阻，它们在低温下同样能准确反应出过热度的变化。

因此，在冷藏库的冻结间等低温环境中，电子膨胀阀也能提供较好的流量调节。
