智能化门禁电插锁原理及安装方法

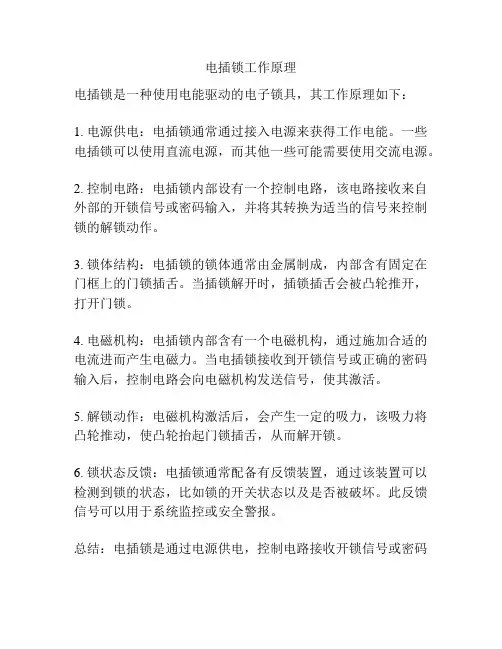

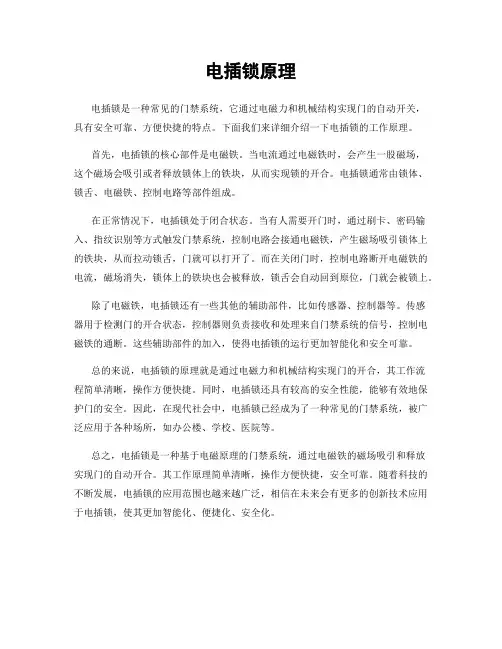

电插锁工作原理
电插锁是一种使用电能驱动的电子锁具，其工作原理如下：
1. 电源供电：电插锁通常通过接入电源来获得工作电能。

一些电插锁可以使用直流电源，而其他一些可能需要使用交流电源。

2. 控制电路：电插锁内部设有一个控制电路，该电路接收来自外部的开锁信号或密码输入，并将其转换为适当的信号来控制锁的解锁动作。

3. 锁体结构：电插锁的锁体通常由金属制成，内部含有固定在门框上的门锁插舌。

当插锁解开时，插锁插舌会被凸轮推开，打开门锁。

4. 电磁机构：电插锁内部含有一个电磁机构，通过施加合适的电流进而产生电磁力。

当电插锁接收到开锁信号或正确的密码输入后，控制电路会向电磁机构发送信号，使其激活。

5. 解锁动作：电磁机构激活后，会产生一定的吸力，该吸力将凸轮推动，使凸轮抬起门锁插舌，从而解开锁。

6. 锁状态反馈：电插锁通常配备有反馈装置，通过该装置可以检测到锁的状态，比如锁的开关状态以及是否被破坏。

此反馈信号可以用于系统监控或安全警报。

总结：电插锁是通过电源供电，控制电路接收开锁信号或密码
输入，将其转换为适当的信号来控制电磁机构，进而产生电磁力完成解锁动作的一种锁具。

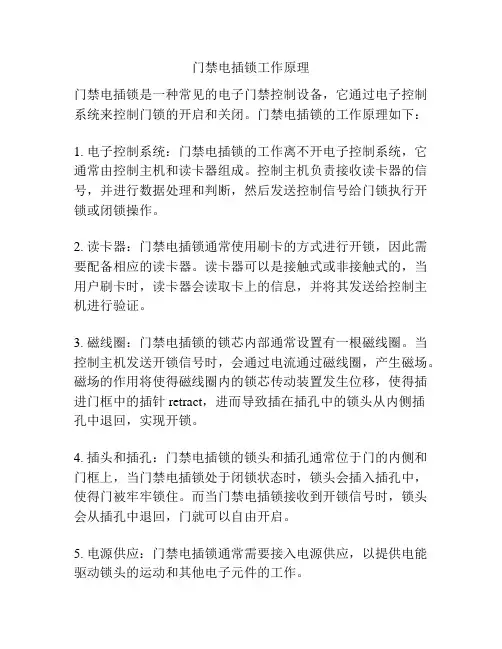

门禁电插锁工作原理
门禁电插锁是一种常见的电子门禁控制设备，它通过电子控制系统来控制门锁的开启和关闭。

门禁电插锁的工作原理如下：
1. 电子控制系统：门禁电插锁的工作离不开电子控制系统，它通常由控制主机和读卡器组成。

控制主机负责接收读卡器的信号，并进行数据处理和判断，然后发送控制信号给门锁执行开锁或闭锁操作。

2. 读卡器：门禁电插锁通常使用刷卡的方式进行开锁，因此需要配备相应的读卡器。

读卡器可以是接触式或非接触式的，当用户刷卡时，读卡器会读取卡上的信息，并将其发送给控制主机进行验证。

3. 磁线圈：门禁电插锁的锁芯内部通常设置有一根磁线圈。

当控制主机发送开锁信号时，会通过电流通过磁线圈，产生磁场。

磁场的作用将使得磁线圈内的锁芯传动装置发生位移，使得插进门框中的插针 retract，进而导致插在插孔中的锁头从内侧插
孔中退回，实现开锁。

4. 插头和插孔：门禁电插锁的锁头和插孔通常位于门的内侧和门框上，当门禁电插锁处于闭锁状态时，锁头会插入插孔中，使得门被牢牢锁住。

而当门禁电插锁接收到开锁信号时，锁头会从插孔中退回，门就可以自由开启。

5. 电源供应：门禁电插锁通常需要接入电源供应，以提供电能驱动锁头的运动和其他电子元件的工作。

总之，门禁电插锁的工作原理是通过电子控制系统接收读卡器的信号，并通过控制信号驱动磁线圈，进而控制锁头的开启和关闭，以实现门的开锁和闭锁操作。

门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。

大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。

2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。

电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。

3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。

4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。

门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。

步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。

在需要打孔的地方用比做上记号。

步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。

步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。

步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。

门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。

步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。

步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。

这时要注意锁舌的位置，要与之后安装的锁扣位置对准。

步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。

总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。

智能化系统门禁锁安装做法
1、材料；电锁一套
2、工具：手电钻，手磨机、套装工具一套。

3、工序；定位—开孔—切割--接线—安装
4、4、工艺方法；
1. 定位
（1）、先将欲装电锁之门关闭确定门扇与门框中心线。

（2）、在中心线上贴上电锁自带贴纸。

2、开孔
（1）、按贴纸上所示的孔位在门框上开孔。

（2）、按贴纸上所示的孔位在门叶上开孔。

3、切割
（1）按贴纸上所示进行门框和门叶上的切割。

4、接线
（1）开口完毕清理门框内槽将对电锁线缆进行连接。

5、安装
（1）将电锁内嵌于门口框内固定，通电调试。

5、控制要点；
1.定位开口使用帖图法，使用画线再进行切割。

2.内嵌安装固定，嵌入门框以内。

3.门叶开孔对齐，松紧度合适。

4.门框与门叶之间距离合适。

6、质量要求；材料的质量符合设计要求，锁舌与锁扣位置要对准，安装要妥当、牢固，感应灵敏。

6、做法详图
电锁安装大样图。

也叫 "阳极锁〞 ,其实只是"阳极锁〞的一种,如此是断电开门的电锁.因为按照消防要求,出现火灾时,大楼会自动切断电源,电插锁应该打开, 方便人们逃生,所以 .电插锁是一种电子控制锁具,通过电流的通断驱动"锁舌〞的伸出或缩回以达到锁门或开门的功能.当然,关门开门功能的实现需要与"磁片〞配合才能实现.通常电插锁由两个主要局部组成：锁体和锁孔.锁体中的关键部件为"锁舌〞 , 与"锁孔〞配合可实现实现"关门〞和"开门〞两个状态.即锁舌插入锁孔实现关门,锁舌离开锁孔为开门.正因为锁舌的可伸缩功能,才被冠予"电插锁〞的名称.也正是因为这个特点,电插锁经常被用于各种平开门〔双向开启〕上.同时,其"暗藏式〞安装的特点较适合于对锁体某某性要求较高的场所. 电插锁分为两种,通电开锁<常开>和断电开锁〔常闭〕两种,即前者通电时的状态是锁舌在里面即开门状态,后者反之.不过一般情况下消防有要求用断电开门,以保证火灾发生时门可以自动打开！电插锁从电线分为两线电插锁,四线电插锁,5 线电插锁,8 线电插锁.,红色和黑色,红色接电源+12VDC 黑色接GND.断开任何一条线,锁会自动回伸,门如此处于打开状态.两线电锁,设计比拟简单, 没有单片机控制电路,锁体也比拟容易发热烫手,冲击电流比拟大,是电插锁产品中最低级的产品也是目前市政应用最多也最广泛的产品之一.,红色和黑色,红色接电源+12VDC 黑色接 GND.还有两条白色的线,是门磁信号线,反映门的开和关状态.它通过门磁,根据当前门的开还是关状态,同时把信号反应给门禁控制器.,例如非法闯入时报警.长时间未关闭等功能都是依赖这些信号来传递信息的,系统中没有设立这些功能的,门磁信号线可以不用接.四线,发热良性,带延时控制,带门磁信号反应功能,在电插锁产品中也是应用较广泛的产品,就是锁体上有拨码开关,可以设置关门的延时时间.通常可以设置为 0 秒,3 秒,6 秒,9 秒.每个品牌的锁分几档延时略有不同.请注意这个延时和门禁控制器和门禁软件设置的开门延时两个概念不一样. 门禁控制器和门禁软件设置的是"开门延时〞 ,或者叫"门延时〞 ,是指.,是关门延时,是指门到位多久后,锁头下来,锁住门.一般门禁系统都是要求门一关到位,锁头就下来,把门关好.所以,设置成 0 秒.而有些门,地弹簧不好,门在关门位置前后晃荡个几下,门才定下来,这个时候如果设置成 0 秒,锁头还没有来得与打中锁孔,门就晃荡过去了, 门在晃荡回来会把已经伸出来锁头撞歪 ,这种情况就可以设置一个关门延时, 使门晃荡几下后,稳定下来,锁头再下来,关闭门.和四线电插锁的原理是一样的,只是多了一对门磁的相反信号,用于一些特殊场合,正式场合反而麻烦,工程师要测试该用哪一对.红黑两条线是电源.还有 NONC 三条线,NO 和 NC 分别和组成两对信号相反〔一组闭合信号,一组开路信号〕 .门被打开后,闭合信号变成开路信号,开路信号的一组变成闭合信号.原理和 5 线电插锁一样.只是除了门磁状态输出外,还增加了锁头状态输出.电插锁一般用于玻璃门,根据玻璃门有框或无框需要配合门夹等安装配件使用,一把电插锁只能控制一扇门,双扇玻璃门需配置两把电插锁.对于大局部门禁项目建议选用断电开的电插锁,在门禁系统发生故障等特殊情况时可断开电源开门,并且满足断电开门的消防要求.有些电插锁具备延时控制和门磁检测功能,延时控制功能支持门关后延时一定的时间再闭锁,对于地弹簧性能不太好导致门锁不易锁上的玻璃门,可通过调节电插锁的延时闭锁时间进展改善.市场上有两芯线的电插锁和多芯线的电插锁,两芯线的电插锁通电后电流直接驱动线圈产生电磁效应,靠电磁力吸引弹簧片来控制铁芯开关,长时间使用容易发热,电流的波动也易引起电锁故障；带多线的电插锁一般具有微芯片控制,不但具有锁状态、门状态检测等功能,而且电锁运行靠单片机控制, 性能与可靠性更好,建议选用.安装电插锁难度在第一次安装第一把电插锁上,第二把时就非常明白了,而且安装速度和精度都会提高. 安装前,一定要配合附件,思考定位, 因为锁孔一旦挖出,是很难复原或者重新挖的.第一步：先将门关上,确定门与门框的中心线,再将电锁包装盒内的贴纸与中心点对齐贴上.第二步：按贴纸上所示的孔位在门框上开孔.第三步：在门框上安装锁体,上好挡板,并用螺丝固定.第四步：在门上安装锁扣注意：1、锁舌与锁扣位置要对准,安装要妥当、结实.安装不当会造成锁舌不到位、锁体发热,锁的寿命会急剧减少.2、锁的延时可调至0 、3 、6 、9 秒,等门关好,不再晃动后再上锁.1、木门90 度或180 度开启均可2、玻璃门一般是180 度开启〕1〕上有框,下有框: 标准电插锁2〕上有框,下无框: 标准包装的电插锁和电插锁小门夹3〕上无框,下无框: 上下无框玻璃门电插锁3、铁质门,一般是90 度开启1〕子母门,一般是3/7 分, 只要在木门配1 把锁即可2〕企口门, 只要主动门配置1 把锁即可3〕平口门,需要配置2 把锁4、一般的办公室门,会议室门都可以选配电插锁5、注意：防火逃生门或楼梯口门是绝对不允许配电插锁,要配置磁力锁或剪力锁,万一电插锁出现问题,没方法把锁舌缩回,该门就打不开,在消防要求里, 这是通不过验收的.。

弱电工程门禁电插锁安装教程门禁系统是现代化社会中不可或缺的一部分，为了保证安全和便捷性，安装门禁电插锁是必不可少的。

门禁电插锁是一种控制门的开关状态的电子设备，它通过接通或断开电流来实现门的开启或关闭。

本文将为大家介绍门禁电插锁的安装步骤。

材料准备：1.门禁主机：用于控制门的开关状态。

2.门禁读卡器：用于读取门禁卡上的信息。

3.门禁电插锁：用于控制门的开关状态的电子设备。

4.电源适配器：用于为门禁系统提供电源。

5.门磁传感器：用于检测门的开关状态。

步骤一：确定门禁电插锁的安装位置首先，要确定门禁电插锁的安装位置。

通常情况下，门禁电插锁会安装在门的锁具或闭门器上方的标准位置。

确保门禁电插锁与门禁主机之间的连接线能够达到并且不会受阻。

步骤二：安装门禁电插锁1.将门禁电插锁安装在预定位置上，使用螺丝将其固定。

确保门禁电插锁安装牢固。

2.将门禁电插锁与门禁主机之间的连接线连接起来。

连接线的一头连接门禁电插锁，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

3.在门禁主机上设置门禁电插锁的参数，如门禁电插锁的开启和关闭时间。

4.确认门禁电插锁的正常工作。

通过门禁主机对门禁电插锁进行开启和关闭测试，确保门禁电插锁能够正常工作。

步骤三：安装门禁读卡器和门磁传感器1.确定门禁读卡器和门磁传感器的安装位置。

通常情况下，门禁读卡器会安装在门的一侧，便于读取门禁卡上的信息，门磁传感器会安装在门的另一侧，用于检测门的开关状态。

2.使用螺丝将门禁读卡器和门磁传感器安装在预定位置上。

确保安装牢固。

3.将门禁读卡器和门磁传感器与门禁主机之间的连接线连接起来。

连接线的一头连接门禁读卡器或门磁传感器，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

4.在门禁主机上设置门禁读卡器和门磁传感器的参数。

如门禁读卡器的读卡范围和门磁传感器的开合灵敏度。

步骤四：连接电源适配器1.确保门禁主机、门禁电插锁、门禁读卡器和门磁传感器的工作电压和电源适配器的输出电压相匹配。

智能门锁安装步骤及说明
一、前期准备
1.准备好工具：手钻、钳子、锤子等机械工具；
2.准备安装穿孔板，穿孔板的尺寸通常要超出门锁的规格；
3.测量门门洞尺寸，根据规格把门洞做好；
4.根据智能门锁的规格选择准备好了的穿孔板，把它们安装在门洞内；
5.根据实际尺寸调整穿孔板的位置，如果有螺丝，用机械工具将其安
装到墙面上；
6.把智能门锁安装在穿孔板上，并把它固定到墙面上；
二、安装电源
1. 把智能门锁及接头拆开后连接到电源，把带有接线的电源插头插
入并把电源开关按到“on”状态；
2.检查接头是否正确接线，然后用机械工具将智能门锁的电缆紧固牢固，以免电缆移位；
3.用专用工具将智能门锁安装到电源上；
4.接通电源，按下智能门锁按钮，检查电源是否打开；
5.接通电源，按下智能门锁按钮，检查开关按钮的功能是否正常；
6.接通电源，按下智能门锁按钮，检查门锁是否可以打开和关闭；
三、安装门关节
1.把智能门锁安装好后，要将门关节安装到门上；
2.先把门关节以一定的配置安装在门上，然后把它们和智能门锁连接，把它们连接在一起；。

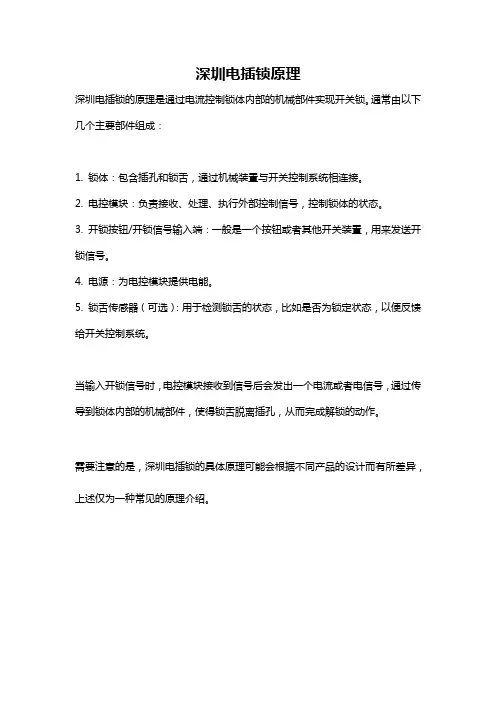

深圳电插锁原理
深圳电插锁的原理是通过电流控制锁体内部的机械部件实现开关锁。

通常由以下几个主要部件组成：
1. 锁体：包含插孔和锁舌，通过机械装置与开关控制系统相连接。

2. 电控模块：负责接收、处理、执行外部控制信号，控制锁体的状态。

3. 开锁按钮/开锁信号输入端：一般是一个按钮或者其他开关装置，用来发送开锁信号。

4. 电源：为电控模块提供电能。

5. 锁舌传感器（可选）：用于检测锁舌的状态，比如是否为锁定状态，以便反馈给开关控制系统。

当输入开锁信号时，电控模块接收到信号后会发出一个电流或者电信号，通过传导到锁体内部的机械部件，使得锁舌脱离插孔，从而完成解锁的动作。

需要注意的是，深圳电插锁的具体原理可能会根据不同产品的设计而有所差异，上述仅为一种常见的原理介绍。

智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。

门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

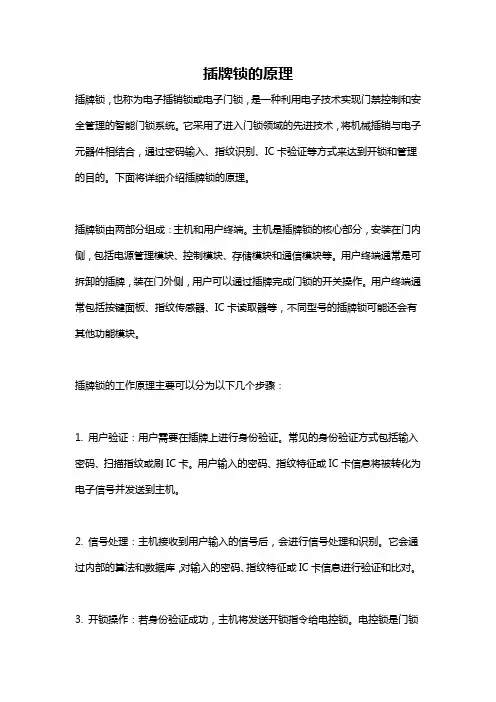

插牌锁的原理插牌锁，也称为电子插销锁或电子门锁，是一种利用电子技术实现门禁控制和安全管理的智能门锁系统。

它采用了进入门锁领域的先进技术，将机械插销与电子元器件相结合，通过密码输入、指纹识别、IC卡验证等方式来达到开锁和管理的目的。

下面将详细介绍插牌锁的原理。

插牌锁由两部分组成：主机和用户终端。

主机是插牌锁的核心部分，安装在门内侧，包括电源管理模块、控制模块、存储模块和通信模块等。

用户终端通常是可拆卸的插牌，装在门外侧，用户可以通过插牌完成门锁的开关操作。

用户终端通常包括按键面板、指纹传感器、IC卡读取器等，不同型号的插牌锁可能还会有其他功能模块。

插牌锁的工作原理主要可以分为以下几个步骤：1. 用户验证：用户需要在插牌上进行身份验证。

常见的身份验证方式包括输入密码、扫描指纹或刷IC卡。

用户输入的密码、指纹特征或IC卡信息将被转化为电子信号并发送到主机。

2. 信号处理：主机接收到用户输入的信号后，会进行信号处理和识别。

它会通过内部的算法和数据库，对输入的密码、指纹特征或IC卡信息进行验证和比对。

3. 开锁操作：若身份验证成功，主机将发送开锁指令给电控锁。

电控锁是门锁的核心部件，通过电磁力或机械手段将门锁插销解开，实现开门操作。

插牌锁的电控锁可以采用电磁锁、电插销或电动锁等。

4. 记录管理：插牌锁通常还具备记录管理的功能，可以记录开锁记录、报警记录等。

这些记录可以用来查询和追溯，以加强对门禁系统的安全管理。

插牌锁的核心技术有以下几点：1. 密码技术：插牌锁采用密码技术进行身份验证。

用户可以通过按键面板输入密码，密码会被加密后发送到主机进行验证。

主机与用户终端之间采用加密算法进行数据传输，以保证数据的安全性。

2. 指纹识别技术：插牌锁通常设置了指纹传感器，用户可以将手指按在传感器上进行指纹识别。

指纹识别技术主要包括指纹图像采集、特征提取和特征匹配等步骤，通过与事先录入的指纹特征库进行比对，判断是否匹配。
