单双门禁系统安装方法

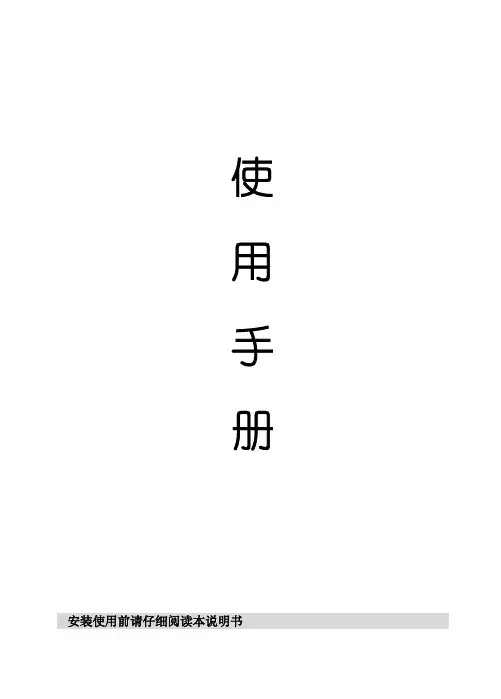

使用手册 安装使用前请仔细阅读本说明书目录一、引言二、产品外观三、系统功能四、主要参数五、安装接线六、故障检修七、原装附件八、软件安装九、门禁软件十、考勤软件一、 引言：感谢您使用本网络(联网)型门禁系统，在使用本系统之前，请您详细阅读本使用手册，并严格按照手册中的要求来操作。

此手册将介绍本系统主要功能及操作使用方法。

本门禁系统采用目前世界上先进的技术-非接触式感应卡技术（也称射频识别卡（RFID）技术，RFID卡具有全球卡号唯一、不易仿制的读写特性和安全性能。

RFID卡片不会产生使用磁卡时因磁头磨损、磁粉脱落、灰尘等影响所带来的麻烦，而且避免了接触式IC卡因芯片与读卡器外露而引起的沾污、接触不良和外物损伤而导致的读卡不良现象，RFID卡适应各种环境，经久耐用。

每一次感应卡读的信息，无论是否向电锁发出开锁指令，系统都自动记录下来，管理者可以通过计算机下载调阅门禁控制系统存储的信息资料，轻松查阅、打印所有的通行事件。

管理软件将根据此原始资料自动统计员工考勤情况、编制考勤报表；还可提供在线式巡更系统！本系统提供了一种智能化的出入口控制、考勤管理及在线式巡更，适用于需要控制人员出入的通道、智能化生活小区、商务机构、政府机关以及考勤管理人员较多的企事业单位。

二、产品外观：1、主机及门控器外形图2、主机指示灯三、系统功能：1、名词解释：事件记录：是指每一次控制器发生动作时所有的记录，包括事件发生时间、地点、人员、事件类型事件类型：主要包括用户读卡进门、读卡出门、主用户卡读卡进门、主用户卡读卡出门、非法卡、按钮开门、报警、密码开门、禁行时段不开、节假日管制不开、管理时段不开、反潜回不开、反尾随不开、紧急时段不开。

卡类型：包括主用户卡、胁迫卡、管理卡、用户卡、访客卡。

主用户卡是指不受通行时段、管理时段、节假日、反潜回控制的卡；胁迫卡是指拥有主用卡的功能，但在读卡时会启动输出报警信号；用户卡是指可根据需要设置禁行时段、节假日管制、管理卡首开时段等控制手段；管理卡是指权限和用户卡一样，但是管理卡首开时段必须先读此类卡后其他用户卡才有效；访客卡权限和用户一样，但是多了一个时效限制。

DS-K2800系列门禁控制主机用户手册UD05671N关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。

我们建议您在专业人员的指导下使用本手册。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言符号约定在本文中可能出现下列标志，它们所代表的含义如下。

符号说明表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

表示是正文的附加信息，是对正文的强调和补充。

危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。

目录第1章产品主要功能 (1)第2章主板外观 (2)2.1正面外观说明 (2)2.1.1 单门禁控制主机正面外观 (2)2.1.2 双门禁控制主机正面外观 (3)2.1.3 四门禁控制主机正面外观 (4)2.2灯号及开关示意图及说明 (4)2.2.1 门禁控制主机灯号及开关示意图 (4)2.2.2 门禁控制主机组件说明 (5)第3章连接端子说明 (6)3.1连接端子及端子说明 (6)3.1.1 单门禁控制主机连接端子及端子说明 (6)3.1.2 双门禁控制主机连接端子及端子说明 (8)3.1.3 四门禁控制主机连接端子及端子说明 (10)3.2韦根读卡器接法 (13)3.3电锁安装示意图 (14)3.3.1 阴极锁安装示意图 (14)3.3.2 磁力锁/阳极锁安装示意图 (14)3.4外接报警设备示意图 (15)3.5开门按钮接线图 (15)3.6门禁侦测连接示意图 (16)3.7电源供应器安装示意图 (16)第4章设定 (17)4.1硬件初始化设定 (17)4.2报警继电器输出NO/NC状态示意图 (17)第5章激活及配置 (19)5.1通过SADP软件激活 (19)5.2通过客户端软件激活 (20)第6章门禁客户端操作 (23)6.1功能模块 (23)6.2用户登录 (26)6.3门禁系统配置 (27)6.4门禁管理 (28)6.4.1 设备管理 (29)6.4.2 人员配置 (55)6.4.3 计划模板 (68)6.4.4 门禁权限 (76)6.4.5 高级配置 (79)6.5门禁事件配置 (100)6.5.1 门禁事件 (100)6.5.2 门禁报警输入 (101)6.5.3 事件卡号联动 (101)6.6门禁跨设备联动 (103)6.6.1 添加门禁跨设备联动 (103)6.6.2 修改/删除门禁跨设备联动 (106)6.7门禁事件查询 (106)6.8状态监控 (108)6.8.1 门状态 (108)6.8.2 查看刷卡记录 (111)6.8.3 查看报警信息 (112)6.9布防控制 (113)第1章产品主要功能●32位高速处理器，性能强劲、速度快。

读卡器(电锁线门磁线出门按钮线(穿PVC管)至门禁控制器单扇木门出门按钮线门磁线电锁线(穿PVC管)至门禁控制器读卡器(单扇木门(穿PVC管)电锁线门磁线出门按钮线至门禁控制器读卡器(双扇木门读卡器(至门禁控制器(穿PVC管)出门按钮线门磁线电锁线双扇防火门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇有框玻璃门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇无框玻璃门(门夹锁)读卡器((穿PVC管)电锁线门磁线出门按钮线至门禁控制器双扇无框玻璃门(电插锁)出门按钮读卡器、出门按钮安装位置侧视图安装说明：读卡器安装在门外，距门框边100~200mm ，离地1300~1400mm 处。

不能倒装或倾斜安装。

出门按钮安装在门内，距门框边100~200mm ，离地1300~1400mm 处。

至门禁控制器130双向读卡门读卡器安装示意图双向读卡门内、外均安装读卡器，不安装出门按钮；读卡器不能安装在墙两面的相对位置，应错开150mm 左右以避免相互干扰，或分别安装在门的左右两侧。

门磁安装在电锁附近20~80mm 处，要求安装平整，门磁两端中心位置误差小于2mm 。

电锁安装木门锁（阴极锁）距门框中间离地900~1000mm处，在木框内安装。

要求平整、稳固。

金属门锁、磁力锁安装在门上框距门边50mm处，要求平整、稳固。

玻璃门锁安装在门上框距门边50mm处，深入框内安装。

要求平整、稳固。

双扇门两把电插锁（或门夹锁）电源线并联，门磁信号线串联。

文档编号：ICSE1104004版本号：DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时，务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。

它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。

持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。

M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。

它采用TCP/IP通讯方式，可实现实时数据上传功能。

配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。

也可提供控制器接口软件，方便开发其它特殊应用系统。

1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。

多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

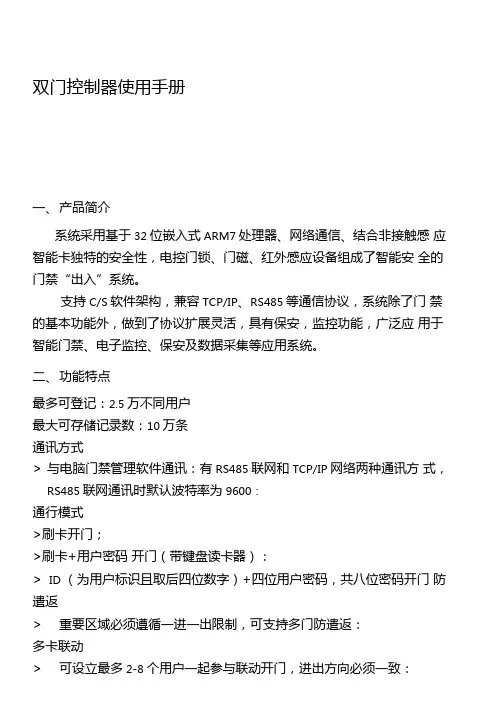

双门控制器使用手册一、产品简介系统采用基于32位嵌入式ARM7处理器、网络通信、结合非接触感应智能卡独特的安全性，电控门锁、门磁、红外感应设备组成了智能安全的门禁“出入”系统。

支持C/S软件架构，兼容TCP/IP、RS485等通信协议，系统除了门禁的基本功能外，做到了协议扩展灵活，具有保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。

二、功能特点最多可登记：2.5万不同用户最大可存储记录数：10万条通讯方式>与电脑门禁管理软件通讯：有RS485联网和TCP/IP网络两种通讯方式，RS485联网通讯时默认波特率为9600：通行模式>刷卡开门；>刷卡+用户密码开门（带键盘读卡器）：>ID （为用户标识且取后四位数字）+四位用户密码，共八位密码开门防遣返>重要区域必须遵循一进一出限制，可支持多门防遣返：多卡联动>可设立最多2-8个用户一起参与联动开门，进出方向必须一致：时段控制芳节假日40天（每个门户）：>工作日时段4组；每组工作日和非工作日可设泄4个不重复交叉的时间段：占星期时段16组，每组可分别设左星期一至星期天，每天可设左6个不重复交叉的时间段：发行卡三种时段授权>受星期时段控制：>受工作日时段控制：>特权控制（不受任何时候限制）；常开、常闭及红外线监控>设置不同时段的常开常闭：>不同时段门红外线监控；>实时门磁监控：三、技术参数四.外观介绍指示灯说明：POWER （红灯）：电源指示灯（常亮）LED_RUN （绿灯）：正常运行指示灯（慢闪）LED_485 （黄灯）：正常通讯指示（快闪）五、拓扑结构图5.1 RS485联网结构图备注：RS485方式最多支持255个控制器，采取“手牵手式"的总线结构, 坚决杜绝星型连接和分叉连接，使用0.5平方亳米以上的4芯双绞屏蔽网线。

超过40台控制器或总线长度超过800米，请分成多条总线。

门禁系统知识二：门禁控制器及控制功能实现门禁控制器是门禁系统的核心数据处理和存储部分，是门禁系统的灵魂。

门禁控制器通常的分类1、按照控制器和管理电脑的通讯方式分为：RS485联网型门禁控制器 TCP/IP 网络型门禁控制器。

RS485联网型门禁控制器通常还具备RS232串口通讯方式，通过RS232串口和计算机进行单机通讯。

2、按照每台控制器控制的门的数量可以分为：单门控制器 /双门控制器/四门控制器；市面上也有8门、 16门、 32门控制器，在施工布线美观上很不方便，而且由于进入主机机箱的线路过多，容易产生干扰而不稳定。

从控制器的控制的门数并不能反应产品的设计先进性，但从而带来负面的稳定性影响，施工的不便性影响更大。

3、控制器根据每个门可接读卡器的数量分为：单向控制器双向控制器如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，我们叫单向控制器。

如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，一个是出门读卡器，我们叫双向控制器。

备注：如果双向控制器，只接进门读卡器，出门不接出门读卡器（端口闲置），出门接出门按钮开门。

相当于单向控制器的功能也是可以的。

这里要区分一个“双开门”的概念，有些门即可以推开又可以拉开，叫即可内开又可以外开，这个与门禁控制器的分类无关。

还有一个“双扇门”的概念，有的门，例如公司大门的玻璃门，由左右两扇门组成，只是每扇门上装一把电锁，两把锁并联到一个控制器上的一个门的继电器上即可。

不用采用双门控制器，只需单门控制器就可以控制这个双扇门了。

门禁系统如何实现和消防系统的联动门禁系统的控制器的消防联动报警扩展板上有专用的连接接收消防信号的接口。

一旦收到来自消防警报器和破碎玻璃开关等消防器材发出的闭合消防信号。

扩展板所在的控制器的所有的门会自动打开便于人员快速逃生，也会通过扩展板上的继电器驱动相关警笛，提醒人员逃生。

AB门门禁软件操作说明书AB门门禁管理系统软件操作说明书目录一.软件安装与配置 (4)1.1 AB门管理软件安装 (4)1.2 AB门软件操作说明 (7)二．系统登陆/密码修改 (8)二．系统管理 (10)2.1 数据库升级 (10)2.2 系统参数设置 (10)2.3 机器信息设置 (11)2.3.1 控制器设置 (11)2.3.2读头设置 (13)2.3.3 掌形仪设置 (14)2.4 掌形仪记录采集 (14)2.5用户管理 (16)三．基本信息登记 (17)3.1 单位/部门信息设置 (18)3.1.1 单位设置 (18)3.1.2 部门设置 (19)3.2 外来人员管理 (19)3.2.1 外来人员有效卡登记 (19)3.2.2 外来人员信息登记 (20)3.3 干警信息管理 (23)3.3.1 干警有效卡登记 (23)3.3.2 干警人事信息登记 (24)3.3.3 干警卡片管理 (26)3.3.4 胁迫码设置 (28)3.4 卡密码管理 (28)四. 记录查询 (29)4.1干警历史进出记录 (29)4.2 干警当前分布情况 (30)4.3 外来人员历史进出记录 (31)4.4 外来人员当前分布情况 (32)4.5 外来人员历史用卡记录/进出记录 (32)五. 监控显示界面（监测端） (34)一.软件安装与配置1.1 AB门管理软件安装1、打开安装目录，双击“SETUP”安装。

2、点击“我接受……”接钮，选择下一步。

3、选择安装目录，点击下一步。

4、等待数分钟复制好。

5、点击“取消”按钮。

如果是windows2000版本则不用。

6、点击“安装”，成功安装。

1.2 AB门软件操作说明系统文件配置说明:在软件安装目录下找一个setsys的配置文件,打开后需要更改的有:[sql]stano=1 (系统站点号,进入系统后可以直接在系统里更改,无需更改)stime=5000 (无需更改)type=0 (软件连接性质,0为网络版,1为本地版,安装完毕后默认网络版,无需更改)user=forbugsql (网络版连接需要的用户名, 安装完毕后默认forbugsql , 无需更改)ps=willyd (网络版连接需要的密码, 安装完毕后默认willyd,无需更改)database=forbugserver (网络版连接的数据库,安装完毕后默认forbugserver,无需更改)datasource= (网络版连接的服务器IP,把服务器的IP输入如:192.168.52.28)path=D:\mjback.bak (本地版数据库备份的路径,无需更改dept= (部门设置,无需更改)sw=325 (人员信息中找照片的宽,一般情况下无需更改)sh=288 (人员信息中找照片的高,一般情况下无需更改)二．系统登陆/密码修改1．登陆输入用户名、密码后点击“登入”按钮；（默认用户名位为12，密码为34）2．修改密码如需修改密码，点击“修改密码”按钮，出现下面窗体；修改密码步骤：输入用户名、旧密码、新密码后，点击“确定”按钮。

单门双向门禁机接线说明控制器的外形图如下：1.电源控制器的电源使用 12V 直流电源，一般和电锁共用一个电源，因为电锁在动作时需要较大的电流，必须达到 12V3A 的容量。

接入端在控制板的单独一边，如图2.通讯控制器采用的通讯协议是 485 ，输串行通讯的工业协议。

具有良好的安装性能和抗干扰性能。

通讯的接入端子在控制板的角上，有正负区别。

多台连接控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于 5 米。

一端连接到电脑。

终端电阻在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。

方法是在距离电脑最远的控制板上的跳线调到 1-2 脚，默认的是2-3 脚，如上图。

注意不要跳其他控制器的终端电阻。

通讯以后控制器的状态灯将快速闪烁。

3.读卡器单门控制器可以接 2 个 Wiegand 格式读卡器，也可以接 Wiegand 格式的其他输入设备。

控制板上的输入输出有 Reader A 和 Reader B ，分别接 2 个读卡器。

他们分别代表门的出入。

Reader A 进门读卡器的接入端子Reader B 出门读卡器的接入端子每个读卡器的输入脚有 6 个，分别是DC12V 读卡器的电源正极GND 读卡器电源的地Data0 数据 0Data1 数据 1LED 读卡器的灯BUZ 读卡器的蜂鸣器其中 LED 和 BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。

无效卡读卡器的蜂鸣器响 3 声无效时间响 2 声有效卡响 1 声控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。

如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。

读卡器 WG 接口有 4 条线 +12V GNG Data0 Data1 ，其中 Data0 和Data1 是必须接的数据线；一般另外还有 2 条线，功能分别是 LED 和BUZ ，可以用来控制读卡器的声音和灯光。

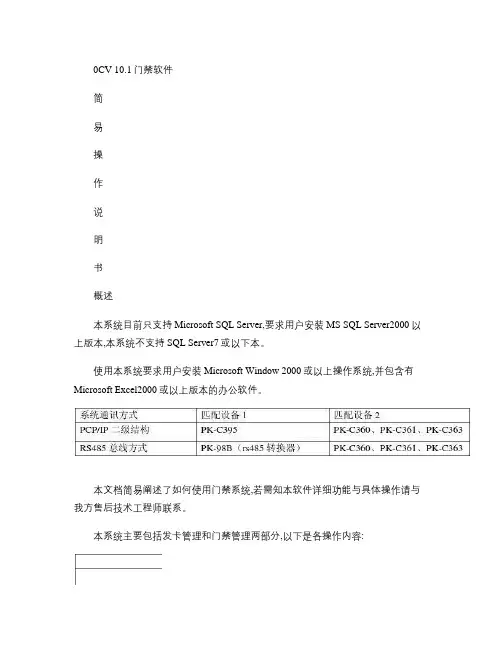

0CV 10.1门禁软件简易操作说明书概述本系统目前只支持Microsoft SQL Server,要求用户安装MS SQL Server2000以上版本,本系统不支持SQL Server7或以下本。

使用本系统要求用户安装Microsoft Window 2000或以上操作系统,并包含有Microsoft Excel2000或以上版本的办公软件。

本文档简易阐述了如何使用门禁系统,若需知本软件详细功能与具体操作请与我方售后技术工程师联系。

本系统主要包括发卡管理和门禁管理两部分,以下是各操作内容:通过一卡通安装盘成功安装“发卡软件”后,双击进入如下登录界面:(本软件出场设置操作员:SYSTEM 登陆密码:user软件登陆后进入【打开系统】选择【卡片管理】进入软件界面如下:1、发卡管理部分1.1设置发卡机通讯参数打开【系统管理】点击【本机参数设置】如图:选择相对应的发卡机设置参数。

1.2人员管理参数设置点击【人员信息设置】进入如下界面:点击【新增群】进入如下界面:输入群信息。

此软件中人员以“群”的概念分组,且最多支持15级纵向分组。

然后点击新增的群(如上图增加的“披克电子有限公司”选择【新增】进入如下界面:输入人员的详细资料。

注:(1、群的建立与人员信息建立输入各项资料信息时后面所带*号栏必须输入.则其他栏根据客户需求自行决定输不输入。

(2、建立人员信息时必须与他所在的群所相对应,以便日后方便查找人员的相关信息。

1.3卡片信息设置:点击软件左边菜单中的【卡片信息设置】进入以下界面:然后在所需发卡的人员所在的群里面找到这位所需要发卡的人员,然后点击【发行】弹出如下菜单:然后把卡片放到发卡机上读取卡号,然后设置卡片密码(注:卡片密码可根据自己需求可设也可以不用设置。

设置卡片密码时切记记住密码方便以后进行操作最后点击【发行】卡片设置完毕。

2、门禁管理部分2.1 门禁通讯方式设置首先点击【打开系统】然后选择【门禁管理系统(标准版ACV10.1】进入门禁管理软件界面:点击【首选项】弹出如下菜单:根据客户现场设备的配置选择相应的通讯参数*若项目现场采用我公司门禁系统TCP/IP二级结构方式则选择【TCP/IP】通讯方式,若现场采用的RS485总线通讯方式则选择【RS485(本机通讯】方式。

声明一：本说明书中若有未特殊说明的部分，该部分内容适合所有型号产品。

声明二：本说明书进行修改或更新，恕不另行通知，请以最新发布为准。

1I100xxx门禁控制器1.1外观I100xxx系列门禁控制器支持单门双向或双门单向应用。

1.2控制器接线图●J3（MOD）用于选择控制器工作模式，插上跳线帽为双门单向模式，拔掉为单门双向模式，改变工作方式必须重启控制器。

●在单门双向模式：READ1接进门读卡器，READ2接出门读卡器，如果里面不用刷卡，出门按键接KEY1，KEY2均可，在单门双向模式LOCK1，LOCK2同时动作，READ1刷卡为进，READ2刷卡为出。

●在双门单向时：电锁LOCK1受READ1，KEY1控制；电锁LOCK2受READ2，KEY2控制，READ1、READ2刷卡都为进。

●J1为LOCK1锁类型选择，在NO边为断电锁，在NC边为上电锁。

●J2为LOCK2锁类型选择，在NO边为断电锁，在NC边为上电锁。

●L1-JO为LOCK1继电器干结点信号输出，L2-JO为LOCK2继电器干结点信号输出，当用于控制翼闸或红外感应平移门时，不可使用LOCK1或LOCK2控制，需要使用L1-JO或L2-JO干结点信号控制，通常为COM和NO一组。

●ALM2-A与ALM2-B为控制器总火警输入，须消防系统提供干结点信号，当ALM2-A与ALM2-B短接时控制器将LOCK1、LOCK2打开并保持常开状态，恢复正常需重启控制器。

●拨码开关的S1用于清除数据，在上电时如果S1处于ON状态，STATE状态指示灯会快闪三下，表明数据清除；S2用于强制升级，在上电时如果S2处于ON状态，STATE状态指示灯会长亮，表明进入升级等待状态。

注意：在升级结束前需要将S2拨回正常位置，否则升级完毕重启后又会进入升级状态。

1.3技术参数2I210xxx控制器2.1外观I210xxx系列门禁控制器支持单门双向或双门单向应用, 支持TCP/IP、CDMA、GPRS 通讯。

门禁控制器接线原理图技术交流QQ10069106692008-08-08初始版本完成版本：2．0 2010-11-18升级版本版本： 2.1第一部分门禁控制器硬件手册一．设备特性：1．485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

标准485（波特率9600）通讯；大容量存储卡，54000卡记录，60000刷卡记录，10000报警记录（控制器的记录保存在Flash里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；开门时区设置多达16组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；默认支持2—4个weigend读卡器，自动适应26、34、37协议；支持多达6个输出，分别控制门和报警输出联动；多门控制器支持互锁、防潜返功能；所有设备可以混合安装在一个系统里面；配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；内置web网页，同时可以网络实时监控；2．TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

标准10M TCP/IP通讯；大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash里面。

MEGAsysMEGAsysET3300控制器掌静脉辨识门禁掌静脉辨识门禁控制器安装手册Ver 1.10壹、简介1.1前言谢谢您使用MEGAsys「ET3000/3300差勤/门禁系统」。

本系统结合最先进的掌静脉辨识技术，为您提供最简便且最安全的「掌静脉辨识门禁/差勤系统」。

本说明书会对安装、使用以及管理作一完整的说明。

1.2主要特性系统支持以太网络(Ethernet)TCP/IP通讯协议。

不需使用固定IP或真实IP，可使用动态IP(使用DHCP)、虚拟IP以及支持防火墙以及网络转址(NAT)。

刷卡机支持门禁／差勤两种用途，且可预设用途为门禁或差勤，或一机双用。

系统支持地区、部门、人员别等设定。

系统拥有20组系统使用权限，每一组皆可依需求开放不同的系统功能以及设定管理范围(依地区、部门、人员别区分之)。

在差勤模式下，可依需求设定不同灯号（上班、下班、加班上等）必须使用不同的刷卡别。

例如：上、下班可使用感应卡，加班上、加班下则必须使用感应卡+ 密码。

可限制使用者只能在特定地区的刷卡机刷上、下班卡。

提供群组及黑、白名单的方式，来管理门禁权限。

易与后端系统（如人事考勤系统）连结。

ET3000为獨立型ET3300为系统型, 与门禁控制器(ET10K/11KL)一起连結使用貳、规格特色大小适中，可应用于门禁系统悬挂于墙上，亦可置放于桌上用为考勤系统之生物辨识刷卡设备，可联机于控制机或装设为计算机之外围设备。

可显示1至12位之员工代码﹝工号﹞。

１６键之键盘含４个功能键。

扫瞄模块具红外线感测装置，具自动测知并启动扫瞄功能。

不储存掌静脉影像，可避免掌静脉影像被复制应用。

高品质之生物测定产品，非常适于企业机关事业团体之应用。

应用于考勤刷卡，含输入工号及掌静脉辨识，每分钟可达１２－１５人次。

配合感应式磁卡每分钟最高可增至２０－２４人次。

可登录2枚掌静脉易与后端系统（如人事考勤系统）连结规格显示中文ＬＣＤ可显示１２＊２中文字。

弱电门禁系统的安装及工作原理门禁系统的安装到底难还是不难呢？其实很简单，难的地方在锁的安装，其他读卡器和控制器都不难，今天重点介绍一下，各种情况下，门禁系统的安装方法。

“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。

指“门”的禁止权限，是对“门"的戒备防范。

门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。

其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。

对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。

出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。

它是解决重要部门出入口实现安全防范管理的有效措施。

适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。

门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。

它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。

电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。

常见门禁系统拓扑示意图电锁在门禁系统中的作用，主要是用来控制门的开关。

目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面薛哥会给大家一一介绍。

1.磁力锁系列1.1磁力锁原理磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。

控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。

1.2磁力锁分类磁力锁可分为单门磁力锁和双门磁力锁。

门禁系统的原理门禁系统的原理利用IC卡门禁管理系统进行出入口的管理，出入人员凭有效IC卡正常进出，可有效提高物业管理水平，减轻保安压力。

多奥门禁管理系统可以控制大厦、小区的主要出入口门，通过门禁机来判别出入人员所持IC 卡合法身份。

门禁机所读取的IC卡信息经由控制器判断分析：准入才电锁打开，人员方可自行通过。

用户可以选择各种开门方式：既可以通过刷卡，也可选用数字密码键盘开门，二者也可同时选用。

管理软件不仅可以指定每个人的开门权限（能打开哪些门），还可以对不同出入口门禁机的开启时间、准入时间进行不同的设置。

门禁系统的使用方法非常…门禁主机是什么门禁主机是门禁控制器1) 一个控制器可连接2个读头，控制2个门区；2) 读头与多奥门禁控制器之间均采用RS485通讯接口；3) TCP/IP网络；4) 可管理无限制万张用户卡；5) 实时监控；6) 支持多种锁；7) 开门延时时间可以在1—255S之间任意设置，超过一定时间门没关上会自动报警，中心管理电脑可远程遥控门锁开关；8) 可以设置门常开指令，使门一直处于开放状态而不报警；9) 用户可以通过按钮实现开门，按钮互不产生冲突；10) 可远程升级；11) 信息记录：记录每一次出入人员的相关资料及出入时间、通行的门号；门禁指的是什么？门禁指的是出入口（如办公室、会议厅、机房、通道门等）安装智能卡感应器、门禁控制器和电子门锁，并通过计算机和门禁管理软件对允许进出各门禁的人员进行授权，包括每个人被允许或禁止在何时出入何门禁。

持卡者进门或出门时，将智能卡接近智能卡感应器，智能卡内身份信息和门禁权限信息被传入门禁控制器中，多奥门禁控制器判断其合法性和有效性，对与合法有效刷卡，门禁控制器输出开门信号到电子门锁，门被自动打开，对于非法或无效卡，门禁控制器拒绝开门。

对于单向控制门，出门时只要按动出门按钮，门禁控制器将自动开门。

当非正常或暴力开门时，…门禁工程怎么施工？1、电源设计：门禁控制器采用220V/AC供电，考虑到门禁系统特点，为充分保障安全，建议采用UPS不间断电源系统独立供电。
