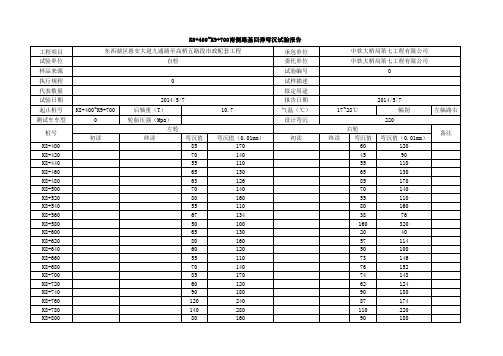

路基路面回弹弯沉试验自动计算表格

计算路面弯沉的计算公式如下：Ls=1000×2Pδ/E1×a c×F其中， a c=f(h1/δ,h2/δ,...,E2/E1,E3/E2,...,E0/ E n-1)F=1.63(Ls/2000δ)0.38(E0/P)0.36L s—路表计算弯沉值（0.01mm）F—弯沉综合修正系数P，δ—标准车型的轮胎接地压强（MPa)a c—理论弯沉系数E0或E N—土基抗压回弹模量（MPa)E1,...E n-1—各层材料抗压回弹模量（MPa)h1,...h n-1—各结构层厚度（cm)根据道路检测报告记录表数据,取土基回弹模量E0 =46.8,路面结构层厚度取实测点K2+095（右1车道）：沥青上面层4cm,沥青下面层5cm,5%水泥稳定碎石基层16.5cm,5%水泥稳定碎石底基层16cm,下表为各结构层计算参数根据上述参数，通过诺模图查得a c—理论弯沉系数为0.148，带入公式L s=1000×2Pδ/E1×ac×F →L s = 47.2×FL s = 47.2×F带入公式 F=1.63(L s/2000δ)0.38(E0/P)0.36得F=7.4002(47.2×F/21300)0.38，计算出F=0.595，及L s=28.08(0.01mm)参考文献：《公路沥青路面实际规范》JTG D50-2006《城镇道路路面设计规范》CJJ 160-2012《城市道路设计规范》CJJ 37-90《公路路基路面现场测试规程》GTG E60-2008《公路与城市道路设计手册》用Hpds2011软解算验收弯沉值为：交工验收弯沉值和层底拉应力计算新建路面的层数 : 4标准轴载 : BZZ-100层位结构层材料名称厚度20℃平均抗压标准差15℃平均抗压标准差综合影响系数(mm) 模量(MPa) (MPa) 模量(MPa) (MPa)1 细粒式沥青混凝土 40 1400 0 2000 0 12 中粒式沥青混凝土 50 1200 0 1800 0 13 水泥稳定碎石 165 1500 0 3600 0 14 水泥稳定碎石 160 1500 0 3600 0 15 新建路基 46.8 1计算新建路面各结构层及路基顶面交工验收弯沉值 :第 1 层路面顶面交工验收弯沉值 LS= 31.2 (0.01mm)第 2 层路面顶面交工验收弯沉值 LS= 35.8 (0.01mm)第 3 层路面顶面交工验收弯沉值 LS= 42.3 (0.01mm)第 4 层路面顶面交工验收弯沉值 LS= 105.6 (0.01mm)路基顶面交工验收弯沉值 LS= 199 (0.01mm)( 根据“公路沥青路面设计规范”公式计算)LS= 252.4 (0.01mm)( 根据“公路路面基层施工技术规范”公式计算)计算新建路面各结构层底面最大拉应力 :(未考虑综合影响系数)第 1 层底面最大拉应力σ( 1 )=-.199 (MPa)第 2 层底面最大拉应力σ( 2 )=-.141 (MPa)第 3 层底面最大拉应力σ( 3 )= .061 (MPa)第 4 层底面最大拉应力σ( 4 )= .368 (MPa)。

土的回弹模量计算根据《公路路基路面现场测试规程》（JTG E60-2008），现计算土的回弹模量如下：1、承载板法测定土的回弹模量计算资料见表1：承载板试验数据表1根据表中数据，舍去回弹变形大于1mm的数据，绘出p-L曲线如图1所示：图1 承载板实验荷载-变形曲线根据规范，由于曲线起始部分出现反弯，故应进行原点修正，并进行直线拟合，如图2所示：图2 原点修正图由图2读的各级荷载作用下图的回弹变形值如表2所示：各级荷载对应的土的回弹变形值表2由公式E0=πD4(1−μ02)∑p i∑L i计算得：E0=π×3004×(1−0.352)×(0.02+0.04+0.06+0.08+0.10)(17+31+43+58+73)×10−2=27.93(MPa)式中：E0——土基回弹模量D——刚性承载板直径，规定为30cmμ0——土基泊松比，取为0.35∑p i——回弹变形小于1mm的各级荷载单位压力总和∑L i——各级荷载单位压力作用下，回弹变形小于1mm的回弹变形总和2、 贝克曼梁弯沉试验法测定土的回弹模量 2.1计算资料见表3：贝克曼梁弯沉试验数据 表32.2计算全部测定值得算术平均值L̅、单次测量的标准差S 0和自然误差r 0 L̅=∑L iN=172 S 0=√∑(L i −L̅)2N −1=23.31r 0=0.675S 0=0.675×23.31=15.73式中： L̅——回弹弯沉的平均值（0.01mm ） S 0——回弹弯沉测定值的标准差（0.01mm ） r 0——回弹弯沉测定值的自然误差（0.01mm ） L i ——各测点的回弹弯沉值（0.01mm ） N——测点总数2.3计算各测点的测定值与算术平均值的偏差值d i =L i −L̅，并计算较大的偏差值与自然误差值之比d i r 0⁄，计算值如表3所示，由表可知：max (di r 0⁄)=2.73＜3.2，故所有测点数据均有效。

土的回弹模量计算根据《公路路基路面现场测试规程》（JTG E60-2008），现计算土的回弹模量如下：1、承载板法测定土的回弹模量计算资料见表1：承载板试验数据表1路基土类为粘性土，泊松比为0.35承载板试验（MPa）回弹变形（0.01mm）0.02 150.04 310.06 420.08 560.10 770.15 1160.20 1710.25 1620.30 205根据表中数据，舍去回弹变形大于1mm的数据，绘出p-L曲线如图1所示：图1 承载板实验荷载-变形曲线根据规范，由于曲线起始部分出现反弯，故应进行原点修正，并进行直线拟合，如图2所示：图2 原点修正图由图2读的各级荷载作用下图的回弹变形值如表2所示：各级荷载对应的土的回弹变形值表20.02 0.04 0.06 0.08 0.1017 31 43 58 73由公式计算得：式中：土基回弹模量刚性承载板直径，规定为30cm土基泊松比，取为0.35回弹变形小于1mm的各级荷载单位压力总和各级荷载单位压力作用下，回弹变形小于1mm的回弹变形总和2、贝克曼梁弯沉试验法测定土的回弹模量2.1计算资料见表3：贝克曼梁弯沉试验数据表3测点回弹弯沉（0.01mm)di=Li-L(mm)di/r0117750.322151-21-1.34319321 1.344159-13-0.83517860.386144-28-1.787152-20-1.278158-14-0.89919826 1.6510171-1-0.0611147-25-1.591221543 2.731320735 2.2314158-14-0.89 2.2计算全部测定值得算术平均值、单次测量的标准差和自然误差式中：——回弹弯沉的平均值（0.01mm）——回弹弯沉测定值的标准差（0.01mm）回弹弯沉测定值的自然误差（0.01mm）各测点的回弹弯沉值（0.01mm）测点总数2.3计算各测点的测定值与算术平均值的偏差值，并计算较大的偏差值与自然误差值之比，计算值如表3所示，由表可知：，故所有测点数据均有效。

土的回弹模量计算根据《公路路基路面现场测试规程》（JTG E60-2008），现计算土的回弹模量如下：1、承载板法测定土的回弹模量计算资料见表1：承载板试验数据表1路基土类为粘性土，泊松比为0.35承载板试验（MPa）回弹变形（0.01mm）0.02 150.04 310.06 420.08 560.10 770.15 1160.20 1710.25 1620.30 205根据表中数据，舍去回弹变形大于1mm的数据，绘出p-L曲线如图1所示：图1 承载板实验荷载-变形曲线根据规范，由于曲线起始部分出现反弯，故应进行原点修正，并进行直线拟合，如图2所示：图2 原点修正图由图2读的各级荷载作用下图的回弹变形值如表2所示：各级荷载对应的土的回弹变形值表20.02 0.04 0.06 0.08 0.1017 31 43 58 73由公式计算得：式中：土基回弹模量刚性承载板直径，规定为30cm土基泊松比，取为0.35回弹变形小于1mm的各级荷载单位压力总和各级荷载单位压力作用下，回弹变形小于1mm的回弹变形总和2、贝克曼梁弯沉试验法测定土的回弹模量2.1计算资料见表3：贝克曼梁弯沉试验数据表3 测点回弹弯沉（0.01mm) di=Li-L(mm) di/r01 177 5 0.322 151 -21 -1.343 193 21 1.344 159 -13 -0.835 1786 0.386 144 -28 -1.787 152 -20 -1.278 158 -14 -0.899 198 26 1.6510 171 -1 -0.0611 147 -25 -1.5912 215 43 2.7313 207 35 2.2314 158 -14 -0.892.2计算全部测定值得算术平均值、单次测量的标准差和自然误差式中：——回弹弯沉的平均值（0.01mm）——回弹弯沉测定值的标准差（0.01mm）回弹弯沉测定值的自然误差（0.01mm）各测点的回弹弯沉值（0.01mm）测点总数2.3计算各测点的测定值与算术平均值的偏差值，并计算较大的偏差值与自然误差值之比，计算值如表3所示，由表可知：，故所有测点数据均有效。
