门禁电锁分类及安装场景图解

门禁各锁类安装方式*安装各类门锁前请先阅读各锁说明书！一．磁力锁安装方式（适用于木门、金属门）*应安装闭门器，并调节至最佳速度，请勿使门撞击锁体！1．吊装式（外开门）*a.请把门关上，先以磁力锁磁力线为准，在门框上画上磁力线标线，再以此线安装凹槽（见下图）*b.再以凹槽为准安装磁力锁主体（先关门画出固定片位置与穿线孔位，打孔！）。

2．“L”板式（内开门）*a.先固定磁力锁主体于门框上（用配套主体“L”板）*b.装配“L”板与铁块关门比试，调节至最佳位置，以铁块与磁力线相合为准，固定！二．阳极锁安装方式（适用于玻璃门、木门）*请先调节好玻璃门地弹簧！1．上下埋入式（上下有料玻璃门、木门）*a.先用锁盒内切割定位纸，贴与门框上，见下图，图中“中心线A”以地锁锁定门框画线为准或以门轴中心线为准！*b.切割完，安装主体，再以主体锁舌位，固定门上磁感应片！（具体安装以现场状况而定）2．上夹角式（下有料玻璃门）*主体安装同上，下夹角只要按图施工即可！3．上下夹角式（上下无料玻璃门）三．双阳极锁*上图所示，预留的86接线盒水平到门垂直中心为22cm。

(参看阳极锁尺寸)阳极锁到门垂直中心距离为1.5cm。

(如在安装锁时不想为锁体埋入而要凿到墙体，木门框厚度应不小于4.5cm)四．双磁力锁*上图所示，预留的86接线盒水平(即门框穿线打孔位)到门垂直中心为22cm。

(参看磁力锁尺寸) 磁力锁到门垂直中心距离为1cm。

(安装请参看1、2页)※关于各类锁的布线：单锁——门禁主机至锁4*0.5～1.0mm²（视之间距离而定）其中2芯为电源，余为门防侦测。

双锁——门禁主机至锁6*0.5～1.0mm²（视之间距离而定）其中4芯为二锁电源，余为门防侦测。

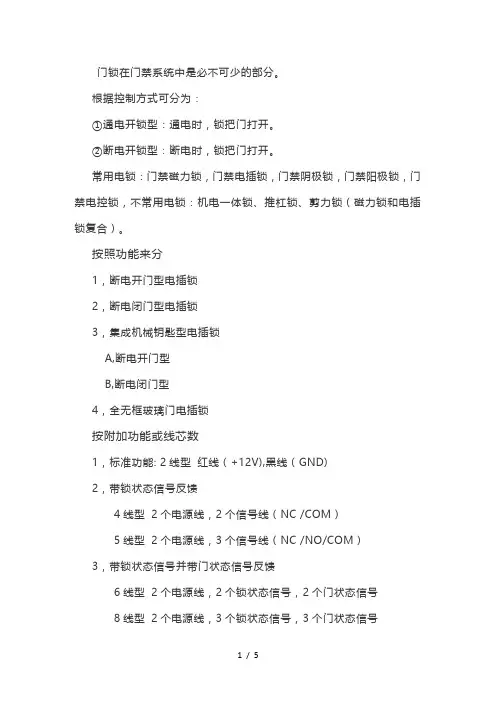

门锁在门禁系统中是必不可少的部分。

根据控制方式可分为：①通电开锁型：通电时，锁把门打开。

②断电开锁型：断电时，锁把门打开。

常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。

按照功能来分1，断电开门型电插锁2，断电闭门型电插锁3，集成机械钥匙型电插锁A,断电开门型B,断电闭门型4，全无框玻璃门电插锁按附加功能或线芯数1，标准功能: 2线型红线（+12V),黑线（GND)2，带锁状态信号反馈4线型2个电源线，2个信号线（NC /COM）5线型2个电源线，3个信号线（NC /NO/COM）3，带锁状态信号并带门状态信号反馈6线型2个电源线，2个锁状态信号，2个门状态信号8线型2个电源线，3个锁状态信号，3个门状态信号下边咱们简单介绍一下常用的门禁锁一、通电开锁型1、普通电控锁普通电控锁，适用范围：铁门。

按锁芯可分为：单头，一般应用于普通单元门。

双头，有两个锁芯，应用特殊场合比如银行，监狱等。

外观上可分为：喷粉，外观上看为灰白色。

电镀，外观上看为银白色。

上锁方式：碰撞上锁，门弹回需配置闭门器。

安装方向：左开，右开，外开，内开。

主锁体装在门框上。

开锁电压：12~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

缺点：开门噪音大，震动大，无法自动上锁2、静音电控锁静音电控锁，适用范围：铁门。

外观上比较单一，一般就一种电镀的。

上锁方式：碰撞上锁，门弹回配置闭门器。

安装方向：无需区分开锁电压：6~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

优点：开门噪音低，可自动上锁。

缺点：门没关好无提示音，无法自动上锁。

3、电机锁电机锁，适用范围，铁门。

开锁方式：电压信号控制开锁，门弹回需配置闭门器。

安装方向：无需区分开锁电压：12V。

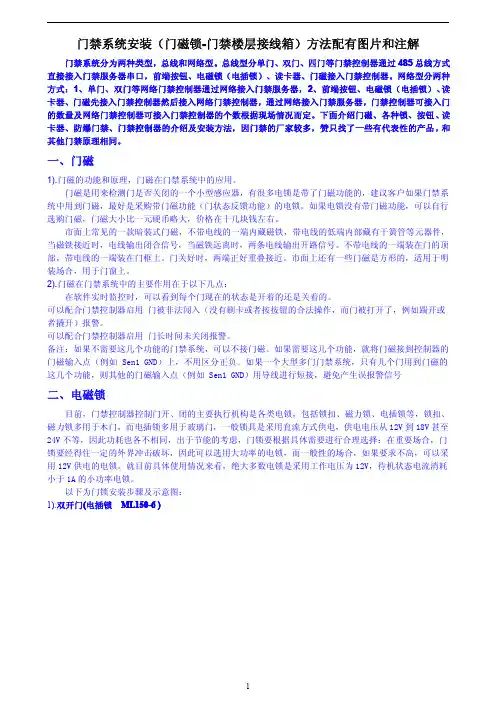

门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。

大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。

2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。

电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。

3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。

4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。

门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。

步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。

在需要打孔的地方用比做上记号。

步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。

步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。

步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。

门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。

步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。

步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。

这时要注意锁舌的位置，要与之后安装的锁扣位置对准。

步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。

总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。

弱电工程门禁电磁锁安装教程
前言：
门禁系统的安装最难的还是锁，锁的安装很重要，今天就重点介绍一下门禁电锁的安装。

正文：
一、外开门挂装（明装）磁力锁安装方法
三、嵌入式（暗装）磁力锁安装方法
内开门与外开门的嵌入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。

此种方法取材方便，安装简单。

在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

图十
图十一
★安装注意事项
在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

四、玻璃门（配U型支架）安装方法
五、注意事项和常见问题及解决方法。

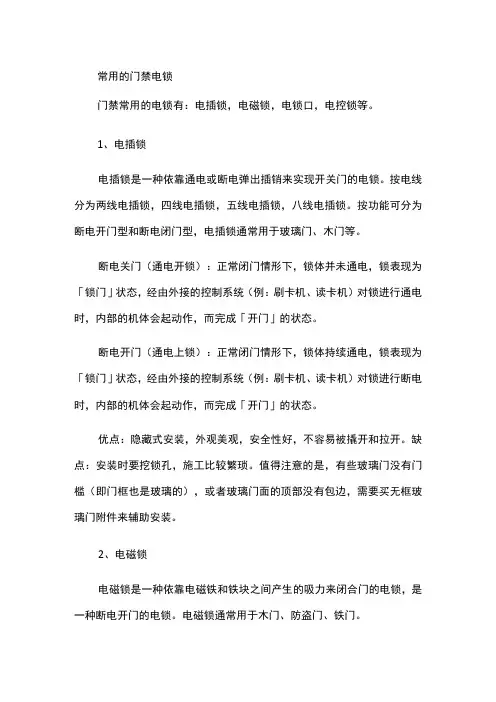

常用的门禁电锁门禁常用的电锁有：电插锁，电磁锁，电锁口，电控锁等。

1、电插锁电插锁是一种依靠通电或断电弹出插销来实现开关门的电锁。

按电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。

按功能可分为断电开门型和断电闭门型，电插锁通常用于玻璃门、木门等。

断电关门(通电开锁) ：正常闭门情形下，锁体并未通电，锁表现为「锁门」状态，经由外接的控制系统( 例：刷卡机、读卡机) 对锁进行通电时，内部的机体会起动作，而完成「开门」的状态。

断电开门(通电上锁)：正常闭门情形下，锁体持续通电，锁表现为「锁门」状态，经由外接的控制系统( 例：刷卡机、读卡机) 对锁进行断电时，内部的机体会起动作，而完成「开门」的状态。

优点：隐藏式安装，外观美观，安全性好，不容易被撬开和拉开。

缺点：安装时要挖锁孔，施工比较繁琐。

值得注意的是，有些玻璃门没有门槛(即门框也是玻璃的)，或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。

2、电磁锁电磁锁是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁，是一种断电开门的电锁。

电磁锁通常用于木门、防盗门、铁门。

优点：性能比较稳定，返修率会低于其他电锁。

安装方便，不用挖锁孔。

缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。

吸力有限，使用场合较为有限。

3、电控锁电控锁主要用于小区、单元门，是一种与传统门锁并存的电锁，这种锁也可以用门内锁上的旋钮或者钥匙打开。

外观与普通锁没有较大区别。

优点：价格便宜，紧急情况可以钥匙开门，出门旋钮也可以用钥匙控制。

缺点：冲击电流较大，对系统稳定性冲击大，开关门噪音比较大，安装不方便，经常需要专业的焊接设备。

4、电锁口电锁口，也有的人叫它“阴极锁”，其实不对，它只是其中一个型号是阴极锁的一种。

它安装在门的侧面，必须配合机械锁使用。

优点：价格便宜，有停电开和停电关两种，应急情况可以用钥匙开门。

缺点：由于是安装在门的侧面，布线很不方便，锁体要挖空埋入，安装比较吃力，需配合机械锁使用，安全性差。

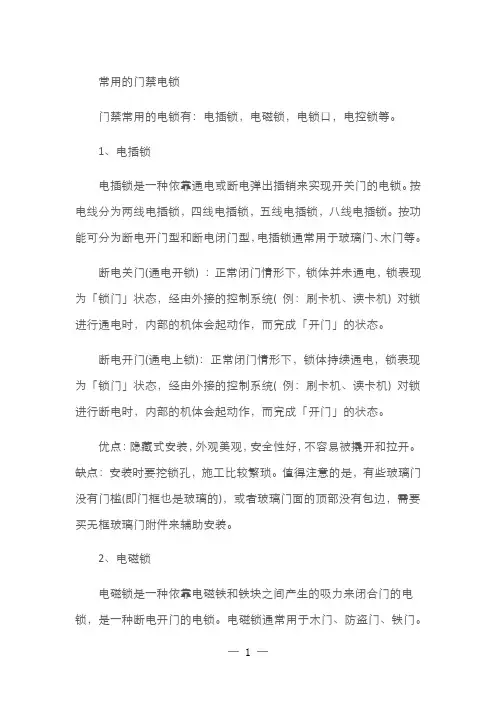

常用的门禁电锁门禁常用的电锁有：电插锁，电磁锁，电锁口，电控锁等。

1、电插锁电插锁是一种依靠通电或断电弹出插销来实现开关门的电锁。

按电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。

按功能可分为断电开门型和断电闭门型，电插锁通常用于玻璃门、木门等。

断电关门（通电开锁）：正常闭门情形下，锁体并未通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行通电时，内部的机体会起动作，而完成「开门」的状态。

断电开门（通电上锁）：正常闭门情形下，锁体持续通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行断电时，内部的机体会起动作，而完成「开门」的状态。

优点：隐藏式安装，外观美观，安全性好，不容易被撬开和拉开。

缺点：安装时要挖锁孔，施工比较繁琐。

值得注意的是，有些玻璃门没有门槛（即门框也是玻璃的），或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。

2、电磁锁电磁锁是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁，是一种断电开门的电锁。

电磁锁通常用于木门、防盗门、铁门。

优点：性能比较稳定，返修率会低于其他电锁。

安装方便，不用挖锁孔。

缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。

吸力有限，使用场合较为有限。

3、电控锁电控锁主要用于小区、单元门，是一种与传统门锁并存的电锁,这种锁也可以用门内锁上的旋钮或者钥匙打开。

外观与普通锁没有较大区别。

优点：价格便宜，紧急情况可以钥匙开门，出门旋钮也可以用钥匙控制。

缺点：冲击电流较大，对系统稳定性冲击大，开关门噪音比较大，安装不方便，经常需要专业的焊接设备。

4、电锁口电锁口，也有的人叫它“阴极锁”，其实不对，它只是其中一个型号是阴极锁的一种。

它安装在门的侧面，必须配合机械锁使用。

优点：价格便宜，有停电开和停电关两种，应急情况可以用钥匙开门。

缺点：由于是安装在门的侧面，布线很不方便，锁体要挖空埋入，安装比较吃力，需配合机械锁使用，安全性差。

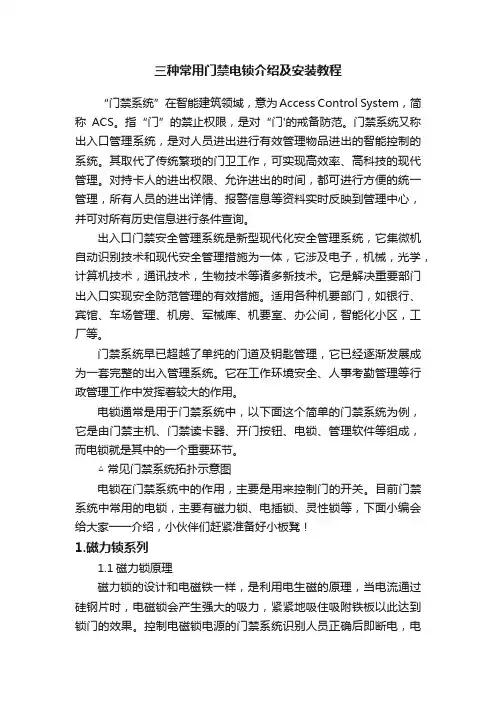

三种常用门禁电锁介绍及安装教程“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。

指“门”的禁止权限，是对“门'的戒备防范。

门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。

其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。

对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。

出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。

它是解决重要部门出入口实现安全防范管理的有效措施。

适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。

门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。

它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。

电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。

△ 常见门禁系统拓扑示意图电锁在门禁系统中的作用，主要是用来控制门的开关。

目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面小编会给大家一一介绍，小伙伴们赶紧准备好小板凳！1.磁力锁系列1.1磁力锁原理磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。

控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。

1.2磁力锁分类磁力锁可分为单门磁力锁和双门磁力锁。

单门磁力锁主要用于单开门的类型，双门磁力锁则是用于双开门的类型。

1.3磁力锁安装方式说明适用于木门、玻璃门、金属门、防火门等。

6.26.2弱电工程门禁常用电锁种类及安装方法
前言：
凌晨2点开始，AWS北京区域出现大面积的瘫痪：
AWS公告表示：在CN-NORTH-1区域有多处光纤在昨晚的道路作业中被挖断，导致该区域的第一个可用区中EC2实例不能访问同时不能在整个CN-NORTH-1区域中新建EC2实例。

截止到下午1:48，AWS官方公告表示已经完全恢复，故障已解决：
为什么会出现这样的情况呢？
据报道是多处光缆挖断，一处挖断还可以理解？多处挖断，就有点说不过去了，说明现场负责施工的很可能是一个刚毕业的小伙子，一般情况下加班的都是新人啊，从凌晨2点到下午2点，这么长时间，才把故障回复，说明应急处理方案没有做好，造成的损失谁来承担，具体还不知。

我们在施工的时候，是不是要制定施工方案，涉及到地下有光缆、管道的地方，是不是要提前沟通落实，挖断一处的时候是不是要启动应急解决方案？这些都需要技术人员做好施工前的准备。

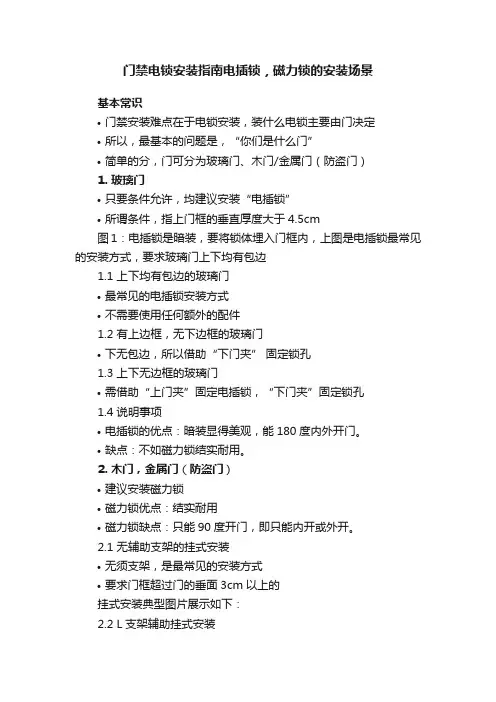

门禁电锁安装指南电插锁，磁力锁的安装场景基本常识•门禁安装难点在于电锁安装，装什么电锁主要由门决定•所以，最基本的问题是，“你们是什么门”•简单的分，门可分为玻璃门、木门/金属门（防盗门）1. 玻璃门•只要条件允许，均建议安装“电插锁”•所谓条件，指上门框的垂直厚度大于4.5cm图1：电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安装方式，要求玻璃门上下均有包边1.1 上下均有包边的玻璃门•最常见的电插锁安装方式•不需要使用任何额外的配件1.2 有上边框，无下边框的玻璃门•下无包边，所以借助“下门夹” 固定锁孔1.3 上下无边框的玻璃门•需借助“上门夹”固定电插锁，“下门夹”固定锁孔1.4 说明事项•电插锁的优点：暗装显得美观，能180度内外开门。

•缺点：不如磁力锁结实耐用。

2. 木门，金属门（防盗门）•建议安装磁力锁•磁力锁优点：结实耐用•磁力锁缺点：只能90度开门，即只能内开或外开。

2.1 无辅助支架的挂式安装•无须支架，是最常见的安装方式•要求门框超过门的垂面3cm以上的挂式安装典型图片展示如下：2.2 L支架辅助挂式安装•当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”2.3 内开门，LZ支架辅助安装•挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。

•有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。

3. 玻璃门安装磁力锁•有些大型的玻璃门，用电插锁就不合适了，因为不如磁力锁结实•如果上下门框都有包边的话，将其看作是木门即可•下无边框（无包边）的玻璃门，需要使用辅助U型支架图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架。

一图看懂门禁电磁锁（电插锁）怎么连
简单的门禁系统一般包括：主机、电源、电磁锁（电插锁）、按钮开关、室内控制主机，如果自己单位、自己家想安装个简单的门禁，不用求人，一图看懂怎么连接。

当然，需求复杂些的还是找专业的人去安装调试。

主机上几十根的线，是不是看得眼花缭乱
是不是眼花缭乱
根据多年的工作经验，把经常使用的连接方法做了个简图，对着连接图就可以，一看便知
简图，是不是简单了
有些电插锁上没有GND和 12
这个锁上没有GND和 12
不用理会一大堆的蓝白黄灰等，只需要找到正负极就行（仅限于正常开锁闭锁，有其他需求，还要找专业人员配置），负极就是GND，正极就是 12，就是上图的红、黑-。

这里特别说明下，电源要用正规的电源，要满A，不然会出现偶尔开不开门的现象，还有电源线不要用网线替代，也会出现不受控的现象，这都是经验之谈，可以避免你返工，浪费时间。

如果觉得有用，加个关注，分享一些实用的知识。
