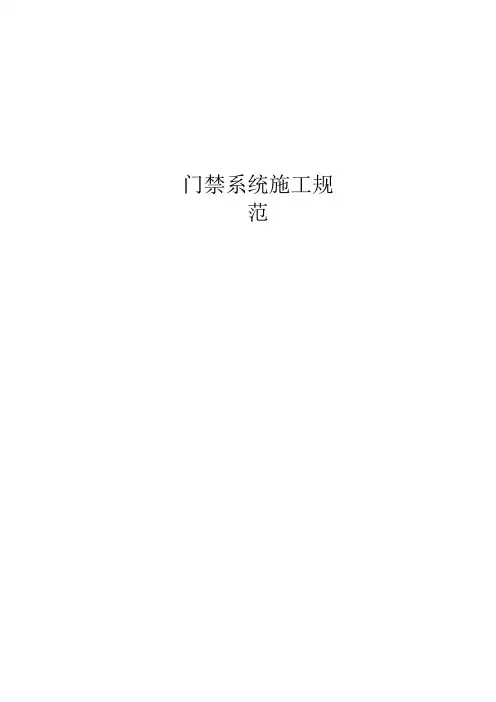

门禁系统施工布线规范

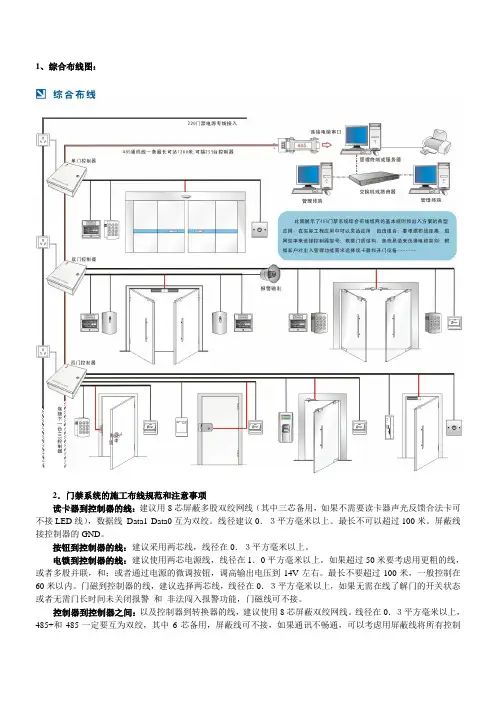

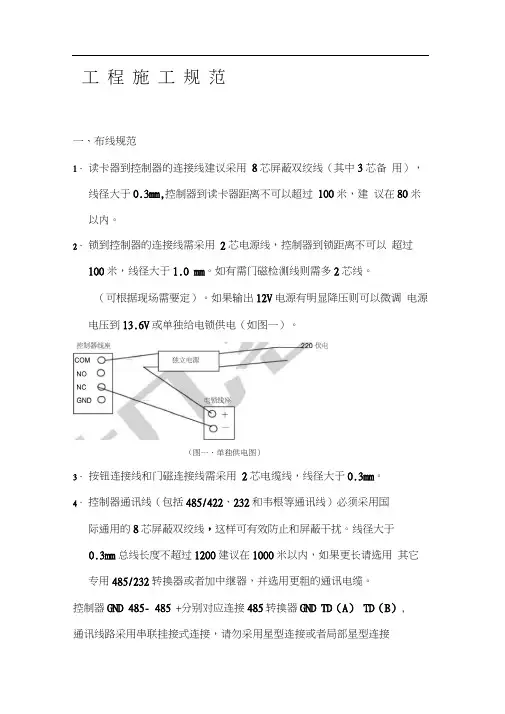

读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。
电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果
通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过选用485HUB或者中继器来改善通讯环境。
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器按钮的安装高度是距地面45米，可以根据客户的使用习惯，适当增加或者降低。
控制器建议安装在弱电井等便于维护的地点。
接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
除应注意以上方面外还应注意下面几个问题：
一、管线敷设
1.电源线同信号线要分别穿管，且两管长距离平行布置
时应相距30cm以上；
2.交流220v电源由管理中心供至各门禁点，在某些情
况下交流220v电源也可就近接取，但应符合相关规
范；
3.穿线时一定要做好标记，线的接头一定要放在接线盒
内，若忽视了这方面的工作，则会给以后的调试工作
带来很大的麻烦；
4.在同一个系统中所有网线一定要采用相同型号的线
材；
二、设备安装接线
读卡器一般安装在门外右侧，距地高度4米，距门框3-5cm；控制器安装于室内天花上方，距天花30cm，并在正下方天花上开一400cm×400cm检修孔；开门按钮安装在室内门侧，高度跟照明电器开关平齐；电控锁根据各种不同的型号安装在门框的侧面或顶部;
三、设备安装
1．感应头安装
1)感应头应尽量靠近所控制的门，在安装时应尽量防止
灰尘进入感应头内；
2)感应头的位置应远离强电磁场及金属物体，以免减短
有效的感应距离；
3)墙洞内的布线应整齐、清晰，避免因为电缆问题导致
日后的维护困难。
2．控制器安装
1)控制器应尽量装在房屋内，以减少人为破坏的机会。
控制器的安装位置应尽量靠近感应头（最远距离为120米）；
2)控制器的安装面板应用自攻螺丝紧固在墙（门框）上；
3)在安装调试完毕控制器后应修改出厂密码或将其锁
住保证设备的安全。
3、门锁、锁扣安装工艺
1)电控锁的电源线、控制线必须在对门进行改造时预先
埋入门或门框内并在门外留出足够的余量。电源线线径不得低于5平方毫米；
2)在安装时必须保证电控锁与锁扣的精密配合，即锁舌
在开/关门时能正常伸缩。
3)电锁的安装工艺，除能顺畅锁门及美观外，阴锁与阳
锁的配合应在关上门时没有明显的松动感，装电插锁或电夹锁的门在锁上后应与对应门或门轴平齐，装磁力锁的门在大力关门时电锁不应有明显的撞击（安装闭门器为佳）,主副磁力板间可有少许活动空间为佳。
四、测试
1.指示灯正常情况下红灯亮或红灯闪烁，按动开门按钮
指示灯变绿；
2.蜂鸣器正常情况下不发出声音，按动开门按钮蜂鸣器
鸣叫一声；
3.将卡靠近读卡器，蜂鸣器应鸣叫二声；
4.电控锁平常上锁，按动开门按钮时打开，维持数秒后
应自动关闭。
5.若测试结果符合以上四项，则该点通过测试
五、系统调试的步骤：
1.检查网线有无短路；
2.粗略核对各门禁控制器设备号设置是否正确；
3.接通网络扩展器电源；
4.测试。
