光纤通信工程中常见故障及其处理措施研究光纤通信是一种高速、大容量、低延迟的传输方式，但在实际应用中，仍然存在一些常见故障。
本文将介绍光纤通信工程中常见的故障及其处理措施。
常见故障一：光纤连接不稳定光纤连接不稳定可能导致信号传输中断或质量下降。
造成连接不稳定的原因一般包括：连接头松动、连接头有污染或受损、连接头不匹配等。
对于这种故障，可以通过以下处理措施解决：1. 检查并紧固连接头，确保其稳定连接；2. 清洁连接头，可使用纯净的酒精棉或纸巾擦拭；3. 如果连接头受损，应及时更换；4. 确保连接头的类型和规格与设备要求相匹配。
常见故障二：光纤信号损耗大光纤信号损耗大会导致信号传输距离减短或信号质量降低。
造成信号损耗大的原因主要有：光纤长度过长、光纤弯曲过度、光纤光耦合不良等。
对于这种故障，可以通过以下处理措施解决：1. 控制光纤长度，确保不超过设备规定的最大传输距离；2. 避免光纤弯曲过度，避免施加额外的弯曲压力；3. 检查光纤的光耦合状况，保证光的顺利传输；4. 使用低损耗的光纤连接器。
常见故障四：光纤互调干扰光纤互调干扰可能导致信号质量下降或传输距离减短。
造成互调干扰的原因一般有：信号过强、光纤走线过近等。
对于这种故障，可以通过以下处理措施解决：1. 控制信号的强度，避免过高的信号功率；2. 保持光纤之间的距离，避免相互干扰。
除了以上常见故障外，还可能存在其他的故障，如光纤传输设备故障、光纤连接线路故障等。
在处理这些故障时，可以采取合适的方法，如更换设备、修复连接线路等。
光纤通信工程中常见故障的处理措施包括：确保光纤连接稳定、控制光纤信号损耗、保证光纤衰耗均匀、预防光纤互调干扰等。
通过有效的故障处理，可以保证光纤通信的正常运行和高质量的数据传输。
常见的光纤故障及其解决方案光纤故障是指在光纤通信过程中出现的各种问题和障碍，造成通信质量下降或者通信中断。
常见的光纤故障主要有光纤损坏、光纤连接故障和光纤设备故障。
下面将分别介绍这些故障及其解决方案。
光纤损坏是指光纤本身发生断裂、弯曲或损伤等情况。
光纤损坏主要有两种类型：机械损坏和光学损坏。
机械损坏包括外界硬物碰撞、拉扯过度等导致光纤断裂或损伤；光学损坏主要有光纤老化、光纤终端表面污染等导致光纤信号传输衰减或者中断。
解决光纤损坏问题的方法一般是更换损坏的光纤，将信号重新传输。
在更换之前，可以通过使用光纤断点定位器或者光纤探测仪等设备检测光纤断点或损伤位置，然后进行修复或更换。
光纤连接故障是指光纤连接头部分、连接件松动或者互连不良导致的通信质量下降。
光纤连接故障一般包括以下几种情况：连接头表面污染、连接头不完全插入、连接件连接不牢固等。
解决光纤连接故障的方法一般是先检查连接头是否有脱落、老化或污染等情况，进行清洁或更换；同时，保证连接头完全插入，确保连接良好，可以通过光纤连接检测仪或者光纤探测仪等设备进行连接测试和问题定位。
光纤设备故障是指光纤传输设备如光模块、光纤交换机、光开关等硬件或者软件出现故障，导致通信中断或者通信质量下降。
光纤设备故障主要有以下几种情况：光模块故障、光纤交换机端口故障、光开关故障等。
解决光纤设备故障的方法一般是先检查设备是否插接正确、供电正常等，然后进行重启或者更换故障设备。
同时，对于光模块故障，可以通过使用备用光模块进行替换；对于光纤交换机等设备，可以通过其他端口进行替代使用。
除了以上常见的光纤故障外，还可能出现其他一些特殊的故障，例如光纤常温下的折射率产生变化、光纤尺寸几何参数不达标等。
解决这些特殊故障一般需要专业工程师进行详细诊断和解决，可以使用光纤检测仪、光谱分析仪等设备进行故障定位和问题分析。
在实际应用中，为了提高光纤故障的检测和解决效率，通常会采用预防和监控措施。
光纤活动连接器常见问题及分析近几年来，光通信在世界范围内得到飞速发展，光通信的触角也不断从骨干网向非骨干网及接入网中延伸。
与此同时，作为光通信中不可缺少的连接部件-----光纤活动连接器，也随着光通信的发展而得到更加广泛的应用。
因此，光纤活动连接器质量问题也越来越引起了相关部门的重视，在信息产业部信科(1999)68号的发文中向各相关检验中心发布了《单模光纤活动连接器进网质量检验实施细则》,通过这几年的进网检验，光纤活动连接器的产品质量得到了普遍的提高，但是，由于光纤活动连接器的生产受到技术及设备的局限性，因此不可避免仍然存在一些问题，本文就目前光纤活动连接器进网检验的现状及进网检验中所发现的一些问题进行归纳和分析。
一、光纤活动连接器进网检验中较常出现的一些问题光纤活动连接器在1999年开始进行进网质量检验以来，光纤活动连接器的产品质量在稳步提高。
在此之前，光纤活动连接器的质量很不稳定，有不少检验项目都在不同程度存在一些问题，如常态的插入损耗过高或回波损耗过低；重复性差别较大，稳定性不好；机械耐久性差，经过多次插拔，插入损耗和回波损耗的测试值明显变差；耐环境试验差，经过高温试验或盐雾的环境试验后，连接器外观明显出现不应有的一些问题等等。
但随着这几年技术和设备的改善，进网检验的光纤活动连接器出现的问题比以前的要少多了。
在此就目前进网检验中仍然较为常见的问题作一下阐述和分析。
1．光纤活动连接器的光学指标在光纤活动连接器的进网检验中，光学性能方面出现的主要问题是插入损耗和回波损耗无法达到细则中规定的要求。
为了说明这个问题，首先把细则中对光纤连接器的光学性能方面的技术要求在这里详细介绍一下，表1是细则中规定的详细技术指标要求。
这些技术要求与标准中的技术要求大部分是一致的，但也有一点小小的区别，主要区别是，标准中规定的插入损耗要求一般为≤0.5dB，而在进网检验细则中要求为PC型≤0.2dB，而APC型≤0.3dB。
光缆出现故障的原因分析及解决方法最终用户或任何为网络不通而付出代价的用户都会关注电缆的一个主要问题，这就是为什么光缆会出故障。
任何使用光缆的网络，其光缆链路对整个网络的性能都是至关重要的。
所以确保光缆链路始终处于最佳状态无疑是非常关键的。
为了帮助了解光缆故障的原因，福禄克网络通过第三方独立调查分析了大量网络最终用户和光缆安装商关于光缆链路的问题。
调查研究是由Martin Technical Research独立完成的，题目是光缆链路的故障原因。
调查研究是评估800个电缆安装商，他们有20%以上的工作是光缆的安装。
在这些公司中，50%是采用随机的调查和询问，另外50%还直接询问了网络上最终用户关于光缆的问题。
最后福禄克网络和 Martin Technical Research公司认为这种混合调查的结果基本可以代表光缆故障的整体情况。
背景资料：安装商包括数据通讯合同商，电气合同商，电信合同商，独立的光缆合同商，系统集成商，网络咨询商。
平均每个公司有15．4个光缆的技术人员。
这些合同商平均起来有36％的工作与光缆相关。
3500个最终用户平均每个单位有2．3个光缆的技术人员，他们包括了教育、制造、政、银行、人寿保险、零售连锁商、印刷/出版商、研究实验室以及公用事业。
并不令人吃惊的是92％的最终用户都有光缆主干网，28％的用户有光缆到桌面的网络。
那些光缆到桌面的用户有38％的站点是光缆到桌面。
光缆链路的安装安装高性能光缆链路的过程包括铺设光缆，光缆双端连接器的端接，双端跳线和网络设备的连接。
铺设光缆时不要严重地弯曲光缆，它们会造成过量的损耗。
被调查的网络用户主要安装的是62.5/125mm的光缆，但数据显示50/125mm的光缆也有明显的增加。
此外目前使用最广泛的仍然是ST和SC连接口。
端接对链路损耗的影响非常大，而且它们会对多模光缆产生模式干扰。
连接器可以是在事先抛光好的光缆连接处熔接安装，或在现场进行抛光。
光纤传输系统中的常见故障与排除方法光纤传输系统在现代通信中起着关键作用，它能够实现高速、远距离、稳定的数据传输。
然而，由于各种原因，光纤传输系统中可能会出现一些故障，影响通信质量和稳定性。
本文将围绕光纤传输系统中的常见故障展开讨论，并提供排除方法。
1. 光纤连接问题光纤连接是光纤传输系统中常见的故障之一。
连接问题可能导致光信号传输受阻或完全中断。
常见的连接问题包括连接松动、连接不良或连接断裂。
解决这些问题的方法包括检查连接是否牢固、重新连接光纤、使用优质的连接器和光纤。
2. 光纤损坏光纤传输系统中的光纤本身可能会出现损坏，这将导致信号传输的问题。
光纤损坏的原因可能包括弯曲过度、拉扯过度或机械损伤。
识别光纤损坏的方法之一是检查纤芯是否有裂缝、划痕或断裂。
排除光纤损坏的方法包括更换损坏的光纤，并确保正确手动处理和存储光纤，避免过度拉扯或弯曲。
3. 光源问题光源是光纤传输系统中的重要组成部分，它通常是通过激光二极管或半导体激光器提供的。
光源问题可能导致光功率不足或信号失真。
要解决光源问题，可以检查光源是否正常工作、光功率是否达到要求、光源是否需要更换或重新对准。
4. 光纤耦合问题光纤耦合是光纤传输系统中的另一个常见故障。
它主要是指光纤与光器件之间的连接问题。
这可能导致损耗、插入损失增加或反射增加。
解决光纤耦合问题的方法包括重新对准连接、检查连接和接触表面是否干净，并确保垂直和平行度的正确对齐。
5. 光纤衰减光纤传输时可能会出现衰减，这会导致信号弱化或失真。
光纤衰减的原因可能是纤芯材料质量差或光纤过长。
排除光纤衰减的方法包括使用优质的光纤，确保光纤长度在规定范围内，以及定期检查和清洁连接点。
6. 光纤温度效应温度变化可能导致光纤传输系统中的光信号受到影响。
高温会导致光纤膨胀，而低温则会导致光纤收缩。
这些变化可能导致光纤损坏或连接不良。
解决光纤温度效应的方法包括在设计时考虑温度变化因素，使用具有较低热胀冷缩系数的光纤，并确保光纤及其连接点处于稳定的温度环境中。

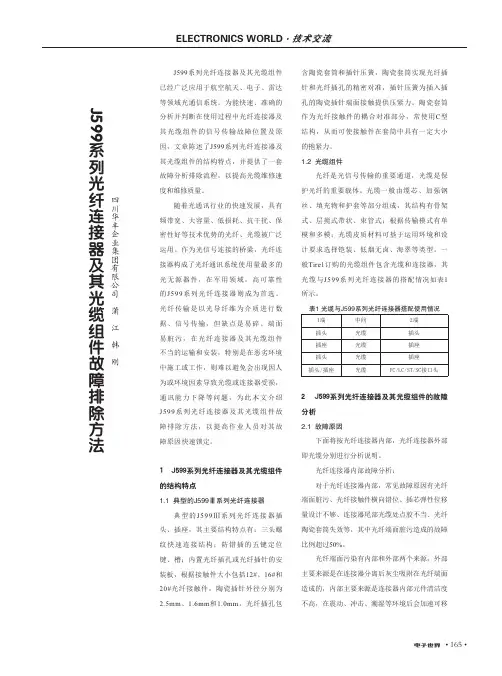

• 165•J599系列光纤连接器及其光缆组件已经广泛应用于航空航天、电子、雷达等领域光通信系统。
为能快速、准确的分析并判断在使用过程中光纤连接器及其光缆组件的信号传输故障位置及原因，文章陈述了J599系列光纤连接器及其光缆组件的结构特点，并提供了一套故障分析排除流程，以提高光缆维修速度和维修质量。
随着光通讯行业的快速发展，具有频带宽、大容量、低损耗、抗干扰、保密性好等技术优势的光纤、光缆被广泛运用。
作为光信号连接的桥梁，光纤连接器构成了光纤通讯系统使用量最多的光无源器件，在军用领域，高可靠性的J599系列光纤连接器则成为首选。
光纤传输是以光导纤维为介质进行数据、信号传输，但缺点是易碎、端面易脏污，在光纤连接器及其光缆组件不当的运输和安装，特别是在恶劣环境中施工或工作，则难以避免会出现因人为或环境因素导致光缆或连接器受损，通讯能力下降等问题，为此本文介绍J599系列光纤连接器及其光缆组件故障排除方法，以提高作业人员对其故障原因快速锁定。
1 J599系列光纤连接器及其光缆组件的结构特点1.1 典型的J599Ⅲ系列光纤连接器典型的J599Ⅲ系列光纤连接器插头、插座，其主要结构特点有：三头螺纹快速连接结构；防错插的五键定位键、槽；内置光纤插孔或光纤插针的安装板，根据接触件大小包括12#、16#和20#光纤接触件，陶瓷插针外径分别为2.5mm 、1.6mm 和1.0mm ，光纤插孔包含陶瓷套筒和插针压簧，陶瓷套筒实现光纤插针和光纤插孔的精密对准，插针压簧为插入插孔的陶瓷插针端面接触提供压紧力。
陶瓷套筒作为光纤接触件的耦合对准部分，常使用C 型结构，从而可使接触件在套筒中具有一定大小的抱紧力。
1.2 光缆组件光纤是光信号传输的重要通道，光缆是保护光纤的重要载体。
光缆一般由缆芯、加强钢丝、填充物和护套等部分组成，其结构有骨架式、层搅式带状、束管式；根据传输模式有单模和多模；光缆皮质材料可基于运用环境和设计要求选择铠装、低烟无卤、海翠等类型。

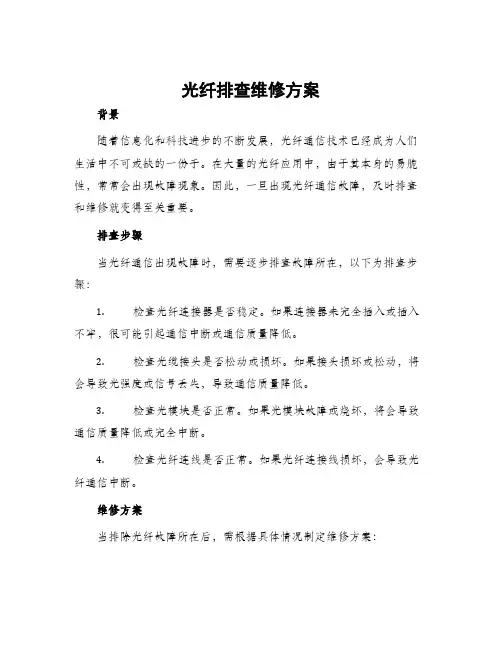

光纤排查维修方案背景随着信息化和科技进步的不断发展，光纤通信技术已经成为人们生活中不可或缺的一份子。
在大量的光纤应用中，由于其本身的易脆性，常常会出现故障现象。
因此，一旦出现光纤通信故障，及时排查和维修就变得至关重要。
排查步骤当光纤通信出现故障时，需要逐步排查故障所在，以下为排查步骤：1.检查光纤连接器是否稳定。
如果连接器未完全插入或插入不牢，很可能引起通信中断或通信质量降低。
2.检查光缆接头是否松动或损坏。
如果接头损坏或松动，将会导致光强度或信号丢失，导致通信质量降低。
3.检查光模块是否正常。
如果光模块故障或烧坏，将会导致通信质量降低或完全中断。
4.检查光纤连线是否正常。
如果光纤连接线损坏，会导致光纤通信中断。
维修方案当排除光纤故障所在后，需根据具体情况制定维修方案：1.更换连接器。
如发现光纤连接器问题，需用新的连接器进行更换和修复。
2.更换光缆接头。
如发现光缆接头损坏或松动，需用新接头来更换。
3.更换光模块。
如发现光模块故障或烧坏，需更换光模块并重新调试。
4.更换光纤。
如发现光纤连接线损坏，需更换损坏的光纤。
预防措施为了避免光纤通信故障的发生，以下是几个预防措施：1.确保光纤连接器插入正确并保持稳定。
2.定期检查光缆接头和光模块的状态，如有问题及时更换。
3.定期检查光纤接线，确保光纤连接线正常。
4.在施工和操作中加强对光纤的保护。
总结光纤通信因其高速、高带宽和远距离传输等优点，已经成为现代人们不可或缺的通信方式。
但是，由于其易失效性，其排查和维修工作依然是重中之重。
因此，在日常工作中，必须严格按照排查步骤进行排查，确保通信的正常运行；同时，必须加强对光纤预防保护工作，以确保光纤通信网络的安全和稳定运行。
FTTH的故障处理方法FTTH（Fiber to the Home）是一种光纤到家的宽带接入技术，它通过光纤传输数据，提供了更高速、更稳定的网络连接。
然而，由于各种原因，FTTH系统可能会出现故障。
在这篇文章中，我们将介绍一些常见的FTTH故障处理方法。
首先，当FTTH系统出现故障时，我们应该先检查是否有光纤断裂或损坏。
我们可以通过检查光纤的连接状态和外观来确定是否有损坏。
如果发现有损坏的光纤，我们应该及时更换它。
其次，如果光纤没有损坏，我们可以检查光纤连接器和插头是否正常。
有时候，光纤连接器可能会松动或脱落，导致信号传输中断。
我们应该确保连接器和插头紧固，并正确连接到设备。
第三，如果光纤连接器和插头都正常，我们可以检查光纤跳线。
光纤跳线是连接光纤设备之间的一种连接线。
如果光纤跳线损坏或连接不良，会导致信号传输中断。
我们可以尝试更换光纤跳线或重新连接它们，以解决问题。
第四，如果以上方法都没有解决问题，我们可以检查光纤分配器或光纤交换机。
光纤分配器用于将光纤连接到不同的设备，而光纤交换机用于在不同的光纤之间进行信号转换和路由。
如果光纤分配器或光纤交换机故障，会导致整个FTTH系统中断。
我们可以尝试重启或更换这些设备，以解决问题。
除了以上方法，我们还可以采取一些预防措施来减少FTTH故障的发生。
首先，我们应该定期检查光纤设备和连接器，确保它们正常工作。
其次，我们应该避免在光纤设备周围堆放杂物或进行激烈的活动，以防止光纤受到损坏。
最后，我们应该定期备份重要数据，以防止数据丢失。

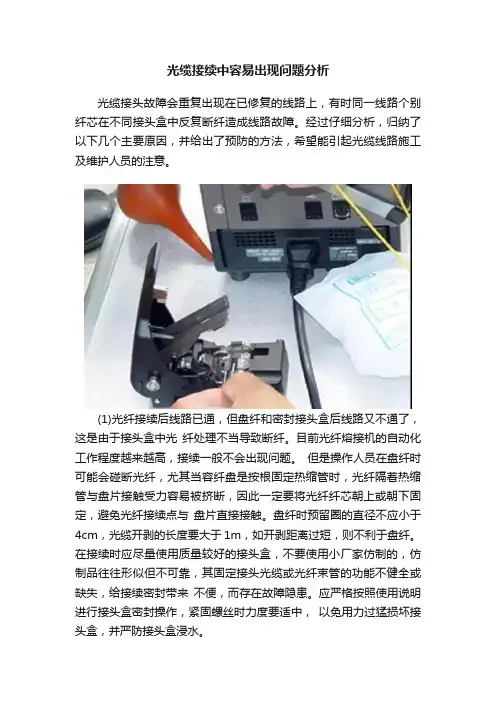

光缆接续中容易出现问题分析光缆接头故障会重复出现在已修复的线路上，有时同一线路个别纤芯在不同接头盒中反复断纤造成线路故障。
经过仔细分析，归纳了以下几个主要原因，并给出了预防的方法，希望能引起光缆线路施工及维护人员的注意。
(1)光纤接续后线路已通，但盘纤和密封接头盒后线路又不通了，这是由于接头盒中光纤处理不当导致断纤。
目前光纤熔接机的自动化工作程度越来越高，接续一般不会出现问题。
但是操作人员在盘纤时可能会碰断光纤，尤其当容纤盘是按根固定热缩管时，光纤隔着热缩管与盘片接触受力容易被挤断，因此一定要将光纤纤芯朝上或朝下固定，避免光纤接续点与盘片直接接触。
盘纤时预留圈的直径不应小于4cm，光缆开剥的长度要大于1m，如开剥距离过短，则不利于盘纤。
在接续时应尽量使用质量较好的接头盒，不要使用小厂家仿制的，仿制品往往形似但不可靠，其固定接头光缆或光纤束管的功能不健全或缺失，给接续密封带来不便，而存在故障隐患。
应严格按照使用说明进行接头盒密封操作，紧固螺丝时力度要适中，以免用力过猛损坏接头盒，并严防接头盒浸水。
(2)光纤接续后热缩不当导致热缩管内有气泡，甚至导致断纤。
由于查找的故障点已压缩在接头内，因此从外观是找不到原因的，多在重新熔接光纤后故障排除，仔细检查才能发现热缩管内有气泡，热缩管冷却后导致没有涂覆层的光纤纤芯受力断纤。
这种故障最不易发现，在条件允许时，维修人员可通过红光笔检查纤芯是否有红光穿过来检查。
为避免此类故障出现，应选用质量好的热缩管，接续后的光纤应自然伸直地放入热缩槽中，最好是置于热缩槽内的正中间，以保证受热热缩均匀;其次应根据气候合理地设置熔接机的参数，如冬天和夏天的热缩时间有所区别，应冬长夏短;还应再注意在热缩指示灯熄灭后，不要急于取出热缩管，应等它彻底冷却后再取出，这不但可避免烫手，还可防止热缩管损坏，保证热缩管的强度以保护光纤的接续处。
(3)冗余光缆处理不当导致断纤。
不论是直埋、管道敷设，还是架空敷设的光缆都会在接头处有一定的余量，最后，在盘冗余光缆时如果光缆有绞劲，应注意顺着绞劲盘缆，或将光缆捋顺，否则带有绞劲的光缆容易扭绞松套管，造成断纤。
光纤快速连接器故障分析及解决方案
成都普瑞斯曼科技有限公司：周普李定齐
随着FTTH的全面推进，光纤快速连接器的需求出现井喷，各种良莠不一的光纤快速连接器产品不断涌现。
电信运营商也对各种光纤快速连接器产品进行了实际应用，但近三年的应用效果却是：频繁的故障令电信运营商头痛不已。
一场关于FTTH入户皮线光缆端接方式的争论一直持续不断，是采用光纤热熔式还是冷接式，是采用预置光纤式快速连接器还是直通式快速连接器，行业内一直没有一个公认的答案。
既然存在争论，说明现有产品存在诸多缺陷，不能满足电信运营商的要求。
本文详细分析了现有光纤快速连接器产品（包括热熔式及冷接式）故障产生的机理，创造性的提出了“光纤无缝对接”原理，并简单介绍了根据此原理研制的稳定可靠，超长使用寿命的自适应式光纤快速连接器系列产品。
一、 光纤快速连接器故障分析：
我们知道：精确对接（如图一所示）的两根同种类且端面平整的光纤的连接损耗一定能满足使用要求，而光纤精确对接的实现必须满足以下3个条件：（1）两根光纤半径方向同心，（即二根光纤不错位）。
（如图一所示）;(图二为错位状况）
图一（对接的二根光纤同心，长度方向无间隙，对接端面平整）
图二（对接的二根光纤错位）
（2）长度方向（轴向）没有间隙，（如图一所示）；（图三则有间隙）
图三（对接的二根光纤长度方向有间隙）
（3）二根光纤对接端面平整（如图一所示）；（图四则端面不平整）
图四（光纤端面不平整，有崩裂现象）
所以光纤快速连接器出现故障的往往是由于：使用过程中对接的两根光纤出现了错位、间隙、或光纤端面崩裂现象，造成连接损耗达不到要求。
经长期的试验和分析，引起“对接的两根光纤错位、间隙、或光纤端面崩裂现象”的原因却是使用环境的温差造成的。
我们知道：任何材料都有“热胀冷缩”性能，而且，不同材料的热膨胀系数也不一样。
光纤快速连接器及与之相连的皮线光缆也不例外。
当温度升高时，皮线光缆外皮会比光纤伸长量大得多，就会造成光纤与光缆外皮产生相对回缩现象；反之，当温度降低时，会造成光纤与光缆外皮产生相对伸长现象。
对于光纤快速连接器，出现故障的地方主要在光纤快速连接器内部实现光纤定位夹紧的V型槽。
由于塑料零件制造成本低廉，所以，面世的产品从成本考虑，绝大多数都是塑料V型槽（如图五所示）。
个别厂商采用金属或陶瓷材料制造V型槽，但制造成本太高，不能大量推广应用。
图五（常见塑料V型槽结构）
这种塑料V型槽也与皮线光缆一样，因环境温度的变化（温差），会出现V型槽伸缩、变形，引起对接的两根光纤产生间隙，错位，光纤端面崩裂等现象；有时在安装时，如果未留有足够的光纤富余量，因温差影响，还会产生光纤断裂现象。
出现这些现象，光纤快速连接器自然不能正常工作了。
二、常用光纤快速连接器优缺点分析
1 热熔式：包括热熔式快速连接器及热熔皮线尾纤。
如图六，图七所示
图六（热熔式光纤快速连接器）
在冷接方式故障不断出现时，一度受到热捧，但随后出现的一系列问题使之并没有得到大量应用。
图七（热熔式皮线尾纤）
熔接点的保护是难点；温差影响，易断纤。
热熔式的优点：
（1）损耗小（连接头损耗+热熔点损耗），一般＜0.25dB。
（2）工作稳定可靠（只对250μm裸纤或0.9mm光缆而言）。
（3）热熔操作可视化。
热熔式的缺点：
（1）设备投资大。
（2）大量施工人员的培训，工作量大。
（3）施工速度慢。
（4）热熔头报废率高。
（5）有抗拉要求的施工，因温差影响，容易出现光纤断裂现象。
（6）不能重复使用。
2 冷接方式：包括预置光纤式（如图八）和直通式（如图九）。
图八（预置光纤式）
图九（直通式）
预置光纤式的优点：
（1）安装简单快速；
（2）因V型槽内注有光纤匹配液，对光纤的切割要求不高。
（3）连接损耗能达到使用要求。
（4）可重复安装，但一般不超过5次。
预置光纤式的缺点：
（1）对温差较敏感，可靠性差，故障率高（V型槽为陶瓷或金属结构除外），一般只适合临时接续，不适合永久接续。
（2）出现故障，往往只有更换。
直通式的优点：
（1）安装简单快速。
（2）连接损耗低。
（3）维护简单。
（4）可重复安装达50次以上。
直通式的缺点：
（1）对光纤的切割要求高；
（2）插拔次数低；
（3）抗温差能力较差，易出现对接点间隙，端面崩裂，光纤断裂现象。
三、 自适应式光纤快速连接器原理介绍
从以上分析可知，目前面世的光纤快速连接器产品，不能满足FTTH追求低成本，长期稳定可靠工作的要求。
开发一款设备投资小、施工维护简单快速、使用寿命长、稳定可靠、价格合理的光快速连接器产品是目前FTTH的迫切要求。
我公司（PM）经过长达4年的试验研究，提出了“光纤无缝对接原理”，并根据该原理设计出了自适应式光纤快速连接器产品（LOGO：PM）。
所谓“自适应”是指：利用光纤张力，自动补偿因温差引起的光纤相对伸缩量，从而保证对接的两根光纤，在光纤快速连接器的使用寿命内，始终保持轴向无间隙对接。
该产品在设计原理上完全不同于现有产品，是一款追求高可靠性，长使用寿命，用得起，用得放心的产品。
目前该产品已在上海，河南，甘肃，吉林等地大量使用，用量已超过200万支，产品经受住了严寒，风沙，湿热等环境条件的检验，到目前为止尚无质量事故发生，可以看出设计原理的正确性。
四、 自适应式光纤快速连接器类型及安装方案
(一)．分类：非预置光纤型及预置光纤型
1.图十二为自适应式光纤快速连接器系列（非预置型）。
特点如下：
（1）安装简单快速。
（2）连接损耗低。
（3）金属夹持结构，耐温差能力强，特别适用于温差大的地区。
（4）使用稳定，故障率极低，寿命长。
（5）可重复安装达50次以上。
图十二（直通型自适应式光纤快速连接器系列）
注意：由于现场施工，影响光纤切割效果的因素很多，不可能每次切割的光纤端面都能达到理想效果。
所以在完成光纤快速连接器安装并清洁光纤端面后，最好涂以少许光纤匹配膏，这样，自适应式光纤快速连接器的使用稳定性及寿命都可以达到非常理想的效果。
（如图十三所示）
（光纤匹配膏的特性简介：光纤匹配膏是一种柔软、难挥发、阻水、无毒无害并晶莹剔透的膏状硅基化合物，其折射率与光纤几乎相同，能有效降低连接损耗，提高回波损耗值，提高一次性安装成功率。
在进行-50°~ +80°的高低温循环测试中，其化学，物理性能没有改变，具有良好的抗氧化性及长期的稳定性。
可作为光纤快速连接器提高稳定性及使用寿命的辅助材料。
图十三
2. 图十四为自适应光纤快速连接器系列（预置型），特点如下：
（1）安装更简单快速。
（2）平均连接损耗比非预置型略大。
（3）可修复。
（4）耐温差能力强，特别使用于温差大的地区。
（5）使用稳定，故障率极低，寿命长。
（6）可重复安装达50次以上。
（7）价格较高。
（8）有UPC及APC两类产品。
图十四（预置型自适应式光纤快速连接器系列）
（二）．自适应式光纤快速连接器安装方案
光纤快速连接器的使用稳定性与所选用的皮线光缆质量关系非常大。
优质皮线光缆选用G657A2光纤，抗拉材料为KFRP（仿纶线），光缆外皮为低烟阻燃耐温差塑料，在正常使用温度（-40℃~+60℃）范围内，光纤相对伸缩量小，自适应式光纤快速连接器一般无故障，可以长期稳定可靠工作。
使用这样的光缆，可根据施工条件随意选择图十五所示的安装方案1或图十六所示的安装方案2进行安装。
但大量使用的皮线光缆由于考虑到价格因素，往往耐温差性能较差，光纤相对伸缩量比较大，出现故障的几率大增，为保证自适应式光纤快速连接器长期稳定可靠工作，最好按图十六所示的方案2进行裸光纤安装，这样可以彻底避免温差对自适应式光纤快速连接器正常工作的影响。
图十五（安装方案1）
快速连接器直接安装在皮线光缆一端，清洁光纤端面后，可直接插入ONU 光接口）。
图十六（安装方案2）
皮线光缆开剥出0.5米长左右250μm裸光纤，将自适应式光纤快速连接器装在光纤端部，再通过信息面板盒及光缆跳线与ONU连接。
可彻底消除温差的影响。
五、 各种类型光纤快速连接器性能对照
以下列出了各种类型光纤快速连接器性能对照，可供用户选购时参考。
