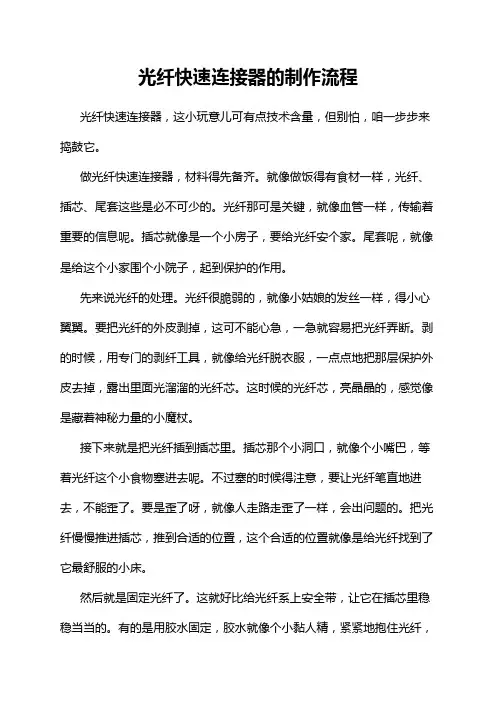

光纤快速连接器的制作流程光纤快速连接器，这小玩意儿可有点技术含量，但别怕，咱一步步来捣鼓它。
做光纤快速连接器，材料得先备齐。
就像做饭得有食材一样，光纤、插芯、尾套这些是必不可少的。
光纤那可是关键，就像血管一样，传输着重要的信息呢。
插芯就像是一个小房子，要给光纤安个家。
尾套呢，就像是给这个小家围个小院子，起到保护的作用。
先来说光纤的处理。
光纤很脆弱的，就像小姑娘的发丝一样，得小心翼翼。
要把光纤的外皮剥掉，这可不能心急，一急就容易把光纤弄断。
剥的时候，用专门的剥纤工具，就像给光纤脱衣服，一点点地把那层保护外皮去掉，露出里面光溜溜的光纤芯。
这时候的光纤芯，亮晶晶的，感觉像是藏着神秘力量的小魔杖。
接下来就是把光纤插到插芯里。
插芯那个小洞口，就像个小嘴巴，等着光纤这个小食物塞进去呢。
不过塞的时候得注意，要让光纤笔直地进去，不能歪了。
要是歪了呀，就像人走路走歪了一样，会出问题的。
把光纤慢慢推进插芯，推到合适的位置，这个合适的位置就像是给光纤找到了它最舒服的小床。
然后就是固定光纤了。
这就好比给光纤系上安全带，让它在插芯里稳稳当当的。
有的是用胶水固定，胶水就像个小黏人精，紧紧地抱住光纤，不让它乱动。
不过涂胶水的时候也要小心，不能涂太多，不然就像吃面条放太多酱，会糊成一团的。
再把尾套套上去。
尾套套上的那一刻，就像给这个小家庭关上了大门，起到最后的保护作用。
尾套要套得严严实实的，就像给插芯和光纤穿上了一件厚厚的铠甲，防止外界的伤害。
做完这些基本的步骤后，还得测试一下。
测试就像是给光纤快速连接器做个体检。
看看它能不能正常地传输信号。
要是测试不通过，那就得像医生看病一样，重新检查各个步骤，看看是哪里出了问题。
也许是光纤没插好，也许是胶水涂多了影响了信号传输，反正就得像侦探一样，把问题找出来解决掉。
在整个制作光纤快速连接器的过程中，心态很重要。
不能毛躁，要像绣花一样细致。
有时候可能做了一次不成功，别灰心，就像小孩学走路，摔了一跤再爬起来接着走就好。

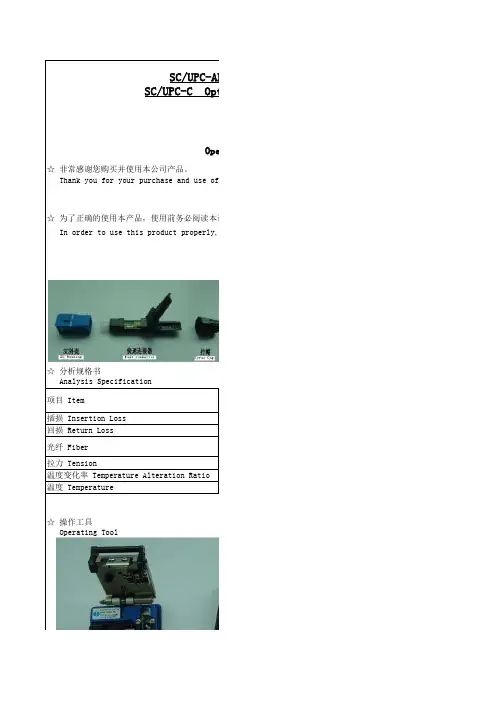

SC/UPC-APC-SC/UPC-C Optical Fiber Fast ConnectorOperating Instruction☆ 非常感谢您购买并使用本公司产品。
Thank you for your purchase and use of o☆ 为了正确的使用本产品，使用前务必阅读本说In order to use this product properly, p☆ 分析规格书Analysis Specification项目 Item插损 Insertion Loss回损 Return Loss光纤 Fiber拉力 Tension温度变化率 Temperature Alteration Ratio温度 Temperature☆ 操作工具Operating Tool☆ 操作尺寸Operating Dimension注意：标签尺度中所示光纤为接续所用预制光纤。
Note: the optical fiber shown on the label scale is a prefabricated fiber used for connecting.SC/UPC-C光纤快速连接器SC/UPC-C Optical Fiber Fast Connector ≤0.3dB(MA*0.5)≥50dB 2.0*3.0 蝶形光缆2.0*3.0 GJXH 20N≤0.5dB（ -40℃～+85℃） -40℃～+85℃of our products.读本说明书。
ly, please be sure to read the instruction before use it.产品内容Product Content使 用 说 明 书Operating Instruction-APC-C光纤快速接续连接器PC-C Optical Fiber Fast Connector预埋式（Embedded Type）光纤。
on the label scale is a prefabricated fiber used for connecting.☆ 操作步骤Operating Steps注意：以下步骤中，必须保证产品及光纤清洁。

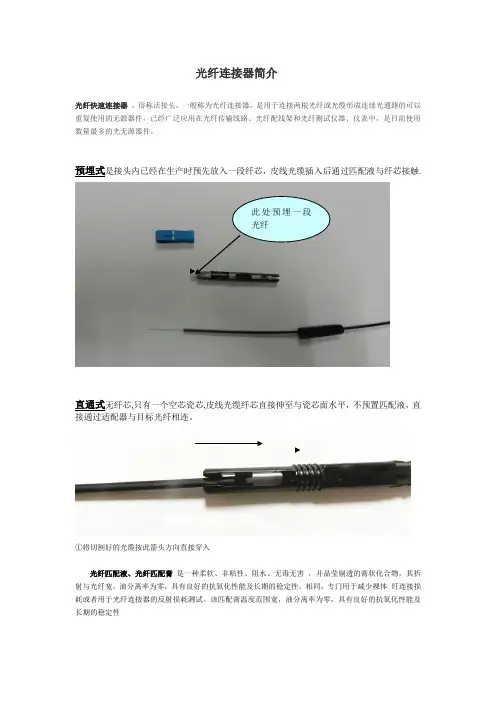

光纤连接器简介
光纤快速连接器 ，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
预埋式是接头内已经在生产时预先放入一段纤芯，皮线光缆插入后通过匹配液与纤芯接触.
直通式无纤芯,只有一个空芯瓷芯,皮线光缆纤芯直接伸至与瓷芯面水平，不预置匹配液，直
接通过适配器与目标光纤相连。
①将切割好的光缆按此箭头方向直接穿入
光纤匹配液、光纤匹配膏 是一种柔软、非粘性、阻水、无毒无害 ，并晶莹剔透的膏状化合物，其折射与光纤宽，油分离率为零，具有良好的抗氧化性能及长期的稳定性。
相同，专门用于减少裸体 纤连接损耗或者用于光纤连接器的反射损耗测试。
该匹配膏温度范围宽，油分离率为零，具有良好的抗氧化性能及长期的稳定性
此处预埋一段
光纤。
差别：
光纤连接器的损耗包括插入损耗与回波损耗。
插入损耗电信要求不大0.5dB,平均插入损耗≤0.25dB。
插入损耗与回波损耗都至关重要。
我司产品平均插损小于0.15db,回波损耗大于45db,在行业内属于领先水平。
使用好的光纤连接器，对自己上网有很大影响。
直通式的光纤连接器已逐步被取代，因为直通式的光纤连接器，回波损耗没有保证，一般都很难达到40dB 以上，且插入损耗不稳定，0-10db都有可能。
而且光纤固紧会随环境温度变化而变化，很不稳定。
共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。
不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。
快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。
SC 光纤快速 连接器SC 光纤适配器产品简介快速连接器是一种能够很好解决现场布线作业和光纤到户工程的连接头。
被 广泛运用于施工现场需要快速连接的地方，为作业提供了一种快速稳定的连接。
快速连接头现场组装因无需再进行胶水固化和研磨，这为工程师进行线路安装、 维护和修理，以及光纤到户工程提供了更快捷的帮助。
SC 光纤快速连接器图片SC 光纤快速连接器原理结构1. 直通式结构， 这种结构非常简单，优势在于实现较为容易造价低廉，但劣势 很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要 求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差， 对操作者熟练要求很高。
产品结构原理如下：该类产品结构可以应用于临时光纤链路抢修，但不适宜用于 FTTH 接入链路 规模使用。
2．预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内， 并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由 于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割 的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先 研磨的工艺，因此回波损耗指标好；产品结构原理如下：该产品结构可以实现更好的插入损耗 （0.5dB 以下） 和回波损耗 （45dB 以上） 指标，可靠性与稳定性比较高，因此适宜于 FTTH 接入链路室内节点使用。
SC 光纤快速连接器应用范围光纤配线架、光纤网络设备、光纤到户、有线电视网络等。
SC 光纤快速连接器特征可做单个的连接器和衰减器使用，带预埋光纤及端面预研磨，现场安装、快 速连接、操作方便，组装无需胶水、研磨，高性能可靠性强，方便安装连接，机 械及环境性能符合 GR-326-CORE 标准。
SC 光纤快速连接规格连接头 光纤类型 插入损耗 回波损耗 端面类型 操作温度 连接方式 参数 单模、多模 ＜0.5db(Type) UPC:≥50db；APC≥60db UPC or APC -40℃~70℃ Push-On分享,进步,促进行业发展 为全球需要的人免费提供 ADSL 语音分离器技术和 光纤通讯技术的咨询和服务。

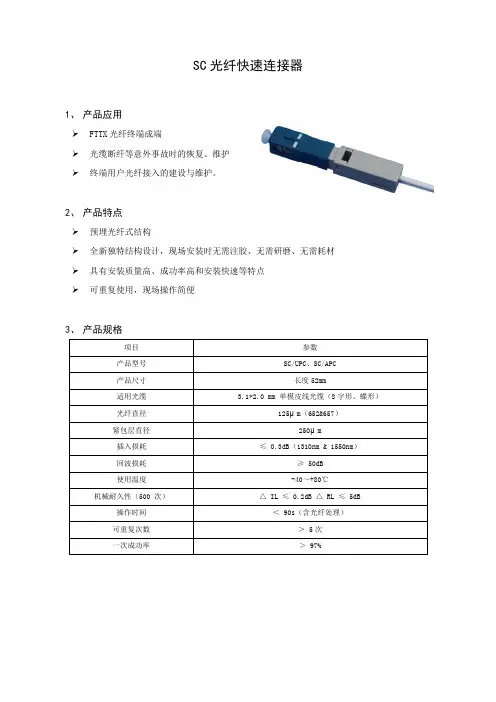

SC光纤快速连接器
1、产品应用
FTTX光纤终端成端
光缆断纤等意外事故时的恢复、维护
终端用户光纤接入的建设与维护。
2、产品特点
预埋光纤式结构
全新独特结构设计，现场安装时无需注胶、无需研磨、无需耗材
具有安装质量高、成功率高和安装快速等特点
可重复使用，现场操作简便
3、产品规格
项目参数
产品型号SC/UPC、SC/APC
产品尺寸长度52mm
适用光缆 3.1*2.0 mm 单模皮线光缆（8字形、蝶形）
光纤直径125μm（652&657）
紧包层直径250μm
插入损耗≤ 0.3dB（1310nm & 1550nm）
回波损耗≥ 50dB
使用温度-40～+80℃
机械耐久性（500 次）△ IL ≤ 0.2dB △ RL ≤ 5dB 操作时间＜ 90s（含光纤处理）
可重复次数＞ 5次
一次成功率＞ 97%
快速连接器专用工具包
图片名称/型号说明
皮线开缆刀
每2000只配置1把
250涂覆层开剥刀每2000只配置1把
裸纤定长器每200只配置1只
尾套开启片每200只配置1只。

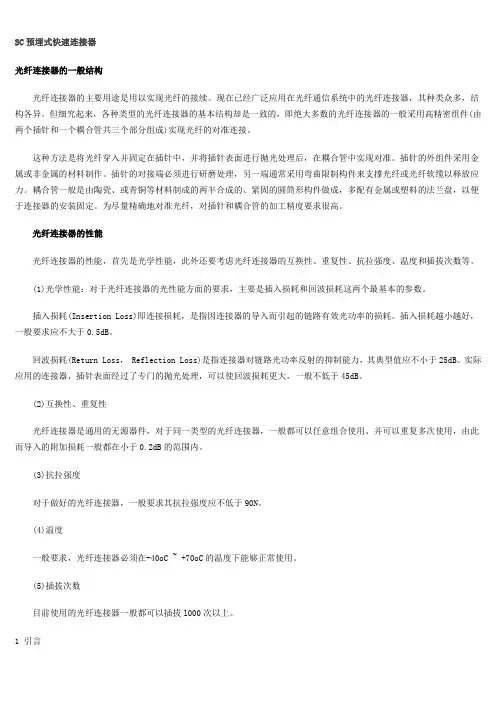

SC预埋式快速连接器光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。
现在已经广泛应用在光纤通信系统中的光纤连接器，其种类众多，结构各异。
但细究起来，各种类型的光纤连接器的基本结构却是一致的，即绝大多数的光纤连接器的一般采用高精密组件(由两个插针和一个耦合管共三个部分组成)实现光纤的对准连接。
这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。
插针的外组件采用金属或非金属的材料制作。
插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。
耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。
为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
(1)光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗(Insertion Loss)即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗越小越好，一般要求应不大于0.5dB。
回波损耗(Return Loss， Reflection Loss)是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
(2)互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。
(3)抗拉强度对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。
(4)温度一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。
(5)插拔次数目前使用的光纤连接器一般都可以插拔l000次以上。

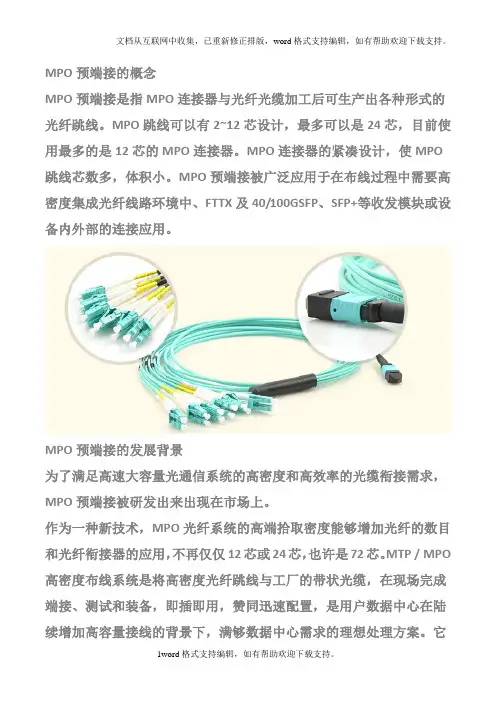

MPO预端接的概念MPO预端接是指MPO连接器与光纤光缆加工后可生产出各种形式的光纤跳线。
MPO跳线可以有2~12芯设计，最多可以是24芯，目前使用最多的是12芯的MPO连接器。
MPO连接器的紧凑设计，使MPO 跳线芯数多，体积小。
MPO预端接被广泛应用于在布线过程中需要高密度集成光纤线路环境中、FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。
MPO预端接的发展背景为了满足高速大容量光通信系统的高密度和高效率的光缆衔接需求，MPO预端接被研发出来出现在市场上。
作为一种新技术，MPO光纤系统的高端拾取密度能够增加光纤的数目和光纤衔接器的应用，不再仅仅12芯或24芯，也许是72芯。
MTP / MPO 高密度布线系统是将高密度光纤跳线与工厂的带状光缆，在现场完成端接、测试和装备，即插即用，赞同迅速配置，是用户数据中心在陆续增加高容量接线的背景下，满够数据中心需求的理想处理方案。
它具有安装简单、施工速度快、设计紧凑、精度高、即插即用等特色。
MPO预端接的常见类型MPO预端接按应用分为MPO主干光纤跳线和MPO分支光纤跳线。
MPO主干光纤跳线作为MTP/MPO模块的永久性连接，它们可以灵活地改变在光纤面板的连接形式。
MPO分支光纤跳线提供一个过渡，在多光纤跳线到单根光纤跳线或双工连接器之间。
这些光纤跳线为需要100G模块，包括CFP 、CFP2和CFP4系列的所有的网络和设备，提供各种应用。
MPO预端接按连接类型分为转接型与非转接型，转接MPO预端接的种类繁多，有带状MPO预端接、束状MPO预端接，通过分支器（圆形或方形）扇出的MPO预端接，一般可以转接出2~24芯0.9或2.0光缆分支，连接头类型由客户指定，推荐选用亚太品牌的多接口：FC、LC、SC以及ST等类型，各种形式的MPO预端接产品，皆符合Telcordia-GR-326、IEC标准及Rohs要求。
公司简介亚太线缆（AsiaPacificCable）是一家致力于网络综合布线，计算机电缆，控制电缆光纤光缆通讯产品研发设计并提供系统解决方案的公司，是全球知名品牌，总部位于台北市，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。
