光纤连接器的基本功能一、引言光纤连接器是一种用于连接光纤的设备，它的主要作用是将两条光纤连接起来，使其能够传输数据。
随着信息技术的快速发展，光纤连接器已成为现代通信领域中不可或缺的组成部分。
本文将介绍光纤连接器的基本功能。
二、什么是光纤连接器1.定义光纤连接器是一种用于将两根或多根光缆相互连接的设备，它能够确保信号在两个端点之间传输，并保持信号质量。
2.分类按照接口类型可以分为FC、SC、ST、LC等不同类型；按照接插方式可以分为PC（平端）和APC（斜面）等不同类型。
三、光纤连接器的基本功能1.实现光信号传输作为一种专门用于连接两条或多条光纤的设备，最基本的功能就是实现光信号传输。
通过将两根或多根光缆相互连接起来，使得信号能够在两个端点之间进行传输，并且能够保持较高质量。
2.保证数据传输速度和稳定性在进行数据传输时，由于受到各种因素的影响，如光纤本身的质量、长度、连接器的质量等，会导致信号传输速度和稳定性受到影响。
而光纤连接器的作用就是通过连接两个端点之间的光缆，保证数据传输速度和稳定性。
3.提高数据传输距离在进行长距离数据传输时，由于信号衰减等原因，会导致信号弱化甚至丢失。
而光纤连接器能够通过连接两个端点之间的光缆，提高数据传输距离，并保证信号质量。
4.实现多种接口转换在不同应用场景下，需要使用不同类型的接口进行数据传输。
而光纤连接器能够实现多种接口转换，并使得不同类型的接口之间能够相互通信。
5.降低系统成本在建设通信网络时，需要大量使用光缆进行数据传输。
而如果没有光纤连接器这样的设备，则需要对每根光缆进行直接焊接或者其他方式相连。
这样将会增加系统成本，并且维护起来也比较困难。
而使用光纤连接器则可以降低系统成本，并且方便维护。
四、结论光纤连接器作为一种专门用于连接两条或多条光缆的设备，其主要作用是实现光信号传输、保证数据传输速度和稳定性、提高数据传输距离、实现多种接口转换以及降低系统成本。
在建设通信网络时，光纤连接器已成为不可或缺的组成部分。
光纤快速连接器的制作流程光纤快速连接器，这小玩意儿可有点技术含量，但别怕，咱一步步来捣鼓它。
做光纤快速连接器，材料得先备齐。
就像做饭得有食材一样，光纤、插芯、尾套这些是必不可少的。
光纤那可是关键，就像血管一样，传输着重要的信息呢。
插芯就像是一个小房子，要给光纤安个家。
尾套呢，就像是给这个小家围个小院子，起到保护的作用。
先来说光纤的处理。
光纤很脆弱的，就像小姑娘的发丝一样，得小心翼翼。
要把光纤的外皮剥掉，这可不能心急，一急就容易把光纤弄断。
剥的时候，用专门的剥纤工具，就像给光纤脱衣服，一点点地把那层保护外皮去掉，露出里面光溜溜的光纤芯。
这时候的光纤芯，亮晶晶的，感觉像是藏着神秘力量的小魔杖。
接下来就是把光纤插到插芯里。
插芯那个小洞口，就像个小嘴巴，等着光纤这个小食物塞进去呢。
不过塞的时候得注意，要让光纤笔直地进去，不能歪了。
要是歪了呀，就像人走路走歪了一样，会出问题的。
把光纤慢慢推进插芯，推到合适的位置，这个合适的位置就像是给光纤找到了它最舒服的小床。
然后就是固定光纤了。
这就好比给光纤系上安全带，让它在插芯里稳稳当当的。
有的是用胶水固定，胶水就像个小黏人精，紧紧地抱住光纤，不让它乱动。
不过涂胶水的时候也要小心，不能涂太多，不然就像吃面条放太多酱，会糊成一团的。
再把尾套套上去。
尾套套上的那一刻，就像给这个小家庭关上了大门，起到最后的保护作用。
尾套要套得严严实实的，就像给插芯和光纤穿上了一件厚厚的铠甲，防止外界的伤害。
做完这些基本的步骤后，还得测试一下。
测试就像是给光纤快速连接器做个体检。
看看它能不能正常地传输信号。
要是测试不通过，那就得像医生看病一样，重新检查各个步骤，看看是哪里出了问题。
也许是光纤没插好，也许是胶水涂多了影响了信号传输，反正就得像侦探一样，把问题找出来解决掉。
在整个制作光纤快速连接器的过程中，心态很重要。
不能毛躁，要像绣花一样细致。
有时候可能做了一次不成功，别灰心，就像小孩学走路，摔了一跤再爬起来接着走就好。
SC/UPC-APC-SC/UPC-C Optical Fiber Fast ConnectorOperating Instruction☆ 非常感谢您购买并使用本公司产品。
Thank you for your purchase and use of o☆ 为了正确的使用本产品，使用前务必阅读本说In order to use this product properly, p☆ 分析规格书Analysis Specification项目 Item插损 Insertion Loss回损 Return Loss光纤 Fiber拉力 Tension温度变化率 Temperature Alteration Ratio温度 Temperature☆ 操作工具Operating Tool☆ 操作尺寸Operating Dimension注意：标签尺度中所示光纤为接续所用预制光纤。
Note: the optical fiber shown on the label scale is a prefabricated fiber used for connecting.SC/UPC-C光纤快速连接器SC/UPC-C Optical Fiber Fast Connector ≤0.3dB(MA*0.5)≥50dB 2.0*3.0 蝶形光缆2.0*3.0 GJXH 20N≤0.5dB（ -40℃～+85℃） -40℃～+85℃of our products.读本说明书。
ly, please be sure to read the instruction before use it.产品内容Product Content使 用 说 明 书Operating Instruction-APC-C光纤快速接续连接器PC-C Optical Fiber Fast Connector预埋式（Embedded Type）光纤。
on the label scale is a prefabricated fiber used for connecting.☆ 操作步骤Operating Steps注意：以下步骤中，必须保证产品及光纤清洁。
共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。
不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。
快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。
光纤快速连接器光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
目录一般结构性能国内情况进展趋势常见种类一般结构1.产品分类和结构要求1.1用于FTTx光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。
1.2依照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。
1.3依照安装场合划分，光纤现场连接器可分为如下两种类型：插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。
插座型：由一个光纤现场连接器插头和一个适配器构成的活动连接器插座。
光纤现场连接器插头和适配器可以为分别式结构，也可以为一体化结构。
1.4光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。
PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。
1.5光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。
1.6光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。
1.7连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等一般工具，不需要使用其它有功耗或结构多而杂的工具。
性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
1、光学性能：对于光纤连接器的光性能方面的要求，重要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（InsertionLoss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗越小越好，一般要求应不大于0.5dB。
回波损耗（ReturnLoss,ReflectionLoss）是指连接器对链路光功率反射的抑制本领，其典型值应不小于25dB。
SC 光纤快速 连接器SC 光纤适配器产品简介快速连接器是一种能够很好解决现场布线作业和光纤到户工程的连接头。
被 广泛运用于施工现场需要快速连接的地方，为作业提供了一种快速稳定的连接。
快速连接头现场组装因无需再进行胶水固化和研磨，这为工程师进行线路安装、 维护和修理，以及光纤到户工程提供了更快捷的帮助。
SC 光纤快速连接器图片SC 光纤快速连接器原理结构1. 直通式结构， 这种结构非常简单，优势在于实现较为容易造价低廉，但劣势 很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要 求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差， 对操作者熟练要求很高。
产品结构原理如下：该类产品结构可以应用于临时光纤链路抢修，但不适宜用于 FTTH 接入链路 规模使用。
2．预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内， 并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由 于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割 的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先 研磨的工艺，因此回波损耗指标好；产品结构原理如下：该产品结构可以实现更好的插入损耗 （0.5dB 以下） 和回波损耗 （45dB 以上） 指标，可靠性与稳定性比较高，因此适宜于 FTTH 接入链路室内节点使用。
SC 光纤快速连接器应用范围光纤配线架、光纤网络设备、光纤到户、有线电视网络等。
SC 光纤快速连接器特征可做单个的连接器和衰减器使用，带预埋光纤及端面预研磨，现场安装、快 速连接、操作方便，组装无需胶水、研磨，高性能可靠性强，方便安装连接，机 械及环境性能符合 GR-326-CORE 标准。
SC 光纤快速连接规格连接头 光纤类型 插入损耗 回波损耗 端面类型 操作温度 连接方式 参数 单模、多模 ＜0.5db(Type) UPC:≥50db；APC≥60db UPC or APC -40℃~70℃ Push-On分享,进步,促进行业发展 为全球需要的人免费提供 ADSL 语音分离器技术和 光纤通讯技术的咨询和服务。
SC光纤快速连接器
1、产品应用
FTTX光纤终端成端
光缆断纤等意外事故时的恢复、维护
终端用户光纤接入的建设与维护。
2、产品特点
预埋光纤式结构
全新独特结构设计，现场安装时无需注胶、无需研磨、无需耗材
具有安装质量高、成功率高和安装快速等特点
可重复使用，现场操作简便
3、产品规格
项目参数
产品型号SC/UPC、SC/APC
产品尺寸长度52mm
适用光缆 3.1*2.0 mm 单模皮线光缆（8字形、蝶形）
光纤直径125μm（652&657）
紧包层直径250μm
插入损耗≤ 0.3dB（1310nm & 1550nm）
回波损耗≥ 50dB
使用温度-40～+80℃
机械耐久性（500 次）△ IL ≤ 0.2dB △ RL ≤ 5dB 操作时间＜ 90s（含光纤处理）
可重复次数＞ 5次
一次成功率＞ 97%
快速连接器专用工具包
图片名称/型号说明
皮线开缆刀
每2000只配置1把
250涂覆层开剥刀每2000只配置1把
裸纤定长器每200只配置1只
尾套开启片每200只配置1只。
光纤连接器的工作原理光纤连接器是连接光纤的重要组件，它的作用是将光纤之间进行连接，实现光信号的传输。
在光纤通信系统中，光纤连接器的质量和工作原理直接影响到光信号的传输质量和系统性能。
下面将从光纤连接器的工作原理、分类及应用等方面详细介绍光纤连接器的相关知识。
一、光纤连接器的工作原理1. 基本原理光纤连接器的主要工作原理是利用光纤的表面抛光和精密加工技术，在连接器两端的光纤之间形成一个稳定的光学接触面，使光信号能够顺利传输。
光纤连接器通常由插座、套筒和连接座等部件组成，通过这些部件将光纤连接在一起，形成一个完整的光学传输通道。
2. 连接方法光纤连接器的连接方法通常包括插入式连接和螺纹式连接两种。
插入式连接是通过将两端的光纤分别插入连接器的插座中，形成光学接触面实现连接；而螺纹式连接是通过旋转连接器的套筒将两端光纤连接在一起，形成稳定的光学接触面。
3. 光学接触面光纤连接器的工作原理关键在于其光学接触面的质量。
光学接触面必须经过精密的抛光加工，保证连接端面的平整度和光学质量。
只有光学接触面的质量达到一定标准，才能保证光信号的传输质量和连接的可靠性。
4. 光学耦合在光纤连接器中，光学耦合技术是一项重要的工作原理。
光学耦合是指通过连接器将光纤之间的光信号转移或耦合传输的技术，其中包括反射、透射和散射等光学原理。
以上是光纤连接器的基本工作原理，通过精密加工技术、合理设计结构和优化光学接触面的质量，才能实现光纤连接器的高性能和可靠性。
二、光纤连接器的分类光纤连接器根据其连接方法、接口类型和适用领域等不同特点，可以分为多种不同类型，常见的连接器有FC（Ferrule Connector）、SC（Subscriber Connector）、LC（Lucent Connector）、ST（Straight Tip Connector）等。
1. 插入式连接器插入式连接器是最常见的一种光纤连接器，其特点是插拔方便、连接稳定、传输性能优异。
中心议题：* 传统热熔接续方式已经无法适应FTTH的终端接续工作* 快速连接器的使用给光纤接续工作带来革命性的变化解决方案：* 配线光缆与入户皮线光缆接续点* 用户家中接入点应用快速连接器近两年来随着通信产业的发展、国家政策的推行，我国FTTH从开始的试点工程到现在的规模部署，得到了飞速发展。
光纤接续作为FTTH建设中的重要环节，其工程量成倍增长，同时FTTH建设接续点向室内的延伸，也带来了工作难度的大幅增加。
这里有两个增加：一个是量的增加，一个是难度的增加。
这使得传统热熔接续方式已经无法适应当下FTTH的终端接续工作。
势必要选择更加快捷更加方便的新方式来代替热熔。
快速连接器恰恰具备这样的优点，目前快速连接器的使用正在给当前光纤接续工作带来革命性的变化。
针对当前FTTH建设终端接续而言，热熔接存在一定的局限性：1、熔接机施工需要操作平台，空间受限；2、熔接机价格贵，施工成本高；3、有源施工，电池续航能力有限；4、热熔设备体积大、携带不便；5、针对FTTH终端多点零散接续耗时长。
快速连接器的优点：1、操作简单，光缆开剥只需一次，施工速度快；2、对操作环境无特殊要求；3、无源施工；4、工具简单，易携带。
快速连接器针对其特点，目前主要应用有两类：一类是配线光缆与入户皮线光缆接续点（光纤配线箱）内；另一类就是用户家中接入点，主要是光信息面板内将皮线光缆端接形成端口，和多媒体箱内将皮线光缆端接，直接连接家庭终端ONU。
快速连接器分类与剖析目前包括国外国内，快速连接器生产厂家较多，其结构和材质上也形成了各自的特点。
结构上分类：机械接续型和热熔型两大类。
机械接续型又分：直通型和预埋型。
直通型：光缆开剥、切割后直接从尾端穿到连接器顶端，连接器内部无连接点；预埋型：接头插芯内预埋一段光纤，光缆开剥、切割后与预埋光纤在连接器内部v槽内对接，V槽内填充有匹配液。
直通型结构缺点：第一：对切割端面依赖性强；因为直通型结构是将光纤从连接器尾部直接穿到连接器顶端，这就意味着光纤切割端面就是连接器端面，如果光纤切割端面不平整，势必会影响连接器性能指标，尤其是回波损耗更无保障；传统的尾纤、跳线在生产时为保证其回波指标，都是要经过研磨，根据插芯和研磨工艺的不同，对端面进行区分，分为PC、UPC、APC，而直通型结构只是手工切割端面，并无研磨，更谈不上PC、UPC、APC，如果要确保质量，只能依靠操作人员的切割水平，因此其要求操作人员具备较强的光纤施工能力和经验。

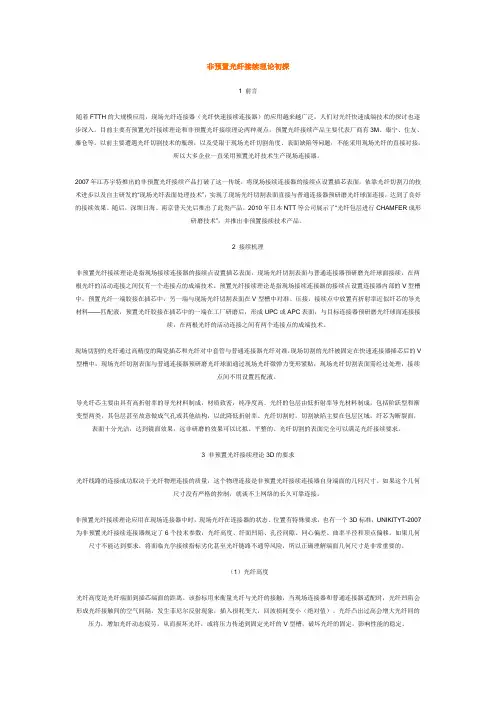

非预置光纤接续理论初探1 前言随着FTTH的大规模应用，现场光纤连接器（光纤快速接续连接器）的应用越来越广泛，人们对光纤快速成端技术的探讨也逐步深入。
目前主要有预置光纤接续理论和非预置光纤接续理论两种观点，预置光纤接续产品主要代表厂商有3M、康宁、住友、藤仓等。
以前主要遭遇光纤切割技术的瓶颈，以及受限于现场光纤切割角度、表面缺陷等问题，不能采用现场光纤的直接对接，所以大多企业一直采用预置光纤技术生产现场连接器。
2007年江苏宇特推出的非预置光纤接续产品打破了这一传统，将现场接续连接器的接续点设置插芯表面，依靠光纤切割刀的技术进步以及自主研发的“现场光纤表面处理技术”，实现了现场光纤切割表面直接与普通连接器预研磨光纤球面连接，达到了良好的接续效果。
随后，深圳日海、南京普天先后推出了此类产品。
2010年日本NTT等公司展示了“光纤包层进行CHAMFER成形研磨技术”，并推出非预置接续技术产品。
2 接续机理非预置光纤接续理论是指现场接续连接器的接续点设置插芯表面，现场光纤切割表面与普通连接器预研磨光纤球面接续，在两根光纤的活动连接之间仅有一个连接点的成端技术。
预置光纤接续理论是指现场接续连接器的接续点设置连接器内部的V型槽中，预置光纤一端胶接在插芯中，另一端与现场光纤切割表面在V型槽中对准、压接，接续点中放置有折射率近似纤芯的导光材料——匹配液，预置光纤胶接在插芯中的一端在工厂研磨后，形成UPC或APC表面，与目标连接器预研磨光纤球面连接接续，在两根光纤的活动连接之间有两个连接点的成端技术。
现场切割的光纤通过高精度的陶瓷插芯和光纤对中套管与普通连接器光纤对准，现场切割的光纤被固定在快速连接器插芯后的V 型槽中，现场光纤切割表面与普通连接器预研磨光纤球面通过现场光纤微弹力变形紧贴，现场光纤切割表面需经过处理，接续点间不用设置匹配液。
导光纤芯主要由具有高折射率的导光材料制成，材质致密，纯净度高。
光纤的包层由低折射率导光材料制成，包括阶跃型和渐变型两类，其包层甚至故意做成气孔或其他结构，以此降低折射率。

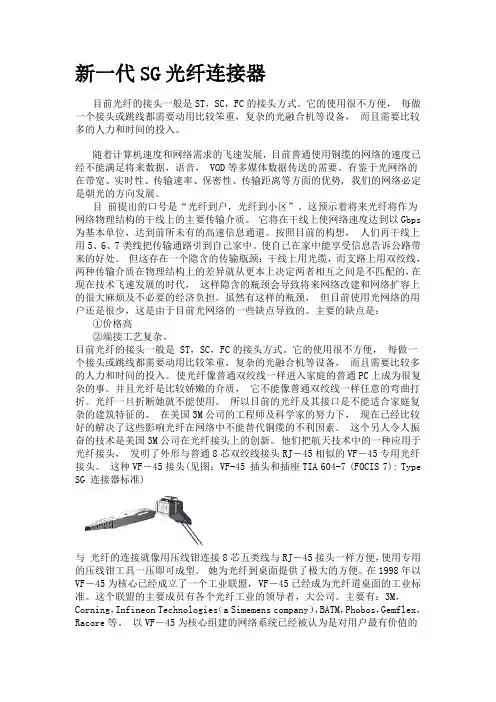

新一代SG光纤连接器目前光纤的接头一般是ST，SC，FC的接头方式。
它的使用很不方便，每做一个接头或跳线都需要动用比较笨重，复杂的光融合机等设备，而且需要比较多的人力和时间的投入。
随着计算机速度和网络需求的飞速发展，目前普通使用铜缆的网络的速度已经不能满足将来数据，语音， VOD等多媒体数据传送的需要。
有鉴于光网络的在带宽、实时性、传输速率、保密性、传输距离等方面的优势, 我们的网络必定是朝光的方向发展。
目前提出的口号是“光纤到户，光纤到小区”。
这预示着将来光纤将作为网络物理结构的干线上的主要传输介质。
它将在干线上使网络速度达到以Gbps 为基本单位，达到前所未有的高速信息通道。
按照目前的构想，人们再干线上用5、6、7类线把传输通路引到自己家中。
使自己在家中能享受信息告诉公路带来的好处。
但这存在一个隐含的传输瓶颈：干线上用光缆，而支路上用双绞线，两种传输介质在物理结构上的差异就从更本上决定两者相互之间是不匹配的，在现在技术飞速发展的时代，这样隐含的瓶颈会导致将来网络改建和网络扩容上的很大麻烦及不必要的经济负担。
虽然有这样的瓶颈，但目前使用光网络的用户还是很少，这是由于目前光网络的一些缺点导致的。
主要的缺点是：①价格高②端接工艺复杂。
目前光纤的接头一般是 ST，SC，FC的接头方式。
它的使用很不方便，每做一个接头或跳线都需要动用比较笨重，复杂的光融合机等设备，而且需要比较多的人力和时间的投入。
使光纤像普通双绞线一样进入家庭的普通PC上成为很复杂的事。
并且光纤是比较娇嫩的介质，它不能像普通双绞线一样任意的弯曲打折。
光纤一旦折断她就不能使用。
所以目前的光纤及其接口是不能适合家庭复杂的建筑特征的。
在美国3M公司的工程师及科学家的努力下，现在已经比较好的解决了这些影响光纤在网络中不能替代铜缆的不利因素。
这个另人令人振奋的技术是美国3M公司在光纤接头上的创新。
他们把航天技术中的一种应用于光纤接头，发明了外形与普通8芯双绞线接头RJ－45相似的VF－45专用光纤接头。
光纤快速连接器与冷接子有什么区别，你知道吗？
光通信技术的不断更新进步，带动了FTTH（光纤到户）的大规模发展，从而促进了光纤快速连接器的市场规模不断扩大。
光通信技术的不断更新进步，带动了FTTH（光纤到户）的大规模发展，从而促进了光纤快速连接器的市场规模不断扩大。
在光纤布线过程中光纤的续接方式一般分为两种，一种是光纤热熔，这种续接方法操作较为复杂，多用于大规模铺设的长距离光信号传输中;另一种是使用快速连接器进行续接，其体积小操作简便，即使在狭小空间内也可轻松实现光纤链路的接通。
与FTTH的施工部署特性相符合，因此光纤快速连机器被大规模的应用于FTTH 的网络部署中。
尤其是SC光纤连接器，因为它的终接成功率高、稳定性强等特点而被广泛应用于现场布线与FTTH。
光纤快速连接器有何作用？
光纤快速连接器是实现光纤快速端接的有效工具，其内部由经过了预抛光的插针和机械接头组成，在进行端接时不需要使用光纤熔接机，也不需要进行研磨，通过简单的连接工具就可以实现光纤链路的对接。
光纤快速连接器可适应多种布线环境，无需其他形式的保护，对光信号的损耗极低，是实现FTTH光纤布线的重要保证。
光纤快速连接器技术规范书概述本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求,也将满足GB/T 光纤光缆机械式接头、YD/T 1636-2007光纤到户FTTH体系结构和总体要求的相关规定;结合我省目前使用的实际情况,特制定本光纤快速连接器技术规范书,投标人须按本技术规范书要求进行生产、交付产品,招标人根据本技术规范书验收光纤快速连接器产品;产品分类光纤快速连接器：一种高性能、使用简便的机械光纤连接器;可广泛地运用在将皮线入户光缆快速端接和互连的场合;具备与标准SC连接器同等的接续性能,可直接与标准SC法兰相连;主要技术要求参考标准的要求GB/T 光纤光缆机械式接头器件规格尺寸SC型机械接续连接插头总长度含尾套长度≤ 60mm外观形状完整,外观应平滑、洁净、无毛刺、气泡、伤痕和裂纹,一致性好,各零部件组合应平整,插头与对应的适配器插入和拔出应平顺、轻松;涂覆层表面应光洁,色泽均匀,无流挂,无露底；金属件无毛刺、锈蚀;适用接续的光缆皮线入户光缆3mm2mm,宽高；光纤包层直径为：125μm光学性能1.5.1光学性能指标插入损耗：小于 dB 与标准SC连接器耦合,在1,310 nm & 1,550 nm回波损耗：小于-40 dB,室温23℃1.5.2 性能的现场验证厂方应能提供简便易行的现场测试方法,用于测试现场制作的光纤机械接续连接头的光学性能指标,以便于及时获知连接插头的性能优劣;1.5.3 各种机械和环境试验后允许的插入损耗及回波损耗变化量各种机械和环境试验后允许的插入损耗及回波损耗变化量如下表：单位：dB光纤快速连接器连接可靠性500次插拔,每10次清洁陶瓷芯,测试前、后、测试中的损耗增加最大；机械性能抗拉强度要大于牛顿材料1.8.1 SC型连接器SC型单芯机械接续连接插头部分应符合SC光纤活动连接器的技术规范要求;其中连接头插针体等级选用1级,插针体和适配器套筒所用陶瓷应选用性能优良、高精度的进口品牌,陶瓷插针允许插拔次数应达500次以上光学性能保持稳定,插入损耗变化量小于;连接器陶瓷插芯内应预埋单模光纤,连接器的端头应在工厂预先抛光,无需在施工现场研磨和胶合,以保证连接器的端面质量和良好的反射性能;1.8.2材料的理化性能和相容性物理、化学性能应稳定,各材料之间必须相容;1.8.3材料的环保性材料应无腐蚀,对人体健康和其它外设备无副作用;1.8.4材料的防腐蚀性能内部材料应防止电位差而产生腐蚀1.8.5匹配液性能要求对于采用匹配液的单芯光纤机械接续连接器,在工作温度环境下-40℃～+70℃,匹配液使用寿命应大于30年,且维持性能稳定;使用寿命不少于30年其他1.10.1光纤快速连接器一般在施工时除必要的光纤切割刀及剥线钳外不需再要购买其它辅助工具;如有产品必须使用特殊工具如光纤夹具等即只能以配送方式给使用商,报价时要附相关说明;1.10.2 SC光纤快速连接器的使用工具要求简单,易操作,且初装成功率需达到99％以上;1.10.3可重复使用产品的检验要求产品检验分出厂检验和型式检验,产品检验由质检部门负责进行,出厂产品必须附有合格证;标志、包装、运输、贮存1标志光纤快速连接器标记至少包含规格型号、生产厂家两部分,标志应是永久性的;2.包装光纤快速连接器应包装出厂,包装要求及包装盒标志应符合GB/T3873－1983中的规定;每一个产品装入一个基本包装内,若干个基本包装装入一个大的包装内;大包装内除产品外,还应装入以下物品和有关文件,文件可用塑料袋或纸袋封装：产品使用说明书；产品合格证；装箱清单;3运输当产品需要长途运输时,需用可靠的外包装,并写明不能大力抛甩、碰、雨防潮标志,以免损坏产品;在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光曝晒;4贮存应贮存在通风良好、干燥的仓库中,其周围不应有腐蚀性气体存在,贮存温度为－25℃～+55℃;质量保证投标人应保证按本技术规范书生产光纤快速连接器产品,提供的产品是全新的,在工艺和性能上没有缺陷,产品保质期为交货验收合格之日起24个月,如在保质期内,产品发生质量问题,投标人应免费更换其产品,并按供货协议条款承担违约责任;技术支持投标人应保证根据购买方要求,对其产品免费进行现场培训;相关要求投标单位应提供每种型号各5个样品用于技术评标;评标时,投标单位自带光缆、蝶形光缆、施工工具和测试仪表,现场进行每种型号产品的施工展示,现场测试光学性能;。
1 、预埋光纤式结构缺陷现有光纤快速连接器常采用预埋光纤技术，对接点在V 型槽内，在施工时，光纤经光纤切割刀切断后，端面不检查（施工现场也无法检查），所以对光纤端面切割质量和光纤匹配膏的依赖性大。
若切割不良，直接影响光纤连接损耗。
2 、光纤夹紧的可靠性较差现有光纤快速连接器，为提高光纤对接精度，一般采用V 型槽对0.125 的裸光纤进行定位夹持。
V 型槽采用有机材料制造，受温度变化以及有机材料的老化影响，会造成夹持力减小，连接损耗增大。
3 、接续稳定性较差现有快速连接器光纤对接处无轴向贴紧力，光纤对接时，由于V 型槽内光纤匹配膏的影响，两光纤端面间隙往往大于0.005mm ，使用初期虽然插入损耗也能达到≤0.5dB ，但随着时间的推移，再加上V 型槽的开式结构，光纤匹配膏的流失，被污染以及老化，都会导致插入损耗变大甚至信号消失。
4 、插入损耗较大：现有光纤快速连接器含2 个光纤对接点，连接损耗实际上为两个对接点损耗的叠加。
5 、光纤快速接续连接器在线抗拉力的受力点存在设计问题现有光纤快速连接器在使用时，光纤轴向常常受到拉力，而拉力直接作用于连接器的陶瓷插针上，这会严重影响光纤对接效果，造成信号损耗加大甚至中断。
6 、使用成本高现有光纤快速连接器由于制造工艺复杂，售价较高；而且都必须采用产品研制商提供的专用施工工具，才能完成安装。
随着全球光纤到户（FTTH ）的逐渐实施，光纤快速连接器的需求量会越来越大，使用成本将是决定能否被大量使用的最重要因素。
7 、使用维护性差现有光纤快速连接器必须由经过专业培训，施工熟练的人员，使用专用工具才能完成安装维护，使用者（用户）是无法进行安装维护的，一旦出现线路。
fa光纤接器基础知识
FA光纤连接器是一种快速连接的光纤连接器，用于光纤通信网络中的连接和配线。
以下是FA光纤连接器的一些基础知识：
定义：FA光纤连接器是一种快速连接的光纤连接器，也称为预装配光纤连接器或预端接光纤连接器。
它采用预先装配好的插芯和适配器，可以直接插拔，无需使用工具或进行繁琐的研磨和清洁。
结构：FA光纤连接器通常由插芯、适配器、外壳和夹紧机构等部分组成。
插芯是光纤连接器的核心部件，它包含光纤纤芯、陶瓷套管和金属套管等部分，用于实现光纤的精确对准和固定。
适配器是连接器的接口部分，用于与另一个连接器对接。
外壳和夹紧机构用于保护和固定插芯和适配器。
类型：FA光纤连接器有多种类型，常见的包括FC型、SC型、LC型、ST型等。
不同类型的连接器具有不同的插芯和适配器结构，适用于不同的应用场景。
性能：FA光纤连接器的性能主要包括插入损耗、重复性、互换性、机械耐久性和环境适应性等方面。
插入损耗越小越好，重复性和互换性要求高，机械耐久性和环境适应性要好。
应用：FA光纤连接器广泛应用于光纤通信网络中的配线架、交换机、路由器等设备的光纤连接和配线。
它也可以用于光纤跳线、光缆分支等场合，方便快速地连接和扩展光纤网络。
维护：FA光纤连接器的维护主要包括清洁和检查。
定期清洁连接器可以避免灰尘和污垢对性能的影响，检查是否有损坏或松动现象，及时更换损坏的部件。
以上是FA光纤连接器的一些基础知识，了解这些基础知识有助于更好地使用和维护FA光纤连接器，保障光纤通信网络的正常运行。
光纤快速连接器
光纤快速连接器 - 光纤快速连接器简介光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
光纤快速连接器 - 光纤连接器的一般结构 1. 产品分类和结构要求 1.1 用于FTTx光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。
1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。
1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。
插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。
光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。
1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。
PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。
1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。
1.6 光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。
1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。
光纤快速连接器 - 光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗越小越好，一般要求应不大于0.5dB。
回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
2、互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。
3、抗拉强度对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。
4、温度一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。
（5、插拔次数目前使用的光纤连接器一般都可以插拔l000次以上。
光纤快速连接器 - 部分常见光纤连接器
按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。
在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。
以下简单的介绍一些目前比较常见的光纤连接器：(1光纤连接器这种连接器最早是由日本NTT研制。
FC是ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
(3) 双锥型连接器（Biconic Connector）这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN4型光纤连接器这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ 型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光连接器。
(6)LC型连接器LC型连接器是著名Bell研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光配线架中光纤连接器的密度。
目前，在单模SFF方面，LC 类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。
利用MU的l.25mm直径的套管，NTT已经开发了MU连接器的系列。
它们有用于光缆连接的插座型光连接器（MU－A系列），具有自保持机构的底板连接器（MU－B系列）以及用于连接
LD/PD模块与插头的简化插座（MU-SR系列）等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
光纤快速连接器 - 光纤快速连接器发展随着光纤通信技术不断的发展，特别是高速局域网和光接入网的发展，光纤连接器在光纤系统中的应用将更为广泛。
同时，也对光纤连接器提出了更多的、更高的要求，其主要的发展方向就是：外观小型化、成本低廉化，而对性能的要求却越来越高。
在未来的一段时间内，各种新研制的光纤连接器将与传统的FC、SC等连接器一起，形成“各显所长，各有所用”的格局
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
