皮线光缆快速连接器制作教程
- 格式:pdf
- 大小:345.64 KB
- 文档页数:6

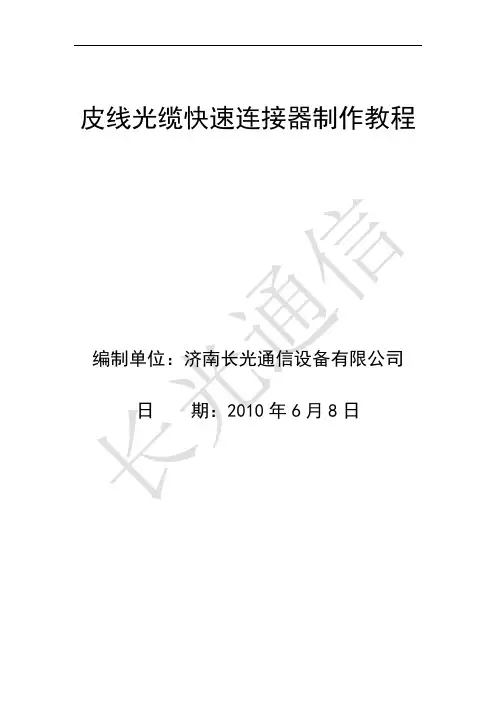

皮线光缆快速连接器制作教程
编制单位:济南长光通信设备有限公司日期:2010年6月8日
1、工具简介:具体配置介绍:
济南长光通信设备有限公司内部资料ChangGuang Communications
2、制作步骤详解:
图1:本图为预埋式快速连接器实物图,其分为SC外壳保护头、光纤冷接体、光纤锁扣、光缆压盖、拧帽;
图2:将皮线光缆从拧帽穿入
图3:用皮线光缆开剥器剥去光缆外皮护套;
图4:将光纤插入定长开剥器剥去光纤者色涂层;并用酒精将杂物清洗干净;
济南长光通信设备有限公司内部资料ChangGuang Communications
图5:将光纤插入导轨条,并平放至光纤切割刀端面;将多余光纤切除;此处导轨条的选择一定要正确、目前市面上常用的导轨条分为预埋式和直埋式两种,选择的时候一定要根据快速连接器的型号对应起来,否则会导致光纤切割后长度
图7:右手捏住光缆和快速连接器保持光缆微弯,左手向前推进光纤锁扣至顶端,加紧裸光纤;
图8:用压盖盖上光缆并用手压紧压盖和冷接体,拧上拧帽;
图9:套上外壳,制作完成;
