《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。
A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。
A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。
A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。
那么，此机构为（ C ）。
A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。
A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。
A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。
A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。
A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。
A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。
A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。
A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。
A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。
机械设计基础期末试卷试题（附答案）11数控班专业一《机械设计基础》期末考试试题总分：100分时间：100分钟命题人****一填空题（每空1分，共30分）．1. 花键联接按其齿形不同，可分为矩形、渐开线。
2. 当带传动的传动时，打滑首先发生在带轮的小轮上。
3. 蜗杆传动的失效经常发生在蜗轮上。
4. 工作时只受弯矩不承受扭矩的轴称为心轴。
5. 平面运动副可分为低副和高副，低副又可分为转动副和移动副。
6. 机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
铰链四杆机构的死点位置发生在从动件与连杆共线位置。
7. 滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。
8. 螺旋机构的工作原理是将螺旋运动转化为直线运动。
9. 渐开线齿形常用的加工方法有仿形法和范成法两类。
10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
11. 斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
12. 在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。
13. 蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。
14. 若键的标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。
15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称行星齿轮系。
二、选择题（每题1分，共20分）1．圆锥齿轮机构中， C 模数是标准值A．小端 B.平均直径处 C.大端 D.背锥截面2．机械工程中，通常利用 C 的惯性储蓄能量，以越过平面连杆机构的死点位置。
A．主动件 B.连杆 C.从动件D.连架杆3. 压力角α的定义是 C 。
A．从动件所受的力F与其法向分力Fn之间的夹角B．从动件所受的力F与受力点速度方向之间所夹的钝角C．从动件所受的力F的方向与受力点速度方向之间所夹的锐角4. 对于外凸的凸轮轮廓曲线，从动杆滚子半径必须B 理论轮廓曲线的最小曲率半径。
上海海事大学试卷机械设计基础-A卷(试卷编号：200504)总计 100 分专业：班级：学号：姓名：得分：1选择题(每小题1分，共计20分)1 .用简单线条和规定的符号代表构件和运动副所绘制的机构简图称为A．机构运动简图；B．机构示意图；C. 运动线图。
2 .双曲柄机构ABCD中，若非机架三杆长度分别为50、80及70mm，则机架最大长度为A．50mm B．20mm C．40mm3.对偏置曲柄滑块机构A．曲柄为等角速转动的原动件时，滑块有急回作用B．滑块的行程与连杆长度无关C．滑块为原动件时，机构无死点位置4 .当凸轮等速转动时，为确保凸轮机构无冲击，则必须保证从动件的A．位移线图连续B．速度线图连续C．加速度线图连续5 .同一条渐开线上离基圆圆心越远的点的曲率A. 越大；B. 越小；C. 不变6 .斜齿圆柱齿轮的齿廓曲面是A．渐开线螺旋面；B．渐开线柱面；C．球面渐开曲面。
7 .定轴轮系中，加入一个惰轮，则A. 传动比大小要改变，但转向不变；B．传动比大小不变，但能改变转向；C．传动比大小和转向都要改变。
8 .一对斜齿圆柱齿轮传动计算中，由计算得到的___________尺寸值不应圆整。
A 齿轮的齿数B分度圆直径 C 模数 D 齿轮的宽度9 .一般开式齿轮传动，其主要失效形式是________。
A 齿面点蚀B齿面磨料磨损 C 齿面胶合D齿面塑性变形。
10 . 对于闭式软齿面齿轮传动，在传动尺寸不变并满足弯曲疲劳强度要求的前提下，齿数应适当多些，其目的是_____。
A 提高轮齿的抗弯强度B 提高齿面的接触强度C提高传动平稳性11 . 轴直径计算公式3nPC d ≥， A 只考虑了轴的弯曲疲劳强度 B 考虑弯曲扭转应力的合成 C 只考虑扭转应力D 考虑了轴的扭转刚度12 . 滚动轴承的内圈与轴颈的配合以及外圈与座孔的配合_____。
A 全部采用基轴制B 全部采用基孔制C 前者采用基孔制，后者采用基轴制D 前者采用基轴制，后者采用基孔制13. 含油轴承是采用______制成的。

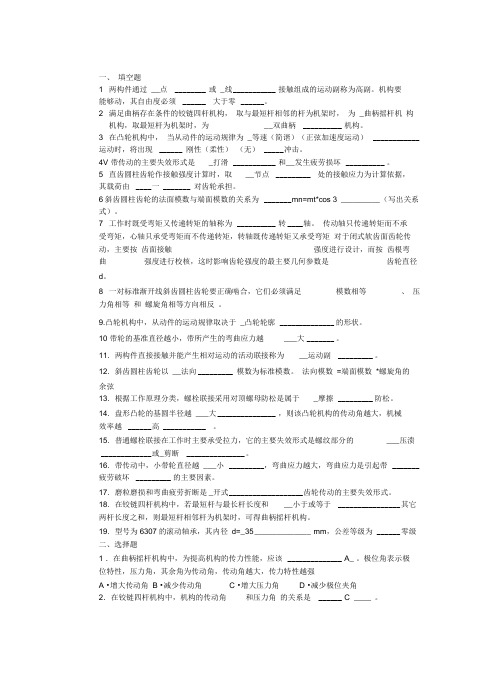

一、填空题1 两构件通过__点 ________ 或_线___________ 接触组成的运动副称为高副。
机构要能够动，其自由度必须______ 大于零______。
2 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为_曲柄摇杆机构机构，取最短杆为机架时，为__双曲柄 __________ 机构。
3 在凸轮机构中，当从动件的运动规律为_等速（简谐）（正弦加速度运动）____________ 运动时，将出现______ 刚性（柔性）（无）_____ 冲击。
4V 带传动的主要失效形式是_打滑___________ 和__发生疲劳损坏__________ 。
5 直齿圆柱齿轮作接触强度计算时，取__节点_________ 处的接触应力为计算依据，其载荷由____ 一 _______ 对齿轮承担。
6斜齿圆柱齿轮的法面模数与端面模数的关系为_______ m n=mt*cos 3 _________ （写出关系式）。
7 工作时既受弯矩又传递转矩的轴称为__________ 转____ 轴。
传动轴只传递转矩而不承受弯矩，心轴只承受弯矩而不传递转矩，转轴既传递转矩又承受弯矩对于闭式软齿面齿轮传动，主要按齿面接触强度进行设计，而按齿根弯曲强度进行校核，这时影响齿轮强度的最主要几何参数是齿轮直径d。
8 一对标准渐开线斜齿圆柱齿轮要正确啮合，它们必须满足模数相等、压力角相等和螺旋角相等方向相反。
9.凸轮机构中，从动件的运动规律取决于_凸轮轮廓______________ 的形状。
10 带轮的基准直径越小，带所产生的弯曲应力越___大_______ 。
11. 两构件直接接触并能产生相对运动的活动联接称为__运动副 _________ 。
12. 斜齿圆柱齿轮以__法向_________ 模数为标准模数。
法向模数=端面模数*螺旋角的余弦13. 根据工作原理分类，螺栓联接采用对顶螺母防松是属于_摩擦_________ 防松。
期末测试题一一、单项选择题（每题1分，共15分）1.对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双曲柄机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2.机构从动杆的运动规律，是由凸轮的（）决定的。
A．压力角B．滚子C．形状D．轮廓曲线3.于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，一定会得到曲柄摇杆机构。
A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件4.证平面四杆机构良好的传力性能，（）不应小于最小许用值。
A.压力角B．传动角C．极位夹角D．啮合角5.曲柄摇杆机构中，则传动角是（）。
A．摇杆两个极限位置之间的夹角B．杆与摇杆之间所夹锐角C．杆与曲柄之间所夹锐角D．杆与机架之间所夹锐角6.下列凸轮结构中，图（）所画的是正确的7．凸轮机构从动杆的运动规律，是由凸轮（）所决定的。
A．转速B．轮廓曲线C．形状D．转向8.常用螺纹的线数有单线双线三线三种，其中用于联接和用于传动的各有（）。
A.一种和两种B.一种和三种C.两种和两种D.两种和三种9.对于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，将得到双曲柄机构。
A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件10.标准三角带型号的选定，取决于（）。
A.传递的功率B.带的线速度C.带的圆周力D.高速轴上的扭矩11.普通平键联接传递动力是靠（）。
A.两侧面的摩擦力B.两侧面的挤压力C.上下面的挤压力D.上下面的摩擦力12.在下列四种型号的滚动轴承中，只能承受径向载荷的是（）。
A.6208B.N208C.30208D.5120813.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是（）。
A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器14.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。
A.拉力B.扭矩C.压力D.拉力和扭矩15.在下列四种型号的滚动轴承中，必须成对使用（）。
上 海 海 事 大 学 试 卷2014 — 2015 学年第一学期期末考试答案《 机械设计基础 》（A 卷） 班级 学号 姓名 总分一、选择题（每小题1分，共20分）1. 平面运动副按其接触特性，可分为 C 。
A. 移动副和高副B. 转动副和移动副C. 低副和高副2. 曲柄摇杆机构的死点发生在 B 位置A. 主动杆和连杆共线B. 从动杆与连杆共线C. 从动杆和机架共线D. 主动件和机架共线3. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为 B 。
A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构 4. 理论廓线不相同而实际廓线相同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 B 。
A. 相同B. 不相同C. 相反5. 凸轮机构从动件采用等速和简谐运动规律时，将分别出现 A 。
A. 刚性冲击和柔性冲击B. 柔性冲击和刚性冲击C. 均为柔性冲击D. 刚性冲击和无冲击6. 设渐开线上某点的向径为r k ，压力角为k α，基圆半径为r b ，则 C 。
A. k k b r r αsin =B. k k b r r αtg =C. k k b r r αcos =7. 齿轮连续传动的条件是 A 。
A. 重合度>1B. 重合度<1C. 重合度=18. 周转轮系中，轴线位置变动的齿轮称为 A 。
A. 行星轮B. 中心轮C. 行星架9. 以下几种螺纹，自锁性最好的是 B 。
A. 梯形B. 三角形C. 矩形--------------------------------------------------------------------------------------装 订线------------------------------------------------------------------------------------10. 当两个被联接件之一太厚，不宜制成通孔且需经常拆装时，采用 B 。
装订一、填空题：（1x20=20分）1、是机器与机构的总称。
2、机器能够转化或传递能量、物料和信息，和人类的劳动。
3、内燃机中的活塞与气缸壁的连接属于副中的副。
4、铰链四杆机构有________机构、________机构和_________机构三种基本类型。
5、普通V带已标准化，按截面尺寸由大到小有七种型号。
6、带传动的张紧方法包括：和。
7、按螺旋线的线数分类，螺纹可分为________螺纹和________螺纹。
8、键连接主要是用来实现轴与轴上零件之间的____________，并传递________和________。
9、为使铰链四杆机构能够顺利通过死点，常采用________________和________________的方法。
10、销的基本类型有________________和________________两种。
二、单项选择题：（2x10=20分）（）1、下列各机械中，属于机构的是。
A、千斤顶B、拖拉机C、铣床D、发电机（）2、两构件构成运动副的主要特征是。
A、两构件以点、线、面相接触B、两构件能作相对运动C、两构件是联接D、两构件既联接又能作相对运动（）3、下列机构中具有急回特性的是。
A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、对心曲柄滑块机构（）4、在螺旋压力机的螺旋副机构中，常用的是。
A、锯齿形螺纹B、梯形螺纹C、普通螺纹D、矩形螺纹（）5、带传动正常工作时，不能保证准确的传动比是因为带存在。
A、过载B、打滑C、弹性滑动D、张紧（）6、为了防止链传动发生咬链现象，链传动应当保证。
A、上松下紧B、上紧下松C、不松不紧（）7、能保证瞬时传动比恒定的传动是。
A、带传动B、螺旋传动C、链传动D、齿轮传动（）8、有一螺杆回转，螺母做直线运动的螺旋传动装置，螺杆为双线，导程为12mm，螺杆转2周，螺母移动距离。
A、24B、48C、36D、72（）9、当要求链传动的速度高且噪声小时，宜选用A.滚子链B.多排链C.齿形链D.单排链（）10、能构成紧连接的两种键是。
机械设计基础期末试卷A（含参考答案）一、填空题( 每空1分，共分)2。
一般闭式齿轮传动中的主要失效形式是( ）和( )。
齿面疲劳点蚀, 轮齿弯曲疲劳折断3。
开式齿轮的设计准则是( ）。
应满足,σF≤σFP一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数d决定的承载能力，仅与齿轮的（）或（）有关。
分度圆直径d1或中心距5. 在斜齿圆柱齿轮设计中，应取( ）模数为标准值;而直齿锥齿轮设计中，应取（）模数为标准值.法面；大端6. 润滑油的油性是指润滑油在金属表面的( ）能力.吸附7。
形成流体动压润滑的必要条件是（）、（)、( ）。
①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。
8。
滑动轴承的润滑作用是减少（），提高（)，轴瓦的油槽应该开在（）载荷的部位。
摩擦:传动效率；不承受9。
蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力F rl的方向总是( ）。
与其旋转方向相反，指向圆心10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的（）和（)性能。
通常蜗杆材料选用( )或( )，蜗轮材料选用( )或（）,因而失效通常多发生在( ）上.相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮11. 当带有打滑趋势时,带传动的有效拉力达到（)，而带传动的最大有效拉力决定于（)、( ）、（）和( )四个因素。
最大值；包角；摩擦系数;张紧力及带速12. 带传动的最大有效拉力随预紧力的增大而( ),随包角的增大而（)，随摩擦系数的增大而( ),随带速的增加而( ）。
增大；增大；增大；减小13。
在设计V带传动时，为了提高V带的寿命,宜选取（）的小带轮直径。
较大14。
在带传动中，弹性滑动是（ )避免的,打滑是( )避免的。
班级 姓名 学号成绩一、单项选择题 ☎每小题 分，共 分，在每小题的四个备选答案中选出一个正确答案，并将正确的序号填入题干的括号内✆☎ ✌ ✆ ．两构件通过（ ）接触组成的运动副称为低副。
✌．面 ．点或线 ．面或线 ．点☎ ✆ ．曲柄机构中用最短杆对面的杆作机架后得到（ ）机构。
✌．曲柄摇杆 ．双曲柄 ．双摇杆 ．任意☎ ✆ ．紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加到原来的 倍，这是考虑（ ）的影响。
✌．螺纹的应力集中纯扭剪 ．扭转切应力 ．安全因素 ．载荷变化与冲击☎ ✌ ✆ ．设计✞带传动时，为防止（ ），应限制小带轮的最小直径。
✌．带内的弯曲应力过大 ．小带轮上的包角过小 ．带的离心力过大 ．带的长度过长 ☎ ✆ ．链条的节数宜采用（ ）。
✌．奇数 ．偶数 ．奇数的整倍数 ．任意数☎ ✆ ．一对标准直齿圆柱齿轮，若☪ ，☪ ，则这对齿轮的弯曲应力（ ）。
✌．б☟ б☟ ．б☞ б☞ ．б☞ б☞ ．б☞≤б☞☎ ✆ ．为了减少摩擦和磨损，蜗轮材料常采用（ ）。
✌．碳钢 ．青铜 ．合金钢 ．铸铁☎ ✆ ． 普通平键剖面尺寸根据☎ ✆来选择。
✌．传递力矩的大小 ．轴的直径 ．键的材料 ．传递的功率☎ ✆ ．（ ）型轴承主要承受轴向载荷。
✌． ． ． ． ☎ ✆ ．在载荷平稳，冲击不大，但两轴线具有一定程度的相对偏移的情况下，两轴间通常宜选（ ）联轴器。
✌．固定式刚性联轴器 ．可移式刚性联轴器 ．弹性联轴器 ．安全联轴器二、填空题（每空 分，共 分）．渐开线直齿圆柱齿轮的正确啮合条件是 两轮的模数相等 、 两轮的压力角相等 。
．键连接的主要失效形式是 较弱工作面的压溃 （静连接） 或 二者 过度磨损 （动连接）。
被联接件受横向载荷，当用普通螺栓联接时，靠 联接件间的摩擦力 来传递载荷；当用铰制孔用螺栓联接时，靠 螺杆和孔的挤压作用 来传递载荷。
上 海 海 事 大 学 试 卷机械设计基础-A 卷(试卷编号：200504) 总计 100 分专业： 班级： 学号： 姓名： 得分：1 选择题 (每小题1分，共计20分)1 . 用简单线条和规定的符号代表构件和运动副所绘制的机构简图称为A ．机构运动简图；B ．机构示意图；C. 运动线图。
2 . 双曲柄机构ABCD 中，若非机架三杆长度分别为50、80及70mm ，则机架最大长度为A ．50mmB ．20mmC ．40mm3 . 对偏置曲柄滑块机构A ．曲柄为等角速转动的原动件时，滑块有急回作用B ．滑块的行程与连杆长度无关C ．滑块为原动件时，机构无死点位置4 . 当凸轮等速转动时，为确保凸轮机构无冲击，则必须保证从动件的A ．位移线图连续B ．速度线图连续C ．加速度线图连续5 . 同一条渐开线上离基圆圆心越远的点的曲率A. 越大； B . 越小； C. 不变6 . 斜齿圆柱齿轮的齿廓曲面是A ．渐开线螺旋面；B ．渐开线柱面；C ．球面渐开曲面。
7 . 定轴轮系中，加入一个惰轮，则A. 传动比大小要改变，但转向不变；B ．传动比大小不变，但能改变转向；C ．传动比大小和转向都要改变。
8 . 一对斜齿圆柱齿轮传动计算中，由计算得到的___________尺寸值不应圆整。
A 齿轮的齿数B 分度圆直径C 模数D 齿轮的宽度9 . 一般开式齿轮传动，其主要失效形式是________。
A 齿面点蚀B 齿面磨料磨损C 齿面胶合D 齿面塑性变形。
10 . 对于闭式软齿面齿轮传动，在传动尺寸不变并满足弯曲疲劳强度要求的前提下，齿数应适当多些，其目的是_____。
A 提高轮齿的抗弯强度B 提高齿面的接触强度C 提高传动平稳性11 . 轴直径计算公式3nP C d ， A 只考虑了轴的弯曲疲劳强度 B 考虑弯曲扭转应力的合成C 只考虑扭转应力D 考虑了轴的扭转刚度12 . 滚动轴承的内圈与轴颈的配合以及外圈与座孔的配合_____。
上 海 海 事 大 学 试 卷2014 — 2015 学年第一学期期末考试答案《 机械设计基础 》（A 卷） 班级 学号 姓名 总分 一、选择题（每小题1分，共20分）1. 平面运动副按其接触特性，可分为 C 。
A. 移动副和高副B. 转动副和移动副C. 低副和高副2. 曲柄摇杆机构的死点发生在 B 位置A. 主动杆和连杆共线B. 从动杆与连杆共线C. 从动杆和机架共线D. 主动件和机架共线3. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为 B 。
A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构4. 理论廓线不相同而实际廓线相同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 B 。
A. 相同B. 不相同C. 相反5. 凸轮机构从动件采用等速和简谐运动规律时，将分别出现 A 。
A. 刚性冲击和柔性冲击B. 柔性冲击和刚性冲击C. 均为柔性冲击D. 刚性冲击和无冲击6. 设渐开线上某点的向径为r k ，压力角为k α，基圆半径为r b ，则 C 。
A. k k b r r αsin =B. k k b r r αtg =C. k k b r r αcos =7. 齿轮连续传动的条件是 A 。
A. 重合度>1B. 重合度<1C. 重合度=18. 周转轮系中，轴线位置变动的齿轮称为 A 。
A. 行星轮B. 中心轮C. 行星架9. 以下几种螺纹，自锁性最好的是 B 。
--------------------------------------------------------------------------------------装 订线A. 梯形B. 三角形C. 矩形10. 当两个被联接件之一太厚，不宜制成通孔且需经常拆装时，采用 B 。
A. 螺栓联接???????????????????? ? ?B. 双头螺柱联接C. 紧定螺钉联接11. 平键连接的工作面是 B 。
A. 上下表面B. 左右侧面C. 左右侧面及上下面12. 定轴轮系中，加入一个惰轮，则 B 。
A. 传动比改变，转向不变B. 传动比不变，转向改变C. 传动比大小和转向都要改变13. 闭式软齿面和硬齿面齿轮传动的主要失效形式分别是 A 。
A. 齿面点蚀和轮齿折断B. 齿面胶合和齿面塑性变形C. 轮齿折断和齿面点蚀14. 蜗杆蜗轮传动机构的传动比计算时，公式 C 是错误的。
A. i=n1/n2B. i=z1/z2C. i=d1/d215. V带传动主要靠 C 来传动运动和力。
A. 带的紧边拉力B. 带的预紧力C. 带和带轮接触面的摩擦力16. 链传动时，为使链条连成环形时正好是外链板与内链板相接，链节数最好取 A 。
A. 偶数B. 奇数C. 整数17. 为了保证轴上零件紧靠定位面，轴肩的圆角半径应 B 零件的倒角或圆角半径。
A. 大于B. 小于C. 等于18.普通平键截面尺寸的主要选择依据是 C 。
A. 传递转矩的大小B. 轮毂的宽度C. 轴的的直径19. 下列各类滚动轴承中，即能承受径向载荷，又能承受轴向载荷的是 B 。
A. 推力轴承B. 圆锥滚子轴承C. 圆柱滚子轴承20. 一组同一型号的轴承在同一条件下工作，其可靠度为 B ，通达到或超过的寿命称为基本额定寿命。
A. 10%B. 90%C. 80%二、填空题（每空1分，共15分）1. 机构具有确定运动的条件是：自由度大于零和自由度数等于原动件数。
2. 滚子从动件盘形凸轮机构的滚子半径应小于凸轮理论廓线的最小曲率半径。
3. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的模数和压力角都相等，齿轮的螺旋角相等而旋向相反。
4. 带传动机构中带的最大应力发生在紧边进入小轮处。
5. 根据承受载荷的不同，轴可分为即转轴、传动轴和心轴三种。
齿轮减速器中的轴属于转轴，自行车的前轴属于心轴。
6. 根据工作时的摩擦性质，轴承可分为滑动轴承和滚动轴承两大类。
三、简答题（每小题3分，共15分）1. 与直齿轮传动相比，斜齿轮传动具有哪些优点？答：（1）轮齿沿齿宽逐渐进入和退出啮合（接触线变化：短?长?短），噪声、振动较小，平稳性较好；（1分）（2）由于螺旋角产生了重合度增量，重合度大，承载能力高；（1分）（3）不发生根切的最少齿数少，结构更紧凑。
（1分）2. 简述带的弹性滑动和打滑的区别？答：弹性滑动是由于带的弹性变形引起的带与轮之间的相对滑动，是带传动固有的特性，是不可避免的。
（1分）打滑是当传递的有效拉力大于极限摩擦力时，带与轮间的全面滑动。
（1分）打滑将造成带的严重磨损并使从动轮的转速急剧降低，致使传动失效，应该避免。
（1分）3. 螺纹连接为什么要防松？螺纹连接有哪几类防松方法？答：在静载荷作用下且工作温度变化不大时，螺纹连接不会自动松脱。
但是在冲击、振动和变载荷作用下，或当温度变化很大时，螺纹副间的摩擦力可能减小或瞬间消失，这种现象多次重复就会使连接松脱，影响连接的正常工作，甚至会发生严重事故。
因此，设计时必须采取防松。
（1分）防松方法：摩擦防松，机械防松，破坏螺纹副关系。
（2分）4. 简述滑动轴承形成液体动压润滑的必要条件。
答：（1）相对运动表面间必须形成收敛形间隙；（1分）（2）要有一定的相对运动速度，并使润滑油从大口流入，从小口流出；（1分）（3）间隙间要充满具有一定粘度的润滑油。
（1分）5. 指出滚动轴承代号7312AC/P6的含义答：7-角接触球轴承；（1分）（0）3-中窄系列；12-内径d=60 mm；（1分）AC-接触角α为25o；/P6-6级公差；2-第2级游隙。
（1分）四、综合题（50分）1. 计算图中所示机构的自由度数。
若该机构存在局部自由度、复合铰链、虚约束等请在图中指明。
（8分）解：n=10，P L =14，P H =1（1分）32(2)31021411L h F n P P =--=⨯-⨯-=分（2分）其中L 处为局部自由度（1分）B 处为复合铰链（1分）C 或E 处为虚约束（1分）。
2. （12分）在图示传动装置中，已知各齿轮的齿数分别为：Z 1=20，Z 2=40，Z 3=20，Z 4=30，Z 5=80，运动从I 轴输入，II 轴输出，n I =1000 r/min ，转动方向如图所示。
试求输出轴II 的转速n II 及转动方向。
解：1-2为定轴轮系，3-4-5-H 为周转轮系12122140220==-=-=-n z i n z （3分） 2500/min ∴=-n r （1分）3453553480420-==-=-=--H H H n n z z i n n z z （4分） 520,==Q H n n n ，故325=n n （2分） 32500/min ∴==-II n n r （1分）故n II 与n I 的转向反。
（1分）3. （8分）图示为钢制液压油缸，油压p=3 MPa ，缸径D=160 mm ，螺栓分布圆直径D 0=210 mm 。
为满足气密性要求，取残余预紧力F R =1.8F E ，并要求螺栓间距不大于100 mm 。
试确定最少螺栓个数n 和最小螺纹小径。
（注：n 取偶数，螺栓许用应力[σ]=120 MPa ） 解：依题意： πD 0/n≤100 → n≥ πD 0/100= π*210/100=6.6，取n min =8（个）（2分）单个螺栓所受工作载荷 F E ：F E =(p·πD 2/4)/n min =3π*1602/(4*8)=7539.8N （1分）单个螺栓所受总载荷Fa ：F a =F R +F E =2.8F E =2.8*10539.8=21111.5N （2分）计算螺纹小径d 1：1)17.06d mm ≥==分（1分） 4、（10分）由齿轮传动与蜗杆传动组成的两级传动系统如图所示。
1、2均为斜齿轮，3为蜗杆，4为蜗轮，输入轴I 的转向如图所示，III 为输出轴，若使轴II 蜗杆3的轴向力与斜齿轮2的轴向力方向相反。
试确定：（1）确定蜗轮4的转向，斜齿轮1、2和蜗轮4的旋向；（2）蜗杆蜗轮啮合点处所受作用力的方向。
（在图中直接标出）每个问题1分，共10分。
5、（12分）某机械传动装置中的轴采用一对角接触球轴承支承，轴承型号为7208AC ，轴承外圈窄边相对安装。
已知两轴承所承受的径向载荷分别为F r1=2060N ，F r2=1000N ，F A =880N （方向如图所示）。
轴的转速n=5000r/min ，常温下工作，承受中等冲击（f p =1.5）。
试计算该对轴承的寿命。
（注：AC 表示接触角α=25o ，内部轴向力F s =0.68F r ，基本额定径向动载荷C r =35200N 。
判断系数e=0.68，当F a /F r ≤e 时，X=1，Y=0；当F a /F r >e 时，X=0.41，Y=0.87）。
答：（1）计算内部附加载荷220.680.681000680==⨯=s r F F N N (2分)（2）计算轴承所受轴向力轴承1：{}{}112max ,max 1400.8,2001400.8=-=-=a s s A F F F F N N N （2分）轴承2：{}{}221max ,max 680,1400.88802280.8=+=+=a s s A F F F F N N N N （2分）（3）计算轴承当量动载荷P轴承1：111112060N =+=r a P X F Y F （2分）轴承2：222220.4110000.872280.82394.3N =+=⨯+⨯=r a P X F Y F N N （2分）（4）寿命计算 轴承1：366111010352004927.6h 60605000 1.52060ε⎛⎫⎛⎫=⨯=⨯= ⎪ ⎪ ⎪⨯⨯⎝⎭⎝⎭t r p f C L n f P （1分） 轴承2：366221010352003138.3h 60605000 1.52394.3ε⎛⎫⎛⎫=⨯=⨯= ⎪ ⎪ ⎪⨯⨯⎝⎭⎝⎭t r p f C L n f P （1分）。
