自恢复式过欠压保护器的设计原理
自复式过欠压保护器适用于单相交流电压220V，频率50Hz，额定工作电流60A及以下的用户或负载。
独立自复式过欠压保护器又名：自恢复过欠电压保护器，过欠电压保护器，自动复位过欠电压保护器，过欠压保护器，全自动过欠压保护器，单相过欠压保护器，过电压、欠电压保护器，自复式过电压、欠电压保护器。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
自复式的过欠压保护器工作原理框图
图1为自复式过欠压保护器原理框图，由电源电路、电压采样电路、微处理器、工作状态指示电路、驱动电路、磁保持继电器、储能滤波电容组成。
电源电路输入端为电源进线端，输出直流电源，为微处理器、驱动电路、磁保持继电器、储能滤波电容供电。
电压采样电路输入端为电网电压，输出电压信号给微处理器。
微处理器输出两组信号，一组为工作状态信号，输出给工作状态指示电路，另一路为驱动信号，输出给驱动电路，由驱动电路驱动磁保持继电器。
储能电容为磁保持继电器提供瞬时动作能量。
自复式的过欠压保护器原理图
图2为自复式过欠压保护器原理图，工作原理为：当电网上电后，微处理。
OUVR-2自恢复式过欠压保护器OUVR-2 自恢复式过欠压保护器适用范围型号及含义正常工作条件及安装条件注意事项产品特点防止误动作线路出现突然瞬态或暂态过电压时，保护器不产生误动作；线路由于接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路；动作可靠：保护呈反时限动作特性， 动作时间≤1s ；电压保护范围宽：0-450V ；线路故障电压为最高时，保护器自身不会被损坏；更安全，耐受冲击电压：4kV(符合III 类电器的安全标准)；状态指示：保护器有发光二极管指示工作状态，绿色-正常电压指示，红色过电压指示或欠电压指示。
产品自带下进导线安装更方便；产品仅占27mm 体积更小；外形模数化设计，导轨式安装。
：环境温度：- 35°C~+70°C ；海拔高度：≤3000m ；大气条件：大气相对湿度在周围空气温度为+40°C 时不超过50%， 在较低温度下允许有较高的相对湿度，例如在+20°C 时可达90%，对由于温度变化偶尔产生凝露应采取特殊的措施；污染等级：2级；安装类别：II 、III 类；安装形式：采用TH35-7.5型钢安装轨安装，其安装面与垂直面的倾斜不超过5°。
保护器第一次通电时需要延时30±10s 后给负载正常供电。
保护器N 为零线，L 为火线，不得接错；接线方式为：下进线上出线；下进线下出线；下进线，上/下出线；在使用前请拧紧卡线螺钉，防止接触不良而损坏产品。
LED 指示：绿灯常亮 - 正常：红灯常亮 - 过欠压2OUVR80A自恢复式过欠压保护器1P+N极数 额定电流 设计序号>>让 电 尽 其 所 能001 ●●●●●●OUVR-2自恢复式过欠压保护器是新型智能保护电器，该产品采用模数化标准设计，当供电线路出现过电压，欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
自恢复式过欠压保护器IEC标准随着电子产品的普及和应用范围的不断扩大，人们对电子产品的安全性能和稳定性能提出了更高的要求。
特别是在电源供应方面，过欠压是常见的问题之一。
为了保护电子设备免受过欠压情况的损害，自恢复式过欠压保护器（TVS）被广泛应用于各种电子设备中。
国际电工委员会（IEC）制定了与TVS相关的标准，以确保其安全性能和可靠性。
作为自恢复式过欠压保护器的主要标准之一，IEC标准对于其性能和规格有着严格的要求。
下面将从以下几个方面对IEC标准进行详细介绍。
一、IEC标准的制定背景1.1 自恢复式过欠压保护器的重要性随着现代电子设备的发展，过压和欠压对设备的损害程度日益突出。
过压和欠压会导致设备器件的瞬态或永久损坏，严重影响设备的稳定性和可靠性。
为了保护设备免受这些损害，自恢复式过欠压保护器应运而生。
1.2 IEC标准的必要性由于自恢复式过欠压保护器的应用范围广泛，为了保证不同制造商生产的产品具有统一的性能和规格，IEC制定了相应的标准以规范其性能和规格，同时也为用户提供了参考依据。
二、IEC标准的内容和要求2.1 产品分类和特性IEC标准对自恢复式过欠压保护器的产品分类和特性进行了详细的规定，包括额定工作电压、额定脉冲电流、最大脉冲功率承受量等，以及不同等级的产品适用范围和性能要求。
2.2 性能测试方法IEC标准对自恢复式过欠压保护器的性能测试方法也进行了严格规定，包括脉冲响应时间、额定工作电压下的保护性能测试、连续工作电压下的稳定性测试等，以确保其在不同工作条件下的可靠性和稳定性。
2.3 安装和使用要求除了产品本身的性能和规格要求外，IEC标准还对自恢复式过欠压保护器的安装和使用提出了相应的要求，包括产品的封装和外壳要求、引脚布局要求、使用条件要求等，以确保产品在实际应用中能够正常工作并发挥其保护作用。
三、IEC标准的意义和作用3.1 保障产品质量和安全性能IEC标准的制定为自恢复式过欠压保护器的生产和质量控制提供了统一的标准和依据，保障了产品的质量和安全性能，提高了产品的可靠性和稳定性，符合国际标准要求。

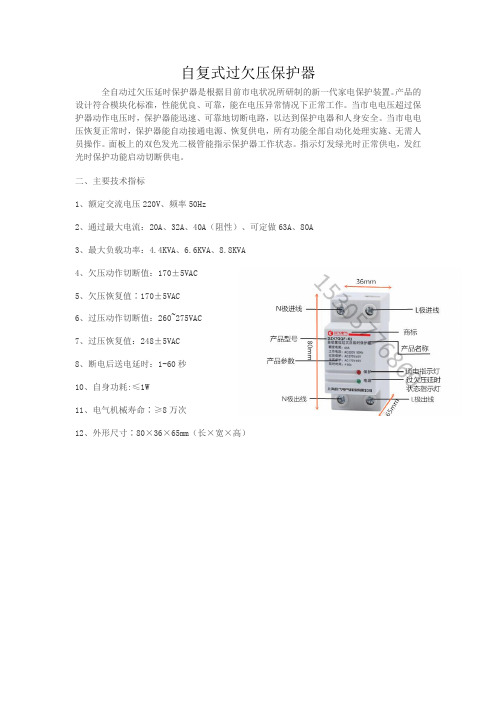

自复式过欠压保护器
全自动过欠压延时保护器是根据目前市电状况所研制的新一代家电保护装置。
产品的设计符合模块化标准，性能优良、可靠，能在电压异常情况下正常工作。
当市电电压超过保护器动作电压时，保护器能迅速、可靠地切断电路，以达到保护电器和人身安全。
当市电电压恢复正常时，保护器能自动接通电源、恢复供电，所有功能全部自动化处理实施、无需人员操作。
面板上的双色发光二极管能指示保护器工作状态。
指示灯发绿光时正常供电，发红光时保护功能启动切断供电。
二、主要技术指标
1、额定交流电压220V、频率50Hz
2、通过最大电流：20A、32A、40A（阻性）、可定做63A、80A
3、最大负载功率：4.4KVA、6.6KVA、8.8KVA
4、欠压动作切断值：170±5VAC
5、欠压恢复值∶170±5VAC
6、过压动作切断值：260~275VAC
7、过压恢复值：248±5VAC
8、断电后送电延时：1-60秒
10、自身功耗:≤1W
11、电气机械寿命∶≥8万次
12、外形尺寸∶80×36×65mm（长×宽×高）。
解读自恢复过欠电压保护器的秘密1.过欠压保护器的作用当供电线路出现过电压、欠电压时，保护器能迅速、安全地切断电路，避免异常电压到达家用电器而造成损害。
对于自恢复式，当电压恢复正常时，保护器将在规定延时时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
2.自复式的作用电源发生过欠压时，能自动切断电源，保护家用电器；当电压恢复正常后，经过延时后自动将电源接通，无需人工干预。
3.质量好坏的鉴定方法1、看保护器的电流和继电器的电流等级：必须同一个电流等级进行比较价格。
内部使用的继电器也必须是同一等级的，有些厂家的继电器上没有任何标志，往往用小电流的冒充大大电流的。
2、看是否选用磁保持继电器：磁保持继电器比普通继电器的价格高很多。
磁保持继电器由于只在动作瞬间通电，所以线圈平时无功耗，不发热，可靠性很高，通过的电流也大。
而普通继电器则需要一直通电才能保持吸合状态，所以在封闭空间内，发热严重，寿命短，故障率高，通过的电流也相对较小。
（图片来自于网络）目前市场上低于25元的一般都是采用普通T90的继电器，最大电流在40A左右，需要一直通电才能保持吸合状态，因而电路发热比较严重，造成寿命较短。
3、看壳体材料：壳体是否采用高阻燃且绝缘性能好的材料。
许多低价保护器的壳体采用一般塑料件，存在很大的安全隐患。
品牌厂家的产品低端的采用ABS阻燃壳体，高端产品毒采用尼龙阻燃壳体。
4、看电路板的质量：电路板是整个控制部分的心脏，可以看电解电容的选择是否耐高温、长寿命。
集成电路是国产还是进口的，是否采用精密电阻等等。
品牌厂家关键部分采用钽电容，保证的产品的长寿命和高稳定。
介绍了这么多相信大家都对过欠压保护器有所了解了，也能辨别出质量的好坏。
目前大型项目上都要求采用磁保持式的节能型过欠压保护器。
目前这类产品国内产销量较大的厂家有：扬州思美克电力、温州秦佳、德力西等等。
用户可以根据自身的情况进行选择。
最好上阿里巴巴寻寻价，了解各家的具体情况。
自复式过欠压功耗自复式过欠压保护器是一种用于保护家用电器和电气设备的电子设备。
当电源电压过高或过低时，自复式过欠压保护器可以自动切断电源，以防止家用电器和电气设备损坏。
以下是自复式过欠压保护器的详细介绍：一、工作原理自复式过欠压保护器的工作原理是通过检测电源电压的变化，来判断电压是否过高或过低。
当电源电压超过或低于保护器的设定值时，保护器会自动切断电源，以保护家用电器和电气设备。
同时，自复式过欠压保护器还具有自动复位功能，当电源电压恢复正常时，保护器会自动恢复供电。
二、特点1. 自动检测：自复式过欠压保护器能够自动检测电源电压的变化，无需人工干预。
2. 自动切断：当电源电压超过或低于设定值时，保护器会自动切断电源，以保护家用电器和电气设备。
3. 自动复位：当电源电压恢复正常时，保护器会自动恢复供电，无需人工干预。
4. 安全性高：自复式过欠压保护器采用电子控制技术，具有高灵敏度和快速响应能力，能够有效地保护家用电器和电气设备。
5. 安装方便：自复式过欠压保护器结构简单，安装方便，可以方便地安装在电源开关上。
三、应用范围自复式过欠压保护器广泛应用于家庭、学校、医院、商场等场所的电气系统中，用于保护家用电器、照明设备、空调、电脑等设备免受过压或欠压的影响。
同时，自复式过欠压保护器还可用于工业领域中的电机、变压器等设备的过欠压保护。
四、使用注意事项1. 在使用自复式过欠压保护器之前，应先了解其工作原理和特点，以便更好地使用。
2. 在安装自复式过欠压保护器时，应将其安装在电源开关附近，以便更好地监测电源电压的变化。
3. 在使用自复式过欠压保护器时，应注意其设定值的选择，以免出现过误断或漏断的情况。
4. 在更换自复式过欠压保护器时，应先切断电源，以免出现触电等危险情况。
5. 在使用自复式过欠压保护器的过程中，应注意保持其清洁和干燥，以免影响其正常工作。
五、选购与保养1. 选购：在购买自复式过欠压保护器时，应注意选择正规品牌和商家，同时要查看产品的质量和认证情况。
过欠压保护器标准
过欠压保护器是一种用于线路过电压和欠电压保护的装置。
其标准通常包括以下内容：
1.额定电压：过欠压保护器的额定电压通常根据线路的电压需求进行设
定。
在家庭和商业场合，常用的电压为230V和400V。
2.额定电流：过欠压保护器的额定电流是根据线路的电流需求进行设定
的。
优选值通常包括10A、13A、16A、20A、25A、32A、40A、50A、63A、80A、100A和125A等。
3.额定频率：在大多数情况下，过欠压保护器的额定频率为50Hz，与
全球通用的交流电频率一致。
4.额定短路能力：过欠压保护器的额定短路能力是根据设备的短路保护
需求设定的。
这个参数主要针对具有过电流保护功能的过欠压保护器。
5.额定限制短路电流能力：这个参数主要针对不带过电流保护功能的过
欠压保护器，用于限制短路电流的能力。
除了以上标准，过欠压保护器还需要符合其他相关标准，如测试标准、安全标准等。
这些标准可以确保过欠压保护器在正常工作条件下不会对人身安全和设备造成危害。
自复位过欠压（乐清市凌凯电器加工厂）
1、适用范围
自复式过欠压保护器适用于单相交流电压230V或三相电压400V，频率50Hz，额定工作电流至100A及以下的用户或负载。
作为由中性线故障引起的单相或三相线路过欠电压时，对用电设备的保护。
主要用于住宅分户箱进线或需要保护单相或三相用电设备的配电线路的保护。
LKGQ系列自复式过欠压保护器
企业代号自复式过欠压保护器设计代号
1，型号及含义LKGQ - □/ □□壳架等级电流极数额定电流
2.正常工作条件周围空气温度：-5℃～40℃，24小时的平均温度不超过35℃海拔：安装地点的海拔不超过2000m 大气条件：安装地点的空气相对湿度在最高温度+40℃时不超过50%，在最湿月的平均温度不超过+20℃时的相对湿度不超过90% 安装类别：Ⅱ、Ⅲ类污染等级：2级安装方式：TH35-7.5标准导轨安装条件：安装面与垂直面的倾斜度不超过5°，安装处应无显著冲击和振动。
56作者简介：钱金川(1966- )，男，高级工程师，大专，从事自动化控制工作。
钱金川(浙江泰华电器有限公司，浙江 温州 325604)摘 要：自恢复式过欠压保护器(OUPA)是近来电器保护器新增类别。
介绍了OUPA 的分类，并从OUPA 的工作原理框图、过欠压值的设定、动作特性试验电路以及使用注意事项等方面进行了详细的阐述，指出从市场需求看，不仅有过欠压保护且还具有过流保护的OUPA，在用电保护方面的应用前景将愈发广泛。
关键词：自恢复式过欠压保护器；动作特性；特性试验中图分类号：TM588.1 文献标识码：B 文章编号：1007-3175(2020)05-0056-05Abstract: The overvoltage/undervoltage protective device with auto-reclosing function (OUPA) is a new type of electrical protector re -cently. This article introduces the classification of protectors OUPA, and elaborates in detail from the working principle block diagram of OUPA, the setting of overvoltage and undervoltage values, the operating characteristic test circuit, and precautions for use. The article points out that from the perspective of market demand, OUPA not only has over- and under-voltage protection, but also has over-current protection, and its application prospects in power protection will become more extensive.Key words: overvoltage/undervoltage protective device with auto-reclosing function; action characteristic; characteristics testQIAN Jin-chuan（Zhejiang Taihua Electric Appliance Co., Ltd, Wenzhou 325604, China ）Analysis of Operation Principle and Action Characteristic Test Circuit of Overvoltage/Undervoltage Protective Device with Auto-Reclosing Function自恢复式过欠压保护器原理及动作特性试验电路分析0 引言自恢复式过欠压保护器(以下简称OUPA)可以检测线路过欠压状态，并能给予保护，如线路电压恢复后可自行闭合恢复[1]。
