机械设计基础试题A

机械设计基础试题附答案A卷⼀、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①⼈为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有⽤功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和⼒、或变换运动形式。

相互关系：机器⼀般由⼀个或若⼲个机构组合⽽成。

2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。

4. 机构⾃由度的定义是什么？⼀个平⾯⾃由构件的⾃由度为多少？答. 使机构具有确定运动所需输⼊的独⽴运动参数的数⽬称机构⾃由度。

平⾯⾃由构件的⾃由度为3。

5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的⾃由度时，机构的运动将发⽣什么情况？答. 机构具有确定运动条件：⾃由度＝原动件数⽬。

原动件数⽬<⾃由度，构件运动不确定；原动件数⽬>⾃由度，机构⽆法运动甚⾄构件破坏。

6. 铰链四杆机构有哪⼏种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

7. 何谓连杆机构的压⼒⾓、传动⾓？它们的⼤⼩对连杆机构的⼯作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最⼩传动⾓minγ发⽣在什么位置？答. 压⼒⾓α：机构输出构件（从动件）上作⽤⼒⽅向与⼒作⽤点速度⽅向所夹之锐⾓；传动⾓γ：压⼒⾓的余⾓。

α＋γ≡900。

压⼒⾓（传动⾓）越⼩（越⼤），机构传⼒性能越好。

偏置曲柄滑块机构的最⼩传动⾓γmin发⽣在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的⼯作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚⼦半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。

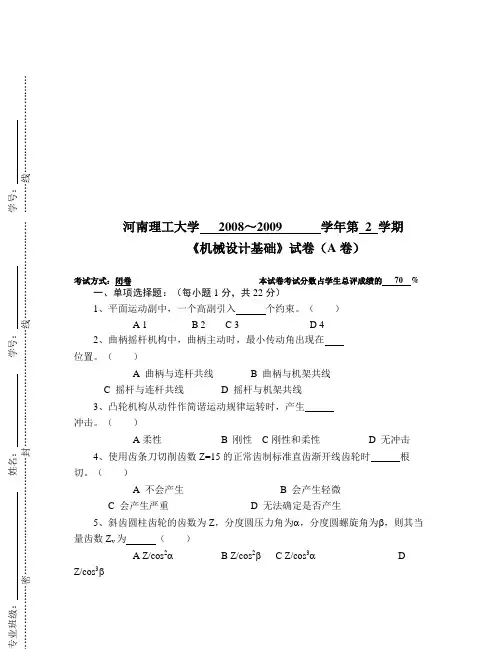

河南理工大学 2008～2009 学年第 2 学期《机械设计基础》试卷（A 卷）考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 %一、单项选择题：（每小题1分，共22分）1、平面运动副中，一个高副引入 个约束。

（ ）A 1B 2C 3D 42、曲柄摇杆机构中，曲柄主动时，最小传动角出现在 位置。

（ ）A 曲柄与连杆共线B 曲柄与机架共线C 摇杆与连杆共线D 摇杆与机架共线3、凸轮机构从动件作简谐运动规律运转时，产生冲击。

（ ）A 柔性B 刚性C 刚性和柔性D 无冲击4、使用齿条刀切削齿数Z=15的正常齿制标准直齿渐开线齿轮时 根切。

（ ）A 不会产生B 会产生轻微C 会产生严重D 无法确定是否产生5、斜齿圆柱齿轮的齿数为Z ，分度圆压力角为α，分度圆螺旋角为β，则其当量齿数Z v 为 （ ）A Z/cos 2αB Z/cos 2βC Z/cos 3αDZ/cos 3β专业班级： 姓名： 学号： …………………………密………………………………封………………………………线…………………………业班级： 姓名： 学号： ………………密………………………………封………………………………线…………………………6、由飞轮设计公式可知，飞轮转动惯量I F（）A 与最大盈亏功成正比B 与最大盈亏功成反比C 与不均匀系数成正比D 与飞轮角速度成反比7、使用飞轮调速是因为它能能量。

（）A 产生B 消耗C 放大D 储存和释放8、在设计直动滚子从动件盘形凸轮机构时，若发现压力角超协定许用值，且廓线出现变尖，应采取措施。

（）A 减小滚子半径B 加大基圆半径C 减小基圆半径D 加大从动件杆长9、凸轮的基圆半径减小，则会导致凸轮（）A 压力角增大B 转速增大C 压力角减小D 转速减小10、自由度为1的周转轮系称为（）A 差动轮系B 行星轮系C 混合轮系D 转化轮系11、直动滚子从动件的滚子也凸轮接触处形成（）A 虚约束B 复合铰链C 高副D 低副12、对于用脆性材料制成的零件，可按不发生脆性次断裂的条件进行静强度计算，这时应取材料的作为极限应力。

机械设计基础练习题A一、选择题1. 非周期性速度波动。

A. 用飞轮调节B. 用调速器调节C. 不需要调节D. 用飞轮和调速器双重调节2. 渐开线标准齿轮的根切现象，发生在。

A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时3. 标准斜齿圆柱齿轮传动中，查取齿形系数Y F数值时，应按。

A. 法面模数m nB. 齿宽bC. 实际齿数ZD. 当量齿数Z v4.带传动的打滑现象首先发生在。

A．大带轮上 B．小带轮上 C．主动轮上 D．从动轮上5. 带传动在工作时产生弹性滑动，是由于。

A. 包角α1太小B. 初拉力F0太小C. 紧边与松边拉力不等D. 传动过载6. 在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该。

A. 增大节距P和增加齿数Z1B. 增大节距P和减小齿数Z1C. 减小节距P和减小齿数Z1D. 减小节距P和增加齿数Z17. 转轴弯曲应力σb的应力循环特性为。

A. r=－1B. r=0C. r= +1D. －1<r<+18. 在下列四种型号的滚动轴承中，只能承受径向载荷的是。

A. 6208B. N208C. 30208D. 512089、对于一组同型号的滚动轴承，在同一条件下运转，能达到或超过该轴承基本额定寿命的可靠度为（）。

A.99％B.90％C.80％D.50％10、链条的基本参数是（）。

A.链节数B.链条齿数C. 节距D. 转向11、平键的截面尺寸b h确定一般是取决于( )。

A.键的强度B. 所承受的载荷C.被连接的轴径D. 连接宽度12、传动比不等于1的带传动，当工作能力不足时，传动带将首先在（）打滑。

A. 大轮上B.小轮上C.主动轮上D.从动轮上13、一对渐开线直齿圆柱齿轮连续传动条件是（）。

A. Z1=Z2 B m1=m2, 12αα= C.1ε≥ D.12ββ=-14、曲柄摇杆机构中具有急回运动性质的构件是（ ）。

A.曲柄B. 连杆C. 摇杆D. 机架15、齿轮传动的齿根弯曲疲劳强度计算是针对（ ）失效。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

中国矿业大学2008～2009学年第 2 学期《机械设计基础》试卷（A）卷考试时间100分钟考试方式：闭卷案。

1．下列关于“机构”说法不正确的是：A：是一个构件系统B：可以用来传递运动和力C：具有变换或传递能量、物料、信息的功能D：组成机构的各构件之间是通过运动副连接的【C】2．凸轮机构中，基圆半径是指凸轮转动中心到_______半径。

A：理论轮廓线上的最大B：实际轮廓线上的最大C：实际轮廓线上的最小D：理论轮廓线上的最小【C】3．当行程速比系数K__时，平面连杆机构就具有急回特性。

A：>1 B：=1 C：<1 D：=0 【A】4．紧键联接主要是使轴与轮毂之间_______。

A：沿轴向固定并传递轴向力B：沿轴向可作相对滑动并具有作用C：沿周向固定并传递扭矩D：安装及拆卸方便【C】5．滚子从动件凸轮机构为了防止出现运动失真现象，则滚子半径r T与理论轮廓曲线的最小曲率半径ρmin的关系必须满足：A：r T≥ρmin B：r T＞ρminC：r T＝ρmin D：r T＜ρmin【D】6．拧紧螺母时的功率主要与螺纹的_______有关。

A：升角B：线数C：螺距和牙型角D：升角和牙型角【D】7．用于支撑渐开线齿轮的轴承磨损后，其中心距变大，此时齿轮传动的传动比应：A：增大B：变小C：不变D：视具体情况而定【C】8．标准齿轮发生根切的主要原因是：A：模数较大B：齿数较多C：模数较小D：齿数较少【D】9．软齿面闭式齿轮传动中，齿面发生的疲劳点蚀失效常出现在：A：齿顶圆附近B：齿根圆附近C：节线附近D：基圆附近【C】10．三角带传动和平型带传动相比较，其主要优点是_______。

A：在传递相同功率时，尺寸较小B：传动效率高C：带的寿命长D：带的价格便宜【B】11．非矩形螺纹发生自锁的条件是：A：螺纹升角≤当量摩擦角B：螺纹升角=当量摩擦角C：螺纹升角≥当量摩擦角D：螺纹升角≠当量摩擦角【A】12．下述热处理方式不能获得硬齿面的是：A：调质B：表面淬火C：渗碳淬火D：渗氮【A】13．闭式齿轮传动，在设计软齿面齿轮时应该采用的强度设计准则是：A：按照接触疲劳强度设计，再按照弯曲疲劳强度校核B：按照弯曲疲劳强度设计，再按照接触疲劳强度校核C：只需按照弯曲疲劳强度设计，不需要校核D：只需按照接触疲劳强度设计，不需要校核【A】14．后轮驱动的汽车，其前轮的轴是：A：主轴B：转轴C：心轴D：传动轴【C】15．即有径向载荷又有较大的轴向载荷时，可选用的轴承类型是：A：深沟球轴承B：圆锥滚子轴承C：圆柱滚子轴承D：调心滚子轴承【B】二、填空题：（共15分）把答案填在题中横线上。

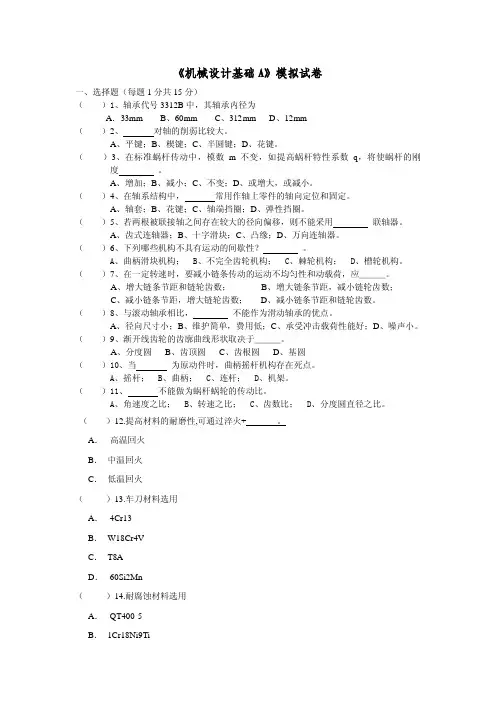

《机械设计基础A》模拟试卷一、选择题（每题1分共15分）（）1、轴承代号3312B中，其轴承内径为A．33mm B、60mm C、312mm D、12mm（）2、对轴的削弱比较大。

A、平键；B、楔键；C、半圆键；D、花键。

（）3、在标准蜗杆传动中，模数m不变，如提高蜗杆特性系数q，将使蜗杆的刚度。

A、增加；B、减小；C、不变；D、或增大，或减小。

（）4、在轴系结构中，常用作轴上零件的轴向定位和固定。

A、轴套；B、花键；C、轴端挡圈；D、弹性挡圈。

（）5、若两根被联接轴之间存在较大的径向偏移，则不能采用联轴器。

A、齿式连轴器；B、十字滑块；C、凸缘；D、万向连轴器。

（）6、下列哪些机构不具有运动的间歇性？。

A、曲柄滑块机构；B、不完全齿轮机构；C、棘轮机构；D、槽轮机构。

（）7、在一定转速时，要减小链条传动的运动不均匀性和动载荷，应＿＿＿。

A、增大链条节距和链轮齿数；B、增大链条节距，减小链轮齿数；C、减小链条节距，增大链轮齿数；D、减小链条节距和链轮齿数。

（）8、与滚动轴承相比，不能作为滑动轴承的优点。

A、径向尺寸小；B、维护简单，费用低；C、承受冲击载荷性能好；D、噪声小。

（）9、渐开线齿轮的齿廓曲线形状取决于＿＿＿。

A、分度圆B、齿顶圆C、齿根圆D、基圆（）10、当为原动件时，曲柄摇杆机构存在死点。

A、摇杆；B、曲柄；C、连杆；D、机架。

（）11、不能做为蜗杆蜗轮的传动比。

A、角速度之比；B、转速之比；C、齿数比；D、分度圆直径之比。

（）12.提高材料的耐磨性,可通过淬火+A．高温回火B．中温回火C．低温回火（）13.车刀材料选用A．4Cr13B．W18Cr4VC．T8AD．60Si2Mn（）14.耐腐蚀材料选用A．QT400-5B．1Cr18Ni9TiC．9SiCrD．60Si2Mn（）15.汽车齿轮材料选用（）A．渗碳钢B．调质钢C．弹簧钢D．工具钢二、填空，判断题（每空格0.5分, 判断题每题1分，共10分）1．金属材料的常见晶格类型分别为：、、。

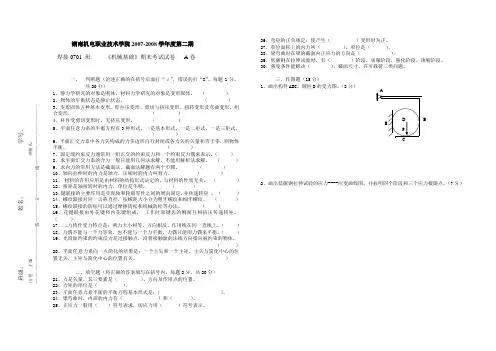

湖南机电职业技术学院2007-2008学年度第二期 焊接0701 班 《机械基础》期末考试试卷 A 卷一、 判断题（论述正确的在括号后面打“√”，错误的打“X ”。

每题1分，共20分）1、静力学研究的对象是刚体，材料力学研究的对象是变形固体。

（ ）2、物体的平衡状态是静止状态。

（ ）3、变形固体五种基本变形，即拉压变形、剪切与挤压变形、扭转变形及弯曲变形、组合变形。

（ ）4、杆件受剪切变形时，无挤压变形。

（ ）5、平面任意力系的平衡方程有3种形式，一是基本形式、一是二矩式、一是三矩式。

（ ）6、平面汇交力系中各力矢构成的力多边形自行封闭或各力矢的矢量和等于零，则物体平衡。

（ ）7、固定端约束反力通常用一组正交的约束反力和一个约束反力偶来表示。

（ ）8、求平面汇交力系的合力一般只能用几何法求解，不能用解析法求解。

（ ）9、求内力的常用方法是截面法，截面法解题有两个步骤。

（ ）10、轴向拉伸时的内力是轴力，压缩时的内力叫剪力。

（ ）11、 材料的许用应用是由材料的结构形式决定的，与材料的性质无关。

（ ）12、扭矩是轴扭转时的内力，单位是牛顿。

（ ）13、键联接的主要作用是实现轴和轮毂零件之间的周向固定，并传递转矩 。

（ ）14、螺纹联接对同一公称直径，按螺距大小分为粗牙螺纹和细牙螺纹。

（ ）15、螺纹联接的防松可以通过摩擦防松和机械防松等办法。

（ ）16、花键联接由外花键和内花键组成， 工作时靠键齿的侧面互相挤压传递转矩。

（ ）17、二力构件受力特点是：两力大小相等、方向相反、作用线在同一直线上。

（ ）18、力偶不能与一个力等效，也不能与一个力平衡，力偶只能用力偶来平衡。

（ ）19、光滑面约束的约束反力是过接触点，沿着接触面的法线方向指向被约束的物体。

（ ）20、平面任意力系向一点简化的结果是：一个主矢和一个主矩，主矢与简化中心的位置无关，主矩与简化中心的位置有关。

（ ）二、填空题（将正确的答案填写在括号内，每题2分，共20分） 21、力是矢量，其三要素是（ ）、方向及作用点的位置。

机械设计基础考试试卷 （ A ）卷____________学年第 1 学期专业 年级 方向 学号 姓名2分 ，共26分)1. 下列组合中的零、部件，都属于“机械设计”课程研究对象的是 ( D ) A. 齿轮、轴、柴油机的曲轴 B. V 带、滚子链、汽门挺杆C. 平键、六角头螺栓、活塞D. 滚动轴承、弹簧、联轴器2. 对于启动频繁的转轴上的扭转剪切应力，一般将其处理为 ( C )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力3. 当螺纹的牙型角越大时，螺纹副的当量摩擦角越大，此时影响螺纹副效率的主要参数是 ( D ) A. 升角 B. 线数C. 螺距和牙形角D. 升角和牙形角4. V 带设计中确定V 带根数的依据是 ( C )A. 计算功率B. 传动功率C. 带传动的设计准则D. 计算功率与小带轮转速5. 造成带传动传动比不准确的原因是( D )A. 带轮传动的张紧力不足B. 带传动的打滑C. 传动的功率大于设计值D. 带传动的弹性滑动6. 下列参数组中，对套筒滚子链承载能力影响最明显的是 ( A )A ． 链节距Ｐ和小链轮齿数Ｚ1B ． 链节数和小链轮齿数Ｚ1C ． 中心距和链节距ＰD ． 中心距和链节数7. 齿轮传动的载荷系数中，动载荷系数ＫV ，除决定于齿轮的圆周速度Ｖ以外，与下列因素有关的是( C )A.齿面粗糙度B.轮齿宽度C.齿轮制造精度D.端面重合度8. 下列中作为蜗杆传动最主要的缺点是( D )A. 制造费用较高B. 对啮合副的材料要求较高C. 难以进行精确的强度计算D. 传动效率较低、发热较大9．当摩擦发生在流体内部的分子之间时，称为：( C )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦10. 滚动轴承一般由如下几个部份组成，它们分别称为: （ A ）A. 内圈、外圈、滚动体和保持架B. 上圈、下圈、滚动体和保持架C. 紧圈、活圈、滚动体和保持架D. 动圈、座圈、滚动体和保持架11．当转轴上的支点位置尚未确定时，初估轴的直径使用的计算依据是（ A ）A.扭转强度B.弯曲强度D.弯曲刚度 D.复合强度12．要求补偿位移且载荷平稳时，优先选用的联轴器的类别为( C )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接D采用非金属弹性元件的挠性联接13. 标准平键联接的承载能力，通常取决于( D )A.轮毂的挤压强度B. 键的剪切强度C. 键的弯曲强度D.键工作表面的挤压强度二填空题:(共9分,每小题3分)1、圆柱齿轮传动设计，齿宽系数φd =b/d 1,当b 愈大，承载能力也愈 大 ，但使 偏载 现象严重，因此φd 取值的应恰当，对称布置的齿轮比悬臂布置的齿轮取偏 大 值2、代号为36205的滚动轴承, 其内径d= 25 mm, 尺寸系列代号为 62 ,轴承类型代号为 3 。

襄樊学院 2010-2011学年度上学期机械设计基础试卷（A卷）（参考答案）一、选择题：（本大题共5小题，每小题2分，共10分）1、齿轮产生疲劳点蚀的根本原因是A。

A、变应力作用；B、材料有缺陷；C、表面有加工刀痕；D、采用低粘度油润滑；2、带传动工作时的弹性滑动是由于D。

A、小带轮包角过小；B、带与带轮间的摩擦系数偏低；C、带动初拉力不足；D、带的松、紧边拉力不等；3、下列直径、宽度系列相同的四种轴承中，B极限转速最高。

A、向心短圆柱滚子轴承；B、深沟球轴承；C、圆锥滚子轴承；D、单向推力球轴承；4、斜齿轮的标准模数是C。

A、轴面模数；B、端面模数；C、法面模数；D、大端模数；5、一对渐开线直齿圆柱齿轮正确啮哈的条件是B。

A、两齿轮的模数和齿距分别相等；B、两齿轮的模数和压力角分别相等；C、两齿轮的基圆相等；D、两齿轮的点厚和齿槽宽分别相等；二、填空题：（本大题共5小题，每空1分，共10分）1、机构处于死点位置时，其传动角等于零。

2、速度瞬心是两刚体上相对速度为零的重合点。

3、在一般情况下，链传动的平均传动比为常数，瞬时传动比不为常数。

4、平键联接工作时，是靠键和键槽侧面的挤压传递转矩的。

5、轴按照承载情况可分为转轴、心轴和传动轴，自行车的前轴是心轴。

三、简答题：（本大题共2小题，每小题6分，共12分）1、机构具有确定运动的条件是什么？答：F>0 并且F =原动件数目2、引起链传动速度不均匀的原因是什么? 其主要影响因素有哪些?答：是由于多边形效应引起的。

其主要影响因素有；链条节距、链轮齿数、转速。

四、综合题：（本大题共2小题，每小题8分，共16分）1、计算下列平面机构的自由度，若图中有虚约束、局部自由度和复合铰链，请说明。

解：n=7, P L=9, P H=1F=3n－2P L－P H=3×7－2×9－1＝2；E或F处虚约束，K处局部自由度，C处复合铰链。

2、根据图中所注尺寸判断下列平面连杆机构的名称答：a)双摇杆机构；b)双曲柄机构；c)曲柄摇杆机构；d)双摇杆机构五、结构改错题：（本大题10分）指出下图设计中的错误，并改正。

期末测试题一一、单项选择题（每题1分，共15分）1.对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2.机构从动杆的运动规律，是由凸轮的（）决定的。

A．压力角B．滚子C．形状D．轮廓曲线3.于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，一定会得到曲柄摇杆机构。

A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件4.证平面四杆机构良好的传力性能，（）不应小于最小许用值。

A.压力角B．传动角C．极位夹角D．啮合角5.曲柄摇杆机构中，则传动角是（）。

A．摇杆两个极限位置之间的夹角B．杆与摇杆之间所夹锐角C．杆与曲柄之间所夹锐角D．杆与机架之间所夹锐角6.下列凸轮结构中，图（）所画的是正确的7．凸轮机构从动杆的运动规律，是由凸轮（）所决定的。

A．转速B．轮廓曲线C．形状D．转向8.常用螺纹的线数有单线双线三线三种，其中用于联接和用于传动的各有（）。

A.一种和两种B.一种和三种C.两种和两种D.两种和三种9.对于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，将得到双曲柄机构。

A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件10.标准三角带型号的选定，取决于（）。

A.传递的功率B.带的线速度C.带的圆周力D.高速轴上的扭矩11.普通平键联接传递动力是靠（）。

A.两侧面的摩擦力B.两侧面的挤压力C.上下面的挤压力D.上下面的摩擦力12.在下列四种型号的滚动轴承中，只能承受径向载荷的是（）。

A.6208B.N208C.30208D.5120813.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是（）。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器14.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。

A.拉力B.扭矩C.压力D.拉力和扭矩15.在下列四种型号的滚动轴承中，必须成对使用（）。

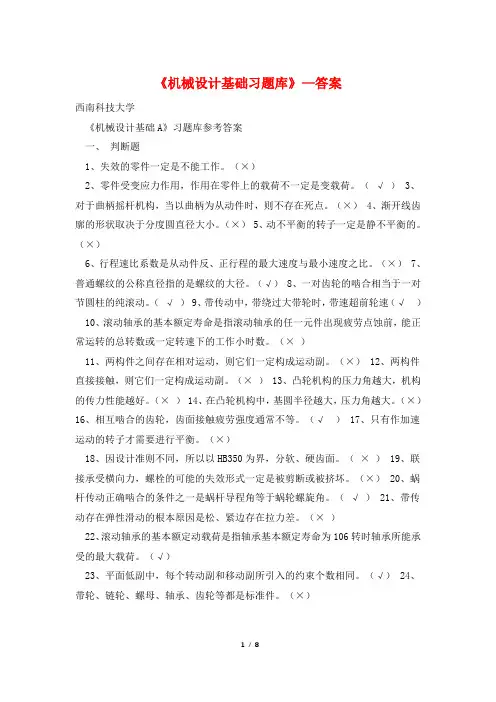

《机械设计基础习题库》—答案西南科技大学《机械设计基础A》习题库参考答案一、判断题1、失效的零件一定是不能工作。

（×）2、零件受变应力作用，作用在零件上的载荷不一定是变载荷。

（√）3、对于曲柄摇杆机构，当以曲柄为从动件时，则不存在死点。

（×）4、渐开线齿廓的形状取决于分度圆直径大小。

（×）5、动不平衡的转子一定是静不平衡的。

（×）6、行程速比系数是从动件反、正行程的最大速度与最小速度之比。

（×）7、普通螺纹的公称直径指的是螺纹的大径。

（√）8、一对齿轮的啮合相当于一对节圆柱的纯滚动。

（√）9、带传动中，带绕过大带轮时，带速超前轮速（√） 10、滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前，能正常运转的总转数或一定转速下的工作小时数。

（×）11、两构件之间存在相对运动，则它们一定构成运动副。

（×） 12、两构件直接接触，则它们一定构成运动副。

（×） 13、凸轮机构的压力角越大，机构的传力性能越好。

（×） 14、在凸轮机构中，基圆半径越大，压力角越大。

（×）16、相互啮合的齿轮，齿面接触疲劳强度通常不等。

（√） 17、只有作加速运动的转子才需要进行平衡。

（×）18、因设计准则不同，所以以HB350为界，分软、硬齿面。

（×） 19、联接承受横向力，螺栓的可能的失效形式一定是被剪断或被挤坏。

（×） 20、蜗杆传动正确啮合的条件之一是蜗杆导程角等于蜗轮螺旋角。

（√） 21、带传动存在弹性滑动的根本原因是松、紧边存在拉力差。

（×）22、滚动轴承的基本额定动载荷是指轴承基本额定寿命为106转时轴承所能承受的最大载荷。

（√）23、平面低副中，每个转动副和移动副所引入的约束个数相同。

（√） 24、带轮、链轮、螺母、轴承、齿轮等都是标准件。

（×）25、如果已经知道铰链四杆机构各杆的长度，则一定可以判断出机构的类型。

内蒙古科技大学2009/2010学年第二学期《机械设计基础》试题（A）课程号：64000209 考试方式：闭卷使用专业、年级：任课教师：王春香等考试时间：2010年5月备注：一、填空（共13题，每题2分，共26分）1.在铰链四杆机构中，与机架相连的构件称为连架杆，不与机架相连的构件称为。

2.一对外啮合的渐开线斜齿圆柱齿轮的正确啮合条件是。

3．差动轮系的自由度为。

4．强度是零件抵抗整体断裂、和表面失效的能力。

5．铰链四杆机构有曲柄的条件是杆长条件和。

6．普通三角形螺纹的牙侧角为。

7．斜齿轮传动齿根弯曲疲劳强度的齿形系数Y F，须依据__ __ 查取。

8．V带轮槽楔角ϕ与V带楔角φ之间的关系是。

9．既传递转矩又承受弯矩的轴称。

10．为了装拆轴承方便，应使轴承内圈外径定位轴肩高度。

11. 在蜗杆传动中，由于材料和结构上的不同，蜗杆螺旋齿部分的强度高于蜗轮轮齿的强度，所以失效总发生在上。

12．切向键由一对斜度相同的组成。

13．用来把两轴联接在一起，机器运转时两轴不能接合与分离，只有在机器停转后并将联接拆开后，两轴才能接合与分离的装置叫做。

二、选择填空（共13题，每题2分，共26分）1. 在运动副引入的约束中，对机构运动不起实际约束效果的重复约束称为。

A 复合铰链B 局部自由度C 虚约束2. 在曲柄滑块机构中，若取滑块为机架，可得到。

A 导杆机构B摇块机构C定块机构3．一对外啮合渐开线直齿圆柱齿轮，当安装中心距略大于标准中心距时，其节圆半径分度圆半径。

A 小于B 等于C 大于4．下列螺纹联接的防松措施中，属于摩擦防松原理的是。

A 止动垫片B 对顶螺母C 串联钢丝5．一对相互啮合的标准齿轮传动，小齿轮材料为45MnB调质，大齿轮材料为45钢调质，则啮合处的接触应力为。

A σ1H > σ2HB σ1H< σ2HC σ1H= σ2H6．摩擦型带传动不能保证固定传动比，其原因为。

A 带容易变形和磨损B 带在带轮上打滑C 带的弹性滑动7．既包含定轴轮系部分，又包含周转轮系部分或由几个单一周转轮系组成的轮系称为 。

湖南机电职业技术学院2007-2008学年度第二期 汽电0701-0702 班 《机械基础》期末考试试卷答案 A 卷一、 判断题（论述正确的在括号后面打“√”，错误的打“X ”。

每题1分，共20分）1、静力学研究的对象是刚体，刚体可以看成是由质点系组成的不变形固体。

材料力学研究的对象是变形固体。

（ √ ）2、物体的平衡状态是静止状态。

（ X ）3、变形固体五种基本变形，即拉压变形、剪切与挤压变形、扭转变形及弯曲变形、组合变形。

（ √ ）4、杆件受剪切变形时，无挤压变形。

（ X ）5、平面任意力系的平衡方程有3种形式，一是基本形式、一是二矩式、一是三矩式。

（ √ ）6、平面汇交力系中各力矢构成的力多边形自行封闭或各力矢的矢量和等于零，则物体平衡。

（ √ ）7、机构是机器中的基本运动单元，通常是由一组零件组成，零件是机器的制造单元。

（ √ ） 8、运动幅中的高幅，是指以面接触形式构成的联接。

（ X ） 9、利用飞轮可以消除死点位置时的停顿和运动方向不确定现象。

（ √ ） 10、自行车后轮上的是利用了槽轮机构来保证自行车滑行或推行时踏脚不用回转。

（ X ） 11、电影机送片机构是利用棘轮机构实现间歇地移动影片的。

（ X ） 12、V 带传动的普通V 带其型号有7种，已经标准化。

（ √ ） 13、皮带轮传动时，其紧边在上，松边在下，有利于增加包角。

（ X ） 14、直齿圆柱齿轮正确啮合的条件是：两齿轮的模数相等，压力角相等。

（ √ ） 15、蜗杆传动的特点是：传动比大，传动效率高。

（ X ） 16、62206轴承代号，表示的轴承内径是30毫米。

（ √ ） 17、二力构件受力特点是：两力大小相等、方向相反、作用线在同一直线上。

（√ ） 18、力偶不能与一个力等效，也不能与一个力平衡，力偶只能用力偶来平衡。

（ √ ） 19、光滑面约束的约束反力是过接触点，沿着接触面的法线方向指向被约束的物体。

A卷课程名称：机械设计基础适用专业／年级：本卷共 5 页考试方式：闭卷笔试考试时间：120 分钟一、判断题（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）1、凸轮机构的从动件采用等速运动规律时可避免刚性冲击。

( )2、渐开线齿轮传动中心距安装略有误差时，齿轮传动比将发生变化。

( )3、铰链四杆机构的最短杆与最长杆长度之和大于其余两杆长度之和时，为双摇杆机构。

( )4、梯形螺纹常用于传动是因为它具有较高效率。

( )5、任何离合器都能在不停机的状态下连接和分离两轴。

( )6、角接触球轴承既能承受径向载荷，又能承受轴向载荷。

( )7、闭式软齿面传动的失效形式主要表现为轮齿的折断。

( )8、在平键联接中，平键的两侧面是工作面。

( )9、带传动在工作时产生弹性滑动是由于过载引起的。

( )10、用范成法加工渐开线标准直齿圆柱齿轮，发生根切的原因是齿数大于17。

( )二、选择题：（本题共10小题，每小题2分，共20分）1、平面四杆机构中，如存在急回运动特性，则其行程速比系数( )。

A．K＞1 B．K=1 C．K＜1 D．K=02、在铰链四杆机构中，机构的传动角 和压力角α的关系是( )。

A．γ=α B．γ=90°－α C．γ=90°+α D．γ=180°－α3、设计滚子从动件凸轮机构时，当凸轮角速度ω、从动件运动规律已知时( )。

A．滚子半径r T越小，压力角α就越小B．滚子半径r T越大，压力角α就越小C．基圆半径r0越大，压力角α就越大D．基圆半径r0越小，压力角α就越大4、渐开线齿轮分度圆的定义是( )。

A．齿轮上具有标准模数和标准压力角的圆B．齿轮上具有标准模数的圆C．齿轮上齿厚与齿槽宽相等的圆D．两个齿轮啮合时作纯滚动的两个圆5、一对渐开线直齿圆柱齿轮的啮合线切于( )。

A．两齿根圆B．两分度圆C．两基圆D．两节圆6、螺纹的牙型角为α，牙侧角为β，升角为ψ，螺纹副的当量摩擦角为ρ'，则螺纹副的自锁条件是( )。

机械设计基础试卷A 第1页（共3页）*****学院机械设计复习考试试题机电工程学院 机械设计基础课程一、单选题(每题1分)1. 零件常见的失效形式是 、表面失效、过量变形和破坏正常工作条件引起的失效A 断裂B 磨损C 扭曲D 弯曲 2. 强度可分为整体强度为 强度。

A 局部 B 表面 C 接触 D 摩擦 3. 润滑油最主要的一项物理性能指标为 。

A 粘度 B 凝点 C 闪点 D 沸点 4. 压力角增大，对凸轮机构的工作 。

A 有利B 不利C 无影响D 非常有利 5. 单线螺纹的螺距 导程。

A 等于B 大于C 小于D 与导程无关 6. 阿基米德蜗杆的轴向剖面内的齿形为 。

A 渐开线 B 直线形 C 曲线 D 圆形 7. 槽轮机构的槽轮槽数至少应取 。

A 1 B 2 C 3 D 48. 棘轮机构的主动件是作 运动的。

A 往复运动B 直线往复C 等速旋转D 变速旋转9. 一般电机与减速器的高速级的联接常采用 联轴器。

A 弹性柱销 B 十字滑块 C 凸缘 D 凹缘10. 传递平行轴运动的轮系，若外啮合齿轮为偶数对时，首末两轮转向 。

A 相同 B 相反 C 有时相同 D 有时相反 11. 滚子链链条的主要参数是 。

A 链节距B 锁轴的直径C 链板的厚度D 传动比 12. 联接螺纹要求自锁性好，传动螺纹要求 。

A 平稳性 B 效率高 C 螺距大 D 螺距小13. 选择平键尺寸时，应根据轴径查表确定键的 尺寸。

A 长度 B 宽度和高度 C 高度 D 弧度 14. 用于联接的螺纹，其牙形为 。

A 矩形B 三角形C 锯齿形D 梯形15. 在曲柄摇杆机构中，只有当 为主动件，才会出现死点位置。

A 曲柄 B 摇杆 C 连杆 D 机架16. 渐开线齿轮连续传动条件为：重合度ε 。

A ＞1 B ＜1 C ＞0 D =017. 机械运转的不均匀系数越小，表示机械运转的平稳性越 。

A 好 B 差 C 适中 D 很差18. 皮碗密封，密封唇朝里的主要目的为 。

第四题作图改错题(共10分)试分析图示轴系结构的错误,并加以说明。

齿轮用油润滑、轴承用脂润滑。

（在空白处按图从左至右编号简要说明错误之内容，只需要说明五个错误，不必在图上改正)。

（10分）图1第五题计算题（共25分）1、已知一正常齿渐开线标准外啮合圆柱直齿轮传动，已知传动比i12 =1。

5，中心距a =100mm，模数m = 2mm，压力角 = 20o, h a＊= 1,c* = 0.25,试分别计算两齿轮的齿数、分度圆直径、齿顶圆直径、齿根圆直径.( 10分)装o 订o 线o 内o 请o 勿o 答o 题2、计算图2所示机构的自由度(若图中含有复合铰链、局部自由度和虚约束等情况时，应具体指出）.（5分）图23、如图所示，安装有两个斜齿圆柱齿轮的转轴由一对代号为7210AC的轴承支承。

已知两齿轮上的轴向分力分别为F x1=3000N，F x2=5000N，方向如图.轴承所受径向载荷F r1=8600N，F r2=12500N。

求两轴承的轴向力F a1、F a2.(轴承内部轴向力F S的计算式为F S=0。

68F r）(10分）系别班级姓名学号任课教师使用班级装o订o线o内o请o勿o答o题广东轻工职业技术学院20 —20 学年第1学期期末试卷（A）卷答案课程名称：《机械设计基础》考试方式：闭卷题号一二三四五合计题分15 14 36 10 25 100第一题（填空，每空1分，共15分）答:1、点，线；面； 2、键;轴径 3、m n1=m n2；αn1=αn2；β1= —β24、点蚀；齿面接触疲劳、齿根弯曲疲劳5、滑动;滚动；6、滚子；球；7 节第二题（是非题，每空1分,共14分）答:1、×2、√3、√4、×5、√6、√7、√第三题（每题2分，共36分）答：1.B；2.D；3。

A;4.A;5.D；6。

C；7.D;8.D;9。

C;10。

C;11.D;12.A；13.B；14。

B;15。
