下载文档原格式
加工高温合金的硬质合金刀具1.加工高温合金的硬质合金刀具材料,宜选择超细微粒硬质合金YS2,YG8W,YG813,YG643,YM052,YM051和钨钴类YG8及钨钛钽(铌)钴类YG8N,YW3,YW4等.其中,YS2,YG8W用于粗加工,其他用于精加工.不宜选择YT类.(进口刀具材料各品牌的编号不一样,要查清楚需要他们材料供应商提供一些资料,难度大些,我手上资料不够,以后有了再介绍).2.刀具合理几何参数选择:前角应选正值,后角稍大些,前面宜磨成圆弧断屑槽形,刃区一般不磨负倒棱.主偏角根据工艺系统刚性来定,刚性好取小些,反之取大些.3.合理选择切削用量.背吃刀量粗加工取1-6mm,精加工0.2-0.5.进给取0.1-0.5mm/r.根据被切削材料查一下切削速度.根据切削温度原理,以700-1000度为宜.4.选择切削液,可选择压力切削油,尽量不选择含硫的切削液.实际加工时,要多做测试和调整,自己的经验比较保险.硬质合金常用牌号及用途介绍牌号/相当标准ISO/ 物理机械性能(min):抗弯强度N/mm2 ;硬度HRA/用途1、YG3x/ K01/ 1420; 92.5 /适于铸铁.有色金属及合金.淬火钢合金钢小切削断面高速精加工.2、YG6/ K20 /1900; 90.5 /适于铸铁.有色金属及合金.非金属材料中等到切削速度下半精加工和精加工.3、YG6x /K15/ 1800; 92.0/ 适于冷硬铸铁.球墨铸铁.灰铸铁.耐热合金钢的中小切削断面高速精加工.半精加工.4、YG6A/ K10/ 1800 ;92.0 /适于冷硬铸铁.球墨铸铁.灰铸铁.耐热合金的中小切削断面高速精加工5、YG8/ K30/ 2200 ;90.0/ 适于铸铁.有色金属及合金.非金属材料低速粗加工.6、YG8N/ K30/ 2100; 90.5 /适于铸铁.白口铸铁.球墨铸铁以及铬镍不锈钢等合金材料的高速切削.7、YG15/ K40/ 2500 ;87.0 /适于镶制油井.煤炭开采钻头.地质勘探钻头.8、YG4C/ 1600; 89.5/ 适于镶制油井.煤炭开采钻头.地质勘探钻头.9、YG8C/ 1800; 88.5 /适于镶制油井.矿山开采钻头一字.十字钻头.牙轮钻齿.潜孔钻齿.10、YG11C/ 2200 ;87.0 /适于镶制油井.矿山开采钻头一字.十字钻头.牙轮钻齿.潜孔钻齿.11、YW1/ M10/ 1400; 92.0 /适于钢.耐热钢.高锰钢和铸铁的中速半精加工.12、YW2/ M20/ 1600; 91.0 /适于耐热钢.高锰钢.不锈钢等难加工钢材中.低速粗加工和半精加工.13、GE1/ M30/ 2000; 91.0 /适于非金属材料的低速粗加工和钟表齿轮耐磨损零件.14、GE2 /2500; 90.0 /硬质合金顶锤专用牌号.15、GE3/ M40/ 2600; 90.0 /适于制造细径微钻.立铣刀.旋转挫刀等.16、GE4/ 2600; 88.0/ 适于打印针.压缸及特殊用途的管. 棒.带等.17、GE5 /2800 ;85.0 /适于轧辊.冷冲模等耐冲击材料.。
45钢刀具切削参数45钢是一种高碳合金钢，具有优异的硬度和耐磨性。
它被广泛应用于刀具领域，如刀片、刀具、钢丝绳等。
切削是45钢在加工过程中的重要应用之一，因此，正确的切削参数对于性能稳定的切削效果至关重要。
在本篇文章中，将介绍45钢切削参数的相关参考内容，以帮助读者更好地理解和应用切削技术。
首先，切削参数是指在刀具与工件之间的相对运动中用来描述加工质量和效率的一组因素。
常见的切削参数包括切削速度、进给量和切削深度。
切削速度是指刀具工作时刀片表面上一点与被加工工件在单位时间内相对运动的速度，通常以米每分钟（m/min）表示。
对于45钢这种高碳合金钢，其硬度较高，因而可以采用较高的切削速度以提高加工效率。
然而，在选择切削速度时，需要考虑刀具硬度、切削稳定性和切削表面质量等因素。
其次，进给量是指刀具在单位时间内对工件运动的距离，通常以每分钟进给量（mm/min）表示。
对于45钢这种耐磨性较好的材料，可以适当增大进给量以提高加工效率。
然而，进给量过大会导致切削温度升高、切削力增大等问题，因此需要根据实际情况进行调整。
切削深度是指工件上所切掉的材料厚度，通常以毫米（mm）表示。
对于45钢这种高硬度材料，切削深度一般较小，以减小切削力和切削温度，提高加工质量。
同时，切削深度的大小还要考虑工件尺寸、加工要求等因素。
此外，还有一些与切削参数相关的因素需要考虑。
如刀具的几何形状、刀具材质、冷却润滑剂的使用等。
在选择刀具几何形状时，需要根据具体的加工要求和工件形状进行选择。
刀具材质的选择与刀具的硬度、耐磨性和切削稳定性有关。
在切削过程中使用冷却润滑剂可以降低切削温度，减少切削力和摩擦，提高切削质量。
总之，正确的切削参数选择对于高硬度材料45钢的切削加工非常重要。
在选择切削速度、进给量和切削深度时，需要考虑材料的硬度、加工要求以及刀具几何形状、材质等因素。
此外，切削过程中的冷却润滑等措施也会对切削效果产生影响。
只有综合考虑这些因素，才能得到理想的切削效果和加工质量。
不锈钢加工刀具切削参数一、引言不锈钢是一种常用的材料，应用广泛于各个行业中。
在不锈钢加工中，刀具的选择和切削参数的确定对于加工质量和效率具有重要影响。
本文将从不锈钢加工刀具的选择和切削参数的确定两个方面展开论述。
二、不锈钢加工刀具的选择选择合适的刀具是确保不锈钢加工成功的首要条件。
不锈钢具有较高的硬度和良好的耐磨性，因此在选择刀具时需要考虑以下几个因素：2.1 刀具材料不锈钢加工通常选择硬质合金刀具，因为硬质合金具有较高的硬度和耐磨性，能够在不锈钢的高温和高切削力下保持较好的切削性能。
常见的硬质合金材料有WC-Co、WC-TiC-TaC等。
2.2 刀具形状根据不锈钢加工的具体需求，选择合适的刀具形状是十分重要的。
常见的刀具形状包括平面铣刀、立铣刀、球头铣刀等。
平面铣刀适用于对不锈钢表面进行平整加工，立铣刀适用于进行深度加工，球头铣刀适用于进行轮廓加工等。
2.3 刀具涂层通过刀具涂层可以提高刀具的耐磨性和切削性能，延长刀具的使用寿命。
在不锈钢加工中，常用的刀具涂层有TiN、TiCN、TiAlN等，这些涂层具有良好的耐磨性和热稳定性。
三、不锈钢加工切削参数的确定除了选择合适的刀具外，还需要确定合适的切削参数才能保证加工质量和效率。
切削参数的确定与不锈钢材料的性质、加工要求和刀具特点等因素密切相关。
3.1 切削速度切削速度是切削参数中最重要的一个参数，它决定着切削时刀具与工件之间的相对运动速度。
在不锈钢加工中，切削速度不宜过高，一般建议控制在60-100 m/min之间。
3.2 进给量进给量是指单位切削时间内切削刀具在切削方向上的移动距离。
对于不锈钢加工，进给量要适中，过小会导致加工效率低下，过大则容易导致切削刃磨损过快。
因此，根据具体情况选择合适的进给量十分重要。
3.3 主轴转速主轴转速是指切削时主轴单位时间内旋转的圈数。
选择合适的主轴转速可以保证切削进给率和表面质量。
在不锈钢加工中，一般建议选择较低的主轴转速，以提高刀具寿命和加工质量。

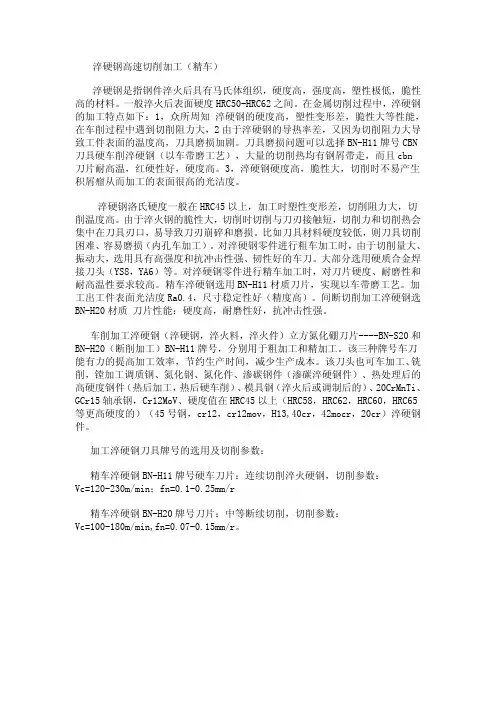

淬硬钢高速切削加工（精车）淬硬钢是指钢件淬火后具有马氏体组织，硬度高，强度高，塑性极低，脆性高的材料。
一般淬火后表面硬度HRC50-HRC62之间。
在金属切削过程中，淬硬钢的加工特点如下：1，众所周知淬硬钢的硬度高，塑性变形差，脆性大等性能，在车削过程中遇到切削阻力大，2由于淬硬钢的导热率差，又因为切削阻力大导致工件表面的温度高，刀具磨损加剧。
刀具磨损问题可以选择BN-H11牌号CBN 刀具硬车削淬硬钢（以车带磨工艺），大量的切削热均有钢屑带走，而且cbn刀片耐高温，红硬性好，硬度高。
3，淬硬钢硬度高，脆性大，切削时不易产生积屑瘤从而加工的表面很高的光洁度。
淬硬钢洛氏硬度一般在HRC45以上，加工时塑性变形差，切削阻力大，切削温度高。
由于淬火钢的脆性大，切削时切削与刀刃接触短，切削力和切削热会集中在刀具刃口，易导致刀刃崩碎和磨损。
比如刀具材料硬度较低，则刀具切削困难、容易磨损（内孔车加工）。
对淬硬钢零件进行粗车加工时，由于切削量大、振动大，选用具有高强度和抗冲击性强、韧性好的车刀。
大部分选用硬质合金焊接刀头（YS8，YA6）等。
对淬硬钢零件进行精车加工时，对刀片硬度、耐磨性和耐高温性要求较高。
精车淬硬钢选用BN-H11材质刀片，实现以车带磨工艺。
加工出工件表面光洁度Ra0.4，尺寸稳定性好（精度高）。
间断切削加工淬硬钢选BN-H20材质刀片性能：硬度高，耐磨性好，抗冲击性强。
车削加工淬硬钢（淬硬钢，淬火料，淬火件）立方氮化硼刀片----BN-S20和BN-H20（断削加工）BN-H11牌号，分别用于粗加工和精加工。
该三种牌号车刀能有力的提高加工效率，节约生产时间，减少生产成本。
该刀头也可车加工、铣削，镗加工调质钢、氮化钢、氮化件、渗碳钢件（渗碳淬硬钢件）、热处理后的高硬度钢件（热后加工，热后硬车削）、模具钢（淬火后或调制后的）、20CrMnTi、GCr15轴承钢，Cr12MoV、硬度值在HRC45以上（HRC58，HRC62，HRC60，HRC65等更高硬度的）（45号钢，cr12，cr12mov，H13,40cr，42mocr，20cr）淬硬钢件。

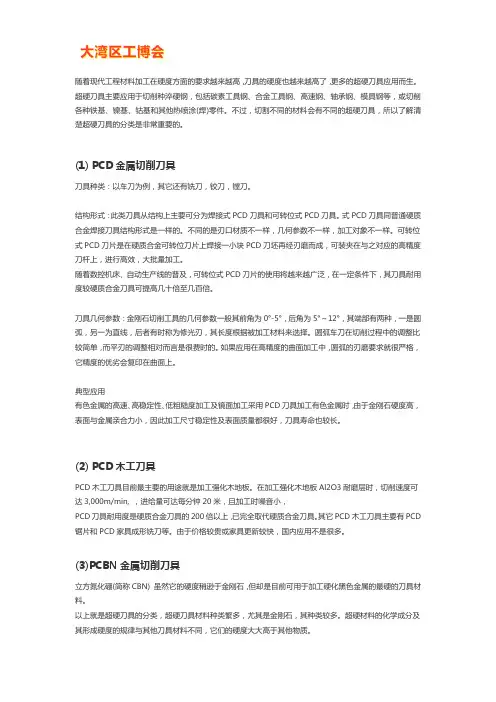

随着现代工程材料加工在硬度方面的要求越来越高，刀具的硬度也越来越高了，更多的超硬刀具应用而生。
超硬刀具主要应用于切削种淬硬钢，包括碳素工具钢、合金工具钢、高速钢、轴承钢、模具钢等，或切削各种铁基、镍基、钴基和其他热喷涂(焊)零件。
不过，切割不同的材料会有不同的超硬刀具，所以了解清楚超硬刀具的分类是非常重要的。
(1) PCD金属切削刀具刀具种类：以车刀为例，其它还有铣刀，铰刀，镗刀。
结构形式：此类刀具从结构上主要可分为焊接式PCD刀具和可转位式PCD刀具。
式PCD刀具同普通硬质合金焊接刀具结构形式是一样的。
不同的是刃口材质不一样，几何参数不一样，加工对象不一样。
可转位式PCD刀片是在硬质合金可转位刀片上焊接一小块PCD刀坯再经刃磨而成，可装夹在与之对应的高精度刀杆上，进行高效，大批量加工。
随着数控机床、自动生产线的普及，可转位式PCD刀片的使用将越来越广泛，在一定条件下，其刀具耐用度较硬质合金刀具可提高几十倍至几百倍。
刀具几何参数：金刚石切削工具的几何参数一般其前角为0°-5°，后角为5°～12°，其端部有两种，一是圆弧，另一为直线，后者有时称为修光刃，其长度根据被加工材料来选择。
圆弧车刀在切削过程中的调整比较简单，而平刃的调整相对而言是很费时的。
如果应用在高精度的曲面加工中，圆弧的刃磨要求就很严格，它精度的优劣会复印在曲面上。
典型应用有色金属的高速、高稳定性、低粗糙度加工及镜面加工采用PCD刀具加工有色金属时，由于金刚石硬度高，表面与金属亲合力小，因此加工尺寸稳定性及表面质量都很好，刀具寿命也较长。
(2) PCD木工刀具PCD木工刀具目前最主要的用途就是加工强化木地板。
在加工强化木地板Al2O3耐磨层时，切削速度可达3,000m/min, ，进给量可达每分钟20米，且加工时噪音小，PCD刀具耐用度是硬质合金刀具的200倍以上，已完全取代硬质合金刀具。
其它PCD木工刀具主要有PCD 锯片和PCD家具成形铣刀等。
加工高硬度钢件时如何选择刀具所谓的高硬度钢就是硬度高脆性大的钢件，主要包括高硬度铸钢，锻钢，淬火钢等，广泛应用于汽车、重工机械，工程机械，冶金机械，矿山机械等领域，如铸铁轧辊，齿轮，轴承，高速钢轧辊，滚珠丝杠等零部件。
随着机械制造业的不断发展，越来越多的高硬度钢件出现在加工现场，由于硬度高，脆性大，特别是在加工淬硬钢时遇到断续切削、铸钢遇到铸造缺陷时一直找不到好的刀具材料加工高硬度钢，直到华菱超硬推出BN-S20等多种非金属粘合剂立方氮化硼刀具牌号，使加工高硬度钢不再是难题。
一、加工高硬度钢之铸钢的刀具材料及切削参数铸钢是经过铸造成型的钢件，广泛应用于矿山机械，工程机械，电力机械等行业，典型零部件有轧辊，破碎机轧臼壁等。
对于此类铸钢件尤其是大型铸钢件，常出现夹砂、气孔、硬质点等铸造缺陷，在加工高硬度铸钢件选择的刀具材料很重要，只有选择正确的刀具材料才能更好的提高加工效率，降低加工成本。
刚开始加工铸钢件机械制造商常选择硬质合金刀具YG类、YW类，但在加工过程中由于硬质合金刀具红硬性低，出现不耐磨现象，如单件加工铸钢件时选择硬质合金刀具较经济，对于大型铸钢件或者大批量加工铸钢件，建议选择华菱超硬立方氮化硼刀具BN-S20牌号，此牌号是主要针对高硬度钢研发的非金属粘合剂立方氮化硼刀具，采用非金属(陶瓷)作为粘合剂，增加了刀片的韧性，吃刀深度可达到7.5mm以上，粗、精加工均可，主要适用于大批量生产和大型铸钢件的切削加工。
下表为华菱超硬立方氮化硼刀具BN-S20牌号加工高硬度钢件的切削参数的案例。
加工零件：高速钢轧辊；硬度:HSD90；刀具牌号：BN-S20牌号；切削参数：Fr=0.2mm/r，Vc=50m/min。
加工效果：与硬质合金刀具相比：在华菱超硬立方氮化硼刀具BN-S20牌号的加工节拍是硬质合金刀片的1/6的基础上，单刃寿命是硬质合金刀具的8倍还要多。
二、加工高硬度淬火钢件的刀具牌号及切削参数高硬度淬火钢是经过热处理之后高硬度钢件，一般硬度在HRC45以上，选择刀具材料或刀具牌号时，在硬度低于HRC50以下和小吃刀深度小进给的情况下，陶瓷刀片是较好的选择，尽量避免断续切削和粗加工；工件硬度高于HRC50以上，选择立方氮化硼刀具较好，尤其是华菱超硬立方氮化硼刀具BN-S20牌号更适合粗加工和断续切削。
钨钢（硬质合金）具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能，特别是它的高硬度和耐磨性，即使在500℃的温度下也基本保持不变，在1000℃时仍有很高的硬度。
钨钢铣刀常常被用于数控加工中心、CNC雕刻机，这种刀具硬度为维氏10K，仅次于钻石，但是即使再坚硬的刀具也是不可避免的会被磨损，从而导致使用寿命缩短，所以掌握钨钢铣刀切削参数对于加工厂来说很重要。
切削材料模具钢料(30≤硬度HRC≤40)刃径(d) 转速(S) 进刀(F) 切削量(H)1 16000 500 0.022 13000 1500-1800 0.044 12000 2500-2800 0.066 9000-10000 3000 0.088 8000 3000 0.110 6000 3000 0.112 5000 3500 0.12-0.15切削材料黄铜(硬度HRC≤30 铍铜硬度HRC35-42)刃径(d) 转速(S) 进刀(F) 切削量(H)1 16000 800-1000 0.03-0.052 14000 1800-2000 0.07-0.084 13000 2500 0.1-0.156 12000 2800-3000 0.38 8000 3000-3500 0.310 7000 3500 0.412 6500-7000 3500 0.4注解：1、以上参数是以高速加工中(主轴转速最高20000)的钨钢铣刀为准，它的表面硬度一般是HRC45-55(洛氏硬度)左右。
2 、平铣刀和圆铣刀(球刀)切削参数差不多，都可以参考上表。
3 、高速加工中一般用来加工一些比较小的零件和产品，所以它使用的刀具比较小，而且很少使用“飞刀”，也即合金铣刀。
4 、高速加工的理念就是：转速高，切削快，切削量少。
5、平时所说的钨钢一般指的就是硬质合金。
钨钢，又称为硬质合金，是指至少含有一种金属碳化物组成的烧结复合材料。
碳化钨，碳化钴，碳化铌、碳化钛，碳化钽是钨钢的常见组份。
硬质合金常用牌号及用途介绍牌号/相当标准ISO/ 物理机械性能（min）：抗弯强度N/mm2；硬度HRA/用途。
1、YG3x/ K01/ 1420；92.5/适于铸铁、有色金属及合金、淬火钢合金钢小切削断面高速精加工。
2、YG6/ K20 /1900；90.5/适于铸铁、有色金属及合金、非金属材料中等到切削速度下半精加工和精加工。
3、YG6x /K15/ 1800；92.0/ 适于冷硬铸铁、球墨铸铁、灰铸铁、耐热合金钢的中小切削断面高速精加工、半精加工。
4、YG6A/ K10/ 1800；92.0 /适于冷硬铸铁、球墨铸铁、灰铸铁、耐热合金的中小切削断面高速精加工。
5、YG8/ K30/ 2200；90.0/ 适于铸铁、有色金属及合金、非金属材料低速粗加工。
6、YG8N/ K30/ 2100；90.5/适于铸铁、白口铸铁、球墨铸铁以及铬镍不锈钢等合金材料的高速切削。
7、YG15/ K40/ 2500；87.0 /适于镶制油井、煤炭开采钻头、地质勘探钻头。
8、YG4C/ 1600；89.5/ 适于镶制油井、煤炭开采钻头、地质勘探钻头。
9、YG8C/ 1800；88.5/适于镶制油井、矿山开采钻头一字、十字钻头、牙轮钻齿、潜孔钻齿。
10、YG11C/ 2200；87.0 /适于镶制油井、矿山开采钻头一字、十字钻头、牙轮钻齿、潜孔钻齿。
11、YW1/ M10/ 1400；92.0 /适于钢、耐热钢、高锰钢和铸铁的中速半精加工。
12、YW2/ M20/ 1600；91.0 /适于耐热钢、高锰钢、不锈钢等难加工钢材中、低速粗加工和半精加工。
13、GE1/ M30/ 2000；91.0 /适于非金属材料的低速粗加工和钟表齿轮耐磨损零件。
14、GE2 /2500；90.0 /硬质合金顶锤专用牌号。
15、GE3/ M40/ 2600；90.0 /适于制造细径微钻、立铣刀、旋转挫刀等。
16、GE4/ 2600；88.0/ 适于打印针、压缸及特殊用途的管、棒、带等。
数控机床加工不同硬度材料的最佳切削参数选择方法引言：数控机床作为现代制造业中的重要设备，广泛应用于各种工业领域。
在加工过程中，选择合适的切削参数对于实现高效、高质量的加工非常重要。
本文将介绍数控机床加工不同硬度材料的最佳切削参数选择方法，以帮助读者在实践中获得更好的加工效果。
一、硬度对切削参数的影响切削硬度是指材料对刀具切削时的硬度，硬度越高通常表明切削难度越大。
硬度对切削参数的选择有以下几个方面的影响：1. 切削速度：硬度较低的材料可以使用较高的切削速度，以提高加工效率。
而对于硬度较高的材料，则需要采用较低的切削速度，这样能减少切削时的磨损，提高刀具使用寿命。
2. 进给速度：硬度较低的材料可以采用较大的进给速度，以加快切削进程。
而对于硬度较高的材料，需要降低进给速度，以减少切削时的切屑形成和排出的困难。
3. 切削深度：对于硬度较低的材料，可以选择较大的切削深度，以减少加工时间。
而对于硬度较高的材料，则需要采用较小的切削深度，以避免刀具过度磨损和工件变形。
二、选择最佳切削参数的方法正确选择切削参数可以提高加工效率、降低成本，并保证加工质量。
以下是一些建议的方法：1. 参考切削参数手册：数控机床切削参数手册是宝贵的参考资料，其中列出了不同硬度材料的推荐切削参数。
可以根据工件材料的硬度，查找手册并参考建议的切削参数进行调整。
2. 经验法则：经验法则可以作为初步选择切削参数的参考。
例如，对于硬度较低的材料，可以尝试切削速度为材料硬度的2倍，进给速度为材料硬度的0.5倍，切削深度为3mm。
然后根据实际情况进行微调。
3. 切削试验：切削试验是一种有效的方法，可以根据试验结果来选择最佳切削参数。
在实际加工之前，可以准备一块与工件材料相似的试验材料，进行切削试验，并记录加工时间、表面粗糙度、切削力等参数。
根据实验结果调整切削参数，以得到最佳加工效果。
4. 刀具选择：选择合适的刀具也是选择最佳切削参数的重要因素。
白钢铣刀切削参数白钢是一种常用于刀具制作的优质材料，其硬度高、耐磨性强，因此被广泛用于制作铣刀。
白钢铣刀在切削加工中起着至关重要的作用，其切削参数的合理设置对于加工质量和效率有着重要影响。
下面我将为您制作一份关于白钢铣刀切削参数的文章。
一、白钢铣刀的切削参数概述白钢铣刀的切削参数包括切削速度、进给速度、切削深度和切削宽度等。
这些参数的选择直接影响加工表面质量、刀具寿命和加工效率。
下面我们将对白钢铣刀的切削参数进行详细介绍。
二、切削速度切削速度是指刀具在单位时间内切入工件而形成的切屑的线速度。
对于白钢材料，由于其硬度高，一般要求切削速度较低，以避免刀具磨损过快。
切削速度的选择要根据工件材料、刀具材料和加工方式来决定，一般需要通过试验和经验积累来确定最佳的切削速度范围。
三、进给速度进给速度是指刀具在切削时在切削方向上的移动速度。
对于白钢材料的铣削，进给速度应该适当选择，过高的进给速度会导致切削厚度过大，造成刀具受力过大，增加刀具磨损和损坏的风险；而过低的进给速度则会影响加工效率。
需要根据工件材料、刀具材料和切削深度来确定合适的进给速度范围。
四、切削深度切削深度是指刀具在切削时在垂直于刀具旋转轴方向上的切削深度。
对于白钢材料，切削深度应该考虑刀具的刚性和散热性，避免过大的切削深度导致刀具振动过大或者散热不及时而影响加工质量。
切削深度的选择也需要考虑刀具的刃数、切削力和切削热量等因素。
五、切削宽度切削宽度是指切削时刀具在横向方向上的切削宽度。
在铣削加工中，切削宽度的选择需要根据工件形状和尺寸、切削力等因素来确定，主要目的是保证加工表面的质量和提高加工效率。
六、切削冷却液对于白钢铣刀的加工，在切削过程中，通常需要使用切削冷却液来降低切削温度、减少切削热量对刀具和工件的影响。
切削冷却液的喷射方式、喷射位置等也是影响切削参数选择的重要因素。
七、切削参数优化切削参数的优化是一个重要的工作。
通过实验和数据分析，可以对切削参数进行优化，以获得更好的加工表现。
pcd刀片切削参数PCD刀片切削参数PCD刀片是一种具有超硬度和高热稳定性的切削工具，广泛应用于高效精密切削加工中。
为了获得最佳的切削效果，合理选择和控制PCD刀片的切削参数至关重要。
本文将从切削速度、进给速度、切削深度和切削角度四个方面介绍PCD刀片的切削参数。
一、切削速度切削速度是指PCD刀片在单位时间内切削边缘通过的距离。
切削速度的选择应根据被加工材料的硬度、切削方式和刀具磨损情况等因素进行综合考虑。
一般来说，对于高硬度材料，切削速度应较低；对于低硬度材料，切削速度可以适当提高。
在选择切削速度时，还需考虑刀具的耐用性和切削表面质量。
二、进给速度进给速度是指PCD刀片在单位时间内切削边缘与被加工材料之间的相对运动速度。
进给速度的选择应根据被加工材料的硬度、切削方式和刀具磨损情况等因素进行综合考虑。
一般来说，对于高硬度材料，进给速度应较低；对于低硬度材料，进给速度可以适当提高。
进给速度过高会导致切削力过大，影响刀具寿命；进给速度过低则会降低生产效率。
三、切削深度切削深度是指PCD刀片切削时刀具与被加工材料间的垂直距离。
切削深度的选择应根据被加工材料的硬度、切削方式和刀具磨损情况等因素进行综合考虑。
一般来说，对于高硬度材料，切削深度应较小；对于低硬度材料，切削深度可以适当增大。
切削深度过大会导致刀具受力过大，容易断裂；切削深度过小则会降低切削效率。
四、切削角度切削角度是指PCD刀片切削边缘与被加工材料表面之间的夹角。
切削角度的选择应根据被加工材料的硬度、切削方式和刀具磨损情况等因素进行综合考虑。
一般来说，对于高硬度材料，切削角度应较小；对于低硬度材料，切削角度可以适当增大。
切削角度过小会导致刀具受力集中，容易产生刀具磨损和断裂；切削角度过大则会增加切削力和摩擦，影响切削表面质量。
PCD刀片的切削参数包括切削速度、进给速度、切削深度和切削角度。
合理选择和控制这些切削参数可以提高切削效率、延长刀具寿命和提高加工质量。
CBN刀具的切削参数作者单位：郑州华菱超硬材料有限公司一，CBN刀具切削参数的制定方法：粗加工时，应尽量保证较高的金属切除率和必要的刀具耐用度，故一般优先选择尽可能大的切削深度ap，其次选择较大的进给量f，最后根据刀具耐用度要求，确定合适的切削速度。
精加工时，首先应保证工件的加工精度和表面质量要求，故一般选用较小的进给量f和切削深度ap，而尽可能选用较高的切削速度υc。
1，切削深度ap的选择1）切削深度应根据工件的加工余量来确定。
粗加工时，除留下精加工余量外，一次走刀应尽可能切除全部余量。
当加工余量过大，工艺系统刚度较低，机床功率不足，刀具强度不够或断续切削的冲击振动较大时，可分多次走刀。
切削表面层有硬皮的铸锻件时，应尽量使ap大于硬皮层的厚度，以保护刀尖。
2）半精加工和精加工的加工余量一般较小时，可一次切除，但有时为了保证工件的加工精度和表面质量，也可采用二次走刀。
3）多次走刀时，应尽量将第一次走刀的切削深度取大些，一般为总加工余量的2/3~3/4。
4）在中等功率的机床上、粗加工时的切削深度可达8~10mm，半精加工（表面粗糙度为Ra6.3~3.2μm）时，切削深度取为0.5~2mm，精加工（表面粗糙度为Ra1.6~0.8μm）时，切削深度取为0.1~0.4mm。
2，进给量f的选择切削深度选定后，接着就应尽可能选用较大的进给量f。
粗加工时，由于作用在工艺系统上的切削力较大，进给量的选取受到下列因素限制；机床—刀具—工件系统的刚度，机床进给机构的强度，机床有效功率与转矩，以及断续切削时刀片的强度。
半精加工和精加工时，最大进给量主要受工件加工表面粗糙度的限制。
工厂中，进给量一般多根据经验按一定表格选取（详见车、钻、铣等各章有关表格），在有条件的情况下，可通过对切削数据库进行检索和优化。
3，切削速度υc的选择在切削深度ap选定以后，可在保证刀具合理耐用度的条件下，用计算的方法或用查表法确定切削速度υc的值。
加工镍硬铸铁的刀具材料及切削参数镍硬铸铁由于硬度高难加工，并且存在铸造缺陷，在加工过程中常出现刀具不耐磨或崩刀现象，机械制造商一直在寻找可高效加工镍硬铸铁的刀具材料，直到华菱超硬研制出了非金属粘合剂立方氮化硼刀具BN-K1牌号，使高硬度难加工的镍硬铸铁得到解决。
一、加工镍硬铸铁的刀具材料加工镍硬铸铁（如KmTBNi4Cr2）常用刀具材料分别为硬质合金刀具（又称为焊接刀）YS8，YW1；涂层硬质合金刀片；陶瓷刀具。
此类刀具材料在加工镍硬铸铁时，常出现以下问题：硬质合金刀具在加工镍硬铸铁时吃刀深度小，转速慢，经常性的磨刀致使加工量上不去，而在硬化状态下的镍硬铸铁焊接刀YS8，YW1根本加工不动。
陶瓷刀具在加工镍硬铸铁时由于不可避免的铸造缺陷（夹砂，气孔，白口等），陶瓷刀具很容易会呈现崩刃现象。
以上刀具材料加工镍硬铸铁的效果都很不理想。
之后我国华菱超硬通过不断的努力研究实践，并根据以上刀具在加工镍硬铸铁时出现的问题，研制出非金属粘合剂立方氮化硼刀具BN-K1牌号。
华菱超硬非金属粘合剂立方氮化硼刀具BN-K1牌号加工镍硬铸铁的特点：高硬度耐磨性好，红硬性好，使用寿命长；抗冲击性和耐崩损性强，可大余量加工镍硬铸铁不崩刀；干式切削，减少环境污染。
粗加工、精加工均可。
亦可加工高铬合金白口铸铁，高镍铬冷硬铸铁，等温淬火后的球墨铸铁，高合金铸铁等材料。
二、华菱超硬立方氮化硼刀具BN-K1牌号加工镍硬铸铁的切削参数精加工镍硬铸铁时可选择BN-K1牌号，也可选择BN-K10牌号，BN-K10牌号属于焊接式立方氮化硼刀具，吃刀深度控制在0.3mm以内为好，如加工余量小可选择BN-K10牌号；余量≥2mm时选择BN-K1牌号较合适。
三、总结随着现代技术的不断发展，越来越多的如镍硬铸铁类的高硬度铸铁件出现在加工车间，机械制造商一直在寻找可高效高质量的完成工件的刀具材料，对于刀具行业来说，只有不断研制出高质量、高效率的刀具材料或刀具牌号，才能更好的推动中国机械制造商的发展。
d10合金铰刀加工参数d10合金是一种高强度、高硬度的金属材料，常用于制作刀具和刀具零部件。
在加工d10合金铰刀时，需要考虑一些关键的加工参数，包括刀具材料、切削速度、进给速度、切削深度和冷却润滑等。
以下是对这些参数的全面回答：1. 刀具材料，选择合适的刀具材料对于加工d10合金至关重要。
通常情况下，硬质合金刀具是加工d10合金的首选，因为它具有良好的耐磨性和高温硬度。
另外，涂层刀具如TiAlN涂层刀具也可以提高刀具寿命和加工效率。
2. 切削速度，切削速度是指刀具在加工过程中的线速度，通常用米/分钟或英尺/分钟来表示。
对于d10合金的加工，切削速度应该适中，过高会导致刀具磨损过快，过低则会影响加工效率。
具体的切削速度需要根据刀具材料、工件材料和加工情况进行调整。
3. 进给速度，进给速度是指刀具在加工过程中每分钟移动的距离。
合适的进给速度可以保证加工表面质量和加工效率。
过高的进给速度会导致刀具损耗加剧，过低则会影响加工效率。
4. 切削深度，切削深度是指每次切削时刀具进入工件的深度。
对于d10合金的加工，通常需要控制切削深度，避免过大的切削深度导致刀具振动和刀具磨损加剧。
5. 冷却润滑，d10合金的加工会产生大量的热量，因此良好的冷却润滑是非常重要的。
适当的冷却润滑可以降低刀具温度，延长刀具寿命，并且可以改善加工表面质量。
总的来说，加工d10合金铰刀需要综合考虑刀具材料、切削速度、进给速度、切削深度和冷却润滑等多个参数，以确保加工效率和加工质量。
在实际加工中，需要根据具体的加工情况进行调整，不断优化加工参数，以达到最佳的加工效果。

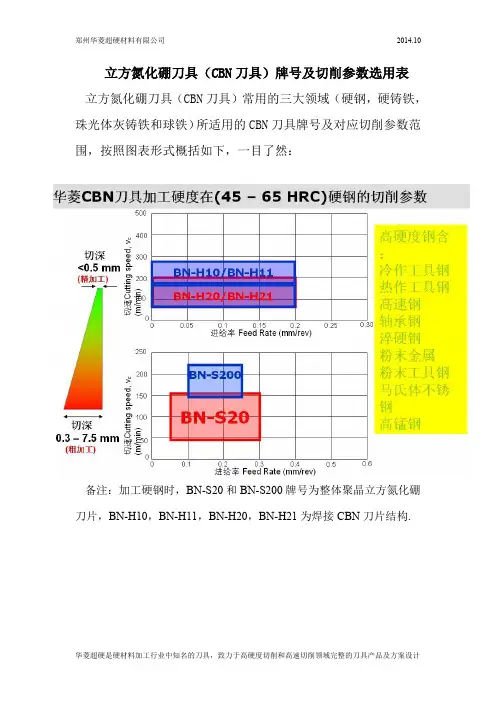

加工高硬度材料的刀具牌号及切削参数
一、华菱超硬刀具加工高硬度材料之高硬度钢件的刀具牌号的性能及切削参数
高硬度钢件车削时，由于工件硬度高，产生的切削热量大，切削力大；造
成硬车刀具磨损过快，或者刀尖容易崩损的现象。
华菱超硬结合以往车削高硬
度合金钢的经验，在立方氮化硼刀具选择及切削参数方面给予以下建议。
BN-S20牌号：粗精车HRC45-79硬度的高硬度合金钢合金钢。
如对热处理
后高硬度W18Cr4V高速钢，Cr12MoV模具钢，GCr15滚动轴承钢，9SiCr工具钢，20Cr，15CrMo，65Mn合金钢材质。
也可对铸态耐磨合金钢ZGMn13进行进行拉
荒粗车，可对热处理高硬度合金钢进行大余量粗车加工进行修复，能承受强断
续切削，是目前广泛使用的一种超硬刀具。
BN-H20牌号：适合高速精车HRC45—HRC68硬度的高硬度合金钢，如对，
40CrMo，20CrMnTi齿轮热后硬车削；BN-H20采用陶瓷基结合剂，导热率更高，适合对热处理后高硬度合金钢工件如淬硬钢，氮化钢，渗碳钢等进行高速精加工。
华菱超硬加工高硬度钢件的切削参数及使用说明：
高硬度度合金钢包含但不局限于淬火钢和耐热合金钢材质，譬如模具材料
最常用的合金钢3Cr2Mo，4Cr5MoV1Si合金钢，硬度一般在HRC45～HRC68之间，部分氮化钢在HRC65以上。
在加工此类高硬度合金钢时，如果加工余量大于0.5mm常采用BN-H20牌号，合金钢加工余量大需要粗精车一把刀加工时采用BN-S20牌号。
二、华菱超硬刀具加工高硬度材料之高硬度铸铁件的刀片牌号及切削参数
铸铁件上的硬质点、气孔、表皮激冷层、夹砂等确实给加工过程带来一些
问题，加快了刀具的磨损或造成刀具破损，特别在流水线上大批量加工铸铁件时，刀具的破损或快速磨损会打乱流水线的工作节拍，降低生产效率；大型铸
铁件表面精加工时，中途换刀会影响加工质量。
由于铸铁件的使用量极大，加
工成本的降低或效率的提高，均能带来相当可观的经济效益。
因而人们便企盼
用更好的刀具材料来车削铸铁件，以降低加工成本或提高加工效率。
如白口铸铁、高铬铸铁材质的矿山、建材、冶金机械配件均为抗磨铸铁。
华菱超硬2007
年推出可粗加工高硬度铸铁刀具牌号BN-K1和BN-S20，自此，CBN刀具在高硬
度铸铁件的粗加工方面取得了突破。
华菱超硬立方氮化硼刀具BN-S10牌号，
BN-S20牌号，BN-K10牌号，BN-K20牌号在加工高硌白口铸铁和冷硬铸铁领域
已经取得很好的效果。
华菱超硬刀具加工高硬度铸铁的切削参数：
三、总结
华菱超硬通过不断的努力研究，不断的为机械制造业研发出高效的刀具刀
具材质，使难加工材料得到很好的解决，对于华菱超硬来说，没有最好的刀具，只有最适合的刀具材料和切削参数，对于刀具行业来说，只要做到这一点，不
仅可为公司获得收益，亦可推动机械制造业的发展。
