输电线路典型性缺陷和隐患
- 格式:ppt
- 大小:969.00 KB
- 文档页数:5
输电线路常见的质量通病及其防治措施随着我国经济的发展,人们对于供电的要求越来越高,电力系统也随之快速发展。
架空输电线路具有远距离输电、面积广等特点,尤其适用于我国城乡电网之中。
由于架空输电线路主要布设在户外,缺少绝缘层的保护,容易损坏,导致电网运输的中断。
因此,要对架空输电线路进行有效的运行维护,提高架空输电线路运行的安全程度和稳定程度。
鉴于此,本文就输电线路常见的质量问题及其防治措施展开探讨,以期为相关工作起到参考作用。
标签:架空输电线路;运行维护;问题;对策无论是建设还是使用,输电线路都在户外展开,这决定了输电线路工作环境比较恶劣,会受到自然因素影响较大。
同时,在人为因素的影响之下,导致输电线路会出现一些故障,导致供电质量受到影响。
如果不能采取有效的措施解决存在的故障问题,极有可能会出现严重损失。
为此,应采取有效的防治措施,确保输电线路能够安全运行。
一、电力施工中输电线路施工质量控制的重要性分析对输电线路的施工质量进行控制不仅保证施工进度,避免出现“赶工期”的情况,还能对工程成本进行有效控制,对提升电力行业的经济效益也有一定作用。
输电线路施工时,为了保障输电线路施工质量,对施工人员的专业技术要求也较高。
施工人员既需要有扎实的专业施工知识,也需要有高超的操作技能,这样才能保证质控目标得以实现。
在施工建设过程中,输电线路的质量对工程成本、进度及安全都有影响。
因此,需要对输电线路施工严格管控,使得工程可顺利安全开展。
二、架空输电线路运行维护中存在的问题(一)架空输电线路周围违章建筑随着我国城市化进程不断加快,架空输电线路的架设位置也会逐渐朝着人口密集区靠近,甚至有少部分架空输电线路会建设在人口较大的中心区域,给人们的生命财产安全造成威胁。
同时,在输电线路附近的防护区域内存在大量违章建筑,导线与建筑之间预留的空间不够大,在违章建筑物规模不断扩大的情况下,架空输电线路的正常运行容易受到影响,同时也给违章建筑区域内生活的居民造成影响。

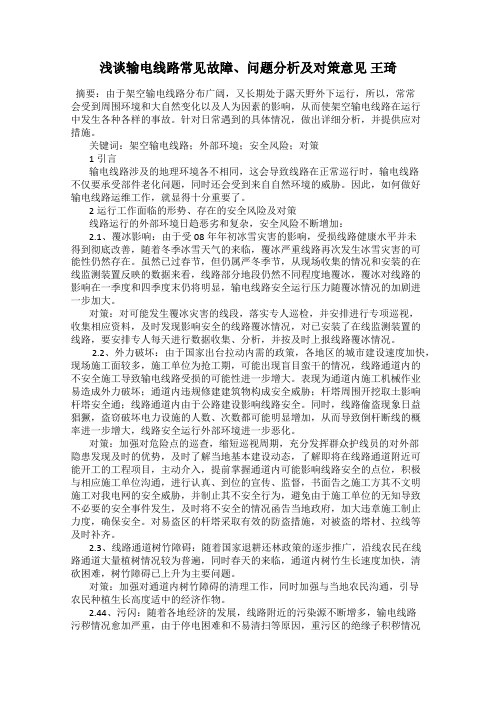

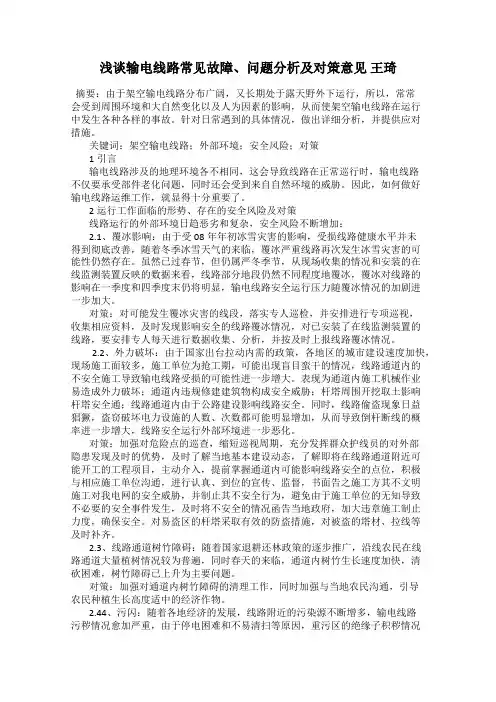

浅谈输电线路常见故障、问题分析及对策意见王琦摘要:由于架空输电线路分布广阔,又长期处于露天野外下运行,所以,常常会受到周围环境和大自然变化以及人为因素的影响,从而使架空输电线路在运行中发生各种各样的事故。
针对日常遇到的具体情况,做出详细分析,并提供应对措施。
关键词:架空输电线路;外部环境;安全风险;对策1引言输电线路涉及的地理环境各不相同,这会导致线路在正常巡行时,输电线路不仅要承受部件老化问题,同时还会受到来自自然环境的威胁。
因此,如何做好输电线路运维工作,就显得十分重要了。
2运行工作面临的形势、存在的安全风险及对策线路运行的外部环境日趋恶劣和复杂,安全风险不断增加:2.1、覆冰影响:由于受08年年初冰雪灾害的影响,受损线路健康水平并未得到彻底改善,随着冬季冰雪天气的来临,覆冰严重线路再次发生冰雪灾害的可能性仍然存在。
虽然已过春节,但仍属严冬季节,从现场收集的情况和安装的在线监测装置反映的数据来看,线路部分地段仍然不同程度地覆冰,覆冰对线路的影响在一季度和四季度末仍将明显,输电线路安全运行压力随覆冰情况的加剧进一步加大。
对策:对可能发生覆冰灾害的线段,落实专人巡检,并安排进行专项巡视,收集相应资料,及时发现影响安全的线路覆冰情况,对已安装了在线监测装置的线路,要安排专人每天进行数据收集、分析,并按及时上报线路覆冰情况。
2.2、外力破坏:由于国家出台拉动内需的政策,各地区的城市建设速度加快,现场施工面较多,施工单位为抢工期,可能出现盲目蛮干的情况,线路通道内的不安全施工导致输电线路受损的可能性进一步增大。
表现为通道内施工机械作业易造成外力破坏;通道内违规修建建筑物构成安全威胁;杆塔周围开挖取土影响杆塔安全通;线路通道内由于公路建设影响线路安全。
同时,线路偷盗现象日益猖獗,盗窃破坏电力设施的人数、次数都可能明显增加,从而导致倒杆断线的概率进一步增大,线路安全运行外部环境进一步恶化。
对策:加强对危险点的巡查,缩短巡视周期,充分发挥群众护线员的对外部隐患发现及时的优势,及时了解当地基本建设动态,了解即将在线路通道附近可能开工的工程项目,主动介入,提前掌握通道内可能影响线路安全的点位,积极与相应施工单位沟通,进行认真、到位的宣传、监督,书面告之施工方其不文明施工对我电网的安全威胁,并制止其不安全行为,避免由于施工单位的无知导致不必要的安全事件发生,及时将不安全的情况函告当地政府,加大违章施工制止力度,确保安全。

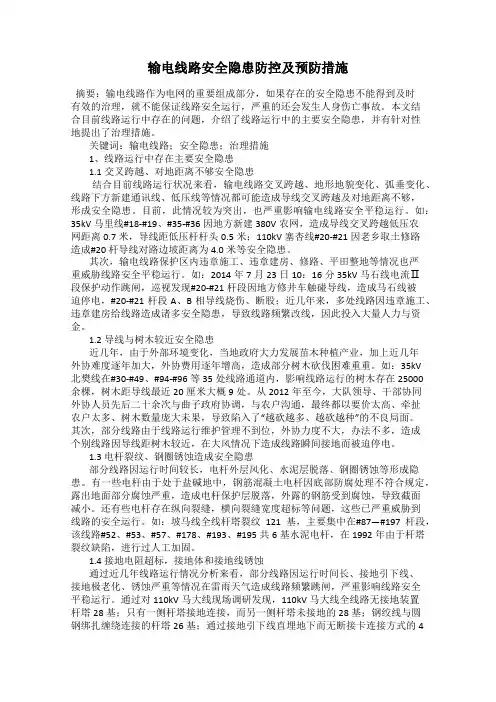

输电线路安全隐患防控及预防措施摘要:输电线路作为电网的重要组成部分,如果存在的安全隐患不能得到及时有效的治理,就不能保证线路安全运行,严重的还会发生人身伤亡事故。
本文结合目前线路运行中存在的问题,介绍了线路运行中的主要安全隐患,并有针对性地提出了治理措施。
关键词:输电线路;安全隐患;治理措施1、线路运行中存在主要安全隐患1.1交叉跨越、对地距离不够安全隐患结合目前线路运行状况来看,输电线路交叉跨越、地形地貌变化、弧垂变化、线路下方新建通讯线、低压线等情况都可能造成导线交叉跨越及对地距离不够,形成安全隐患。
目前,此情况较为突出,也严重影响输电线路安全平稳运行。
如:35kV马里线#18-#19、#35-#36因地方新建380V农网,造成导线交叉跨越低压农网距离0.7米,导线距低压杆杆头0.5米;110kV塞杏线#20-#21因老乡取土修路造成#20杆导线对路边坡距离为4.0米等安全隐患。
其次,输电线路保护区内违章施工、违章建房、修路、平田整地等情况也严重威胁线路安全平稳运行。
如:2014年7月23日10:16分35kV马石线电流Ⅱ段保护动作跳闸,巡视发现#20-#21杆段因地方修井车触碰导线,造成马石线被迫停电,#20-#21杆段A、B相导线烧伤、断股;近几年来,多处线路因违章施工、违章建房给线路造成诸多安全隐患,导致线路频繁改线,因此投入大量人力与资金。
1.2导线与树木较近安全隐患近几年,由于外部环境变化,当地政府大力发展苗木种植产业,加上近几年外协难度逐年加大,外协费用逐年增高,造成部分树木砍伐困难重重。
如:35kV北樊线在#30-#49、#94-#96等35处线路通道内,影响线路运行的树木存在25000余棵,树木距导线最近20厘米大概9处。
从2012年至今,大队领导、干部协同外协人员先后二十余次与曲子政府协调,与农户沟通,最终都以要价太高、牵扯农户太多、树木数量庞大未果,导致陷入了“越砍越多、越砍越种”的不良局面。
输电线路工程施工常见安全隐患1. 引言输电线路工程施工是电力行业中一项重要的工作,它涉及到电力供应的可靠性和质量。
然而,在输电线路工程施工过程中常常会遇到一些安全隐患,如果不及时发现和解决,将可能对施工人员和周围环境造成严重的影响。
本文将讨论输电线路工程施工常见的安全隐患,并提供相应的解决方法,旨在帮助施工人员和相关管理人员更好地避免和应对这些安全风险。
2. 施工现场安全隐患2.1 高空作业输电线路工程施工过程中经常需要进行高空作业,例如塔身安装和绝缘子线夹的更换等。
高空作业存在着坠落、电击、物体打击等风险,必须采取必要的防护措施。
工人必须佩戴合格的安全带,并将其连接到可靠的安全固定点,确保施工过程中的安全。
2.2 电击风险输电线路工程施工过程中,工人与高压电线接触的风险较大。
例如,安装工人可能会接触到带电的导线或设备,造成电击伤害甚至死亡。
为了减少电击风险,施工人员应接受必要的培训,了解高压电线的工作原理和安全操作规程。
同时,必须佩戴适当的绝缘手套和靴子,并使用绝缘工具,确保电流不会通过他们的身体。
2.3 施工车辆安全输电线路工程施工中常常需要使用各种施工车辆,如起重机、吊车等。
然而,如果操作不当,这些施工车辆可能对工人和设备造成伤害。
为了确保施工车辆的安全使用,操作人员必须经过专门培训,并了解相关的操作规程。
此外,必须定期检查和维护施工车辆,确保其在施工过程中始终处于良好的工作状态。
3. 施工材料和设备安全隐患3.1 原材料质量问题在输电线路工程施工中,使用的原材料需要符合相关的标准和规定,以确保施工质量和工程安全。
然而,由于市场上存在着一些低质量和伪劣产品,施工人员必须对原材料进行严格的检查和筛选,避免使用不合格的材料。
3.2 设备故障和损坏输电线路工程中使用的设备如起重机、焊机等如果出现故障或损坏,将会对工程进度和施工质量产生重要影响。
为了减少设备故障和损坏的风险,必须定期检查和保养设备,确保其正常运转。
输电线路存在的安全隐患及治理措施治理措施输电线路是电网的重要组成部分,若输电线路存在的安全隐患不能得到及时、有效的治理,就不可能保证线路的安全运行,不但会危及电网安全运行,还可能造成用户停电,直接影响企业的正常生产、居民的生活用电。
因此,必须坚持不懈地做好输电线路的隐患排查治理工作,切实保证输电设备、设施的完好和安全运行。
l 杆塔1.1 铁塔基础受损部分投运时间较长的线路,其铁塔基础的混凝土表面严重脱落、露筋,钢筋锈(腐)蚀,保护帽严重破裂,基础被洪水严重冲刷,受冲刷侧基础外露;承力拉线、辅助拉线基础缺土严重。
治理措施:修补混凝土基础保护层。
对于可能遭受洪水、暴雨冲刷的杆塔基础,应根据线路所处的环境及季节性灾害发生的规律和特点,采取加固基础、修筑挡水墙和拦(排)水沟,必要时可根据实际情况采取迁移塔位、基础改型等措施,提高基础的牢固性、稳定性和增强抵御外力的能力。
1.2 电杆及铁塔基础冻胀电杆受冻有2种情况:(1)电杆顶未封堵,雨水、雪水进入电杆内形成积水,受冻后膨胀,冻裂电杆根部;(2)电杆埋深不够,在冻土层以上或上卡盘在冻土层内,因冻土膨胀而使电杆上拔。
铁塔基础冻胀的主要原因是基础周围回填土的含水量较大,受冻后造成对基础的危害。
治理措施:封堵电杆顶;减少铁塔基础周围回填土的含水量或换土(如换为碎石及中、粗砂等)。
严格按照GB50233-2005 l10kV~500k V 架空送电线路施工及验收规范对在建线路杆塔基础进行施工和验收。
1.3 电杆裂纹、钢圈锈蚀、倾斜超标(1)部分处于盐碱地中的钢筋混凝土电杆因底部防腐处理不符合规定,露出地面部分腐蚀严重,造成电杆保护层脱落,外露的钢筋受到腐蚀,导致截面减小。
部分电杆存在贯穿}生纵向裂缝,横向裂缝宽度超过0.im,段与段连接钢圈锈蚀严重。
输电线路技术总结:常见隐患与排查方法。
一、输电线路常见隐患1.绝缘击穿绝缘击穿是指高压设备绝缘失效而发生跨越电弧,导致电缆或电线失效。
这种情况通常会造成设备的损坏,并且可能产生火灾等安全事故。
绝缘击穿的原因可能有多种,包括不合理的电压分配、过电压、环境污染、设备老化等因素。
2.地线接触不良地线是保护人员和设备的重要组成部分,在接地系统完好的情况下,可以将不良电流引出地面,从而保护设备和人员的安全。
但是,当地线接触不良时,就会出现很多问题。
例如,当高压设备的绝缘性能发生问题时,电流就会通过地线流向地面。
而如果地线接触不良,就会导致电流无法流通,引发事故。
3.杆塔腐蚀输电线路的杆塔主要用于支撑导线和地线,是整个系统的基础设施之一。
然而,由于杆塔长期暴露在空气中,受到各种自然因素的影响,其腐蚀程度会逐渐加剧。
一旦杆塔遭受腐蚀,就可能发生杆塔失效,导致机械故障或导线跳落等事故。
此外,腐蚀还可能导致杆塔结构变弱,从而影响系统的稳定运行。
4.线缆故障输电线路的线缆是连接各个系统组成部分的关键设备,其质量和性能决定了整个系统的运行效果。
但是,在长期运行中,线缆可能会出现因振动、磨损、高温等因素而引发的故障。
例如,电线可能会断裂,电缆可能会捆绑或折叠,这些故障都会影响设备的正常运行。
二、输电线路排查方法1.定期检查定期检查是排查输电线路隐患的最基本和有效的方法。
在检查过程中,需要对设备的各个部分进行全面检查,包括杆塔、导线、地线、绝缘层等。
特别需要注意的是检查内层导线的断线、股或变形等情况,检查杆塔的腐蚀程度以及电缆的护套是否完好。
对发现的问题及时进行整改,以确保设备的稳定运行。
2.环境监测输电线路的环境对于设备的寿命和性能有着重要的影响。
因此,需要对输电线路所处环境的温度、湿度、灰尘、雨雪等情况进行监测,并做好相应的防护工作。
例如,在高湿度区域的导线上应加装杆塔和杆头的漏电流排放装置,使漏电流能够及时排放,防止设备损坏。
浅析输电线路安全运行中存在隐患及对策输电线路是重要的电力输送设施,对于保障电力供应和社会经济发展至关重要。
然而,在输电线路的安全运行过程中,也存在着诸多的隐患,如果不及时采取措施加以解决,可能会给电网的运行带来不良影响,甚至引起严重事故。
本文将对输电线路安全运行中存在的隐患及对策进行浅析。
一、输电线路安全运行中存在的隐患1.人为因素人为因素是输电线路安全运行中最主要的隐患之一。
在施工、检修、运行、管理等环节中,由于人员的疏忽、操作不当、违章作业等,可能会引发线路设备的损坏、事故的发生。
2.自然灾害自然灾害也是影响输电线路安全运行的一大因素。
如雷击、风灾、冰灾、洪水等,都可能导致线路设备的损坏、短路跳闸等问题。
3.设备老化输电线路设备的老化是隐患之一。
在长时间的使用过程中,设备可能出现损坏、老化等问题,这些问题可能会影响到设备的使用寿命和安全稳定性。
4.电压波动电力系统中,电压波动也是一大问题。
在输电过程中,由于电网负荷变化、电压单元调节不当、线路堵塞等原因,可能会导致电压的波动,对输电线路带来风险。
二、输电线路安全运行的对策1.加强人员培训加强人员培训,提高工作人员的安全意识和操作规范,是保障输电线路安全运行的重要措施。
各级电力管理机构应针对不同岗位,制定相应的操作规范和培训计划,不断提高工作人员的技能和素质。
2.加强设备监测设备监测是保障输电线路安全运行的重要环节,可以有效预防设备老化、故障发生。
电力管理机构应加强线路等设备的巡检和监测,及时发现存在的问题并加以处理。
3.提高电网运行水平电力系统的运行水平,直接关系到输电线路的安全稳定性。
因此,应加强电网的管理与维护,增强电网的应急能力,提高系统停运安全保护水平。
4.完善应急机制在输电线路的安全运行中,应急机制的完善也非常重要。
应随时保持通讯畅通,制定应急预案,充分准备应急物资,做好应急处置工作,确保发生事故后能及时止损,减轻损失和后果。
总之,输电线路安全运行是电力管理的重中之重,各级电力管理机构应高度重视,切实加强线路设备的监测和管理,优化电网运行机制,制定科学合理的应急措施,切实保障电力供应的安全稳定性。

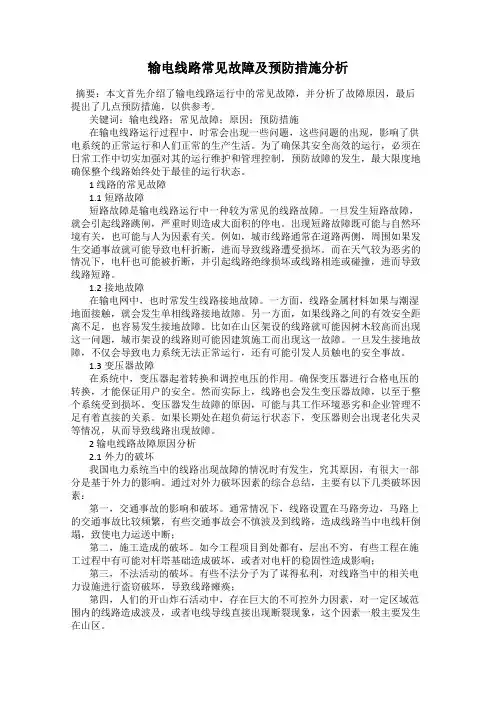

输电线路常见故障及预防措施分析摘要:本文首先介绍了输电线路运行中的常见故障,并分析了故障原因,最后提出了几点预防措施,以供参考。
关键词:输电线路;常见故障;原因;预防措施在输电线路运行过程中,时常会出现一些问题,这些问题的出现,影响了供电系统的正常运行和人们正常的生产生活。
为了确保其安全高效的运行,必须在日常工作中切实加强对其的运行维护和管理控制,预防故障的发生,最大限度地确保整个线路始终处于最佳的运行状态。
1 线路的常见故障1.1短路故障短路故障是输电线路运行中一种较为常见的线路故障。
一旦发生短路故障,就会引起线路跳闸,严重时则造成大面积的停电。
出现短路故障既可能与自然环境有关,也可能与人为因素有关。
例如,城市线路通常在道路两侧,周围如果发生交通事故就可能导致电杆折断,进而导致线路遭受损坏。
而在天气较为恶劣的情况下,电杆也可能被折断,并引起线路绝缘损坏或线路相连或碰撞,进而导致线路短路。
1.2接地故障在输电网中,也时常发生线路接地故障。
一方面,线路金属材料如果与潮湿地面接触,就会发生单相线路接地故障。
另一方面,如果线路之间的有效安全距离不足,也容易发生接地故障。
比如在山区架设的线路就可能因树木较高而出现这一问题,城市架设的线路则可能因建筑施工而出现这一故障。
一旦发生接地故障,不仅会导致电力系统无法正常运行,还有可能引发人员触电的安全事故。
1.3变压器故障在系统中,变压器起着转换和调控电压的作用。
确保变压器进行合格电压的转换,才能保证用户的安全。
然而实际上,线路也会发生变压器故障,以至于整个系统受到损坏。
变压器发生故障的原因,可能与其工作环境恶劣和企业管理不足有着直接的关系。
如果长期处在超负荷运行状态下,变压器则会出现老化失灵等情况,从而导致线路出现故障。
2 输电线路故障原因分析2.1外力的破坏我国电力系统当中的线路出现故障的情况时有发生,究其原因,有很大一部分是基于外力的影响。
通过对外力破坏因素的综合总结,主要有以下几类破坏因素:第一,交通事故的影响和破坏。
输电线路工程危险点分析一、施工过程中可能出现的安全隐患1.高空坠落:输电线路通常需要搭设在高空中,施工人员进行爬线、搭设塔杆等操作易发生坠落事故。
此外,高空作业时可能会遭遇恶劣天气条件,增加了安全风险。
2.电击事故:输电线路运行时常常会产生高压电,一旦施工人员接触到带电设备或线路,就会发生电击事故。
特别是在高温天气下,汗水会增加导电性,造成触电概率增加。
3.塔杆倒塌:输电线路的塔杆通常都是比较高的,施工过程中如果塔杆没有正确固定或者承重力过大导致塔杆倒塌,将会对施工人员造成严重的伤害。
4.反弯力、滑动力:输电线路的工程施工中,钢管拉杆使用不当,没有正确设置反弯力和滑动力而导致杆子折断、滑脱,进而引发事故。
5.物体打击:施工现场常常会有松散的石头、工具等物品,一旦从高空坠落打击到施工人员,将会造成伤害。
二、施工过程中可能出现的环境隐患1.恶劣天气:施工过程中遇到恶劣天气如雷雨、大风等,容易导致塔杆倒塌、工具飞落等事故。
2.高温天气:夏季高温天气下施工易导致施工人员中暑、脱水等健康问题。
3.高山崖壁:部分输电线路工程需要搭设在高山崖壁上,施工人员在这种环境下易受到坠落、滑落等威胁。
三、施工过程中可能出现的人为失误1.操作不规范:施工人员缺乏专业培训和操作技能,容易导致操作不规范,从而引发工作事故。
2.监管不力:施工现场的监管不力、责任不明确,容易导致违章操作和施工人员的安全意识降低。
3.安全设施缺失:施工现场没有明确的安全标识、围挡、护栏等设施,容易导致施工人员违规操作。
为了降低施工过程中的危险点,必须采取有效的预防措施。
首先,施工人员必须接受专业培训,掌握正确的操作技能;其次,施工现场必须设置明确的安全标识和警示牌,以提醒工作人员注意安全;再次,加强施工现场的监管和管理,严格执行相关的安全制度和规范;最后,对于高风险的工程施工,应当采取必要的防护措施,如设置护栏、安全带等。
在输电线路工程中,安全无小事,需要各方的共同努力来降低危险点和工作事故的发生。

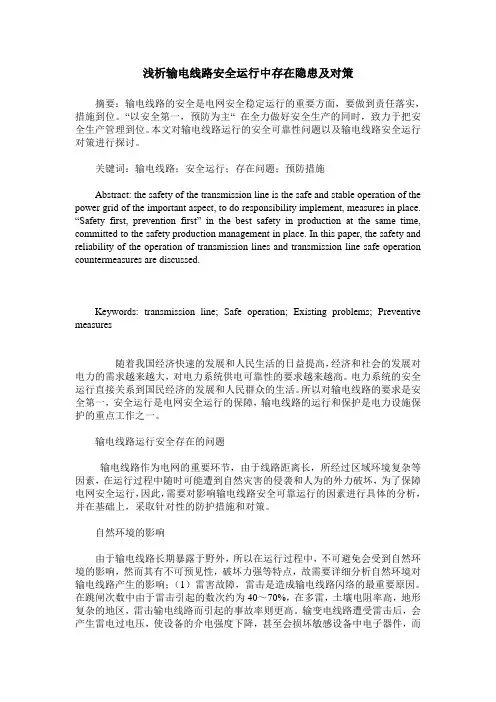

浅析输电线路安全运行中存在隐患及对策摘要:输电线路的安全是电网安全稳定运行的重要方面,要做到责任落实,措施到位。
“以安全第一,预防为主“ 在全力做好安全生产的同时,致力于把安全生产管理到位。
本文对输电线路运行的安全可靠性问题以及输电线路安全运行对策进行探讨。
关键词:输电线路;安全运行;存在问题;预防措施Abstract: the safety of the transmission line is the safe and stable operation of the power grid of the important aspect, to do responsibility implement, measures in place. “Safety first, prevention first” in the best safety in production at the same time, committed to the safety production management in place. In this paper, the safety and reliability of the operation of transmission lines and transmission line safe operation countermeasures are discussed.Keywords: transmission line; Safe operation; Existing problems; Preventive measures随着我国经济快速的发展和人民生活的日益提高,经济和社会的发展对电力的需求越来越大,对电力系统供电可靠性的要求越来越高。
电力系统的安全运行直接关系到国民经济的发展和人民群众的生活。
所以对输电线路的要求是安全第一,安全运行是电网安全运行的保障,输电线路的运行和保护是电力设施保护的重点工作之一。
