配电设备缺陷管理制度范本一、总则1. 为了保障配电设备的正常运行,预防和及时处理配电设备的缺陷问题,确保电网运行的安全稳定,制定本管理制度。
2. 本制度适用于公司内所有配电设备的管理和维护工作。
3. 配电设备缺陷管理必须坚持预防为主、维修为辅,规范操作,加强巡查和维护,确保系统正常运行。
二、配电设备缺陷的分类和处理1. 设备缺陷分类:a. 严重缺陷:对电网运行安全存在重大风险的缺陷,应立即停用设备,并报告上级领导和相关部门。
b. 一般缺陷:对电网运行安全存在一定风险的缺陷,应及时整治,并记录。
c. 轻微缺陷:对电网运行安全影响较小的缺陷,可以在合适的时间进行修复。
2. 设备缺陷处理:a. 严重缺陷:按照相关法规和规定进行停电、维修和检修,并在修复后经过验收合格后才可投入运行。
b. 一般缺陷:由专业人员进行定期巡检、维护和维修。
c. 轻微缺陷:由专业人员进行定期巡检,根据实际需要进行维修。
三、配电设备巡查与维护1. 电网设备巡查:a. 巡查人员应定期巡视配电设备,注意发现设备缺陷并及时上报。
b. 巡查过程中应注意设备运行状态、温度、声音等异常情况,并记录。
2. 电网设备维护:a. 定期对配电设备进行维护保养,如清洁、紧固、润滑、防腐等。
b. 维护过程中必须严格按照操作规程进行,杜绝违规操作。
四、设备缺陷上报和处理流程1. 巡查、维护人员发现设备缺陷后,应及时填写设备缺陷报告,并上报设备管理部门。
2. 设备管理部门收到设备缺陷报告后,应评估缺陷的严重程度,并按照缺陷分类和处理要求进行处理。
3. 设备管理部门应制定缺陷处理计划,并组织专业人员进行维修和修复工作。
4. 维修和修复工作完成后,设备管理部门应进行验收,并记录维修和修复情况。
五、设备缺陷管理的责任和监督1. 设备管理部门负责设备缺陷的管理工作,并落实相关责任人。
2. 设备管理部门应定期召开设备缺陷管理会议,总结经验,解决问题。
3. 公司领导层应加强对设备缺陷管理工作的监督和支持,确保制度执行。
电气设备试验区设备缺陷管理制度是为了保证电气设备试验区内的设备运行安全、可靠、高效而制定的一套管理制度。
下面是一个可能的电气设备试验区设备缺陷管理制度的内容:1. 设备缺陷的定义和分类:- 设备缺陷是指设备存在的功能不正常、性能不稳定、外观损坏等问题。
- 设备缺陷分为三类:一类缺陷为重大缺陷,对设备运行安全造成严重威胁;二类缺陷为一般缺陷,对设备运行安全有一定影响;三类缺陷为轻微缺陷,对设备运行安全影响较小。
2. 设备缺陷管理责任:- 电气设备试验区管理人员负责设备缺陷的管理和整改。
- 设备使用人员负责设备的日常巡检和及时报告设备缺陷。
3. 缺陷发现和报告:- 设备使用人员应每天对设备进行巡检,发现设备缺陷应立即报告设备管理部门,并填写设备缺陷报告单。
- 设备管理部门接到报告后,应及时核实设备缺陷,并确认缺陷的类别和严重程度。
4. 设备缺陷整改:- 设备管理部门应根据设备缺陷的类别和严重程度制定整改计划,并将计划报告给上级主管部门。
- 设备缺陷整改必须及时进行,对于一类缺陷和二类缺陷,应立即停用设备,并进行紧急维修或更换部件;对于三类缺陷,应在合理时间内进行整改。
- 整改完成后,设备管理部门应进行验收,确保设备缺陷已完全修复或消除。
5. 设备缺陷记录和分析:- 设备管理部门应建立健全的设备缺陷记录和分析制度,记录设备缺陷的种类、数量、原因等信息,并进行分析,以便总结经验,改进设备管理工作。
6. 违规处理:- 对于故意瞒报设备缺陷或不配合设备缺陷整改的人员,将视情况给予纪律处分或法律追究。
以上是一个简单的电气设备试验区设备缺陷管理制度的内容,具体的管理制度还需根据实际情况进行补充和完善。
电力设备缺陷的分类标准电力设备缺陷可以根据不同的特征和表现进行分类。
下面是一种常见的分类标准,用于描述电力设备缺陷。
一、根据故障类型分类1. 短路故障:指电力设备中两个或多个不应相连的电源之间或电源与接地之间(电源不应与接地之间相连)电位相等的过程。
2. 开路故障:指电力设备中电路完全断开或发生间断的故障。
3. 漏电故障:指电力设备中电流通过不同于预期路径的方式流失的故障。
4. 过电压故障:指电力设备中电压超过正常运行范围的故障。
5. 欠电压故障:指电力设备中电压低于正常运行范围的故障。
6. 过载故障:指电力设备负荷超过额定容量的故障。
7. 隔离失效故障:指电力设备中的绝缘性能下降或丧失的故障。
8. 其他故障:指不能归类在上述故障类型的其他电力设备缺陷。
二、根据故障位置分类1. 输电线路故障:指输电线路中出现的故障,如短路、开路等。
2. 变电站设备故障:指变电站中的设备出现的故障,如变压器故障、断路器故障等。
3. 配电房故障:指配电房中出现的故障,如开关柜故障、接触器故障等。
4. 用电设备故障:指用电设备中出现的故障,如电机故障、电器故障等。
三、根据故障原因分类1. 设备老化故障:指由于设备长时间使用、疲劳、磨损等原因导致的故障。
2. 施工缺陷故障:指由于施工不当、操作错误等原因导致的故障。
3. 设备质量问题故障:指由于设备制造质量问题导致的故障。
4. 外部因素引起的故障:指由于天气、环境等外部因素导致的故障,如雷击、冰雪侵害等。
5. 其他原因引起的故障:指不能归类在上述原因中的其他故障。
以上分类标准仅供参考,实际分类可以根据具体情况进行调整和扩展。
对于电力设备缺陷的分类有助于故障诊断、维护管理和预防控制,提高电力设备的可靠性和安全性。

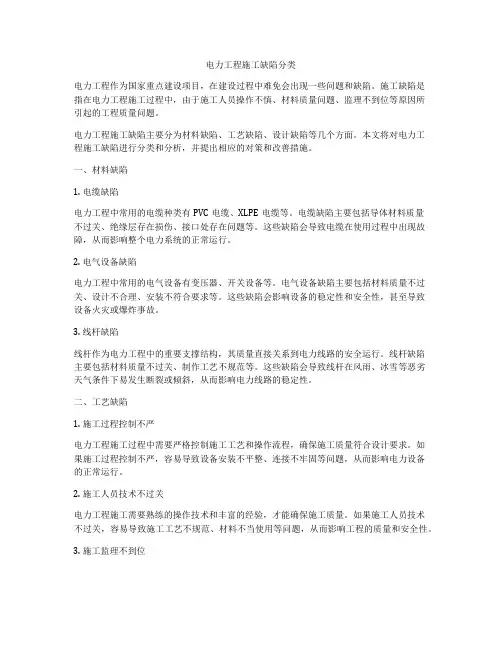

电力工程施工缺陷分类电力工程作为国家重点建设项目,在建设过程中难免会出现一些问题和缺陷。
施工缺陷是指在电力工程施工过程中,由于施工人员操作不慎、材料质量问题、监理不到位等原因所引起的工程质量问题。
电力工程施工缺陷主要分为材料缺陷、工艺缺陷、设计缺陷等几个方面。
本文将对电力工程施工缺陷进行分类和分析,并提出相应的对策和改善措施。
一、材料缺陷1. 电缆缺陷电力工程中常用的电缆种类有PVC电缆、XLPE电缆等。
电缆缺陷主要包括导体材料质量不过关、绝缘层存在损伤、接口处存在问题等。
这些缺陷会导致电缆在使用过程中出现故障,从而影响整个电力系统的正常运行。
2. 电气设备缺陷电力工程中常用的电气设备有变压器、开关设备等。
电气设备缺陷主要包括材料质量不过关、设计不合理、安装不符合要求等。
这些缺陷会影响设备的稳定性和安全性,甚至导致设备火灾或爆炸事故。
3. 线杆缺陷线杆作为电力工程中的重要支撑结构,其质量直接关系到电力线路的安全运行。
线杆缺陷主要包括材料质量不过关、制作工艺不规范等。
这些缺陷会导致线杆在风雨、冰雪等恶劣天气条件下易发生断裂或倾斜,从而影响电力线路的稳定性。
二、工艺缺陷1. 施工过程控制不严电力工程施工过程中需要严格控制施工工艺和操作流程,确保施工质量符合设计要求。
如果施工过程控制不严,容易导致设备安装不平整、连接不牢固等问题,从而影响电力设备的正常运行。
2. 施工人员技术不过关电力工程施工需要熟练的操作技术和丰富的经验,才能确保施工质量。
如果施工人员技术不过关,容易导致施工工艺不规范、材料不当使用等问题,从而影响工程的质量和安全性。
3. 施工监理不到位施工监理是保障电力工程施工质量的重要环节,如果监理不到位,容易导致施工过程中出现偷工减料、违规操作等问题,从而影响工程的整体质量和安全性。
三、设计缺陷1. 设计不合理电力工程设计需要充分考虑工程的可行性和稳定性,如果设计不合理,容易导致工程中出现设备过载、线路容量不足等问题,从而影响工程的正常运行。
电气设备缺陷管理制度与电气设备试验区事故及故障处理制度一、电气设备缺陷管理制度(一)目的为了加强对电气设备缺陷的管理,及时发现和消除设备缺陷,确保电气设备的安全、稳定运行,特制定本制度。
(二)适用范围本制度适用于公司内所有电气设备的缺陷管理。
(三)缺陷定义电气设备缺陷是指电气设备在运行或备用中,出现的影响设备正常运行或存在安全隐患的异常情况,包括设备的零部件损坏、老化、性能下降、绝缘不良、接触不良等。
(四)缺陷分类1、一般缺陷:指对设备安全运行影响较小,短期内不会发展成为严重缺陷,且不需要立即处理的缺陷。
2、严重缺陷:指对设备安全运行有较大影响,可能发展成为紧急缺陷,需要尽快安排处理的缺陷。
3、紧急缺陷:指直接威胁设备安全运行,随时可能导致设备故障或事故,必须立即处理的缺陷。
(五)缺陷发现与报告1、运行人员在设备巡视、操作、维护过程中,应认真检查设备,及时发现设备缺陷。
2、发现设备缺陷后,运行人员应立即填写设备缺陷记录,详细描述缺陷的情况,包括缺陷的部位、现象、发现时间等。
3、设备缺陷记录应及时上报给设备管理部门,一般缺陷应在当天上报,严重缺陷和紧急缺陷应立即上报。
(六)缺陷评估与处理1、设备管理部门接到设备缺陷报告后,应组织相关人员对缺陷进行评估,确定缺陷的类别和处理方案。
2、对于一般缺陷,应列入设备维护计划,在规定的时间内进行处理。
3、对于严重缺陷,应制定临时防范措施,并尽快安排处理。
4、对于紧急缺陷,应立即组织人员进行处理,必要时可采取紧急停电措施,确保设备和人员的安全。
(七)缺陷处理流程1、缺陷处理前,应办理相应的工作票和安全措施,确保处理工作的安全。
2、处理人员应按照处理方案,认真进行缺陷处理工作,确保处理质量。
3、缺陷处理完成后,处理人员应填写缺陷处理记录,详细描述处理过程和结果。
4、设备管理部门应组织对缺陷处理结果进行验收,验收合格后,设备方可投入运行。
(八)缺陷跟踪与统计分析1、设备管理部门应建立设备缺陷跟踪台账,对缺陷的发现、报告、评估、处理、验收等过程进行全程跟踪。
电力设备缺陷管理制度规定电力设备缺陷管理制度规定为了加强设备缺陷管理,保持设备健康水平,应制定规范的电力设备缺陷管理制度。
下面店铺为大家整理了有关电力设备缺陷管理制度的范文,希望对大家有帮助。
电力设备缺陷管理制度规定11.总则设备缺陷是危及电力系统安全运行的重要因素之一。
及时准确地发现、消除缺陷是保证安全生产的重要措施。
为使设备缺陷从发现到消除的全过程实现闭环管理,而制订本制度。
2.设备缺陷定义:具有下列情况之一者,称有缺陷设备。
2.1设备零部件损坏、老化、缺少,技术性能不良,以致不能在额定参数下运行或安全构成威胁者;2.2由于外界原因,形成威胁设备安全运行的现象;2.3按设备定级不能评为一类设备者。
3.设备缺陷的分类:3.1紧急缺陷(I类缺陷):己导致设备退出运行或随时可能导致事故需立即处理者;3.2重要缺陷(II类缺陷):缺陷比较严重,但在运行人员、试验人员的监视下,在短期内尚不致造成事故者;3.3一般缺陷(III类缺陷):对安全威胁不大,允许在下一个月度季度检修计划中予以消除者。
4.职责和分工:4.1变电所运行人员:4.1.1对当班发现的缺陷、其它专业人员发现并记录在各专业记录簿中的缺陷,都应录入生产MIS网缺陷记录。
4.1.2对缺陷的严重程度作出判断,定出缺陷的性质、类别。
4.1.3对紧急缺陷、严重缺陷,应同时汇报变电工区和区调值班员。
220kV设备缺陷,如危及系统安全,需立即改变省调管辖设备的运行方式等紧急情况,变电值班员可先直接回报省调。
4.1.4对危及安全需做紧急处理的缺陷,按有关规程要求,进行紧急处理,以防发展为事故。
4.1.5 缺陷消除前,负责运行监视,做好事故予想。
4.1.6当检修人员消缺完毕,应对消缺情况进行检查验收;工作负责人、值班负责人分别在缺陷记录上签名,作为该项缺陷己消除的依据。
4.1.7 每月末,将变电所未消缺的紧急缺陷、严重缺陷,汇总报变电工区。
4.2值班调度员:4.2.1对紧急缺陷、重大缺陷,应立即回报生产安全部及公司领导。
架空输电线路缺陷管理办法输电线路设备,是传送电能的重要通道。
运行单位按有关规程对输电线路及设备进行定期和不定期的巡视和监护,及时发现线路缺陷,并组织人员及时消除,确保我局输电线路的安全运行。
为了线路缺陷或隐患不致遗漏,线路巡视责任人在现场将缺陷记录下来,并进行整理分类,提供给相关部门和有关领导查阅处理,确保电网正常运行,特制立架空输电线路缺陷管理办法:一、缺陷分类输电线路设备超出设计和运行规范标准,就是输电线路的缺陷。
设备缺陷分为线路本体、附属设施缺陷和外部缺陷三类,并按一般缺陷、重大缺陷、紧急缺陷三个级别进行管理。
设备本体缺陷:指组成线路本体的构件、附件、零部件,包括基础、杆塔、导地线、绝缘子、金具、接地装置等本身的缺陷。
附属设施缺陷:附加在线路本体上的各类标志牌、警告牌及各种技术监测设备出现的缺陷。
外部隐患:指外部环境变化对线路安全运行已构成某种潜在性威胁的情况(如在保护区内新建房屋、植树竹、堆物、取土、线下施工车辆作业等对线路造成的影响)。
一般缺陷:指线路虽有缺陷,但在一定期间对线路的正常运行影响不大,此类缺陷应列入年、季度检修计划中加以消除。
重大缺陷:指缺陷对线路运行有严重威胁,短期内线路尚可维持运行。
此类缺陷应在短时间内消除,消除前须加强监视。
紧急缺陷:指缺陷已危及到线路安全运行,随时可能导致线路事故的发生。
此类缺陷必须尽快消除,或临时采取可以确保安全的技术措施进行处理,随后彻底消除。
二、缺陷的管理(一)缺陷处理的一般要求1、一般缺陷:一经查到,如能立即消除,可不作为缺陷对待,如发现个别螺栓松动,当即已经用拧紧。
如不能立即消除,应作为缺陷将其记录下来,并应填入缺陷记录中履行正常缺陷管理程序。
2、重大缺陷:一经发现,巡视人员应立即报告班长、线路专责或生技科长,由线路专责或生技科长及时报告生产副局长审查,然后书面报告电业局生技部,电业局生技部核实后安排相关单位尽快处理消除缺陷。
3、紧急缺陷:一经发现,应立即报本单位安生科和电业局生技部、安监部,经分析、鉴定确认为“紧急缺陷”,应确定处理方案或采取临时的安全技术措施,供电局或线路工区应立即按所定方案进行处理。
电力高压输电线路缺陷检测与诊断技术研究随着电力供应的不断增长和电网规模的扩大,对电力高压输电线路的安全和可靠性要求也越来越高。
故障的发生不仅会导致供电中断,还会给人们的生活和生产带来严重影响。
因此,电力高压输电线路的缺陷检测与诊断技术研究变得十分重要。
本文将就现有的电力高压输电线路缺陷检测与诊断技术进行探讨,并介绍一些创新性技术的应用。
一、高压输电线路的缺陷类型及检测方法1.缺陷类型高压输电线路的缺陷主要包括导线弯曲、接触不良、绝缘子污秽、杆塔倾斜等。
这些缺陷可能导致电流的不正常通过,影响电力的传输效率,甚至引发设备的故障。
2.缺陷检测方法目前,常用的高压输电线路缺陷检测方法包括巡视法、红外线热成像法、电缆绝缘监测法和声发射监测法等。
巡视法是最常见也是最传统的检测方法之一。
巡视人员通过定期对高压输电线路进行巡视,观察线路杆塔的外观和附件设备的状态,以及线路周围的环境情况。
这种方法虽然简单,但工作量大,缺乏及时准确的故障判断能力。
红外线热成像法通过测量电力设备表面的温度分布,检测其是否存在异常情况。
这种方法可以快速发现导线接触不良、过载和过热等问题,但对其他缺陷类型的检测效果较差。
电缆绝缘监测法是一种非接触性的检测方法,通过测量设备间的电压和电流差值,判断电缆绝缘的情况。
这种方法对线路绝缘子的检测有较好的效果,但对其他缺陷类型的检测能力有限。
声发射监测法通过监听线路上的声音信号,判断设备是否存在缺陷。
这种方法可以实时监测线路上的缺陷情况,对各种类型的缺陷都有一定的检测能力。
二、创新性技术的应用近年来,随着科技的不断发展,一些创新性技术开始逐渐应用于电力高压输电线路的缺陷检测与诊断中。
以下是其中几个典型的技术:1.无损检测技术无损检测技术通过对高压输电线路的材料特性进行测试,无需对设备进行破坏性检测,从而实现对设备潜在缺陷的检测和评价。
目前,无损检测技术主要包括超声波检测、X射线检测、涡流检测等。
这些技术可以快速准确地检测出线路的各种缺陷,并提供诊断报告,有助于降低维修成本和提高线路的可靠性。

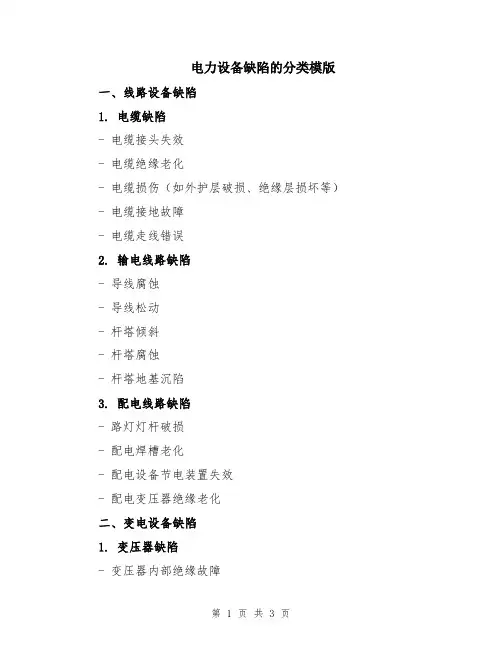

电力设备缺陷的分类模版
一、线路设备缺陷
1. 电缆缺陷
- 电缆接头失效
- 电缆绝缘老化
- 电缆损伤(如外护层破损、绝缘层损坏等)- 电缆接地故障
- 电缆走线错误
2. 输电线路缺陷
- 导线腐蚀
- 导线松动
- 杆塔倾斜
- 杆塔腐蚀
- 杆塔地基沉陷
3. 配电线路缺陷
- 路灯灯杆破损
- 配电焊槽老化
- 配电设备节电装置失效
- 配电变压器绝缘老化
二、变电设备缺陷
1. 变压器缺陷
- 变压器内部绝缘故障
- 冷却系统失效
- 变压器绝缘老化
- 变压器接地故障
2. 开关设备缺陷
- 断路器分合闸故障- 继电器失效
- 开关装置松动
3. 避雷器缺陷
- 避雷器击穿
- 避雷器老化
4. 电抗器缺陷
- 电抗器绝缘失效
- 电抗器电容损坏
三、发电设备缺陷
1. 发电机缺陷
- 发电机绝缘失效
- 发电机轴承损坏
- 发电机冷却系统失效- 发电机励磁系统故障2. 发电机变速器缺陷- 变速器齿轮损坏
- 变速器润滑系统失效
3. 发电机控制系统缺陷
- 发电机自动控制装置失效
- 发电机保护装置失效
四、其他电力设备缺陷
1. 输电设备维护缺陷
- 接触线清扫不及时
- 设备涂漆脱落
- 环境清理不彻底
2. 电网检测设备缺陷
- 检测仪器失灵
- 数据采集系统故障
3. 输电线路防护设备缺陷
- 防鸟设施破损
- 防护网腐蚀
- 防护挡板松动
以上是电力设备缺陷的分类模板,可以根据具体情况进行补充和修改,以适应不同的实际应用场景。
设备缺陷范围及分类标准A.1设备缺陷管理范围一一变电站一、二次设备;一一防止电气误操作的闭锁装置;一一通讯、远动、计量系统及其辅助设备:一一变电设备构架、基础、电缆沟道;一一生产性建筑物、照明、给排水、通风、消防、保安系统;一一电力电缆及附件;一一架空线路、架空地线、绝缘子、金具、杆塔、拉线及基础;一一线路防护及交叉跨越;一一防雷保护装置、接地引下线和接地装置:一一配电设备:一一可能影响系统安全运行的其它因素术语和定义。
A.2设备缺陷的分类监控。
3.通讯电源故障,直流48V电源无输出。
4.站内电话小总机失灵,电话全不通。
5.保护通道设备故障,造成保护无通道运行;如二套光端机全停、带保护接口的光纤设备、带保护接口的500kV载波设备故障等。
L设备主保护直流消失、装置异常。
2.一次设备的主保护装置异常、设备处于无主保护状态:如母线的差动保护、主变的差动保护、线路的双重高频保护或双重光纤纵差等失灵或被闭锁。
3.CT断线告警4.保护的通道设备异常或故障,如:高频收发讯机、结合滤波器、载波机故障,光纤光缆损坏、收信裕度下降3dB及以上、线路纵差导引线电缆短路断线接地等,致使线路处于无主保护状态。
5.保护的电压回路异常:失去电压或断线。
6.二次回路异常,不能有效控制断路器的分合,如:跳闸出口中间继电器断线、控制回路断线等。
7.保护屏指示灯异常,如双母线差动保护运行位置指示等、备自投备用线路有压指示灯。
整定值与有效整定通知单不符结合滤波器接地引卜.线完全断裂。
8.投入跳闸的非电量保护,非电量仪器、仪表(如温度表、3.微机监控的维护工作站(工程师站)故障。
4.监控系统UPS电源故障。
5.保护通道设备部分盘故障,但通道仍在运行中。
6.站内小总机部分话路故障。
7.非保护用光纤、微波、载波设备故障。
8.监控系统与保护装置通讯异常1.故障录波仪告警或异常。
2.故障录波后台故障。
3.二套主保护中的一套异常,不能正常运行。
隐患(缺陷)分类和定性(低压线路)——摘自《供电所标准化管理工作实用手册》第二章为了掌握正在运行的线路、设备存在的问题,以便按轻、重、缓、急消除缺陷。
供电所应加强线路设备的缺陷管理,提高线路和设备的健康水平,保障电力设备的安全运行。
一、设备缺陷信息的来源1.在巡视检查中发现缺陷。
2.接到缺陷报告得知的缺陷。
3.检测、试验时发现的缺陷。
二、设备缺陷分类及定性1.设备缺陷根据其严重程度一般分为一般缺陷、重大缺陷和紧急缺陷三类:1.1一般缺陷:是指对近期安全运行影响不大的缺陷。
可列入年、季检修计划或日常维护工作中去消除。
1.2重大缺陷:是指缺陷比较严重,但设备仍可短期继续安全运行。
该缺陷应在短期内消除,消除前应加强监视。
1.3紧急缺陷:是指严重程度已使设备不能继续安全运行,随时有可能导致发生事故或危及人身安全的缺陷,必须尽快消除或采取必要的安全技术措施临时处理。
2.设备缺陷定性2.3低压线路缺陷2.3.1一般缺陷(1)杠塔基础缺土或因上拨,使杆塔基础埋深小于设计埋深的5/6。
(2)水泥杆倾斜;直线秆的杆稍位移大于秆稍直径的1/2;转角杆的杆稍位移大于秆稍直径。
(3)水泥杆纵向裂纹长度超过1.5m,宽度超过2mm;横向裂纹超过2/3周长,宽度超过1mm。
(4)水泥杆露筋、流铁锈水、保护层脱落、酥松。
(5)电杆上的金具轻微锈蚀。
(6)线路无名称杆号或名称杆号牌不清晰。
(7)拉线或拉线棒锈蚀截面达到20%以上。
(8)拉线松弛。
(9)拉线对各部距离不符合规程规定。
(10)楔形线夹、UT线夹装反或UT型缺少被螺帽。
(11)穿越导线的拉线无绝缘子。
(12)拉线地锚坑严重缺土。
(13)单一金属导线截面损伤为总面积的17%以下。
(14)钢芯铝线的铝线断股或损伤为总面积的25%以下。
(15)不同金属、不同规格、不同结构的导线在同一个耐张段内导线有松股。
(16)导线接头接点有点轻微烧伤并不在发展。
(17)导线接头长度小于规定值。
附录E:缺陷分类分级管理根据输变电设备运行管理标准中设备缺陷的分类原则,设备缺陷按其严重程度分为紧急、重大、一般。
1.一般缺陷:是指对近期安全运行影响不大的缺陷,可列入年、季检修计划或日常维护工作中去消除2.重大缺陷:是指缺陷比较严重,但设备仍可短期继续安全运行,该缺陷应在短期内消除,消除前应加强监视3.紧急缺陷; 是指严重程度以使设备不能继续安全运行,随时可能导致发生事故或危及人身安全的缺陷,必须尽快消除或采取必要的安全技术措施进行临时处理根据供电系统常用电气设备运行状况中的缺陷进行整理,对缺陷现状进行分类分级管理,并制定缺陷处理计划及措施,跟踪缺陷处理进度、完成情况,对已处理缺陷及时进行关闭,规范化管理设备缺陷,参照设备缺陷分类分级实施细则。
1 变电站设备缺陷分类标准1.1 变压器(消弧线圈、接地变、站用变、电抗器参照执行)51.2 断路器71.3 隔离开关81.4 母线101.5 防雷设备101.6 电力电缆111.7 控制电缆121.8 继电器131.9 表计141.10 电力电容器151.11 电压、电流互感器、耦合电容器、阻波器161.12 继电保护及自动装置171.13 直流设备201.14 土建部分211.15 变电其它设备222 通讯、计算机、远动、消防系统分类标准232.1 通讯232.2 计算机系统252.3 远动部分262.4 消防系统273 电力线路设备缺陷分类标准283.1 导线及架空地线283.2 绝缘子及金具293.3 杆塔313.4 横担323.5 拉线333.6 柱上开关333.7 配电变压器及令克343.8 避雷器35 3.9 接地装置35 3.10 线路电力电缆36附件1:设备缺陷记录25 附件2:线路缺陷记录261 变电站设备缺陷分类分级标准1.1变压器(消弧线圈、接地变、站用变、电抗器参照执行)1.1.1紧急缺陷1.1.1.1绝缘油不合格或呈酸性、水份严重超标、气相色谱分析重要指标超标或有明显隐患,油中烃类、氢气产气速率超过10%/月或0.25ml/h(开放式)和0.5ml/h(密封式);1.1.1.2内部有异常响声,套管严重破损、裂纹、有严重放电声,套管漏油,油位超过下限,密封失效,套管tanδ明显增长且超标,电容量与出厂值差别超出±5%;1.1.1.3引线或桩头过热发红(超过95℃);1.1.1.4电气预防性试验主要项目不合格;1.1.1.5测温装置全部损坏或失灵(220千伏及以上的油温温度计);1.1.1.6压力释放阀误动;1.1.1.7主变压器强油循环冷却器全停或失灵一半以上,影响出力或威胁安全运行;1.1.1.8潜油泵及油流继电器失灵;1.1.1.9本体漏油严重或大量喷油,油面低到—30℃油面线以下、油枕看不见油位;1.1.1.10变压器有载调压开关动作异常,极限位置不能闭锁,操作卡阻或跳档,滑档、指示动作不可靠,接触电阻不符合要求;1.1.1.11气体继电器内有气、漏油;1.1.1.12安全口隔膜或玻璃破碎1.1.1.13铁芯或外壳接地不良,接地电流不合格,串接电阻后仍不能满足运行要求,并有发展的趋势;1.1.1.14电抗器混凝土支柱有裂纹、支持瓷瓶有损伤;1.1.1.15电抗器线圈表面有树枝状放电现象。
电力设备缺陷的分类标准Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电力设备缺陷的分类标准1、紧急缺陷变电部分设备接头发热烧红、变色。
设备瓷件有明显裂缝。
设备内部有明显的放电声或异音。
设备的绝缘、温升等技术参数超过极限值。
主设备与地网没有可靠连接。
外绝缘有严重放电现象。
高、低压室、开关柜防小动物措施失效。
变压器冷却装置故障严重,影响出力或威胁安全运行。
分接开关操作卡阻或跳档。
铁芯接地电流不合格,串接电阻后仍不能满足运行要求,并有发展的趋势。
本体漏油严重或大量喷油。
套管漏油,套管油位超过下限,密封失效。
主变油箱进水。
潜油泵损坏,金属物可能进入油箱。
电气及油试验结果严重超标。
高压断路器操动机构有卡涩,运行中有拒合、拒分或误合、误分的现象,储能元件损坏,液(气)压机构的压力超出闭锁限额,油开关严重漏油或大量喷油,不能保证安全运行者;开关短路开断电流不能满足运行要求,又无保证安全运行的措施,额定电流小于负荷电流者。
SF6开关设备的SF6气体质量不合格,或有严重漏气,其压力低于制造厂规定的下限。
真空开关的真空泡有裂纹或严重漏气者。
真空开关的真空泡失去光泽、发红。
液(气)压机构油(气)泵频繁启动,打压间隔时间小于10分钟,连续5次及以上者。
断路器辅助接点、液(气)压闭锁接点失灵。
断路器绝缘拉杆脱落。
刀闸、母线瓷件有破裂,刀闸触头铸铝件部分有裂纹。
刀闸严重锈蚀,以致操作卡阻,不能正常停送电。
母线一串绝缘子串上零值或破损瓷瓶片数110kV 3片、220kV 4片、500kV 4片及以上者。
电压互感器、电流互感器、电容式电压互感器、耦合电容器、阻波器漏(气)油严重或大量喷油。
电压互感器二次回路失压、电流互感器二次回路开路。
电容式电压互感器、耦合电容器本体滴油。
阻波器拉杆脱落。
电容器、电抗器电容器外壳严重变形、漏油或大量喷油、过热。
电抗器线圈严重变形,外绝缘有损伤。
输电设备缺陷标准为了加强输电设备缺陷管理,保证线路安全、经济运行,对设备紧急、重大、一般缺陷分类。
根据巡线人员在巡线中所报缺陷的尺度进行综合,结合运行实践和有关规定,制定统一标准。
以便巡线人员按标准准确判断缺陷。
一、紧急缺陷:紧急缺陷:指缺陷已使设备不能继续完全运行,随时可能导致事故发生,必须尽快消除或采取必要的安全技术措施进行处理。
1、树障:在考虑了最大风偏的情况下当架空电力线路与各种树木,经济作物之间的距离小于下列数值时,报紧急缺陷。
2、杆塔:(1)铁塔严重锈蚀,主材弯曲、继裂、螺栓松动,铆焊处裂纹、开焊。
塔身倾斜度(挠度)大于15‰,铁塔主斜材差一根以上,斜材差十根以上,单个联板差螺栓25%以上。
(2)水泥杆产生腐蚀脱落,钢筋外露。
杆身倾斜度大于20‰。
(3)横担歪斜度大于15‰。
(4)杆塔基础严重裂纹,损伤,下沉或上拨,护基严重沉塌或被冲刷。
3、导线、钢绞线(包括避雷线、藕合地线)(1)导线钢芯断股。
严重锈蚀。
铝股损伤截面超过铝股总面积25%。
(2)钢绞线严重锈蚀,断股损伤截面超过总面积17%。
(3)拉线基础护基严重沉塌或被冲刷。
拉线单个UT线夹差螺帽2个以上,拉线损伤截面各超过总面积15%。
主拉棒锈断一根及以上。
4、绝缘子金具:(1)绝缘子表面裂纹、击穿、开焊、无开口销、弹簧销或代用。
二、重大缺陷:重大缺陷:指缺陷比较重大,但设备仍可在一定时期内继续运行,应在短期内销除,消除前加强监视。
1、树障:在考虑线路最大风偏时架空线路与各种树木,经济作物的距离小于下列数值:2、杆塔:(1)铁塔锈蚀,主材弯曲,螺栓松动,塔身倾斜度(挠度)大于15‰。
差材5根以上。
(2)水泥腐蚀脱落,裂纹宽度超过0.1mm,杆身倾斜度大于15‰。
(3)横担歪斜度大于10‰。
(4)杆塔基础损伤,护基被冲刷。
3、导线、纲绞线(包括避雷线、藕合地线、拉线)(1)导线断股损伤截面超过总面积7%。
(2)钢绞线断股损伤截面超过总面积5%。
隐患(缺陷)分类和定性(10kV线路)——摘自《供电所标准化管理工作实用手册》第二章为了掌握正在运行的线路、设备存在的问题,以便按轻、重、缓、急消除缺陷。
供电所应加强线路设备的缺陷管理,提高线路和设备的健康水平,保障电力设备的安全运行。
一、设备缺陷信息的来源1.在巡视检查中发现缺陷。
2.接到缺陷报告得知的缺陷。
3.检测、试验时发现的缺陷。
二、设备缺陷分类及定性1.设备缺陷根据其严重程度一般分为一般缺陷、重大缺陷和紧急缺陷三类:1.1一般缺陷:是指对近期安全运行影响不大的缺陷。
可列入年、季检修计划或日常维护工作中去消除。
1.2重大缺陷:是指缺陷比较严重,但设备仍可短期继续安全运行。
该缺陷应在短期内消除,消除前应加强监视。
1.3紧急缺陷:是指严重程度已使设备不能继续安全运行,随时有可能导致发生事故或危及人身安全的缺陷,必须尽快消除或采取必要的安全技术措施临时处理。
2.设备缺陷定性2.1 10kV架空配电线路缺陷2.1.1一般缺陷(1)杠塔基础缺土或因上拨,使杆塔基础埋深小于设计埋深的5/6。
(2)水泥杆倾斜;直线秆的杆稍位移大于秆稍直径的1/2;转角杆的杆稍位移大于秆稍直径。
(3)水泥杆纵向裂纹长度超过1.5m,宽度超过2mm;横向裂纹超过2/3周长,宽度超过1mm。
(4)水泥杆露筋、流铁锈水、保护层脱落、酥松。
(5)铁塔基础保护帽酥松、锈蚀。
(6)线路无名称杆号、相位牌、警告牌或名称杆号、相位牌、警告牌不清晰。
(7)拉线或拉线棒锈蚀截面达到20%以上。
(8)拉线松弛。
(9)拉线对各部距离不符合规程规定。
(10)楔形线夹、UT线夹装反或UT型缺少被螺帽。
(11)穿越导线的拉线无绝缘子。
(12)拉线地锚坑严重缺土。
(13)单一金属导线截面损伤为总面积的17%以下。
(14)钢芯铝线的铝线断股或损伤为总面积的25%以下。
(15)不同金属、不同规格、不同结构的导线在同一个耐张段内导线有松股。
(16)导线接头接点有轻微烧伤并不在发展。
Q/JDJ电业局发布Q/JDJ ××××—2013目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 缺陷分类 (1)5 缺陷标准描述 (2)6 修订记录 (5)附录 A (规范性附录)110kV~500kV输电线路标准缺陷库 (6)IQ/JDJ ××××—2013II前言缺陷管理标准的完善是确保输电线路安全运行的重要保证。
根据国家电网生[2003]481号文《架空输电线路管理规范》要求,“各线路运行维护单位应根据各自的具体情况……并制定出每部分一般缺陷、严重缺陷、危急缺陷的标准,便于巡线人员、护线人员在现场对发现的缺陷进行判断”。
基于此,为进一步规范电网输电线路缺陷管理工作,制定本标准。
本标准的附录A是规范性附录。
本标准由电业局标准化委员会提出。
本标准主要起草单位:电业局送电工区本标准主要起草人:方玉群本标准主要审核人:应伟国、汪建勤、缪寿成、邹献平、黄旭骏、胡旭光本标准批准人:Q/JDJ ××××—2013 电网输电线路设备缺陷分类描述标准1 范围本标准规定了输电线路缺陷分类、标准描述要求等方面的内容。
本标准适用于电网110kV及以上输电线路的缺陷分类管理工作。
各县市供电局线路运行单位可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2900.51——1998 电工术语架空线路GB 50233——2005 110~500kV架空送电线路施工及验收规范DL 409——91 电业安全工作规程(电力线路部分)DL/T 741——2001 架空送电线路运行规程国家电网安监[2005]83号文国家电网公司电力安全工作规程(电力线路部分)(试行)国网生[2003]481号文架空输电线路管理规范(试行)Q/ZDJ 05——2001 架空送电线路状态检修规程3 术语和定义GB/T 2900.51——1998 《电工术语架空线路》中术语和定义适用于本标准。
10KV变(配)电室设备缺陷管理制度一、制度目的为规范10KV变配电室设备管理制度,确保设备运行安全,维护生产正常运行,提高设备使用效率,建立完善的设备缺陷管理制度,明确设备巡检、维护、养护、修理、停电、更换等相关工作流程,确保设备维护、维修的规范化和科学化。
二、制度适用范围该制度适用于公司内10KV变(配)电室设备及配电线路的巡检、维护、养护、修理、停电、更换等管理工作。
三、设备缺陷分类设备缺陷分为以下几类:1.一级缺陷:影响设备正常运行,可能导致停机。
2.二级缺陷:影响设备长期运行,但不影响设备立即运行。
3.三级缺陷:不影响设备运行,可以在下次计划维护过程中解决。
四、设备缺陷管理流程1、巡检阶段定期对设备进行巡检,如发现设备故障,填写巡检记录表,并及时上报给主管或设备管理员。
2、报修阶段设备管理员收到报修信息后,应在1小时内进行回复,并安排专业技术人员进行检修。
若设备故障较为严重,可将设备停机。
3、维修阶段设备管理员对设备进行维修,维修完成后进行设备自检,并且进行试运行,检查是否能正常运行。
若设备故障无法立即解决,应及时提交设备缺陷报告给领导,经过审核后进行更换或修理。
4、停电阶段若设备故障严重,应及时进行停电处理,确保安全。
一般情况下,停电应与生产计划相配合,制定停电计划,进行设备停机作业。
5、更换阶段当设备经过多次维修无法修复时,应及时更换设备。
更换前,应制定更换计划,并进行设备更换前的准备工作,确保更换过程中的安全。
五、设备保养定期对设备进行保养,保养包括设备的清洁、润滑、紧固及安全防护等工作。
设备管理员应进行设备保养及时记录,并及时上报到设备保养管理系统中。
六、设备维护设备维护包括对设备进行检修、调整、更换件等工作。
设备管理员应定期对设备进行维护,并及时记录维护情况。
七、设备更换设备经过多次修复无法解决故障时,应进行设备更换。
更换计划应经过领导审核后实施。
更换前,应进行设备清理、拆卸及备品备件准备等各项工作,并做好安全技术措施。
内容预览
1、紧急缺陷
1.2线路部分
1.2.1架空送电线路
因线路本体缺陷,不能达到额定输送容量。
杆塔弯曲、倾斜、有裂纹,有倾倒的可能。
导地线断股、损伤到需要切断重接的程度。
拉线锈蚀、断股严重,随时有可能造成倒杆。
钢芯铝绞线:1、钢芯断股;2、断股损伤截面超过铝股或合金股总面积的25%;
铝绞线:断股损伤截面超过铝股或合金股总面积的17%;
镀锌钢绞线:7股断2股;19股断3股;
金具有变形、裂纹或其它问题,随时可能导致导地线掉落。
线路通道或导线对地距离不能满足规程规定要求,又没有采取有效措施,不能保证正常安全运行的。
跳线连接点温度超过允许值,且有放电或变色。
导线上挂有异物,极易造成接地或短路。
一串绝缘子串上零值或破损瓷瓶片数110kV 3片、220kV 4片、500kV 4片及以上者。
塔基、护坡严重坍塌,随时有可能造成倒杆。
1.2.2送电电缆线路
电缆保护层受外力破坏或严重损伤。
电缆的保护管、沟盖板受损严重,直埋电缆暴露在路面,无保护措施。
电缆终端头、中间头、接头有严重过热现象。
电缆终端头套管有严重放电声,SF6气体套管内有明显放电声。
电缆线路回流线断开。
电缆头漏胶、漏油。
2、重大缺陷
2.2线路部分
2.2.1架空送电线路
杆(塔) 部件和零件不齐全,有严重腐蚀和磨损。
导线上挂有异物,影响安全运行。
钢芯铝绞线断股、损伤截面积占总铝股截面积的7-25%;架空地线断股、损伤到7股断1股、19股断2股或锈蚀严重者。
电杆严重倾斜,倾斜度或挠度大于2%者;拉线断股或锈蚀严重,但短期内不至于倒杆。
铁塔重要部位缺材,主材包钢和主要受力构件连接处缺螺栓占该处螺栓总数三分之一以上。
杆塔或拉线基础被冲刷,破坏塌陷,使基础稳固受到较大影响。
一串绝缘子串上零值或破损瓷瓶110kV 2片,220kV 3片,500kV 3片及以上;绝缘子盐密超标,爬距不满足要求。
绝缘子串弹簧销子、导地线挂线金具上的穿钉和开口销子、螺杆有脱落可能;跳线连接处螺栓松动,压板有温升,跳线对拉线或电杆的空气间隙小于规程规定。
间隔棒歪斜、掉爪、松动。
分裂导线扭绞。
跨越、交叉距离不够。
电杆有多次裂纹,长度大于1.5米,宽度超过2毫米或多处露筋,对电杆强度有较大影响。
接地电阻不合格。
均压环、屏蔽环脱开、严重变形。
保护区域内有大量违章建筑物,影响安全运行。
2.2.2 送电电缆线路
因运行环境影响,不能持续以额定载流量出力。
电缆绝缘水平严重下降,达不到试验规程规定的试验标准。
电缆存在弯曲、受压等机械损伤,超出电缆设计技术要求。
电缆未可靠接地或接地方式不符合要求。
电缆年久运行外护层已有老化严重、锈蚀,影响安全运行。
电缆的支架和金具损坏。
电缆与煤气、水等其他管、线交叉、平行距离不符合规定。
电缆走廊状况很差,又没有采取有效措施,不能保证线路安全运行。
电缆护套接地电流太大,超出额定电容电流值。
4. 设备评级标准
4.1 送电线路(架空线路)
4.1.1 一类设备
⑴杆塔构架、基础完好。
铁塔、铁横担仅轻微锈蚀。
水泥杆仅有轻微裂纹。
杆塔倾斜符合规程要求。
拉线仅有轻微锈蚀。
⑵导线、架空地线仅有轻微腐蚀。
无松股(灯笼壳)驰度正常。
断股己处理,电气联接良好。
导线对地距离。
⑶绝缘子良好;与杆塔各部联接紧牢。
螺丝、肖子完整。
金具无变形;铁件锌层、漆层仅轻微脱落和锈蚀。
⑷防雷、防振设施健全良好。
防污己采取措施。
装地装置完好,接地电阻符合规程规定。
⑸运行标志完整醒目。
⑹运行、检修、试验资料资料齐全,且与现场相符。
4.1.2 二类设备
⑴杆塔结构完好,水泥杆虽有裂纹而基本符合规程规定,尚能安全运行。
杆塔倾斜销超过规程要求,但不致倒杆。
水泥底座及拉线锈蚀不很严重,铁塔主角钢稍隐入泥土。
⑵导线架空地线一般锈蚀。
断股己做临时处理,联接地不标准但己架绑,不影响安全运行。
⑶绝缘子有轻微破损,但不影响安全运行。
表面污秽。
但雨雾天火花不严重无滑闪,钢帽、铁脚、铁件金具锈蚀。
但不影响强度。
个虽绝缘子片缺肖子。
⑷接地电阴符合规程规定。
引下线锈蚀,避雷器尾线吊得过紧,引下线未固定牢固。
⑸运行、检修、试验资料基本齐全。
4.1.3 三类设备
⑴铁塔、欣横向联合提锈蚀严重。
水泥杆弯曲,裂纹、露筋严重,沉陷。
拔出、冲刷外露而未采取加固措施。
水泥底座角铁料断。
板线锈烂严重,杆塔倾度超过规程规定,不能保证安全运行。
⑵导线、架空地线严重锈蚀或断股超过规程要求。
弧垂明显过松过紧。
⑶导线相间及对地周转建筑物的距离和电力线,通讯线等交叉跨距离不于规程规定。
⑷铁件、金具锈蚀严重或变形对强度有较在影响。
有大量零值绝缘子;或瓷釉电裂。
或球头、碗头严重锈蚀。
污秽严重,未采措施,威胁安全运行。
⑸压接管、爆压管不符合压接要求。
引子线引下线未使用合格的接续金具。
铜铝相接未用铜过流线夹。
⑹接地电阻大于规程规定。
防雷设施残缺。
接地引下线烂断,线径太小,未与杆上设备外壳连接。
⑺运行、检修、试验资料不全。
心中无数,测试严重超周期。
