输变电设备缺陷分类参考标准--变电站设备缺陷分类标准根据中国南方电网XX公司的有关输变电设备运行管理标准中设备缺陷的分类原则，设备缺陷按其严重程度分为紧急、重大、一般三类。
本参考根据供电系统常用电气设备运行状况中的缺陷进行整理。
各公司可以根据所管辖设备的特点引用此附件，发电厂可以结合所管辖设备的特点，参照制定相应的设备缺陷分类实施细则。
目次1 变电站设备缺陷分类标准21.1变压器（消弧线圈、接地变、站用变、电抗器参照执行）21.2断路器51.3隔离开关71.4母线81.5防雷设备91.6电力电缆101.7控制电缆111.8继电器121.9表计131.10电力电容器151.11电压、电流互感器、耦合电容器、阻波器161.12继电保护及自动装置171.13直流设备201.14土建部分211.15变电其它设备222 通讯、计算机、远动、消防系统分类标准232.1通讯232.2计算机系统252.3远动部分262.4消防系统273 电力线路设备缺陷分类标准283.1导线及架空地线283.2绝缘子及金具303.3杆塔323.4横担333.5拉线333.6柱上开关343.7配电变压器及令克353.8避雷器363.9接地装置363.10线路电力电缆371 变电站设备缺陷分类标准1.1 变压器（消弧线圈、接地变、站用变、电抗器参照执行）1.1.1紧急缺陷1.1.1.1绝缘油不合格或呈酸性、水份严重超标、气相色谱分析重要指标超标或有明显隐患，油中烃类、氢气产气速率超过10%/月或0.25ml/h（开放式）和0.5ml/h（密封式）；1.1.1.2内部有异常响声，套管严重破损、裂纹、有严重放电声，套管漏油，油位超过下限，密封失效，套管tanδ明显增长且超标，电容量与出厂值差别超出±5%；1.1.1.3引线或桩头过热发红（超过95℃）；1.1.1.4电气预防性试验主要项目不合格；1.1.1.5测温装置全部损坏或失灵（220千伏及以上的油温温度计）；1.1.1.6压力释放阀误动；1.1.1.7主变压器强油循环冷却器全停或失灵一半以上，影响出力或威胁安全运行；1.1.1.8潜油泵及油流继电器失灵；1.1.1.9本体漏油严重或大量喷油，油面低到—30℃油面线以下、油枕看不见油位；1.1.1.10变压器有载调压开关动作异常，极限位置不能闭锁，操作卡阻或跳档，滑档、指示动作不可靠，接触电阻不符合要求；1.1.1.11气体继电器内有气、漏油；1.1.1.12安全口隔膜或玻璃破碎1.1.1.13铁芯或外壳接地不良，接地电流不合格，串接电阻后仍不能满足运行要求，并有发展的趋势；1.1.1.14电抗器混凝土支柱有裂纹、支持瓷瓶有损伤；1.1.1.15电抗器线圈表面有树枝状放电现象。
ICSQ/SH1020输配电线路设备缺陷分类标准（报批稿）中国石化集团胜利石油管理局 发布前言本标准是在Q/SHSLJ1280—2002的基础上修订而成的。
与原标准相比，修订后的《输配电线路设备缺陷分类标准》内容更加丰富，对缺陷的描述更加具体，对原标准中未涉及的目前使用的新设备进行了补充。
本标准与Q/SHSLJ1280—2002相比主要变化如下：——对缺陷的描述依照线路设备进行了逐项描述，比原规程中笼统的描述更加清晰和便于查阅。
——增加了原规程中未涉及到的电力电缆和近几年输配电线路上新投入使用的电力新设备的缺陷内容。
——对与目前不相符的条款进行了修改。
本标准于1997年首次发布，2002年第一次修订，本次为第二次修订。
本标准自实施之日起同时替代Q/SHSLJ1280—2002。
本标准由胜利石油管理局水电气暖专标委提出并归口。
本标准由胜利石油管理局电力管理总公司负责起草。
本标准主要起草人：陈文民王涛输配电线路设备缺陷分类标准1 范围本标准规定了6-220kV输配电线路设备缺陷分类的原则和各类缺陷的划分标准。
本标准适用于胜利油田6-220kV输配电线路设备缺陷分类。
2 输配电线路设备缺陷分类原则线路设备缺陷按其严重程度，可分为危急缺陷、严重缺陷和一般缺陷共三类。
危急（一类）缺陷：指缺陷情况已危及到线路安全运行，随时可能导致线路发生事故或危及人身安全的缺陷。
此类缺陷必须立即消除或临时采取确保线路安全的措施进行处理，随后消除。
严重（二类）缺陷：指缺陷情况对线路安全运行已构成严重威胁，短期内线路尚可维持安全运行的缺陷。
此类缺陷应在一个维护周期内消除，消除前应加强监视。
一般（三类）缺陷：指缺陷情况对线路的安全运行威胁较小，在一定期间内不影响线路安全运行的缺陷。
此类缺陷应列入年、季度检修计划中或在日常维护工作中消除。

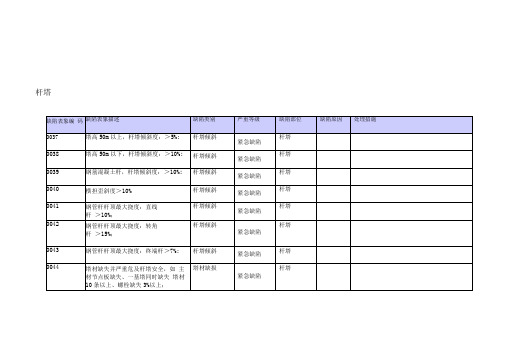

3 输配电线路设备缺陷分类标准3.1危急缺陷3.1.1 杆塔3.1.1.1 铁塔塔腿断开。
3.1.1.2 铁塔整体发生歪扭变形，随时有倒塔危险。
附录E（资料性附录）输电线路缺陷分类E1架空线路紧急缺陷E1.1防护区1.江河泛滥、山洪、泥石流、杆塔被淹。
2.森林起火。
3.威胁线路安全的工程设施（如高大机械及可移动的设施）。
4.导线与弱电线路、电力线路交叉或接近的距离小于重大缺陷表1规定数值的80%。
5.导线对树木的距离小于重大缺陷表2规定数值的80%。
6.导线对建筑物的距离小于重大缺陷表3规定数值的80%。
7.导线对地距离小于重大缺陷表4规定数值的80%。
8.防护区内有严重污染源，绝缘爬距不够，有可能造成线路污闪。
E1.2基础1.基础受洪水冲刷或淹没，致使基础外露，出现不稳定现象或已经倾斜。
2.杆塔基础或拉线基础已经明显上拔或沉陷，并有发展趋势。
3.杆塔或拉线基础移位。
4.基础受到严重的外力破坏。
E1.3杆塔1.杆塔上悬挂有可能造成接地短路的铁丝、绳线或其它异物。
2.缺塔材11根及以上。
3.水泥杆焊口断裂。
4.杆塔倾斜严重，倾斜值超过重大缺陷表5规定要求。
E1.4导线与地线1.导地线断股、损伤到需切断重接的程度，超过重大缺陷表6规定数值。
2.导线上挂有较长的铁丝、绳线或其它异物，并随时有可能危及线路安全运行。
3.导线连接器过热、烧伤。
E1.5绝缘子1.绝缘子串每串中零值、低值、劣化、破损、裂纹或烧伤的绝缘子数量超过重大缺陷表7规定数值。
2.绝缘子串上挂有异物，极易造成接地。
3.针式绝缘子、瓷横担绑线松动、断脱、烧伤。
E1.6金具1.交叉跨越处导线线夹未就位、未固定。
2.张力金具严重锈蚀、断裂、变形或缺件，并随时有可能危及线路安全运行。
E1.7拉线3.拉线或拉线下把被破坏（或被盗）。
4.拉线断股达7股断2股，19股断3股者，损伤截面超过表6规定者。
E2架空线路重大缺陷E2.1防护区1.在杆塔、拉线基础周围倾倒酸、碱、盐及其他有害化学物品。
2.利用杆塔拉线作起重牵引地锚。
3.在杆塔内或杆塔与拉线之间修建车道。
4.在杆塔、拉线基础周围5～10m的区域内取土、打桩、钻探、开挖。
Q/JDJ电业局发布Q/JDJ ××××—2013目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 缺陷分类 (1)5 缺陷标准描述 (2)6 修订记录 (5)附录 A （规范性附录）110kV～500kV输电线路标准缺陷库 (6)IQ/JDJ ××××—2013II前言缺陷管理标准的完善是确保输电线路安全运行的重要保证。
根据国家电网生[2003]481号文《架空输电线路管理规范》要求，“各线路运行维护单位应根据各自的具体情况……并制定出每部分一般缺陷、严重缺陷、危急缺陷的标准，便于巡线人员、护线人员在现场对发现的缺陷进行判断”。
基于此，为进一步规范电网输电线路缺陷管理工作，制定本标准。
本标准的附录A是规范性附录。
本标准由电业局标准化委员会提出。
本标准主要起草单位：电业局送电工区本标准主要起草人：方玉群本标准主要审核人：应伟国、汪建勤、缪寿成、邹献平、黄旭骏、胡旭光本标准批准人：Q/JDJ ××××—2013 电网输电线路设备缺陷分类描述标准1 范围本标准规定了输电线路缺陷分类、标准描述要求等方面的内容。
本标准适用于电网110kV及以上输电线路的缺陷分类管理工作。
各县市供电局线路运行单位可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2900.51——1998 电工术语架空线路GB 50233——2005 110～500kV架空送电线路施工及验收规范DL 409——91 电业安全工作规程（电力线路部分）DL/T 741——2001 架空送电线路运行规程国家电网安监[2005]83号文国家电网公司电力安全工作规程（电力线路部分）（试行）国网生[2003]481号文架空输电线路管理规范（试行）Q/ZDJ 05——2001 架空送电线路状态检修规程3 术语和定义GB/T 2900.51——1998 《电工术语架空线路》中术语和定义适用于本标准。
附录E（资料性附录）输电线路缺陷分类E1架空线路紧急缺陷E1.1防护区1.江河泛滥、山洪、泥石流、杆塔被淹。
2.森林起火。
3.威胁线路安全的工程设施（如高大机械及可移动的设施）。
4.导线与弱电线路、电力线路交叉或接近的距离小于重大缺陷表1规定数值的80%。
5.导线对树木的距离小于重大缺陷表2规定数值的80%。
6.导线对建筑物的距离小于重大缺陷表3规定数值的80%。
7.导线对地距离小于重大缺陷表4规定数值的80%。
8.防护区内有严重污染源，绝缘爬距不够，有可能造成线路污闪。
E1.2基础1.基础受洪水冲刷或淹没，致使基础外露，出现不稳定现象或已经倾斜。
2.杆塔基础或拉线基础已经明显上拔或沉陷，并有发展趋势。
3.杆塔或拉线基础移位。
4.基础受到严重的外力破坏。
E1.3杆塔1.杆塔上悬挂有可能造成接地短路的铁丝、绳线或其它异物。
2.缺塔材11根及以上。
3.水泥杆焊口断裂。
4.杆塔倾斜严重，倾斜值超过重大缺陷表5规定要求。
E1.4导线与地线1.导地线断股、损伤到需切断重接的程度，超过重大缺陷表6规定数值。
2.导线上挂有较长的铁丝、绳线或其它异物，并随时有可能危及线路安全运行。
3.导线连接器过热、烧伤。
E1.5绝缘子1.绝缘子串每串中零值、低值、劣化、破损、裂纹或烧伤的绝缘子数量超过重大缺陷表7规定数值。
2.绝缘子串上挂有异物，极易造成接地。
3.针式绝缘子、瓷横担绑线松动、断脱、烧伤。
E1.6金具1.交叉跨越处导线线夹未就位、未固定。
2.张力金具严重锈蚀、断裂、变形或缺件，并随时有可能危及线路安全运行。
E1.7拉线3.拉线或拉线下把被破坏（或被盗）。
4.拉线断股达7股断2股，19股断3股者，损伤截面超过表6规定者。
E2架空线路重大缺陷E2.1防护区1.在杆塔、拉线基础周围倾倒酸、碱、盐及其他有害化学物品。
2.利用杆塔拉线作起重牵引地锚。
3.在杆塔内或杆塔与拉线之间修建车道。
4.在杆塔、拉线基础周围5～10m的区域内取土、打桩、钻探、开挖。
