输电线路缺陷分类标准(基础)

输电线路缺陷管理1 、设备缺陷分类设备缺陷按严重程度分为三类，分类原则如下1.1 一类缺陷：指性质严重、情况危急，若不及时处理可在短期内导致设备事故，或一旦发生事故，其后果非常严重。

1.2 二类缺陷：指性质较严重、情况较危急，短期内尚不可能导致事故，但对安全运行有较大威胁，且已影响设备出力，不能满足系统正常运行的需要。

1.3 三类缺陷：指性质一般、情况轻微，且发展缓慢，在较长时间内不会导致设备发生事故。

2 、设备缺陷管理程序2.1缺陷管理的流程为：1）运行人员发现一类、二类缺陷，立即填写缺陷单，由输电线路专责人审核，如线路班能进行处理的，立即自行安排消除；如线路班不能消除的缺陷，输电线路专责人通过将缺陷单转给生计科。

2）运行人员发现一般缺陷，在巡视完成后，暂用手工填写方式，将报表交给输电线路专责人，输电线路专责人审核后，如线路班能进行处理的，根据分公司巡视计划或工作安排，合理安排消缺，如线路班不能消除的，将缺陷汇总表交给输电线路专责人。

3）线路班组消除的一类、二类缺陷，立即填写完成缺陷消除情况；消除的三类缺陷，每月进行汇总一次，并在缺陷报告单内填写消除记录，报一份给输电线路专责人，完成了本班组内的缺陷闭环工作；3、消除缺陷的职责1）分公司生产负责人应掌握主要设备安全运行情况和缺陷消除情况，批准危急缺陷的处理方案。

2）输电线路专责人负责对设备缺陷性质和处理技术措施的裁决，负责督促、协调、平衡设备缺陷的处理。

3）班组应及时协调消缺所需材料、检修设备，安排较快的时间内完成消缺工作。

4）班组必须及时、准确地发现记录运行设备的缺陷，并对缺陷的严重程度作出判断，及时向专责人汇报。

对一类缺陷在消除前应按事故处理规程规定，采取安全措施，进行临时危急处理；并负责监视未消除的设备缺陷和缺陷消除后的闭环管理、汇报工作。

5）负责消缺的班组在接到任务后，应认真讨论安全和技术措施，备齐工具、材料，及时消除设备缺陷。

4 、设备消缺周期1）一类缺陷：立即处理，通常不应超过24小时；2）二类缺陷：一般不超过一周（最多一个月）；3）三类缺陷：三个月（或季度）内完成，最迟不超过一个检修周期。

附件：四川省电力公司架空输电线路缺陷管理及评判标准（试 行）一、输电线路缺陷分类设备缺陷分为线路本体、附属设施缺陷和外部缺陷三类，并按一般缺陷、严重缺陷、危急缺陷三个级别进行管理。

一般缺陷：指线路虽有缺陷，但在一定期间对线路的正常运行影响不大，此类缺陷应列入年、季度检修计划中加以消除。

严重缺陷：指缺陷对线路运行有严重威胁，短期内线路尚可维持运行。

此类缺陷应在短时间内消除，消除前须加强监视。

危急缺陷：指缺陷已危及到线路安全运行，随时可能导致线路事故的发生。

此类缺陷必须尽快消除，或临时采取可以确保安全的技术措施进行处理，随后彻底消除。

设备本体缺陷：指组成线路本体的构件、附件、零部件，包括基础、杆塔、导地线、绝缘子、金具、接地装置等本身的缺陷。

附属设施缺陷：附加在线路本体上的各类标志牌、警告牌及各种技术监测设备出现的缺陷。

外部隐患：指外部环境变化对线路安全运行已构成某种潜在性威胁的情况（如在保护区内新建房屋、植树竹、堆物、取土、线下作业等对线路造成的影响）。

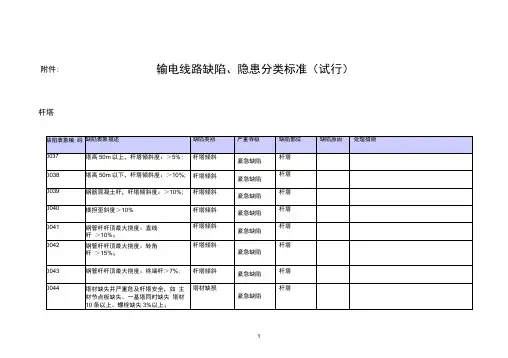

二、输电线路缺陷评判标准输电线路缺陷按下表进行分类和评判。

表1：缺陷评判标准表序号 缺陷部位 缺陷描述 缺陷分类1 杆塔及拉线1、自立式铁塔在不同高度内分散式缺斜材10（含）匹以下，以及缺相应数量的螺栓、螺帽和脚钉等。

2、塔上（直线塔除绝缘子挂点以外）有鸟巢或异物。

3、拉线下把缺一个螺帽。

4、拉线受力不均。

5、拉线下把被埋。

6、电杆接头、塔材、拉线、拉线棒镀锌层脱落，锈蚀截面低于原值的20％。

7、电杆纵向、横向裂纹0.2mm以内。

8、砼电杆保护层腐蚀脱落、钢筋外露。

9、“х”拉线的交叉点发生摩擦，并产生锈蚀。

10、拉猫塔在同一高度缺斜材4（含）匹以下或整基分散式缺斜材8（含）匹以下。

11、拉“V”塔的左右塔身分别在同一高度缺斜材4（含）匹以下或整基分散式缺斜材8（含）匹以下。

12、砼杆叉梁接头锈蚀、混凝土局部裂纹、掉块、露筋。

一般缺陷1、主材弯曲变形、塔身倾斜，横担歪扭超过表4的规定。

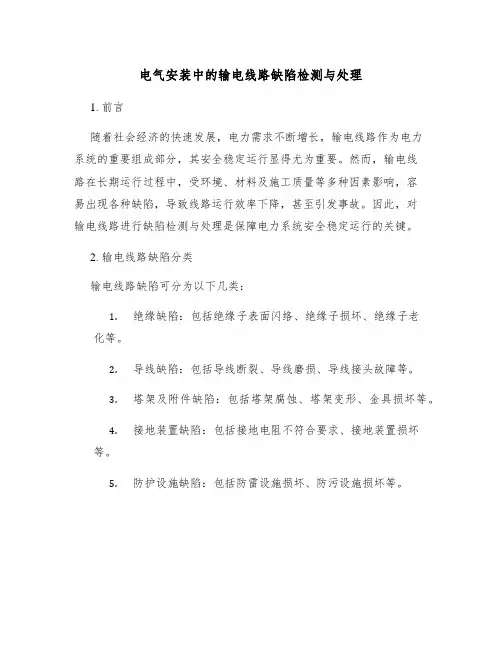

电气安装中的输电线路缺陷检测与处理1. 前言随着社会经济的快速发展，电力需求不断增长，输电线路作为电力系统的重要组成部分，其安全稳定运行显得尤为重要。

然而，输电线路在长期运行过程中，受环境、材料及施工质量等多种因素影响，容易出现各种缺陷，导致线路运行效率下降，甚至引发事故。

因此，对输电线路进行缺陷检测与处理是保障电力系统安全稳定运行的关键。

2. 输电线路缺陷分类输电线路缺陷可分为以下几类：1.绝缘缺陷：包括绝缘子表面闪络、绝缘子损坏、绝缘子老化等。

2.导线缺陷：包括导线断裂、导线磨损、导线接头故障等。

3.塔架及附件缺陷：包括塔架腐蚀、塔架变形、金具损坏等。

4.接地装置缺陷：包括接地电阻不符合要求、接地装置损坏等。

5.防护设施缺陷：包括防雷设施损坏、防污设施损坏等。

3. 输电线路缺陷检测方法3.1 绝缘缺陷检测绝缘缺陷检测主要采用直流电压试验、交流电压试验、绝缘电阻测试等方法。

通过对绝缘子进行电压试验，可以发现绝缘子表面闪络、损坏及老化等缺陷。

3.2 导线缺陷检测导线缺陷检测主要采用视觉检测、红外热像检测、超声波检测等方法。

视觉检测是通过人工观察导线表面，发现断裂、磨损等缺陷；红外热像检测是通过检测导线表面温度差异，发现接头故障等缺陷；超声波检测是通过检测导线内部声音信号，发现内部缺陷。

3.3 塔架及附件缺陷检测塔架及附件缺陷检测主要采用无人机巡检、人工巡检等方法。

无人机巡检利用无人机搭载高清摄像头、红外热像仪等设备，对输电线路进行远程监测，提高检测效率；人工巡检是通过人工对塔架、金具等附件进行外观检查，发现腐蚀、变形等缺陷。

3.4 接地装置缺陷检测接地装置缺陷检测主要采用接地电阻测试仪进行检测。

通过对接地电阻进行测试，判断接地装置是否符合要求，发现接地装置损坏等缺陷。

防护设施缺陷检测主要采用外观检查、性能测试等方法。

对防雷设施、防污设施等进行外观检查，发现损坏等缺陷；对防雷设施进行性能测试，判断其是否符合要求。

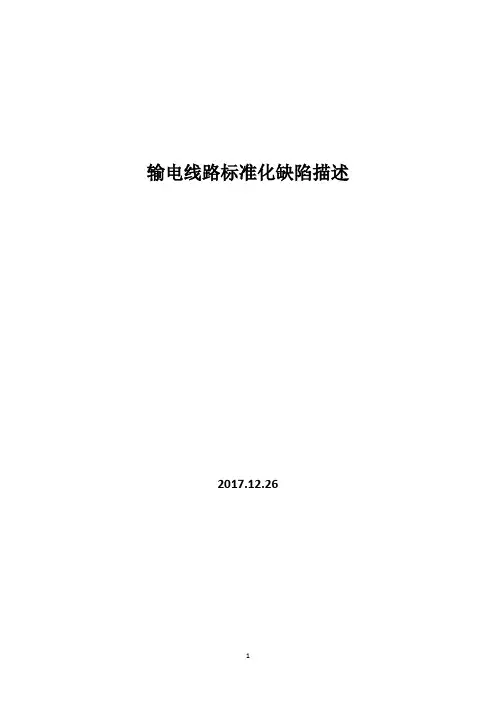

输电线路标准化缺陷描述2017.12.26输电线路标准化缺陷描述一、线路缺陷标准化描述的起因由于超高压和特高压电网的迅速发展，输电线路输送容量不断增大，其导线也随输电线路电压的升高而由每相一根到每相为两分裂导线、四分裂导线、六分裂导线和八分裂导线的组成。

为准确的记录输电线路导线上的缺陷位置、各金具和其它缺陷位置，因而就要有标准的描述才能反映出线路上各位置的缺陷，才能使检修人员及时消除设备缺陷，所以根据线路结构的不同，就应有一定标准的要求，才能统一缺陷记录，才能正确反映线路缺陷。

二、线路缺陷标准化描述的目的线路缺陷标准化描述就是根据不同结构的输电线路，规定统一的记录标准，反映线路上各缺陷的正确位置、损坏程度，为检修和运行分析提供可靠的资料。

三、线路缺陷标准化描述1、线路缺陷标准化描述的述语线路缺陷标准化描述，就必须对缺陷所发生位置进行顺序的排列规定，其规定一般是面向线路前进方向，线路的受电侧为“正侧（即大号侧）”、送电侧为“负侧（即小号侧）”，线路左手侧为左边、线路右手侧为右边。

所以对线路本体及通道内产生缺陷的部件进行分类，而后对各部件进行顺序排列，从而达到缺陷的标准化记录。

①杆塔、拉线与基础杆塔：按使用材料分类可分为：钢筋混凝土电杆；铁塔及钢管杆(塔)。

⑴钢筋混凝土电杆分为单杆、人字杆、П型杆和三联杆四种型式。

1）单杆和钢管杆作缺陷记录时较简单，只须标明“正侧、负侧、左侧、右侧”的位置和缺陷内容及缺陷程度。

2）人字杆和П型杆作缺陷记录时首先应标明左杆或右杆，而后再标明“正侧、负侧、左侧、右侧”的位置和缺陷内容及程度。

3）三联杆作缺陷记录时首先应标明左杆、中杆和右杆，而后再标明“正侧、负侧、左侧、右侧”的位置和缺陷内容及缺陷程度。

⑵铁塔作缺陷记录时首先应标明塔腿的位置，做为西北和陕西省电力设计院设计时，其四塔腿分号为面向线路前进方向，其左后角为Ⅰ号（或A）腿、而后顺时针方向旋转，分别为Ⅱ（或B）、Ⅲ（或C）、Ⅳ（或D）号腿，铁塔的受电侧为“正侧（即大号侧）”、送电侧为“负侧（即小号侧）”，铁塔的左边为“左侧”、右边为“右侧”。

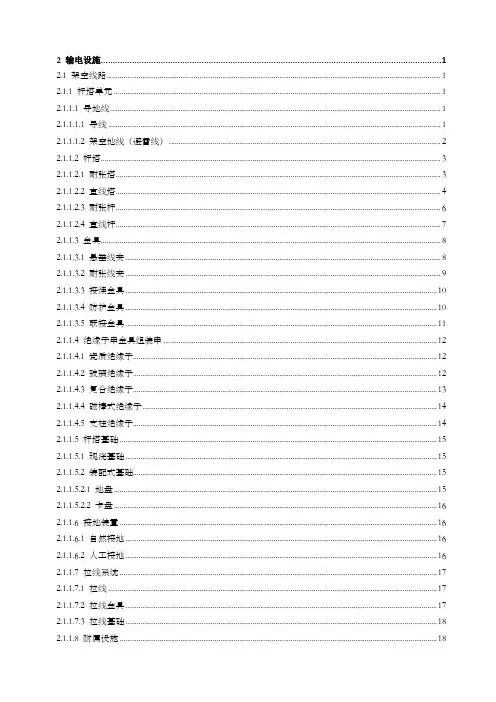

2.1 架空线路 (1)2.1.1 杆塔单元 (1)2.1.1.1 导地线 (1)2.1.1.1.1 导线 (1)2.1.1.1.2 架空地线（避雷线） (2)2.1.1.2 杆塔 (3)2.1.1.2.1 耐张塔 (3)2.1.1.2.2 直线塔 (4)2.1.1.2.3 耐张杆 (6)2.1.1.2.4 直线杆 (7)2.1.1.3 金具 (8)2.1.1.3.1 悬垂线夹 (8)2.1.1.3.2 耐张线夹 (9)2.1.1.3.3 接续金具 (10)2.1.1.3.4 防护金具 (10)2.1.1.3.5 联接金具 (11)2.1.1.4 绝缘子串金具组装串 (12)2.1.1.4.1 瓷质绝缘子 (12)2.1.1.4.2 玻璃绝缘子 (12)2.1.1.4.3 复合绝缘子 (13)2.1.1.4.4 磁棒式绝缘子 (14)2.1.1.4.5 支柱绝缘子 (14)2.1.1.5 杆塔基础 (15)2.1.1.5.1 现浇基础 (15)2.1.1.5.2 装配式基础 (15)2.1.1.5.2.1 地盘 (15)2.1.1.5.2.2 卡盘 (16)2.1.1.6 接地装置 (16)2.1.1.6.1 自然接地 (16)2.1.1.6.2 人工接地 (16)2.1.1.7 拉线系统 (17)2.1.1.7.1 拉线 (17)2.1.1.7.2 拉线金具 (17)2.1.1.7.3 拉线基础 (18)2.1.1.8 附属设施 (18)2.1.1.8.2 航检牌/灯 (18)2.1.1.8.3 防鸟设施 (18)2.1.1.8.3.1 驱鸟器 (18)2.1.1.8.3.2 人工鸟笼 (18)2.1.1.8.3.3 其他防鸟设施 (19)2.1.1.8.4 防护设施 (19)2.1.1.8.4.1 挡土墙及护坡 (19)2.1.1.8.4.2 排水沟 (19)2.1.1.8.4.3 围堰 (19)2.1.1.8.4.4 保护帽 (19)2.1.1.8.4.5 防撞设施 (19)2.1.1.8.5 相间间隔棒 (19)2.1.1.8.6防高空坠落装置 (20)2.1.1.8.6.1 防坠轨道 (20)2.1.1.8.6.2 爬梯围栏 (20)2.1.2 防雷设施 (20)2.1.2.1 线路避雷器 (20)2.1.2.2 可控放电避雷针 (21)2.1.2.3 防雷侧针 (21)2.1.3 架空线路在线监测 (21)2.1.3.1 故障定位在线监测 (21)2.1.3.2 覆冰在线监测 (21)2.1.3.3 泄漏电流在线监测 (21)2.1.3.4 微气象在线监测 (21)2.1.3.5 视频在线监测 (21)2.1.3.6 防山火在线监测 (21)2.1.3.7 其他在线监测 (22)2.2电缆线路 (22)2.2.1电缆接头单元 (22)2.2.1.1 终端接头 (22)2.2.1.1.1 户外终端头 (22)2.2.1.1.2 GIS终端头 (22)2.2.1.2接地线 (23)2.2.1.2.1 单芯电缆 (23)2.2.1.2.2同轴电缆 (23)2.2.1.3 回流线 (24)2.2.1.4终端避雷器 (24)2.2.1.5 电缆本体 (24)2.2.1.6中间接头 (25)2.2.1.6.1 直通接头 (25)2.2.1.6.2 绝缘接头 (25)2.2.1.6.3 分支接头 (26)2.2.1.7 接地箱 (26)2.2.1.7.1 直接接地箱 (26)2.2.1.7.2 保护接地箱 (26)2.2.1.7.3 交叉互联箱 (27)2.2.1.8外护套保护器 (27)2.2.2电缆管廊 (27)2.2.2.1工井单元 (27)2.2.2.1.1 辅助设施 (27)2.2.2.1.1.1 标志桩 (27)2.2.2.1.1.2 电子标识装置 (28)2.2.2.1.1.3 标志牌 (28)2.2.2.1.1.3.1 相序牌 (28)2.2.2.1.1.3.2线路名称牌 (28)2.2.2.1.1.3.3警告牌 (28)2.2.2.1.1.3.4警示牌 (28)2.2.2.1.1.4电缆隧道 (28)2.2.2.1.1.5电缆沟 (29)2.2.2.1.1.6槽盒 (29)2.2.2.1.1.7排管 (29)2.2.2.1.1.8桥架 (29)2.2.2.1.1.9海底电缆路由 (29)2.2.2.1.1.10油泵房空调、通风设施 (30)2.2.2.1.1.11油泵系统 (30)2.2.2.2终端站场 (30)2.2.2.2.1塔上终端 (30)2.2.2.2.2地面终端 (31)2.2.3监测装置 (31)2输电设施2.1架空线路2.1.1杆塔单元2.1.1.1 导地线2.1.1.1.1 导线2.1.1.2.1 耐张塔2.1.1.3.1 悬垂线夹2.1.1.4.1 瓷质绝缘子2.1.1.5.1 现浇基础2.1.1.5.2.1 地盘2.1.1.6.1 自然接地2.1.1.7.1 拉线2.1.1.8.1 杆塔标志牌2.1.1.8.3.1 驱鸟器2.1.1.8.3.3 其他防鸟设施2.1.1.8.4.1 挡土墙及护坡2.1.1.8.6.1 防坠轨道2.1.2.1 线路避雷器2.1.3.1 故障定位在线监测2.2.1电缆接头单元2.2.1.1 终端接头2.2.1.1.1 户外终端头2.2.1.2.1 单芯电缆2.2.1.6.1 直通接头2.2.1.6.3 分支接头2.2.1.7.1 直接接地箱2.2.2.1工井单元2.2.2.1.1辅助设施2.2.2.1.1.1标志桩2.2.2.1.1.3.1 相序牌2.2.2.2.1塔上终端。

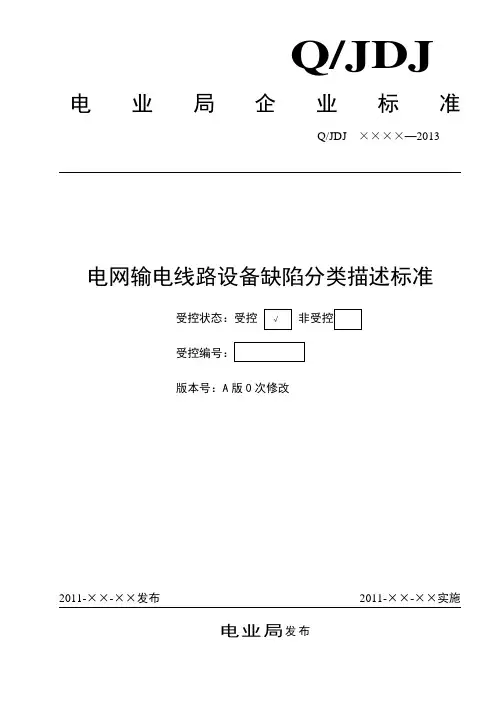

Q/JDJ电业局发布Q/JDJ ××××—2013目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 缺陷分类 (1)5 缺陷标准描述 (2)6 修订记录 (5)附录 A （规范性附录）110kV～500kV输电线路标准缺陷库 (6)IQ/JDJ ××××—2013II前言缺陷管理标准的完善是确保输电线路安全运行的重要保证。

根据国家电网生[2003]481号文《架空输电线路管理规范》要求，“各线路运行维护单位应根据各自的具体情况……并制定出每部分一般缺陷、严重缺陷、危急缺陷的标准，便于巡线人员、护线人员在现场对发现的缺陷进行判断”。

基于此，为进一步规范电网输电线路缺陷管理工作，制定本标准。

本标准的附录A是规范性附录。

本标准由电业局标准化委员会提出。

本标准主要起草单位：电业局送电工区本标准主要起草人：方玉群本标准主要审核人：应伟国、汪建勤、缪寿成、邹献平、黄旭骏、胡旭光本标准批准人：Q/JDJ ××××—2013 电网输电线路设备缺陷分类描述标准1 范围本标准规定了输电线路缺陷分类、标准描述要求等方面的内容。

本标准适用于电网110kV及以上输电线路的缺陷分类管理工作。

各县市供电局线路运行单位可参照执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2900.51——1998 电工术语架空线路GB 50233——2005 110～500kV架空送电线路施工及验收规范DL 409——91 电业安全工作规程（电力线路部分）DL/T 741——2001 架空送电线路运行规程国家电网安监[2005]83号文国家电网公司电力安全工作规程（电力线路部分）（试行）国网生[2003]481号文架空输电线路管理规范（试行）Q/ZDJ 05——2001 架空送电线路状态检修规程3 术语和定义GB/T 2900.51——1998 《电工术语架空线路》中术语和定义适用于本标准。

输电线路常见缺陷及管理摘要：输电线路是传送电能的一个重要通道。

运行单位需要对输电线路及其设备进行定期和不定期的巡视和监护，以便及时发现线路中出现各种缺陷，并组织人员及时进行消除，以确保输电线路的安全运行。

为了保障线路缺陷或隐患及时处理，本文对输电线路中的常见缺陷及管理进行了分析，这样方便巡视人员快速查找、掌握，并及时提供给相关部门进行有效处理，以确保电网能够安全、稳定的运行。

关键词：输电线路；巡视；缺陷；安全运行随着社会经济发展，对电力的需求量也就日益增多，这就对电网供电的稳定性和可靠性提出了更高的要求。

输电线路是整个电网的重要组成部分，是电网运行的“大动脉”，其运行质量将影响整个电网系统。

然而，由于输电线路大多长期运行在郊区旷野地区，常常受到各种恶劣天气、地理条件、运行工况变化等的影响，这使得输电线路经常会出现各种缺陷故障。

而这些缺陷故障又严重的影响着输电线路的安全和稳定。

所以，对输电线路中这些常见的缺陷进行分析和有效管理，就显得格外重要。

1输电线路的主要特点输电线路有主要具有以下两个特点：(1) 输电线路的电压比较高、导线相对较粗、分支较少；(2) 输电线路的输送距离一般较远、输送容量比较大；而且，对于输电线路一般而言：电压等级越高，其对应的输送的容量相对也越大，输送的距离也就越远。

若在相同的电压下，输送的容量越小，输送的距离越远，若输送的容量大，输送的距离就越小。

2输电线路缺陷分类输电线路的缺陷类别，根据不同分类方法分类也不同。

(1)按设备缺陷产生不同部位分类：设备缺陷可分为设备本体缺陷、附属设施缺陷和外部隐患缺陷三类。

设备本体缺陷：是指设备线路和杆塔本身及附件具有的缺陷，主要包括杆塔塔身，杆塔基础、接地扁铁，导线、架空地线、绝缘子和各类金具等产生的缺陷。

附属设施缺陷：是指除设备本体外，安装在杆塔和导、地线等上的特殊用途辅助设备的缺陷，主要包括标志牌、警告牌、防雷、防震、防鸟装置和一些监测设备等的缺陷外部隐患缺陷：是指外部环境因素变化造成设备本体受到的安全隐患缺陷，主要包括在保护区内进行建筑施工、动土、机械施工作业、绿化树木、风筝等对输电线路的影响，而产生的隐患缺陷。
