电接点压力表的原理及接线图

电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

● 接点装置电气参数及控制形式二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ6046 13 M14×1.556 72 14CH-YXC-100 φ10095 17 M20×1.587 121 20CH-YXC-100ZT φ10096 33 30 118 M20×1.5 5.5 20 115。

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

实际压力在上限之
[1]上时，与上限接通，与下限断开。

实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

光有电接点压力表是不够的，还要有控制泵的自动控制箱。

增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。

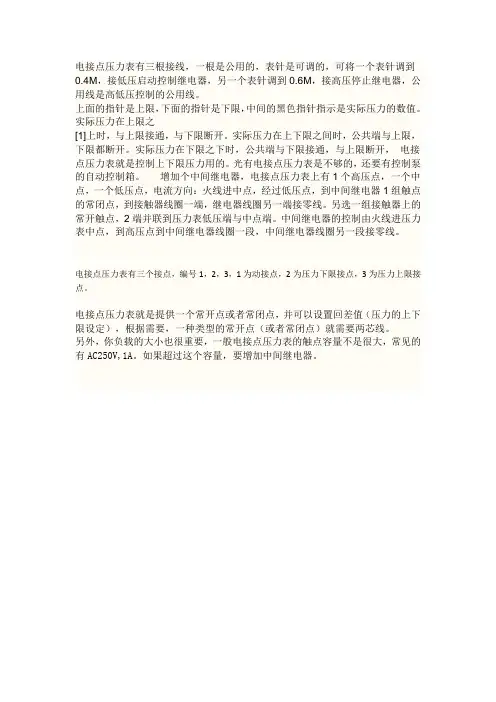

电接点压力表有三个接点，编号1，2，3，1为动接点，2为压力下限接点，3为压力上限接点。

电接点压力表就是提供一个常开点或者常闭点，并可以设置回差值（压力的上下限设定），根据需要，一种类型的常开点（或者常闭点）就需要两芯线。

另外，你负载的大小也很重要，一般电接点压力表的触点容量不是很大，常见的有AC250V,1A。

如果超过这个容量，要增加中间继电器。

电接点压力表的连接方法(实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在上限之上时，与上限接通，与下限断开。

电接点压力表就是控制上下限压力用的上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。

它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。

中间的针就是普通的针一个是高报一个是低报中间的指针碰到高报就会形成一个回路从而报警或是停止低报一样实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在上限之上时，与上限接通，与下限断开。

电接点压力表就是控制上下限压力用的，上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。

它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。

一个220v的接触器，一个中间继电器，一个电极点压力表接实物线图如下：这个接法是压力下降后，NC常闭触点闭合，继电器吸合，接触器也吸合，负载就工作L是火线，N是零线，13、14是继电器的线圈，A1、A2是接触器的线圈，3条红色的是动力线。

零线接中间继电器（8脚的MY2NJ 接7脚、14脚的MY4NJ 接13脚）———再接至接触器线圈任一端。

相线接电接点压力表输入端（一般是红色线）———再接至中间继电器（8脚的MY2NJ 接8脚、14脚的MY4NJ 接14脚）———再接至中间继电器1脚中间继电器3脚接至接触器线圈另一端OK!注：中间继电器的型号有很多种，不同型号的，接法略有不同，要看继电器上面的电路图！一个接触器一个继电器一个电接点压力表，控制自动上水。

请实物接线回复一个交流接触器，两个中间继电器，一个电接点压力表如何控制深水泵启停，求电路图，并说明接线原理开关，可以手动启动水泵，电路中还有热继电器，请各位大侠附电路图及文字说明工作原理，请给予完善，谢谢。

电接点压力表原理讲解电接点压力表是一种常用的压力测量仪器，它利用电接点原理来测量被测压力。

下面将详细介绍电接点压力表的原理。

1. 电接点原理电接点原理是利用电流的导通与断开来实现信号的传输。

当被测压力作用在电接点压力表的感应元件上时，感应元件会产生相应的形变。

这种形变会导致电接点的状态发生改变，从而使电流的导通与断开发生变化。

通过检测电流的状态变化，我们可以得知被测压力的大小。

2. 电接点压力表的结构电接点压力表主要由感应元件、接点、转换电路和指示装置等组成。

感应元件一般采用弹性元件，如弹簧或膜片。

接点是一个开关，当感应元件发生形变时，接点的状态会发生改变。

转换电路则负责检测接点的状态变化，并将其转换成电信号。

指示装置用于显示压力值。

3. 工作原理当被测压力作用在感应元件上时，感应元件会产生形变，使接点的状态发生改变。

当压力较小时，感应元件不产生形变，接点保持断开状态；当压力增加到一定程度时，感应元件开始形变，接点闭合，电流导通。

通过检测电流的导通与断开状态，我们可以判断出被测压力的大小。

4. 优点和应用电接点压力表具有以下优点：- 结构简单，制造成本低；- 测量范围广，可用于高压和低压的测量；- 精度高，可达到0.5%；- 可靠性高，使用寿命长。

因此，电接点压力表广泛应用于各个领域，如工业自动化控制、石油化工、电力系统、食品加工等。

它可以用来监测管道、容器、设备等中的压力变化，以确保生产过程的安全和稳定。

总结：电接点压力表利用电接点原理来测量被测压力，通过感应元件的形变，改变接点的状态，进而改变电流的导通与断开状态。

电接点压力表具有结构简单、测量范围广、精度高、可靠性高等优点，并广泛应用于各个领域。

通过电接点压力表的使用，我们可以准确地了解被测压力的大小，从而保障生产过程的安全和稳定。

电接点压力表原理
电接点压力表是一种测量物体压力的装置，其工作原理基于电阻效应。

该装置由两个金属接点组成，分别与电源的正负极相连。

当物体施加压力导致接点之间的接触面积发生变化时，电阻值也会发生相应的变化。

在原理中，我们可以看到电接点压力表的工作原理可以归结为电阻值和接触面积之间的关系。

首先，当接点之间的压力增加时，接触面积也会增加，导致电阻值减小。

相反，当接点之间的压力减小时，接触面积也会减小，导致电阻值增加。

为了测量压力变化，电接点压力表通常与电桥电路相连。

电桥电路是一种用来测量电阻值的电路，它包括一个电源和四个电阻，其中两个电阻是已知的，另外两个电阻是待测量的电阻。

当电桥电路平衡时，即桥中的电流为零，可以通过调节已知电阻或测量电阻来确定待测量电阻的值。

在电接点压力表中，已知电阻通常是与电接点并联连接的固定电阻。

通过调节电源电压或测量电阻，可以确定电接点的电阻值。

由于电接点的电阻值与压力之间存在一定的关系，因此可以通过测量电阻值来间接测量压力的大小。

需要注意的是，由于金属接点的弹性和形变特性，电接点压力表在工作过程中可能存在一定的非线性误差。

为了提高精确度，可以在电接点周围添加弹簧或其他弹性材料，以增加接触的均匀性和稳定性。

同时，还可以根据实际应用需求，选用不同材质和形状的接点，以适应不同压力范围和环境条件下的测量要
求。

总之，电接点压力表利用电阻值与接触面积之间的关系来测量物体的压力。

通过与电桥电路相连，可以实现压力的间接测量，并在实际应用中提供准确可靠的压力数据。

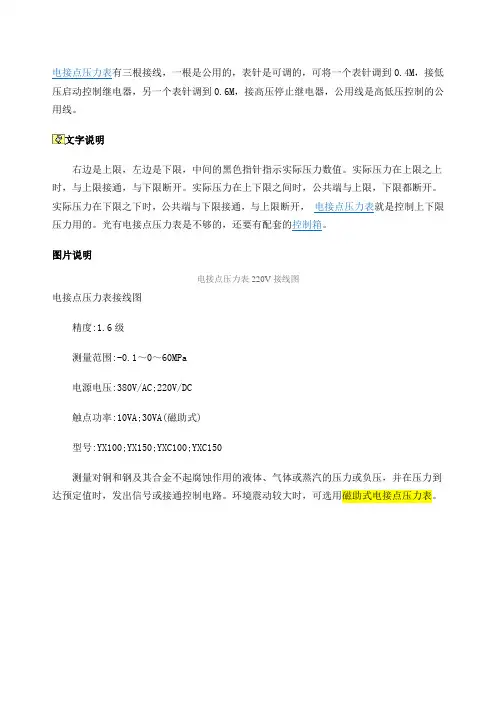

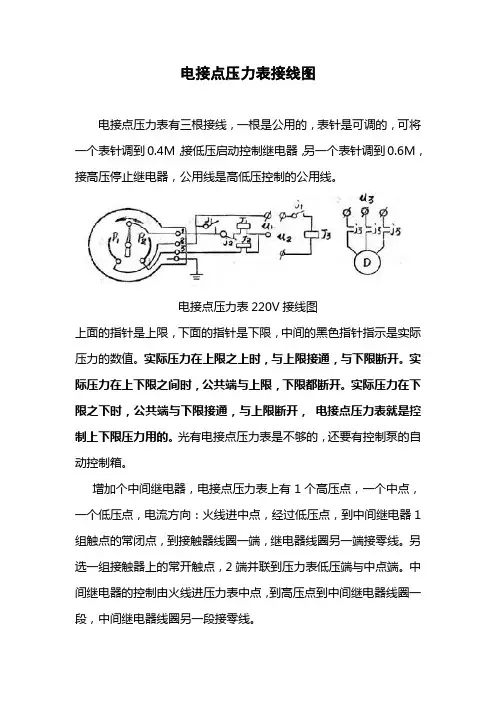

电接点压力表接线图电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

电接点压力表220V接线图上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

实际压力在上限之上时，与上限接通，与下限断开。

实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

光有电接点压力表是不够的，还要有控制泵的自动控制箱。

增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。

测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力或负压，并在压力到达预定值时，发出信号或接通控制电路。

环境震动较大时，可选用磁助式电接点压力表。

电气原理：以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。

控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁，其常开触头闭合驱动J3，电动机得电运转。

当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。

如此往复，达到自动控制的目的。

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

文字说明
右边是上限，左边是下限，中间的黑色指针指示实际压力数值。

实际压力在上限之上时，与上限接通，与下限断开。

实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

光有电接点压力表是不够的，还要有配套的控制箱。

图片说明
电接点压力表220V接线图
电接点压力表接线图
精度:1.6级
测量范围:-0.1～0～60MPa
电源电压:380V/AC;220V/DC
触点功率:10VA;30VA(磁助式)
型号:YX100;YX150;YXC100;YXC150
测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力或负压，并在压力到达预定值时，发出信号或接通控制电路。

环境震动较大时，可选用磁助式电接点压力表。

电接点压力表接线方法
电流方向：
火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，
中间继电器线圈另一段接零线。

三项水泵的接法示意图：
两项水泵的接法示意图：
我画的图O(∩_∩)O~
不规范，凑合着看吧，仅供参考:-D
这是原来的说明书(ˇˍˇ），看不太明白%>_<% ，好像那个J3应该是J1，说得不一定对。

电接点压力表接线图
如：电接点压力表一块接触器一个要求压力到0.1M开始工作到0.4M停止的接线图
需增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组常闭触点，到接触器线圈一端，接触器线圈另一端接零线（380V 接相线）。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一端，中间继电器线圈另一端接零线（380V接相线）。
