第二节压力控制类一、压力检测仪表1．弹簧管压力表这是弹簧压力计中最常用的一种，构造如图2-5所示。

被测压力由接头接入，迫使弹簧管1的自由端B向右上方扩张。

自由端B的弹性变形位移通过连杆2使扇形齿轮3做逆时针偏转，进而带动中心齿轮4做顺时针偏转。

与中心齿轮同轴的指针5也做顺时针偏转，从指针偏转角度大小可以显示被测压力的大小。

图2-5 弹簧管压力表传动原理图2-6 电接点压力表电气接线示意图弹簧管压力表有一套机械传动放大机构。

弹簧管本身的位移非常有限，灵敏度也不够高，所以增加了这一装置。

从图2-5可看出，指针5的位移是经过了两次放大的。

第一次放大是利用扇形齿轮3，因拉杆1的拉动绕支点转动时，它的两个端点移动了不同的弧长而实现的；第二次放大是由于中心齿轮的节圆直径远小于扇形齿轮的节圆直径而实现的。

普通弹簧管压力表有Y-150型，用来测量对钢和铜不起腐蚀作用的液体、气体和蒸汽的压力。

制冷系统中用于测量各种制冷设备中氨气和液体的压力和真空度的压力表有Y A型和YZA型。

这种仪表适用的工作环境为-40—50℃，相对湿度不大于80%。

2．电接点压力表这是一种简单的二位式压力指示和控制仪表。

常用的有YXA-150和YZXA-150型两种。

电接点压力表和真空表是在普通弹簧管压力表的基础上附加了电接触点和引线盒等组成，电气接线见图2-6所示。

电接点压力表经常用在制冷压缩机的超压报警或自动停开车中。

压力表指针上有动触点2，表盘上有两个可调的指针，指针上分别有静触点1和4。

当压力超过上限给定数值（此数值由静触点4的指针位置确定）时，动触点2和静触点4接通，电笛响；若压力过底时，则动触点2和静触点1接通，绿色信号灯3亮。

静触点1、4的位置可根据需要灵活调节。

二、压力控制器压力控制器又称压力继电器和压力调节器，是一种由压力信号控制的电气开关。

（一）YWK系列压力控制器YWK系列压力控制器是一种两位式电触点压力控制仪表，在所调定的上、下限位发出通路和断路的电气信号。

电接点压力表系列Electric contact pressure gauge series 电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

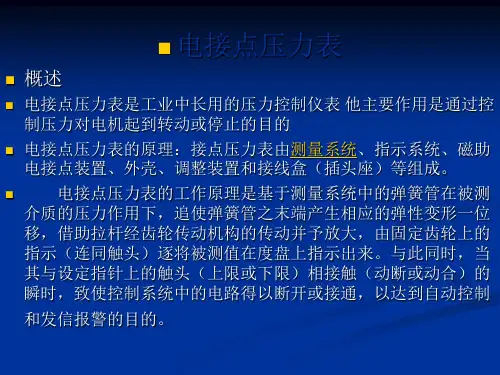

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid medium in the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,for instance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will show the measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer of instrument will make dynamic contact touch or cut with static one (upper limits or lower limits),leading to the cut and turn-on of control system for the purpose of automatic control and alarm.目录简 介Brief Introduction普通电接点压力表YX/YXC Normal Electric Contact Pressure Gauge YX 普通型电接点压力表 适于测量对铜及铜合金，无腐蚀作用的气体及液体的压力。

Y X C-100（150）H磁助式电接点压力表安装与使用说明1.仪表在安装前必须认真核对型号、规格是否相符以及检验指针是否在零位分度线上如有问题应查明原因，解决后方可使用。

2.仪表应安装于周围环境（或介质）温度为-40～+70℃，相对湿度不大于85%，震动或被测压力的急剧脉动对电触头准确接触发信及仪表读数无影响的环境中，如仪表使用的环境温度偏离标准温度20+5℃时，必须考虑温度附加误差，其示值附加误差不大于0.04%/10℃，设定点偏差不大于0.06%/10℃。

3.仪表的允许使用范围：均匀负荷不应超过测量上限的3/4；变动负荷不应超过测量上限的2/3。

4.电接触装置的电器参数见仪表表盘。

5.继电器的选用（参考型号）220V DC 140mA ≈30.8W380V AC 80mA ≈30.4W6.仪表在调整设定值时，应借助专用的钥匙（附件）进行。

7.仪表应垂直安装，并力求与取压点之间保持同一水平位置。

8.仪表在正常使用的情况下，应定期检验。

一般每隔三个月检验一次为宜。

9.仪表在使用与维修时，引至接线盒内接线（地）端子的导线应可靠连接，以确保安全。

10.仪表接线图如下：YX 电接点压力表M 发电机JA 接触器及其触点JB 中间继电器及其触点K 组合开关L 指示灯RD 熔断丝上海赛途仪器仪表有限公司地址：上海市青浦区朱家角镇Y X C-100（150）H磁助式电接点压力表安装与使用说明1.仪表在安装前必须认真核对型号、规格是否相符以及检验指针是否在零位分度线上如有问题应查明原因，解决后方可使用。

2.仪表应安装于周围环境（或介质）温度为-40～+70℃，相对湿度不大于85%，震动或被测压力的急剧脉动对电触头准确接触发信及仪表读数无影响的环境中，如仪表使用的环境温度偏离标准温度20+5℃时，必须考虑温度附加误差，其示值附加误差不大于0.04%/10℃，设定点偏差不大于0.06%/10℃。

3.仪表的允许使用范围：a)均匀负荷不应超过测量上限的3/4；b)变动负荷不应超过测量上限的2/3。

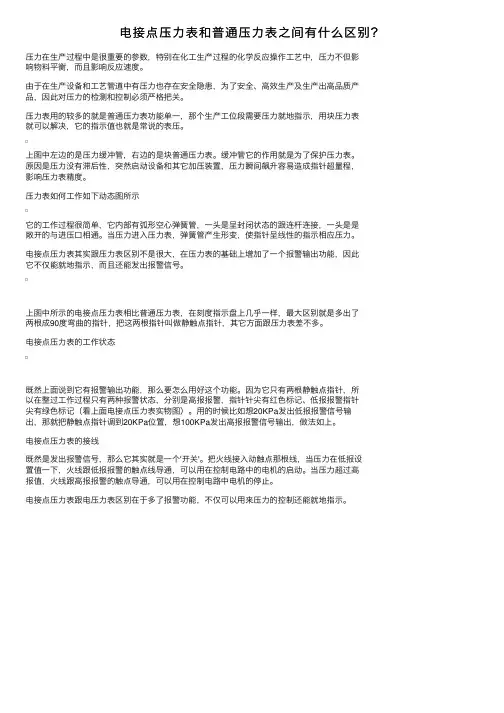

电接点压⼒表和普通压⼒表之间有什么区别？压⼒在⽣产过程中是很重要的参数，特别在化⼯⽣产过程的化学反应操作⼯艺中，压⼒不但影响物料平衡，⽽且影响反应速度。

由于在⽣产设备和⼯艺管道中有压⼒也存在安全隐患，为了安全、⾼效⽣产及⽣产出⾼品质产品，因此对压⼒的检测和控制必须严格把关。

压⼒表⽤的较多的就是普通压⼒表功能单⼀，那个⽣产⼯位段需要压⼒就地指⽰，⽤块压⼒表就可以解决，它的指⽰值也就是常说的表压。

上图中左边的是压⼒缓冲管，右边的是块普通压⼒表。

缓冲管它的作⽤就是为了保护压⼒表。

原因是压⼒没有滞后性，突然启动设备和其它加压装置，压⼒瞬间飙升容易造成指针超量程，影响压⼒表精度。

压⼒表如何⼯作如下动态图所⽰它的⼯作过程很简单，它内部有弧形空⼼弹簧管，⼀头是呈封闭状态的跟连杆连接，⼀头是是敞开的与进压⼝相通。

当压⼒进⼊压⼒表，弹簧管产⽣形变，使指针呈线性的指⽰相应压⼒。

电接点压⼒表其实跟压⼒表区别不是很⼤，在压⼒表的基础上增加了⼀个报警输出功能，因此它不仅能就地指⽰，⽽且还能发出报警信号。

上图中所⽰的电接点压⼒表相⽐普通压⼒表，在刻度指⽰盘上⼏乎⼀样，最⼤区别就是多出了两根成90度弯曲的指针，把这两根指针叫做静触点指针，其它⽅⾯跟压⼒表差不多。

电接点压⼒表的⼯作状态既然上⾯说到它有报警输出功能，那么要怎么⽤好这个功能。

因为它只有两根静触点指针，所以在整过⼯作过程只有两种报警状态，分别是⾼报报警，指针针尖有红⾊标记、低报报警指针尖有绿⾊标记（看上⾯电接点压⼒表实物图）。

⽤的时候⽐如想20KPa发出低报报警信号输出，那就把静触点指针调到20KPa位置，想100KPa发出⾼报报警信号输出，做法如上。

电接点压⼒表的接线既然是发出报警信号，那么它其实就是⼀个'开关'。

把⽕线接⼊动触点那根线，当压⼒在低报设置值⼀下，⽕线跟低报报警的触点线导通，可以⽤在控制电路中的电机的启动。

当压⼒超过⾼报值，⽕线跟⾼报报警的触点导通，可以⽤在控制电路中电机的停⽌。

HAKK-YXC系列磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求又相继研制了耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

普通型适于测量对铜合金、铁无腐蚀作用的气体及液体的压力。

防腐型主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。

防腐耐震型通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。

在电接点压力表装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。

磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求，磁助电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于磁助电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，磁助电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

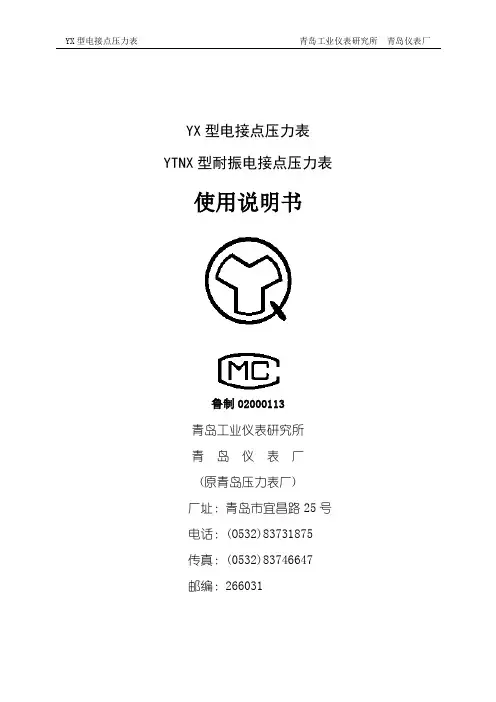

YX型电接点压力表YTNX型耐振电接点压力表使用说明书鲁制02000113青岛工业仪表研究所青岛仪表厂(原青岛压力表厂)厂址：青岛市宜昌路25号电话：(O532)83731875传真：(0532)83746647邮编：266031一、用途电接点压力表（以下简称仪表），适用于测量无爆炸危险的非结晶、非凝固的液体、气体等介质的压力，并在压力达到预定值时发出信号接通控制电路，达到自动控制和报警的目的。

耐振YTNX型电接点压力表。

除具备与电接点压力表相同的功能外，重要的足能够测量介质强烈脉冲及工作环境有剧烈振动的介质的压力。

二、结构与作用原理：仪表主要由弹簧管压力表和接点装置两大部分组成。

仪表的作用原理足基于被测介质的压力进入弹簧管时所产生的能移经传动放大后。

使指针在刻度盘上指示出来，同时，指针带动接点装置的活动触点，当压力达到预定值时，接通或切断电路，而达到控制压力的目的。

三、主要技术参数：1、名称、型号、公称直径、接头螺纹、精确度等级及测量范围见下表：注：以上各种型号的电接点压力表都可制成轴向型“Z”，或轴向带边型“ZT”。

2、最高工作电压为380VAC。

3、触点功率：直接作用式(A型)：10VA磁助式(C型)：30VA4、环境温度：一般为-40～70℃相对湿度：不大于85％5、控制方式：a．上、下限控制b．双上限或双下限控制c．单上限或单下限控制6、仪表执行国家标准：JB/T9279～1999《电接点压力表》四、安装与使用：l、仪表在安装前须先仔细核对型号、规格和检查指示指针是否位于零位，如发现型号、规格不符或指针偏离零位。

应予查明原因后更换或重检。

2、仪表应垂直安装，并力求与取压点之间保持同一水平位置。

3、仪表按要求接好电气线路。

下图为典型的接线示意图五、本仪表性能符合JB/T9273-1999标准要求。

由本厂检验部门按照JJG52一1999检定规程进行检定。

六、订货须知：订货时须注明仪表的a．名称、规格、型号b．有特殊要求的仪表请详细说明c．可以订做生产氨用、耐酸、全不锈钢电接点压力表。

电接点压力表系列Electric contact pressure gauge series 电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid medium in the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,for instance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will show the measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer of instrument will make dynamic contact touch or cut with static one (upper limits or lower limits),leading to the cut and turn-on of control system for the purpose of automatic control and alarm.目录简 介Brief Introduction普通电接点压力表YX/YXC Normal Electric Contact Pressure Gauge YX 普通型电接点压力表 适于测量对铜及铜合金，无腐蚀作用的气体及液体的压力。

HR-YX、YXC系列电接点压力表电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

● 接点装置电气参数及控制形式触头功率最高工作电压最大工作电流控制形式30VA（阻性负载）220VDC或380VAC 1A 上下限、双上限、双下限型号表示HR-YX-100 HR-YXC-150 HR-ZX-100ZT HR-YXC150电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）外形尺寸HR-YXC-100(1)、HR-YXC-150(1)HR-YXC-100(2)、HR-YXC-150(2)HR-YXC-100(1)ZT、HR-YXC-150(1)ZT HR-YXC-100(2)ZT、HR-YXC-150(2)ZT HR-YXC-150、HR-YXCA-150HR-YXC-153型号 D H H1 H2 d0 d d1 B B1 L L1 HR-YXC-60φ6046 13 M14×1.556 72 14HR-YXC-100φ10095 17 M20×1.587 121 20HR-YXC-100ZTφ10096 33 30 118 M20×1.5 5.5 20 115 HR-YXC-150φ15078 40 17 165 M20×1.5 5.5 113 150 20HR-YXC-150ZTφ15078 40 30 165 M20×1.5 5.5 113 150 20 100。

图为水泵自动上水电接点压力表控制接线图公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K （主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。

当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。

K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。

图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。

YJ 系列电接点压力表压力表是目前最常用的压力测量与控制仪表之一，该产品的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在度盘指示相应的压力数值。

型号与规格型号规格 精度螺纹 Y-XXX （表盘直径，如40，50，60，75，100，150，250） -（忽略为普通压力表径向，Z 为轴向）-T （表盘带边） -N （耐震）-B （全不锈钢） -J （电接点压力表）-A （氨用压力表） -F （防腐蚀） -M （隔膜压力表） -E （膜盒压力表） -Y （远传压力表） -G （精密压力表） -C （船用压力表）0.1mpa 0.16mpa 0.25mpa 0.4mpa 0.6mpa 1mpa 1.6mpa 2.5mpa 4mpa 6mpa 10mpa 16mpa 25mpa 40mpa 60mpa 100mpa -0.1-0MPA -0.1-0.06MPA -0.1-0.15MPA -0.1-0.3MPA -0.1-0.5MPA -0.1-0.9MPA -0.1-1.5MPA -0.1-2.4MPA2.5 1.5 G1/4 NPT1/4 PT1/4 M14*1.5 G1/8 NPT1/8 PT1/8 M10*1 G1/2 NPT1/2 PT1/2 M20*1.5使用环境条件：-40~70℃，相对湿度不大于85%温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

该仪表在原有普通型和专用型的基础上，又有抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型。

电接点压力表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。

图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通经K1常闭触点到达接触器K（主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。

当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。

K1
线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。

图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。
