电接点压力表接线图和控制电机实物图，有深入了解过吗？
电接点压力表接线图及控制电机实物图电接点压力表与相应的电气器件（如继电器及变频器等）配套使用，即可对被测（控）压力的各种气体与液体介质经仪表实现自动控制和发信（报警）的目的。

以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。

控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点
电接点压力表接线图电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

电接点上下限控制电机实物图环境震动较大时，可选用磁助式电接点压力表。

耐震电接点压力表电接点压力表上下限可以通过表面中间的旋钮调节，按下旋钮卡到上或者下限旋转到相应压力值上。

电接点压力表上下限三根线可以用万用表二极管档测出。

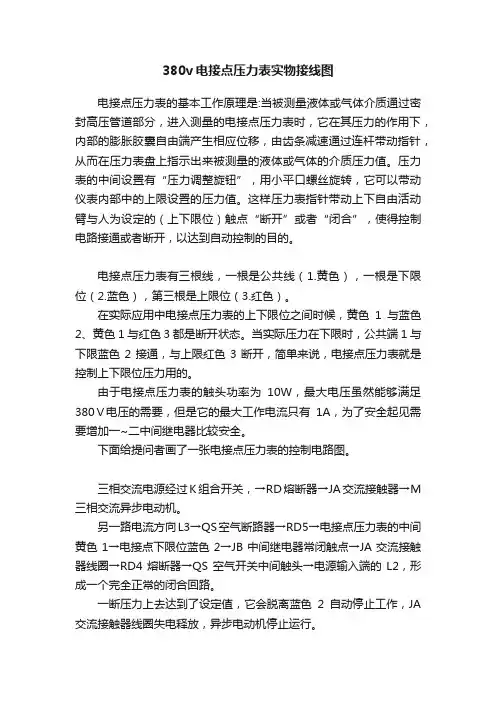

380v电接点压力表实物接线图
电接点压力表的基本工作原理是:当被测量液体或气体介质通过密封高压管道部分，进入测量的电接点压力表时，它在其压力的作用下，内部的膨胀胶囊自由端产生相应位移，由齿条减速通过连杆带动指针，从而在压力表盘上指示出来被测量的液体或气体的介质压力值。

压力表的中间设置有“压力调整旋钮”，用小平口螺丝旋转，它可以带动仪表内部中的上限设置的压力值。

这样压力表指针带动上下自由活动臂与人为设定的（上下限位）触点“断开”或者“闭合”，使得控制电路接通或者断开，以达到自动控制的目的。

电接点压力表有三根线，一根是公共线（1.黄色），一根是下限位（2.蓝色），第三根是上限位（3.红色）。

在实际应用中电接点压力表的上下限位之间时候，黄色1与蓝色2、黄色1与红色3都是断开状态。

当实际压力在下限时，公共端1与下限蓝色2接通，与上限红色3断开，简单来说，电接点压力表就是控制上下限位压力用的。

由于电接点压力表的触头功率为10W，最大电压虽然能够满足380Ⅴ电压的需要，但是它的最大工作电流只有1A，为了安全起见需要增加一~二中间继电器比较安全。

下面给提问者画了一张电接点压力表的控制电路图。

三相交流电源经过K组合开关，→RD熔断器→JA交流接触器→M 三相交流异步电动机。

另一路电流方向L3→QS空气断路器→RD5→电接点压力表的中间黄色1→电接点下限位蓝色2→JB中间继电器常闭触点→JA交流接触器线圈→RD4熔断器→QS空气开关中间触头→电源输入端的L2，形成一个完全正常的闭合回路。

一断压力上去达到了设定值，它会脱离蓝色2自动停止工作，JA 交流接触器线圈失电释放，异步电动机停止运行。

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

实际压力在上限之
[1]上时，与上限接通，与下限断开。

实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。

光有电接点压力表是不够的，还要有控制泵的自动控制箱。

增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。

电接点压力表有三个接点，编号1，2，3，1为动接点，2为压力下限接点，3为压力上限接点。

电接点压力表就是提供一个常开点或者常闭点，并可以设置回差值（压力的上下限设定），根据需要，一种类型的常开点（或者常闭点）就需要两芯线。

另外，你负载的大小也很重要，一般电接点压力表的触点容量不是很大，常见的有AC250V,1A。

如果超过这个容量，要增加中间继电器。

电接点压力表原理及控制泵启停原理图
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到下限压力,接低压启动控制继电器，另一个表针调到上限压力，接高压停止继电器，公用线是高低压控制的公用线•上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值•实际压力在上限之上时，与上限接通,与下限断开.实际压力在上下限之间时，公共端与上限，下限都断开.实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的
N
FU SA
IT J
KlVH
14 Fl
K2
H I-J ⅛¾f⅛⅜
KI
Ll ⅛t电器
13-。

电接点压力表接线方法
电流方向：
火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。

另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，
中间继电器线圈另一段接零线。

三项水泵的接法示意图：
两项水泵的接法示意图：
我画的图O(∩_∩)O~
不规范，凑合着看吧，仅供参考:-D
这是原来的说明书(ˇˍˇ），看不太明白%>_<% ，好像那个J3应该是J1，说得不一定对。

电接点压力表控制水泵原理一、引言在工业生产和民用生活中，水泵起到了非常重要的作用。

为了保证水泵的运行安全和稳定，以及节约能源，我们需要对水泵进行自动控制。

而电接点压力表作为一种常用的测量仪器，可以对水泵的压力进行监测和控制，从而实现自动化的水泵控制。

本文将介绍电接点压力表控制水泵的原理及其应用。

二、电接点压力表的原理电接点压力表是一种利用电器原理实现压力测量和控制的装置。

其原理是通过压力传感器感知压力变化，并将压力信号转化为电信号，再通过电路控制水泵的运行。

具体原理如下：1. 压力传感器：电接点压力表使用压力传感器来感知水泵的压力变化。

压力传感器通常由弹性元件、传感器电桥和信号处理电路组成。

当水泵的压力发生变化时，弹性元件会产生形变，从而改变传感器电桥的电阻值。

这种电阻值的变化将被传感器电路转化为电信号。

2. 电信号转换：传感器电路会将压力信号转换为电信号，通常是电压信号。

这个过程可以通过电桥电路实现。

电桥电路将传感器电阻值的变化转化为电压变化，这样就得到了与水泵压力相关的电压信号。

3. 电信号处理：电接点压力表会对转换后的电信号进行处理以实现对水泵的控制。

处理电路通常包括放大电路、滤波电路和比较电路。

放大电路用于增强电信号的幅度，以便后续电路能够正确检测和处理信号。

滤波电路用于去除干扰信号，确保测量结果准确可靠。

比较电路用于将电信号与设定的压力阈值进行比较，从而确定是否需要启动或停止水泵。

4. 控制水泵：通过比较电路的输出信号，我们可以控制水泵的启动和停止。

当电信号达到设定的压力阈值时，比较电路将输出一个控制信号，启动水泵。

反之，当电信号低于设定的压力阈值时，比较电路将停止输出控制信号，水泵也会停止工作。

三、电接点压力表控制水泵的应用电接点压力表控制水泵的原理可以应用于各种需要控制水泵运行的场合，例如：1. 自动供水系统：在城市供水系统中，电接点压力表可以实现对水泵的自动控制。

当用户使用水量增加时，水泵会自动启动，为用户提供充足的水源。

图为水泵自动上水电接点压力表控制接线图公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K （主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。

当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。

K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。

图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。

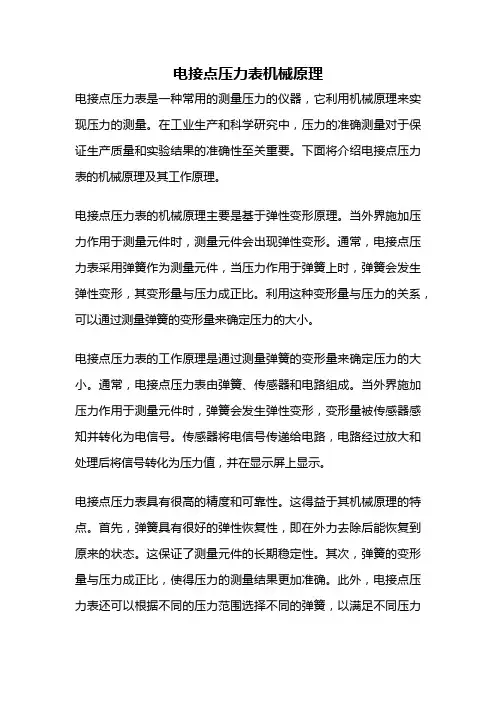

电接点压力表机械原理电接点压力表是一种常用的测量压力的仪器，它利用机械原理来实现压力的测量。

在工业生产和科学研究中，压力的准确测量对于保证生产质量和实验结果的准确性至关重要。

下面将介绍电接点压力表的机械原理及其工作原理。

电接点压力表的机械原理主要是基于弹性变形原理。

当外界施加压力作用于测量元件时，测量元件会出现弹性变形。

通常，电接点压力表采用弹簧作为测量元件，当压力作用于弹簧上时，弹簧会发生弹性变形，其变形量与压力成正比。

利用这种变形量与压力的关系，可以通过测量弹簧的变形量来确定压力的大小。

电接点压力表的工作原理是通过测量弹簧的变形量来确定压力的大小。

通常，电接点压力表由弹簧、传感器和电路组成。

当外界施加压力作用于测量元件时，弹簧会发生弹性变形，变形量被传感器感知并转化为电信号。

传感器将电信号传递给电路，电路经过放大和处理后将信号转化为压力值，并在显示屏上显示。

电接点压力表具有很高的精度和可靠性。

这得益于其机械原理的特点。

首先，弹簧具有很好的弹性恢复性，即在外力去除后能恢复到原来的状态。

这保证了测量元件的长期稳定性。

其次，弹簧的变形量与压力成正比，使得压力的测量结果更加准确。

此外，电接点压力表还可以根据不同的压力范围选择不同的弹簧，以满足不同压力下的测量需求。

除了机械原理，电接点压力表还具有其他一些特点。

首先，它可以测量静态压力和动态压力。

静态压力是指压力保持不变的情况下进行测量，而动态压力是指压力随时间变化的情况下进行测量。

其次，电接点压力表可以测量各种介质的压力，如气体、液体等。

此外，它还可以测量不同精度要求的压力，从而满足不同领域的需求。

总结起来，电接点压力表是一种基于机械原理的压力测量仪器。

它利用弹簧的弹性变形来实现压力的测量。

通过传感器和电路的配合，可以将弹簧的变形量转化为电信号，并显示在显示屏上。

电接点压力表具有高精度、可靠性和多功能等特点，广泛应用于工业生产和科学研究中。

在使用电接点压力表时，需要注意其使用范围和精度要求，以确保测量结果的准确性。
