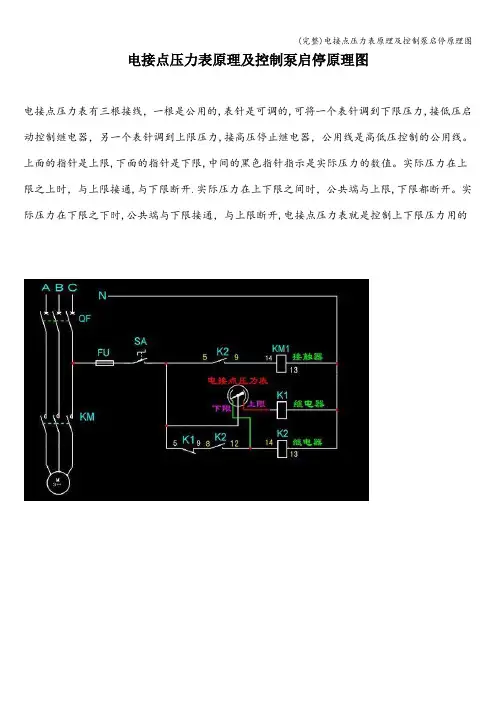

电接点压力表原理及控制泵启停原理图
电接点压力表有三根接线，一根是公用的,表针是可调的,可将一个表针调到下限压力,接低压启动控制继电器，另一个表针调到上限压力,接高压停止继电器，公用线是高低压控制的公用线。

上面的指针是上限,下面的指针是下限,中间的黑色指针指示是实际压力的数值。

实际压力在上限之上时，与上限接通,与下限断开.实际压力在上下限之间时，公共端与上限,下限都断开。

实际压力在下限之下时,公共端与下限接通，与上限断开,电接点压力表就是控制上下限压力用的。

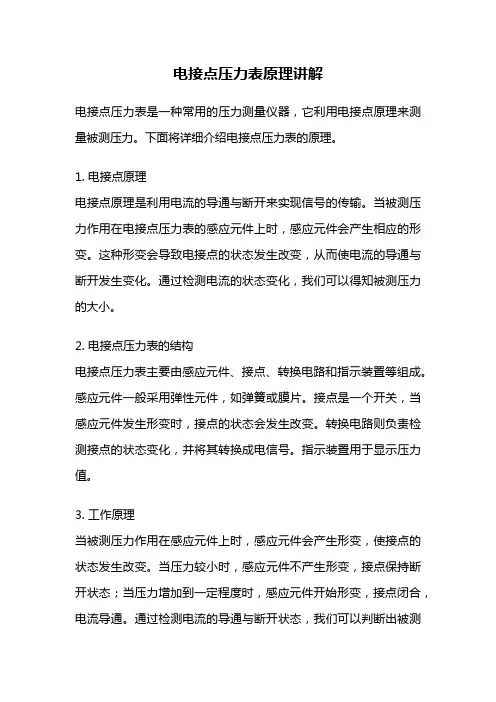

电接点压力表原理讲解电接点压力表是一种常用的压力测量仪器，它利用电接点原理来测量被测压力。

下面将详细介绍电接点压力表的原理。

1. 电接点原理电接点原理是利用电流的导通与断开来实现信号的传输。

当被测压力作用在电接点压力表的感应元件上时，感应元件会产生相应的形变。

这种形变会导致电接点的状态发生改变，从而使电流的导通与断开发生变化。

通过检测电流的状态变化，我们可以得知被测压力的大小。

2. 电接点压力表的结构电接点压力表主要由感应元件、接点、转换电路和指示装置等组成。

感应元件一般采用弹性元件，如弹簧或膜片。

接点是一个开关，当感应元件发生形变时，接点的状态会发生改变。

转换电路则负责检测接点的状态变化，并将其转换成电信号。

指示装置用于显示压力值。

3. 工作原理当被测压力作用在感应元件上时，感应元件会产生形变，使接点的状态发生改变。

当压力较小时，感应元件不产生形变，接点保持断开状态；当压力增加到一定程度时，感应元件开始形变，接点闭合，电流导通。

通过检测电流的导通与断开状态，我们可以判断出被测压力的大小。

4. 优点和应用电接点压力表具有以下优点：- 结构简单，制造成本低；- 测量范围广，可用于高压和低压的测量；- 精度高，可达到0.5%；- 可靠性高，使用寿命长。

因此，电接点压力表广泛应用于各个领域，如工业自动化控制、石油化工、电力系统、食品加工等。

它可以用来监测管道、容器、设备等中的压力变化，以确保生产过程的安全和稳定。

总结：电接点压力表利用电接点原理来测量被测压力，通过感应元件的形变，改变接点的状态，进而改变电流的导通与断开状态。

电接点压力表具有结构简单、测量范围广、精度高、可靠性高等优点，并广泛应用于各个领域。

通过电接点压力表的使用，我们可以准确地了解被测压力的大小，从而保障生产过程的安全和稳定。

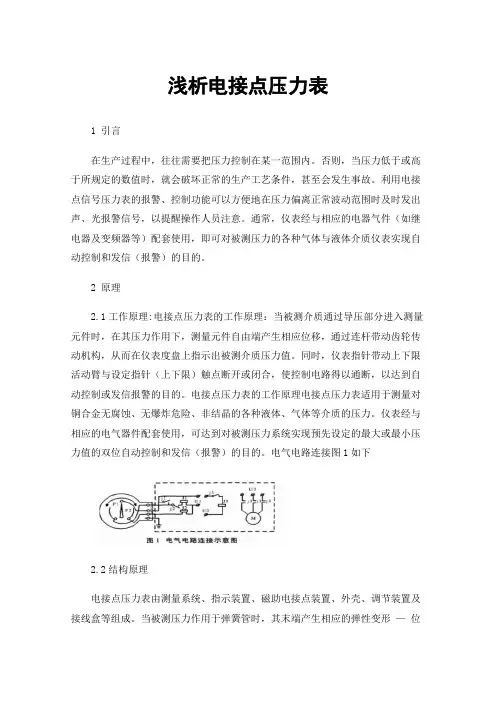

浅析电接点压力表1 引言在生产过程中，往往需要把压力控制在某一范围内。

否则，当压力低于或高于所规定的数值时，就会破坏正常的生产工艺条件，甚至会发生事故。

利用电接点信号压力表的报警、控制功能可以方便地在压力偏离正常波动范围时及时发出声、光报警信号，以提醒操作人员注意。

通常，仪表经与相应的电器气件（如继电器及变频器等）配套使用，即可对被测压力的各种气体与液体介质仪表实现自动控制和发信（报警）的目的。

2 原理2.1工作原理:电接点压力表的工作原理：当被测介质通过导压部分进入测量元件时，在其压力作用下，测量元件自由端产生相应位移，通过连杆带动齿轮传动机构，从而在仪表度盘上指示出被测介质压力值。

同时，仪表指针带动上下限活动臂与设定指针（上下限）触点断开或闭合，使控制电路得以通断，以达到自动控制或发信报警的目的。

电接点压力表的工作原理电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质的压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

电气电路连接图1如下2.2结构原理电接点压力表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

3检定电接点压力表实际是压力表操纵的电路开关，仅是普通弹簧管压力表加装一个电接点信号装置，对压力部分的检定与普通压力表相同，与其他压力表的不同之处在于它接通之后的反应，检定时首先看其压力的准确性，然后看其接通反应的灵敏性。

压力仪表基础知识培训课件§有的压力表背后有个小圆孔这是起什么作用的？§当压力表测量气体或有毒液体时，在它的表壳背后有一个安全孔（有黑色的橡胶垫堵着），这样当弹簧管渗漏，损坏时，表壳内的压力会把安全阀顶开，防止壳体内的压力冲破正面的玻璃伤人。

§智能式变送器的特点：1.在检测部件中，除了压力（差压）传感元外，一般还有温度传感元件。

产品采用微机械电子加工技术、超大规模的专用集成电路（ASIC）和表面安装技术（SMT），其结构形式有：硅电容式硅谐振式复合半导体式硅微电容式。

﹝6﹞智能压力变送器§智能变送器是在普通的电气式压力计基础上，增加了微处理器而形成的一种智能式检测仪表。

智能变送器种类很多，结构各有差异。

按照被检测变量的不同，分为智能压力变送器、智能差压变送器等。

§2.智能变送器的精度较高，一般在±0.1%~±0.2%，有的还能到±0.075%；测量范围很宽，量程比达40、50、100甚至400；其他如温度性能、静压性能、单向过载性能等也比以往的变送器有很大的提高。

§3.智能变送器可以在手持通信器（又称手操器）上远程设定仪表的零点和量程，因此仪表可以在不通信号压力的情况下更改测量范围。

§4.智能变送器和DCS控制系统之间可数字通信，就为全数字化的现场总线控制系统提供了条件。

§智能压力差压变送器罗斯蒙特富士霍尼韦尔EJA§HART手操器275手操器375手操器475手操器三、压力表的选用、校验、安装（1）压力表的选择：§仪表量程的选择：在被测压力较稳定的情况下，最大工作压力不应超过仪表满量程的3/4；在压力波动较大时，不应超过仪表满量程的2/3；为保证测量的准确度，最小工作压力不应小于满量程的1/3。

我国生产的压力表有统一的量程系列，它们是1、1.6、2.5、4.0、6.0kPa以及它们的10n倍数。

压力表操作知识培训一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

二．压力的两种表示方法：（1）绝对压力：以绝对真空为基准，高于绝对真空的压力；（2）相对压力：以大气压力作为基准所标示的压力。

绝对压力=大气压力+相对压力三．名称正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

四．常用单位：帕（Pa）千帕（Kpa）兆帕（Mpa）巴(Bar)1Mpa=1000000Pa=10Bar压力表一．概念以大气压力为基准，用于测量小于或大于大气压力的仪表。

二．分类1．压力表按其测量精确度，可分为精密压力表、一般压力表。

2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。

4．压力表按其组成，液柱式，电子式和机械式。

本部分就机械式做以介绍。

三．机械式压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

（1）组成弹性敏感元件齿轮传动机构指针外壳等（2）原理压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。

（3）弹性敏感元件的种类：弹簧管（波登管），膜片，膜盒，波纹管。

机械式压力表并由此分类。

（4）弹簧管式压力表弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。

弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。

弹簧管的测量范围一般在0.1MPa ~ 250MPa。

目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。
