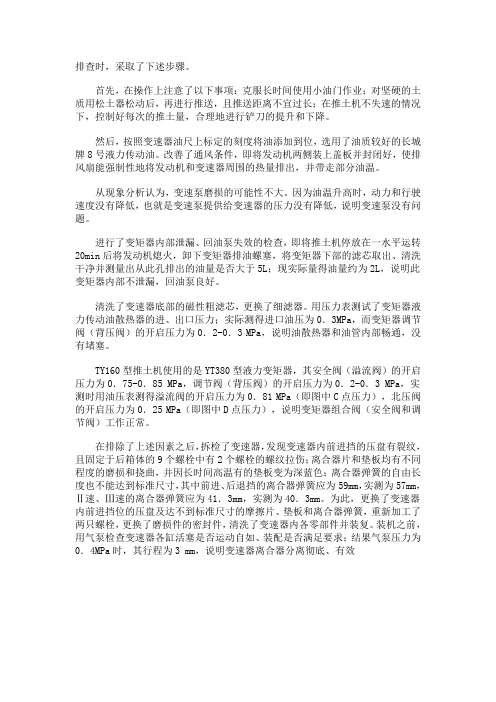

排查时，采取了下述步骤。
首先，在操作上注意了以下事项：克服长时间使用小油门作业；对坚硬的土质用松土器松动后，再进行推送，且推送距离不宜过长；在推土机不失速的情况下，控制好每次的推土量，合理地进行铲刀的提升和下降。
然后，按照变速器油尺上标定的刻度将油添加到位，选用了油质较好的长城牌8号液力传动油。
改善了通风条件，即将发动机两侧装上盖板并封闭好，使排风扇能强制性地将发动机和变速器周围的热量排出，并带走部分油温。
从现象分析认为，变速泵磨损的可能性不大。
因为油温升高时，动力和行驶速度没有降低，也就是变速泵提供给变速器的压力没有降低，说明变速泵没有问题。
进行了变矩器内部泄漏、回油泵失效的检查，即将推土机停放在一水平运转20min后将发动机熄火，卸下变矩器排油螺塞，将变矩器下部的滤芯取出、清洗干净并测量出从此孔排出的油量是否大于5L；现实际量得油量约为2L，说明此变矩器内部不泄漏，回油泵良好。
清洗了变速器底部的磁性粗滤芯，更换了细滤器。
用压力表测试了变矩器液力传动油散热器的进、出口压力；实际测得进口油压为0．3MPa，而变矩器调节阀（背压阀）的开启压力为0．2-0．3 MPa，说明油散热器和油管内部畅通，没有堵塞。
TY160型推土机使用的是YT380型液力变矩器，其安全阀（溢流阀）的开启压力为0．75-0．85 MPa，调节阀（背压阀）的开启压力为0．2-0．3 MPa，实测时用油压表测得溢流阀的开启压力为0．81 MPa（即图中C点压力），北压阀的开启压力为0．25 MPa（即图中D点压力），说明变矩器组合阀（安全阀和调节阀）工作正常。
在排除了上述因素之后，拆检了变速器，发现变速器内前进挡的压盘有裂纹，且固定于后箱体的9个螺栓中有2个螺栓的螺纹拉伤；离合器片和垫板均有不同程度的磨损和挠曲，并因长时间高温有的垫板变为深蓝色；离合器弹簧的自由长度也不能达到标准尺寸，其中前进、后退挡的离合器弹簧应为59mm，实测为57mm，Ⅱ速、Ⅲ速的离合器弹簧应为41．3mm，实测为40．3mm。
液力变距器实验报告篇一：液力变矩器性能实验-秦超恒液力变矩器性能实验秦超恒北京理工大学机械与车辆学院液力变矩器性能实验一、实验目的和要求1. 学习和掌握液力变矩器外特性和原始特性的实验方法；2. 了解液力变矩器外特性和原始特性实验的仪器、设备和使用方法；3. 结合《液力传动》课堂学习，增进对液力变矩器的感性认识；4. 整理实验报告。
二、实验对象、实验仪器与试验台组成1. 实验对象：液力变矩器2. 实验仪器和设备a) 动力装置：用于为液力变矩器实验提供动力 b) 加载设备：用于为液力变矩器实验加载荷c) 转速、转矩传感器：测试液力变矩器泵轮和涡轮转速、转矩 d) 温度传感器：测试液力变矩器补偿油进口温度和出口温度 e) 压力传感器：测试补偿油入口和出口油压以及控制油压 f)三、实验内容调节动力装置，保持泵轮轴的转速稳定。
实验过程中对涡轮轴加载，加载到预定的变矩器转速比。
每次加载稳定后，同时测得液力变矩器的泵轮和涡轮的转速和转矩，以1泵站、散热器、热交换器：辅助设备，为系统提供油源和散热及进、出口处的油温，油液补偿系统压力。
在泵轮转速等于1000，1100，1200，1300，1400，1500，1600，1700，1800r/min条件下测试液力变矩器的外特性和原始特性。
液力变矩器工况为：转速比 i= 0，0.1，0.2，0.3，0.4，0.5，0.6，0.65，0.7，0.75，0.8，0.9，0.95。
四、实验步骤1. 在实验准备工作完成后，启动动力装置。
2. 调节动力的转速，将泵轮转速稳定在某一转速。
3. 用调节加载装置，通过改变加载转矩，使液力变矩器转速比至预定值。
4. 稳定后同时采集泵轮转速、涡轮转速、泵轮转矩、涡轮转矩、变矩器进口压力、变矩器出口压力、变矩器进口、出口温度。
5. 利用加载设备加载，按照 i 从大到小依次测量变矩器其他速比工况。
五、实验数据已知变矩器循环圆有效直径为430mm，油液密度为860kg/立方米。
液力变矩器故障原因及诊断方法探讨报告人：刘建单位：综合大队修理厂目录1、前言2、液力变矩器工作原理3、液力变矩器液压油检测与诊断4、液力变矩器机械系统故障分析与诊断5、液力变矩器的检测及案例分析6、结论一、前言随着修井机在井下作业生产中不断推广应用，目前我处修井机都是通过液力变矩器进行动力传输的，它以其良好的自动适应性能、自动调节输出扭矩和转速等优点，在设备运行中发挥着巨大作用。
但使用不当和机械故障，也会造成不必要的损失。
由于液力变矩器不易拆装，给故障的诊断和排除带来一定的困难。
因此掌握液力变矩器正确的故障诊断方法就显得非常重要。
二、变矩器工作原理变矩器内始终充满传动油，发动机启动后，液力变矩器飞轮转动，同时带动泵轮一起转动，泵轮高速旋转将传动油形成高速油流。
经导轮向后冲刷涡轮，涡轮在传动油冲击下转动，同时带动涡轮轴一起转动，涡轮轴再将动力输出给后面的机械装置。
综上所述，液力变矩器有二个功能：一是：在发动机怠速时起离合器作用。
二是：在发动机正常工作时，变矩器起液力偶合器的作用，把发动机扭矩平稳地传递到变速箱齿轮。
三、液力变矩器的液压油检测及诊断液力变矩器的液压油检测方法有：现场检测和油品化验。
（一）现场检测1、检查油量：当变矩器液压油温度达到80~125C°时，观察液力变矩器检视孔液压油面的高度应在规定的范围内。
2、检查油液品质：其方法是：在液力变矩器工作一段时间后至正常工作温度停机，一是拔出液力变矩器油尺闻油液的气味。
二是找一张白纸，将油液滴在纸上，看油液中是否有杂质。
三是用手指捻少许油液，感觉是否有杂质。
油液的变化的状态及分析：1）油液颜色变暗（不透明）有轻微烧焦气味。
A、油液使用时间过长B、离合器、制动器打滑。
C、液力变矩器长期重负荷工作。
2）油液变质：此现象是油温过高引起的。
其原因：液力变矩器打滑；离合器、制动器的摩擦片打滑；油液散热器堵塞；变矩器循环油管堵塞。
3）油尺上粘附胶质：温度过高，使油液的品质进一步恶化，形成胶质。
转正论文---关于50装载机变速箱常见故障分析关于50装载机液力机械变速箱常见故障及其排除姓名郑兴权职务汽车技术员摘要：本文主要就50装载机变速箱油温过高在系统油压、传动油、散热器，三方面进行故障分析。
变速箱油温关系到装载机的使用寿命，工作效率等各方面的情况。
液力变扭器是普通自动变速器最具特点的部件，它有泵轮、涡轮和导论等部件组成。
它提高发动机寿命和传动系寿命，因采用液力传动能缓和冲击，有利于延长相关零件寿命。
可避免因外界负荷突增而造成的过载和发动机熄火现象。
关键词：液力传动变矩器系统油压涡轮1装载机变速箱油温过高故障排除装载机工作时变速箱液力传动油温度为70℃～95℃（冬季）和90℃～110℃（夏季），当油温表显示超过120℃，表示目前装载机油温过高，将导致整个液力传动系统的内泄漏量增大，会使系统工作压力下降，从而影响整机的传动性能与相关零部件的损坏。
本文以50装载机为例从系统油压、传动油、散热器三个方面介绍油温过高的原因及排除方法。
1.1液力传动系统进油压力不足变速泵从齿轮箱底部吸取传动油供给调压阀，工作油分两路，一路进入变矩器，经散热器冷却后回到油底，另一路进入变速箱（见图1.1），变矩器进口油压为0.3～0.45MPa，润滑油压力为0.1～0.2MPa，离合器的油压为1.1～1.4MPa。
如果系统进油压力不足，进入变矩器的传动油压力就过小（图示低于0.3～0.45MPa），使进油量不足，进入冷却器的油液过少，使系统中油液得不到充分冷却，导致变速箱油温很快升高，主要表现在一下几个方面：图1.1装载机液力传动系统原理图1、系统压力调整不当。
调压阀是液力传动系统的中枢，它控制着进入系统工作油的压力。
如果调压阀阀芯磨损发生泄压或者变矩器压力阀失灵、卡滞，起不到调节作用，都会造成变矩器输油不足、压力降低。
当调压阀泄漏较轻时可通过调高系统压力来弥补产生的泄漏；如果阀芯磨损严重，应更换调压阀或阀芯以提高系统压力。
液力变矩器油温过高的处理一台装载机（属ZL系列）在作业过程中，液力变矩器的油温持续超过120℃并出现如下现象，如加油口冒油烟、驱动无力、速度降低、变速泵异响、变速压力过低。
油温过高易使油液氧化变质、黏度降低、传动和润滑功能下降，加速内漏和零件磨损、橡胶密封失效，甚至造成机械事故。
造成变矩器油温过高的原因主要是：使用不合格的液力传动油、油液黏度下降或氧化导致油液传动和润滑能力下降；滤网堵塞；旋转油封失效；连接螺栓松动；散热器和管路堵塞；长时间超负荷工作；摩擦片严重磨损；超越离合器打滑；冷却系统故障等。
预防变矩器油温过高的措施如下：1、合理选择和使用液力传动油例如，厦工产ZL40、ZL50型装载机变矩器用油为22号气轮机油（SYB1201-60HU-22）；柳工产机型用油为AF8（即8号）液力传动油。
还要根据施工季节气温特点选择的液力传动油，使其具有合适的抗氧化性、黏度和黏温特性，定量加注。
厦工产ZL40、ZL50型装载机变矩器油箱加注容量为45L，柳工产机型变矩器油箱加注容量为42L和睦45L。
2、加强维护保养例如，一台ZL50型装载机在施工中变矩器油温持续超过120℃，并伴有变速泵异常响声，停机检查发现滤网阻塞造成变速泵吸油阻力增加，致使吸油能耗加大和传动油供给不足引起变矩器油温上升，同时还发现胶管，故障排除。
对装有精滤油器的装载机还要定期检查精滤油器，保证通畅。
还要检查前后桥输出轴油封，及时更换以防止漏油。
经常检查发动机冷却水量和风扇胶带的张紧度，以保证有足够的冷却水和通风量。
3、关注零件磨损程度和装配质量要保持变速泵良好技术状态。
当手摸泵体感到比箱体温度要高出许多时就要检修。
两个齿轮端面与泵盖的间隙应为0.150～0.200mm，且一对齿轮的宽度在最大宽度上测量相差不应大于30mm（柳工产ZL50型装载机），而且零件表面不应有明显的划痕和沟槽。
齿轮必须成对装配并保持接触良好，运转灵活，不得有卡滞现。
液力变矩器的故障检测与维修范文液力变矩器是一种常见的自动变速器，具有重要的传动功能。
然而，由于长期使用或者不当操作等原因，液力变矩器可能会出现故障。
本文将从故障的检测与维修角度，对液力变矩器常见故障进行分析，并提出相应的处理方法。
一、故障检测1. 变速器油温过高液力变矩器工作时需要油润滑和冷却，如果油液温度过高，会导致液力变矩器故障。
检测方法可以通过观察液力变矩器的温度表，如果温度超过正常工作范围，说明油液温度过高。
处理方法：及时检查变速器油液的冷却系统，清洗油冷器，确保冷却系统正常工作。
如果冷却系统正常，可以考虑更换液力变矩器内部的油液，以确保油液的质量。
2. 变速器油液污染由于长时间使用，液力变矩器内部的油液可能会变质或被污染，导致变速器工作不稳定，甚至发生故障。
检测方法可以通过查看油液的颜色和气味，如果发现油液变黑或有刺鼻的气味，说明油液污染。
处理方法：更换液力变矩器内部的油液，并定期进行油液的清洗和更换工作，以避免油液污染导致的故障。
3. 变速器声音异常液力变矩器在工作时，会产生一定的声音，但如果声音过大或异常，说明液力变矩器可能存在故障。
检测方法可以通过观察听觉和仪器检测，听声音的频率和强度是否正常。
处理方法：检查液力变矩器内部的零部件，如涡轮叶片、泵叶片等，是否损坏或磨损严重，如果有损坏或磨损，需要及时更换。
同时，检查液力变矩器的液压系统是否正常工作，如液压泵和油液管路是否堵塞。
二、故障维修1. 液力变矩器漏油液力变矩器出现漏油现象，可能是密封件老化、损坏或安装不良导致的。
维修方法可以通过更换液力变矩器的密封件，如O 型圈、油封等。
2. 液力变矩器无法换挡液力变矩器无法换挡，可能是液力变矩器内部的液压系统发生故障。
维修方法可以通过检查液力变矩器液压泵和油液管路是否堵塞，及时清洗或更换液压泵和清洗液压管路。
3. 液力变矩器启动困难液力变矩器启动困难，可能是电磁阀、油压开关或液力变矩器内部机械部件故障导致的。
装载机变矩器油温过高的原因及排除对策作者：林泓凯来源：《西部论丛》2018年第09期摘要：液力传动技术广泛应用于多种工程机械。
变矩器油温过高对轮式装载机的使用影响很大。
本文分析油温过高的常见原因并对如何处理故障提出建议，对装载机使用和维修有一定参考价值。
关键词：变矩器油温过高原因分析排除方法一、引言变矩器主要由泵轮、涡轮和导向轮组成。
变矩器安装在发动机和变速器之间，以液压油为工作介质，传递扭矩、变速和离合器。
实际使用过程中，变矩器油温过高是一种较常见的故障，其危害性较大，对机械的传动效率，传动系统各零部件的使用寿命都有不同程度的影响。
一般来说，装载机变矩器正常使用的平均效率在75%～85%范围内，也就是说有15%～25%从发动机传递过来的功率会转化为变矩器工作油液的热能，使油温升高。
正常工作时，变矩器的出口油温是80℃～110℃，短时间允许110℃～120℃。
超过规定范围的温度继续使用就会导致一系列的不良影响，如：工作油变质、粘度降低，润滑效果下降，影响整个传动系统的使用寿命；密封件老化、变形，密封效果下降，导致内漏或工作油外漏故障发生、影响装载机的正常工作等。
二、变矩器油温过高的原因和排除方法使用过程中，液力传动系统产生的热量通过工作油循环进入冷却系统散热来处理。
若冷却系统异常或液力传动系统哪个环节异常产生过多的热量都有可能导致变矩器油温过高。
液力传动系统产生过多热量的环节大致可以从几个方面考虑：油液粘度和油液的量是否正常；油路是否有堵塞；油压是否正常；零部件是否有异常摩擦；操作是否合理。
以下是具体的分析和故障处理建议。
1、冷却系统是否正常工作。
液力传动系统与发动机共用一套冷却系统，若冷却系统无法正常散热，则油温很快升高。
检修时根据情况检查水量是否充足、散热器是否堵塞、风扇皮带是否正常、水泵、节温器等是否正常工作。
2、液力传动油粘度和油量是否正常。
油液粘度过高会增大功率损失，使油温升高，粘度过低会增大泄漏量，使传递效率下降，也会造成油温升高；油量过多会使高速旋转零部件的阻力增大，油温升高，油量过少，参与工作的油液循环加快，工作油在油箱中冷却的时间减少，也会使油温升高。
