百分表结构及读数方法图解

百分表的读数方法和使用方法实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）百分表的读数方法和使用方法摘要在所有机械零件测量工具中，百分表是属于其中的种长度测量工具,它的刻度值为0。

01mm，是一种测量精度比较高的一种指示类量具，目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。

百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等.百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置.调整百分表的零位①用手转动表盘,如图所示②观察大指针能否对准零位观察百分表指针的灵敏度①用手指轻抵表杆底部，观察表针是否动作灵敏。

松开之后，能否回到最初的位置百分表的读数方法①先读小指针转过的刻度线（即毫米整数)，再读大指针转过的刻度线（即小数部分），并乘以0.01,然后两者相加,即得到所测量的数值②如下图所示的数值为：（读小指针转过的刻度线（即毫米整数)为1mm) +（读大指针转过的刻度线（即小数部分），并乘以0。

01为0。

5mm）=1.5mm使用百分表的注意事项①使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置. ②使用时，必须把百分表固定在可靠的夹持架上。

切不可贪图省事，随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。

③测量时，不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

④测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时,测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

⑤为方便读数，在测量前一般都让大指针指到刻度盘的零位.百分表维护与保养①远离液体，不使冷却液、切削液、水或油与内径表接触。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

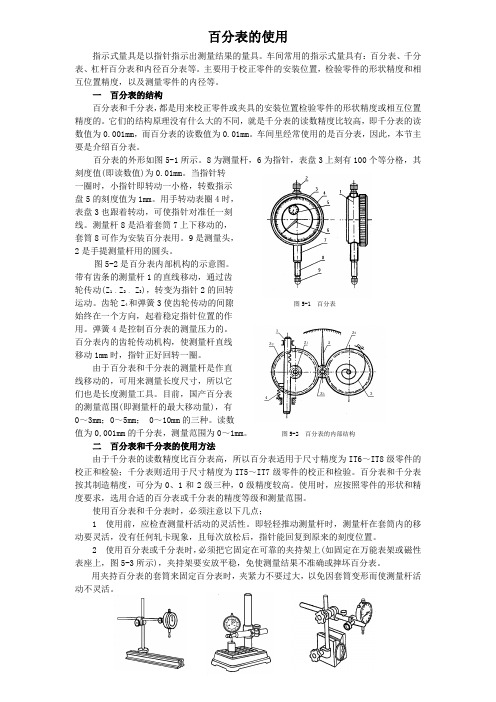

百分表的使用指示式量具是以指针指示出测量结果的量具。

车间常用的指示式量具有：百分表、千分表、杠杆百分表和内径百分表等。

主要用于校正零件的安装位置，检验零件的形状精度和相互位置精度，以及测量零件的内径等。

一百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。

它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。

车间里经常使用的是百分表，因此，本节主要是介绍百分表。

百分表的外形如图5-1所示。

8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。

当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。

用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。

测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。

9是测量头，2是手提测量杆用的圆头。

图5-2是百分表内部机构的示意图。

带有齿条的测量杆1的直线移动，通过齿轮传动(Z1 、Z2 、Z3)，转变为指针2的回转运动。

齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表始终在一个方向，起着稳定指针位置的作用。

弹簧4是控制百分表的测量压力的。

百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。

由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。

目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm；0～5mm； 0～10mm的三种。

读数值为0,001mm的千分表，测量范围为0～1mm。

图5-2 百分表的内部结构二百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。

百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。

四、百分表（一）用途与特点百分表是一种比较性测量仪表，主要用于测定工件的偏差值，零件平面度、直线度、跳动量，气缸圆度、圆柱度误差，以及配合间隙等，如图2—7所示。

（二）读数方法百分表的表盘分度一般分为100格，测头每移动0.01 mm,大指针就偏转一格（表示0.01 mm）；大指针偏转1圈，小指针偏转1格（表示1 mm）。

指针的偏转量就是被测零件（工件）的实际偏差或间隙值。

（三）使用方法（1）先将百分表固定在表座（支架）上，以测头抵住被测工件表面，并使测头产生一定的位移（即指针存在一个预偏转值，如图2—8所示。

图2—7 百分表图2—8 百分表的应用1—大指针2—小指针3—表盘4—测头（2）移动被测工件，观察百分表表盘上指针的偏转量，该偏转量即是被测工件的偏差尺寸或间隙值。

（3）圆度的测量。

校对百分表（用于测量气缸壁的圆度时俗称量缸表）后，将百分表测杆放在气缸上边缘第一道活塞环相对应处，测量气缸同一横断面的纵向和横向内径，测得的最大直径和最小直径之差值的二分之一，即为气缸圆度偏差。

同样可在气缸中部或下部（距气缸下边缘10~15 mm处）横断面测得圆度偏差，若汽油发动机的气缸圆度偏差超过0.05 mm、柴油发动机的气缸圆度偏差超过0.0625 mm，则需进行镗磨维修。

（4）圆柱度的测量。

在气缸纵截面内，用百分表在气缸上、中、下三个部位（与测量圆柱度的部位相同）进行测量，测得的上、中、下部位最大差值的二分之一，即为气缸圆柱度偏差。

若汽油发动机的气缸圆柱度偏差超过0.2 mm、柴油发动机的气缸圆柱度偏差超过0.25 mm,则需进行镗削维修。

(四)使用注意事项（1）测杆轴线应与被测工件表面垂直，否则将影响测量精度。

（2）百分表用毕，应解除所有负荷，用干净的布将表面擦拭干净，并在容易生锈的金属表面涂抹一薄层工业凡士林，水平地放在盒内，严禁重压。

五、进气歧管真空表（一）用途进气歧管真空表是一种用于测试发动机进气歧管内真空度的工具。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。
