百分表的结构及读数方法(图解)

百分表的读数方法和使用方法实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）百分表的读数方法和使用方法摘要在所有机械零件测量工具中，百分表是属于其中的种长度测量工具,它的刻度值为0。

01mm，是一种测量精度比较高的一种指示类量具，目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。

百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等.百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置.调整百分表的零位①用手转动表盘,如图所示②观察大指针能否对准零位观察百分表指针的灵敏度①用手指轻抵表杆底部，观察表针是否动作灵敏。

松开之后，能否回到最初的位置百分表的读数方法①先读小指针转过的刻度线（即毫米整数)，再读大指针转过的刻度线（即小数部分），并乘以0.01,然后两者相加,即得到所测量的数值②如下图所示的数值为：（读小指针转过的刻度线（即毫米整数)为1mm) +（读大指针转过的刻度线（即小数部分），并乘以0。

01为0。

5mm）=1.5mm使用百分表的注意事项①使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置. ②使用时，必须把百分表固定在可靠的夹持架上。

切不可贪图省事，随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。

③测量时，不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

④测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时,测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

⑤为方便读数，在测量前一般都让大指针指到刻度盘的零位.百分表维护与保养①远离液体，不使冷却液、切削液、水或油与内径表接触。

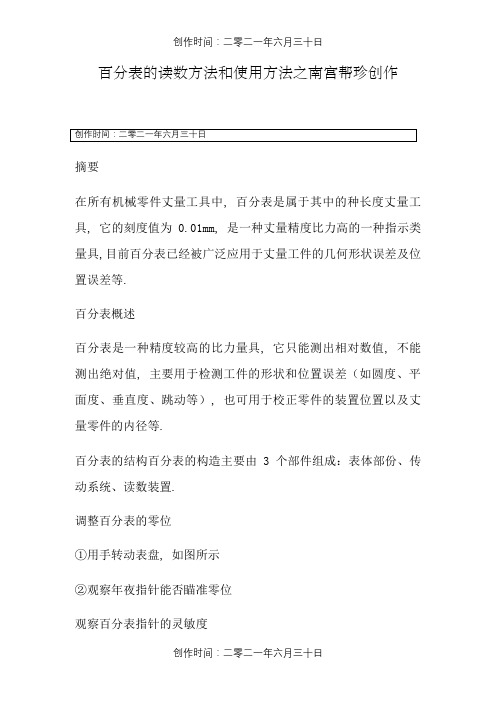

百分表的读数方法和使用方法之南宫帮珍创作摘要在所有机械零件丈量工具中, 百分表是属于其中的种长度丈量工具, 它的刻度值为0.01mm, 是一种丈量精度比力高的一种指示类量具,目前百分表已经被广泛应用于丈量工件的几何形状误差及位置误差等.百分表概述百分表是一种精度较高的比力量具, 它只能测出相对数值, 不能测出绝对值, 主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等）, 也可用于校正零件的装置位置以及丈量零件的内径等.百分表的结构百分表的构造主要由3个部件组成：表体部份、传动系统、读数装置.调整百分表的零位①用手转动表盘, 如图所示②观察年夜指针能否瞄准零位观察百分表指针的灵敏度①用手指轻抵表杆底部, 观察表针是否举措灵敏.松开之后, 能否回到最初的位置百分表的读数方法①先读小指针转过的刻度线（即毫米整数）, 再读年夜指针转过的刻度线（即小数部份）, 并乘以0.01, 然后两者相加, 即获得所丈量的数值使用百分表的注意事项①使用前, 应检查丈量杆活动的灵活性.即轻轻推动丈量杆时, 丈量杆在套筒内的移动要灵活, 没有如何轧卡现象, 每次手松开后, 指针能回到原来的刻度位置. ②使用时, 必需把百分表固定在可靠的夹持架上.切不成贪图省事, 随便夹在不稳固的处所, 否则容易造成丈量结果禁绝确, 或摔坏百分表. ③丈量时, 不要使丈量杆的行程超越它的丈量范围, 不要使表头突然撞到工件上, 也不要用百分表丈量概况粗拙度或有显著凹凸不服的工作. ④丈量平面时, 百分表的丈量杆要与平面垂直, 丈量圆柱形工件时, 丈量杆要与工件的中心线垂直, 否则, 将使丈量杆活动不灵或丈量结果禁绝确. ⑤为方便读数, 在丈量前一般都让年夜指针指到刻度盘的零位.百分表维护与调养①远离液体,不使冷却液、切削液、水或油与内径表接触. ②在不使用时,要摘下百分表,使表解除其所有负荷,让丈量杆处于自由状态. ③成套保管于盒内,防止丧失与混用.。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

内径百分表大指针每转动一小格是0.01mm。

大指针每转动一圈是1mm。

小指针每转动一格是0.1mm，每转动一大格是1mm。

1.指针越是往顺时针方向转动，表示孔径尺寸越小。

百分表的最小测量单位是0.01mm。

例如，要测量一批工件的内孔尺寸是40mm，可以先在千分尺上“对表”，然后测量工件，指针在零点左侧的工件表示孔的尺寸大于40mm，指针在零点右侧的工件表示孔的尺寸小于40mm。

2.先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

3.百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。

通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

常用于形状和位置误差以及小位移的长度测量。

百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。

若在圆表盘上印制有1000个等分刻度，则每一分度值为0.001毫米，这种测量工具即称为千分表。

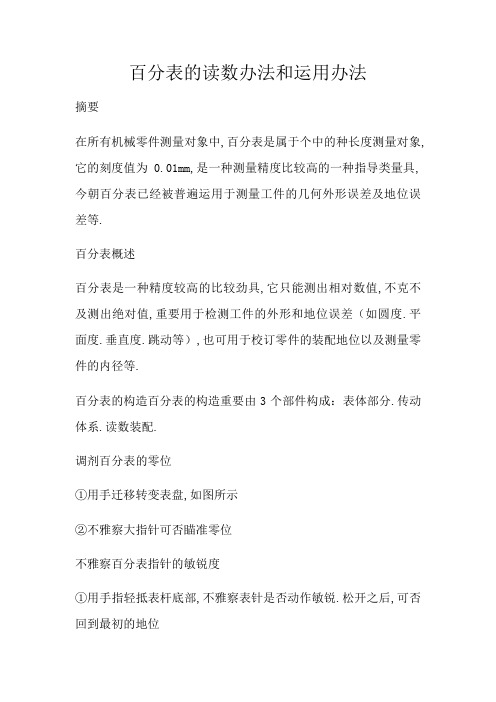

百分表的读数办法和运用办法摘要在所有机械零件测量对象中,百分表是属于个中的种长度测量对象,它的刻度值为0.01mm,是一种测量精度比较高的一种指导类量具,今朝百分表已经被普遍运用于测量工件的几何外形误差及地位误差等.百分表概述百分表是一种精度较高的比较劲具,它只能测出相对数值,不克不及测出绝对值,重要用于检测工件的外形和地位误差（如圆度.平面度.垂直度.跳动等）,也可用于校订零件的装配地位以及测量零件的内径等.百分表的构造百分表的构造重要由3个部件构成：表体部分.传动体系.读数装配.调剂百分表的零位①用手迁移转变表盘,如图所示②不雅察大指针可否瞄准零位不雅察百分表指针的敏锐度①用手指轻抵表杆底部,不雅察表针是否动作敏锐.松开之后,可否回到最初的地位百分表的读数办法①先读小指针转过的刻度线（即毫米整数）,再读大指针转过的刻度线（即小数部分）,并乘以0.01,然后两者相加,即得到所测量的数值运用百分表的留意事项①运用前,应检讨测量杆运动的灵巧性.即轻轻推进测量杆时,测量杆在套筒内的移动要灵巧,没有若何轧卡现象,每次手松开后,指针能回到本来的刻度地位. ②运用时,必须把百分表固定在靠得住的夹持架上.切不成妄想省事,随意夹在不稳定的地方,不然轻易造成测量成果不准确,或摔坏百分表. ③测量时,不要使测量杆的行程超出它的测量规模,不要使表头忽然撞到工件上,也不要用百分表测量概况光滑度或有明显凹凸不服的工作. ④测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中间线垂直,不然,将使测量杆运动不灵或测量成果不准确. ⑤为便利读数,在测量前一般都让大指针指到刻度盘的零位.百分表保护与保养①远离液体,不使冷却液.切削液.水或油与内径表接触. ②在不运用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状况. ③成套保管于盒内,防止丧掉与混用.。

百分表读数1. 什么是百分表百分表是一种用于测量物体厚度或外径的测量工具。

它由一个固定夹具和一个可移动的测量夹具组成。

测量夹具上有一个指针，用来指示物体的厚度或外径。

2. 百分表的使用方法百分表的使用方法相对简单，以下是一般的使用步骤：步骤1：准备测量物体将待测量的物体放置在百分表的测量夹具上，确保物体与测量夹具接触牢固。

步骤2：调整百分表通过旋转固定夹具，将测量夹具靠近待测量物体，但不要过紧。

然后用螺旋刻度盘调整指示针的位置，使其指向零刻度。

步骤3：读取读数旋转固定夹具，使测量夹具夹紧待测量物体，直到指示针稳定不动。

此时，可以读取百分表上的读数。

百分表通常有两种读数方式：一种是采用刻度盘直接读数，另一种是采用刻度盘和游标两者的读数。

步骤4：计算实际值根据测量夹具的分度值，可以将读数转换为实际的厚度或外径数值。

一般情况下，转换公式为：实际值 = 读数 × 分度值。

3. 百分表的注意事项在使用百分表时，需要注意以下几点：注意1：保持稳定在读取读数时，需要保持手稳定，避免造成读数误差。

如果手抖动或者物体有震动，需要等待稳定后再读取读数。

注意2：避免过紧在调整百分表时，需要注意不要将测量夹具夹得过紧，以免损坏测量夹具或待测量物体。

注意3：定期维护百分表是一种精密的测量工具，需要定期维护和清洁。

在使用过程中，应保持百分表的干净和无尘，同时定期给百分表润滑油。

注意4：使用正确的测量夹具根据不同的测量需求，选择正确的测量夹具进行测量。

如果使用错误的测量夹具，可能会导致不准确的读数。

4. 总结百分表是一种常用的测量工具，用于测量物体的厚度或外径。

使用百分表时，需要准备好待测量物体，调整百分表并读取读数。

同时，需要注意保持稳定、避免过紧、定期维护和使用正确的测量夹具。

通过正确使用百分表，可以提高测量的准确性和可靠性。
