百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等.百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置.调整百分表的零位①用手转动表盘,如图所示②观察大指针能否对准零位观察百分表指针的灵敏度①用手指轻抵表杆底部，观察表针是否动作灵敏。

松开之后，能否回到最初的位置百分表的读数方法①先读小指针转过的刻度线（即毫米整数)，再读大指针转过的刻度线（即小数部分），并乘以0.01,然后两者相加,即得到所测量的数值②如下图所示的数值为：（读小指针转过的刻度线（即毫米整数)为1mm) +（读大指针转过的刻度线（即小数部分），并乘以0。

01为0。

5mm）=1.5mm使用百分表的注意事项①使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置. ②使用时，必须把百分表固定在可靠的夹持架上。

切不可贪图省事，随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。

③测量时，不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

④测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时,测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

⑤为方便读数，在测量前一般都让大指针指到刻度盘的零位.百分表维护与保养①远离液体，不使冷却液、切削液、水或油与内径表接触。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

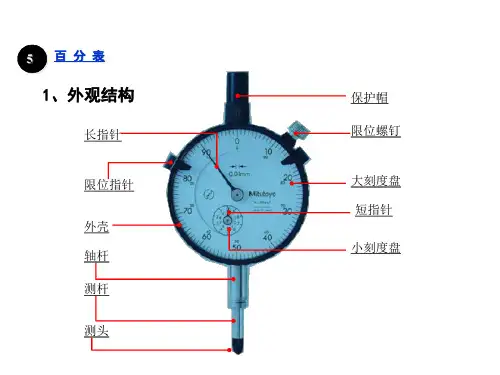

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。

掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以为）=使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。

内径百分表学习一、内径百分表介绍内径百分表俗称量缸表，是一种用于测量孔径的比较性专用工具。

在发动机拆装与检修中主要用来测量气缸和轴承座孔的圆度误差、圆柱度误差或零件的磨损情况，也可以用来测量工件上孔的尺寸精度和形状精度。

二、内径百分表的结构如图1-1所示为配备杠杆传动系统的内径百分表，它的上部是百分表，下部是量杆装置，上、下部有联动关系。

测量时，被测孔的尺寸偏差借活动测头的位移，通过杠杆和传动杆传递给百分表。

因传动系统的传动比为1，因此，测头所移动的距离与百分表的指示值相等。

为了测量不同直径的气缸，备有长短不同的固定量杆，并在各量杆上标有测量范围，以便于选用。

量缸表的规格是按测量直径的范围来划分的，如18～35mm、35～ 50 mm、50～160mm 等。

汽车维修作业中常用规格为 50～160mm。

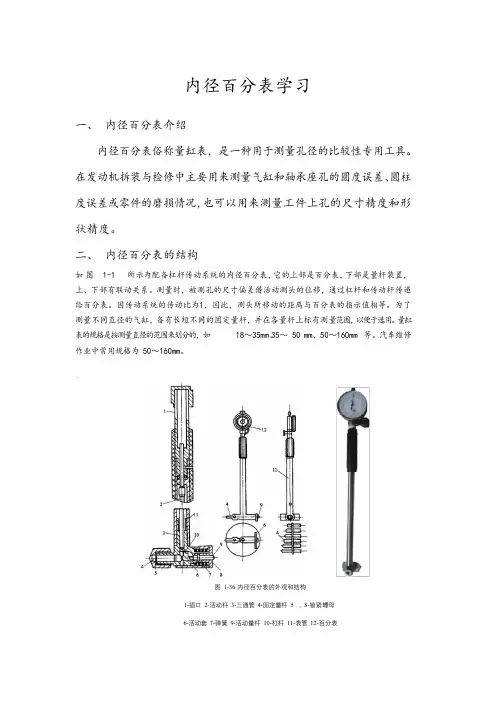

三、图1-36内径百分表的外观和结构1-插口2-活动杆3-三通管4-固定量杆5 、8-锁紧螺母6-活动套7-弹簧9-活动量杆10-杠杆11-表管12-百分表三、读数方法以量缸为例，其读数方法的口诀为顺加逆减：（1）当指针的指数顺时针转动时，其读数应该在原本校零基数上进行相加；（2）当指针的指数逆时针转动时，其读数应该在原本校零基数上进行相减；四、量缸表操作步骤（1）进行活动杆和固定量杆清洁，并对固定量杆位置进行按压，检查是否灵活复位；（2）对百分表进行检查+清洁；（3）求发动机的标准缸径：第一种方法：查阅维修手册获得；第二种方法：利用游标卡尺进行测量（最好测量次数2次以上，测得越多其结果越准确）；（4）对百分表进行组装，并活动量杆位置选择合适的量杆；并锁紧锁紧螺母；（5）进行发动机缸体上、中、下三个位置，横向和纵向互为90度进行测量，一个位置2次，一共6次；（6）记录；（7）清洁复位；（8）判断测量结果，并给出维修意见；。

百分表的读数办法和运用办法摘要在所有机械零件测量对象中,百分表是属于个中的种长度测量对象,它的刻度值为0.01mm,是一种测量精度比较高的一种指导类量具,今朝百分表已经被普遍运用于测量工件的几何外形误差及地位误差等.百分表概述百分表是一种精度较高的比较劲具,它只能测出相对数值,不克不及测出绝对值,重要用于检测工件的外形和地位误差（如圆度.平面度.垂直度.跳动等）,也可用于校订零件的装配地位以及测量零件的内径等.百分表的构造百分表的构造重要由3个部件构成：表体部分.传动体系.读数装配.调剂百分表的零位①用手迁移转变表盘,如图所示②不雅察大指针可否瞄准零位不雅察百分表指针的敏锐度①用手指轻抵表杆底部,不雅察表针是否动作敏锐.松开之后,可否回到最初的地位百分表的读数办法①先读小指针转过的刻度线（即毫米整数）,再读大指针转过的刻度线（即小数部分）,并乘以0.01,然后两者相加,即得到所测量的数值运用百分表的留意事项①运用前,应检讨测量杆运动的灵巧性.即轻轻推进测量杆时,测量杆在套筒内的移动要灵巧,没有若何轧卡现象,每次手松开后,指针能回到本来的刻度地位. ②运用时,必须把百分表固定在靠得住的夹持架上.切不成妄想省事,随意夹在不稳定的地方,不然轻易造成测量成果不准确,或摔坏百分表. ③测量时,不要使测量杆的行程超出它的测量规模,不要使表头忽然撞到工件上,也不要用百分表测量概况光滑度或有明显凹凸不服的工作. ④测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中间线垂直,不然,将使测量杆运动不灵或测量成果不准确. ⑤为便利读数,在测量前一般都让大指针指到刻度盘的零位.百分表保护与保养①远离液体,不使冷却液.切削液.水或油与内径表接触. ②在不运用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状况. ③成套保管于盒内,防止丧掉与混用.。
