交流恒流源的原理和用途

交流恒流源原理与用途一：原理恒流亦可叫稳流，意思相近，一般可以不加区别。

与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池、干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

首先举例说明：一个恒定电流值调至 1A 的，最高输出电压可达 100V 的一个恒流电源，当你打开这个恒流源的电源开关时，你会看到电源的电压表和电流表显示什么数值呢?可以肯定的说：输出电压为 100V ，输出电流为 0A 。

有人曾经这样问，你不是100V 1A 的恒流源吗?怎么输出不是 100V 1A 呢?这里仍然要用欧姆定律来解释，理论上可以这样来计算，电源的输出电压U=IR ，式中 U 为输出电压， I 为输出电流， R 为负载电阻。

交流恒流源原理与用途以下分 5 种情况来说明：如果电源为空载， R 可以用无穷大来表示， U=I* ∞，由于电源能输 1A 的电流，如果电源电流为 1A ，那么 U=1A* ∞ = ∞，而电源电压最多只能输出 100V ，无疑电源只能输出其最大电压 100V ，由于电源不能输出无穷大的电压，因而电流只能是很小很小的值，即电流输出为 0A ，即 I=U/R=100V/ ∞ =0A 。

如果负载电阻 R=200 欧，那么又因电源只能输出 100V ，因此电流只能为 0.5A ，即 I=U/R=100V/200R=0.5A 如果负载电阻 R=100 欧，由于电源能输出 100V ，就使得电流能达到 1A ，即 I=U/R=100V/100R=1A 此时输出电流正好达到电源的恒流值。

如果负载电阻继续减小，改为 50 欧，如果根据公式I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为1A 的电源，因此此时的输出电流只能被强迫限制在 1A 而不能为 2A 因而输出电压只能被迫降到 50V 而不能为 100V 。

恒流源工作原理
恒流源是一种电子器件，用于提供恒定的电流输出。

它的工作原理基于基本电路理论，通过精确控制输入电压和电阻来实现恒定的电流输出。

在恒流源中，关键的元件是电源和电阻。

电源提供稳定的电压，而电阻则限制电流的流动。

通过调节电源电压和电阻值，可以实现所需的恒定电流输出。

当电源电压保持恒定时，通过电阻的调节可以控制电路中的电流。

根据欧姆定律，电流大小与电压和电阻值之间的关系成正比。

因此，通过调节电阻值，可以实现所需的恒定电流输出。

恒流源通常用于需要稳定电流的应用，如LED驱动、电化学实验等。

在这些应用中，恒定的电流输出对系统性能至关重要。

恒流源可以确保在各种工作条件下都能提供稳定的电流输出，从而保证系统的正常运行。

总的来说，恒流源的工作原理简单明了，通过精确控制电源电压和电阻值，可以实现恒定的电流输出。

它在各种应用中发挥着重要作用，为电子系统的稳定运行提供了可靠保障。

希望通过本文的介绍，读者对恒流源的工作原理有了更深入的了解。

恒流源的工作原理
恒流源是一种电子元件，它用于稳定输出电流。

其工作原理基于负反馈。

具体工作原理如下：
1. 反馈控制：恒流源利用反馈机制来控制输出电流。

它通过测量输出电流并将其与参考电流进行比较，然后调整电路中的元件来保持输出电流恒定。

2. 参考电流：恒流源的一个重要组成部分是参考电流源。

这个参考电流源提供一个稳定的参考电流，被用作输出电流的目标值。

3. 比较与调整：输出电流与参考电流进行比较后，误差信号被产生。

这个误差信号会被发送到一个控制电路中，用来调整输出电流。

4. 反馈环路：调整后的误差信号会被放回系统中，与输入信号相加，并进一步修正输出电流。

这个反馈环路的作用是持续地监测输出电流，并对其进行调整，直到输出电流达到所期望的值。

综上所述，恒流源通过反馈机制和参考电流源来实现稳定的输出电流。

它能够自动调整输出电流，以使其保持一个恒定的数值，即使负载或输入电压发生变化。

这使得恒流源在各种电子应用中非常有用，如LED驱动、电源调节器、电动机驱动等。

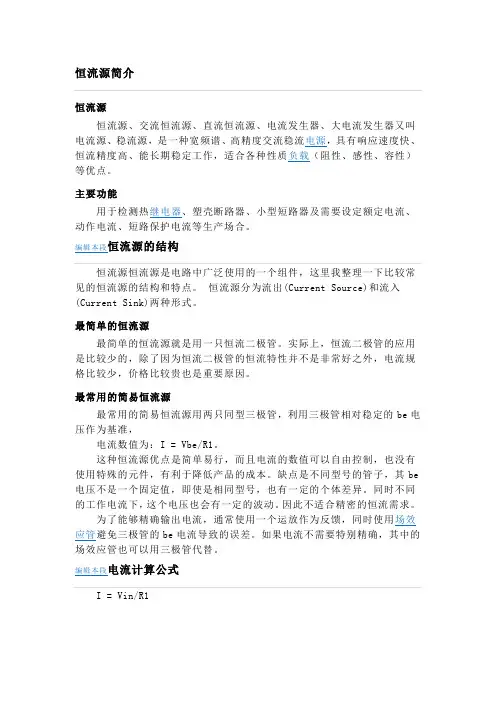

恒流源恒流源、交流恒流源、直流恒流源、电流发生器、大电流发生器又叫电流源、稳流源，是一种宽频谱、高精度交流稳流电源，具有响应速度快、恒流精度高、能长期稳定工作，适合各种性质负载（阻性、感性、容性）等优点。

主要功能用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等生产场合。

编辑本段恒流源的结构恒流源恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源最简单的恒流源就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源最常用的简易恒流源用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be 电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

编辑本段电流计算公式I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式，就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

交流恒流源系统分析交流恒流源主要是通过电力电子元器件及升流器产生可调大电流的装置，主要应用在断路器、开关等检测行业，本文对其原理及硬件进行分析计算。

标签：整流回路，逆变回路，升流器1.概述交流恒流源是采用电力电子装置对电网电源进行变换，并且能够抑制电网电源产生的波动，对输出电流采取闭环控制，使其不随负载阻抗的变化而变化。

当前，交流恒流源主要应用于检测断路器、塑壳断路器、小型断路器继电器、开关、交流接触器、机械开关等工业产品，在电流互感器测试中应用较少，本文对其原理及主要硬件设备配置进行分析。

2.系统组成系统由电容滤波的三相不可控整流桥、电压型全桥逆变桥、大电流发生器三大部分构成，通过对电网电源整流后经电压型全桥逆变输出至升流变压器，升流变压器输出接负载，对负载进行测试。

系统图见下图。

恒流源系统原理及主要硬件分析2.1电容滤波的三相不可控整流原理2.2逆变回路原理电压型全桥逆变电路的原理图见图二，它共有四个桥臂，可以看成是由两个半桥电路组成。

把桥臂1和4作为一对，2和3作为另一对2.2.1 PWM逆变原理PWM的主要控制方式有计算法和调制法，目前实际应用的主要是调制法，以下主要对调制法进行说明，图二是采用IGBT作为开关器件的单相PWM逆变电路，其控制方式为：在输出电压U0的正半周，V1保持通态，V2保持断态，V3和V4交替通断，因输出串接有滤波电感，所以，一般情况下负载呈阻感状态，此时，负载电流滞后于负载电压，因此在电压正半周，电流有一段区间为正，一段区间为负。

在负载电流为正的区间，V1和V4导通时，负载电压U0等于直流电压Ud;V4关断时，负载电流通过V1和VD3续流，U0=0。

在负载电流为负的区间，仍为V1和V4导通时，因i0为负，故i0时间上从VD1和VD4流过，仍有U0=Ud，V4关断，V3开通后，i0从V3和VD1续流，U0=0。

这样，U0总可以得到Ud和零两种电平。

同样，在U0的负半周，让V2保持通态，V1保持断态，V3和V4交替通断，U0可得到-Ud和零两种电平。

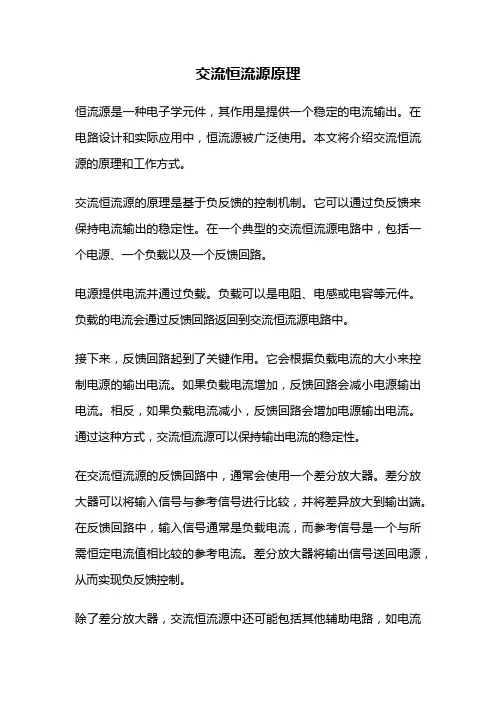

交流恒流源原理恒流源是一种电子学元件，其作用是提供一个稳定的电流输出。

在电路设计和实际应用中，恒流源被广泛使用。

本文将介绍交流恒流源的原理和工作方式。

交流恒流源的原理是基于负反馈的控制机制。

它可以通过负反馈来保持电流输出的稳定性。

在一个典型的交流恒流源电路中，包括一个电源、一个负载以及一个反馈回路。

电源提供电流并通过负载。

负载可以是电阻、电感或电容等元件。

负载的电流会通过反馈回路返回到交流恒流源电路中。

接下来，反馈回路起到了关键作用。

它会根据负载电流的大小来控制电源的输出电流。

如果负载电流增加，反馈回路会减小电源输出电流。

相反，如果负载电流减小，反馈回路会增加电源输出电流。

通过这种方式，交流恒流源可以保持输出电流的稳定性。

在交流恒流源的反馈回路中，通常会使用一个差分放大器。

差分放大器可以将输入信号与参考信号进行比较，并将差异放大到输出端。

在反馈回路中，输入信号通常是负载电流，而参考信号是一个与所需恒定电流值相比较的参考电流。

差分放大器将输出信号送回电源，从而实现负反馈控制。

除了差分放大器，交流恒流源中还可能包括其他辅助电路，如电流镜和电压控制器。

它们的作用是进一步提高电流源的性能和稳定性。

交流恒流源的工作方式可以通过一个简单的例子来说明。

假设我们需要一个稳定的2A电流源。

我们可以通过设置反馈回路中的参考电流为2A来实现。

当负载电流增加时，差分放大器会检测到这一差异，并减小电源输出电流，以使其恢复到2A。

同样地，当负载电流减小时，差分放大器会增加电源输出电流，以保持恒定的2A输出。

总结起来，交流恒流源通过负反馈控制机制实现稳定的电流输出。

它的原理是基于负载电流与参考电流之间的比较，并通过差分放大器等辅助电路来控制电源输出电流。

交流恒流源在电路设计和实际应用中起着重要的作用，确保电流输出的稳定性和可靠性。

希望通过本文的介绍，读者对交流恒流源的原理和工作方式有了更深入的了解。

在实际应用中，我们可以根据具体需求选择适合的交流恒流源电路，并合理设计反馈回路和辅助电路，以实现稳定的电流输出。

恒流源的工作原理和设计方法恒流源是一种电路，它可以提供一个恒定的电流输出。

它的工作原理基于负反馈控制，通过调节输出电压来保持输出电流恒定。

设计一个恒流源需要考虑以下几个因素：1. 选择合适的电路拓扑结构：常见的恒流源电路有电压跟随器、差分放大器、反向串联放大器等。

不同的拓扑结构具有不同的性能指标和适用范围。

2. 选择合适的元器件：在设计过程中需要选择合适的元器件，如晶体管、二极管、电阻等。

这些元器件应该具有高精度、低温漂移、高稳定性等特点。

3. 负反馈控制：通过负反馈控制可以调节输出电压来保持输出电流恒定。

在设计过程中需要确定合适的反馈网络，以及调节参数如增益、带宽等。

下面是一个基于差分放大器拓扑结构实现的恒流源设计方法：1. 确定基准电压：选择一个稳定可靠的基准电压源作为参考，例如使用稳压二极管或者参考电路芯片。

2. 设计差分放大器：选择合适的差分放大器电路，其中包括晶体管、电阻等元器件。

通过调整差分放大器的增益和带宽来满足设计要求。

3. 设计反馈网络：使用反馈电路将输出电流与基准电压进行比较，并通过调节输出电压来保持输出电流恒定。

在设计过程中需要确定合适的反馈网络，例如使用运算放大器或者其他反馈元件。

4. 选择合适的控制元件：在设计过程中需要选择合适的控制元件，如可变电阻、可变电容等。

这些元件可以用来调节差分放大器的增益和带宽，以及调节反馈网络的参数。

5. 优化性能指标：在完成基本设计后，可以通过对各种参数进行优化来提高性能指标，例如增加稳定性、减小温漂等。

总之，恒流源是一种非常实用的电路，在很多应用中都有广泛的应用。

通过选择合适的拓扑结构、元器件和反馈网络，以及进行精细化优化可以实现高精度、高稳定性的恒流源设计。

恒流源作用恒流源作用恒流源是一种电路元件，用于提供稳定的电流输出。

它的作用在于将电路中的负载与电源隔离，从而保证负载获得稳定的电流。

恒流源广泛应用于各种电子设备中，如LED照明、激光驱动、传感器等。

一、基本原理恒流源采用反馈控制技术实现恒定输出电流。

当负载变化时，反馈回路会自动调整输出电压以保持稳定的输出电流。

这种控制方式可以有效地避免负载过载或欠载情况下出现的问题。

二、主要特点1. 稳定性高：恒流源能够提供精确且稳定的输出电流，从而保证负载工作正常。

2. 适应性强：恒流源能够适应不同的负载变化，并自动调整输出电压以保持稳定的输出电流。

3. 节能环保：由于恒流源能够精确控制输出电流，因此可以有效地减少功耗和热量产生，从而实现节能环保。

4. 易于控制：恒流源通常具有简单易懂的控制接口，用户可以通过调整电压或电流等参数来实现对输出的控制。

三、应用领域1. LED照明：恒流源是LED照明中非常重要的元件之一，它能够提供稳定的电流输出，从而保证LED灯泡正常工作。

2. 激光驱动：恒流源能够提供精确且稳定的电流输出，从而保证激光器正常工作。

3. 传感器：恒流源能够提供稳定的电流输出，从而保证传感器正常工作。

4. 其他应用：恒流源还广泛应用于其他领域，如医疗设备、通信设备等。

四、选型指南1. 输出电流范围：根据负载需求选择合适的输出电流范围。

2. 稳定性要求：根据负载需求选择稳定性较高的恒流源。

3. 控制接口：根据使用需求选择控制接口较为简单易懂的恒流源。

4. 功耗和热量产生：根据使用需求选择功耗和热量产生较小的恒流源。

恒流源一、恒流源的简单介绍：1、简单的认识：与恒压的概念相比，恒流的概念似乎难于理解一些，因为在我们的日常生活中恒压源是多见的，蓄电池、干电池就是直流恒压电源，而220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

恒流源其实与恒压源原理一致，恒流源能够稳定输出电流，恒压源能够稳定输出电压；理想的恒流源其内电阻为无穷大，但实际中的恒流源内电阻不为无穷大，如果负载电阻接近恒流源的内电阻，那么它便失去了恒流的特性，所以在设计过程中尽量使其内电阻大些，最好接近理想的恒流源。

2、举例说明：恒流源就是一个能输出恒定电流的电源。

图1中的r是电流源IC的内阻，RL 为负载电阻，根据欧姆定律：流过RL的电流为I=IS(r/r+RL),如果r很大如500K，那么此时RL在1K---10K变化时，I将基本不变（只有微小的变化）因为RL相对于r来说太微不足道了，此时我们可以认为IS是一个恒流源。

为此我们可以推出结论：恒流源是一个电源内阻非常大的电源，但负载电阻的变化是有一定范围的。

图1二、三极管的恒流特性：1、输出特性曲线说明从三极管特性曲线可见，工作区内的IC受IB影响，而VCE对IC的影响很小。

因此，只要IB值固定，IC也就可以固定。

输出电流IO即是流经负载的IC。

公式：{VBE的值硅管0.7V，锗管0.3V}2、在设计中的应用在电子电路中（如晶体管放大器电路）我们常需要一些电压增益较大的放大器，为此常要将晶体管集电极的负载电阻设计得尽量大，但此电阻太大将容易使晶体管进入饱和状态，此时我们可利用晶体三极管来代替这个大电阻，这样一来既可得到大的电阻，同时直流压降并不大。

3、图形说明图二三极管工作在放大区，集电极电流IC为一恒定值，图二中的二极管是用来补偿三极管的U BE随温度变化对输出电流的影响。

式推理：仿真图结论：（其它参数变化）0Ω中变化时IC变化微弱，当超过这个范围则有较大的变化；这说明了恒流源与负载有着直接的关系，与使用者的选择有关。

恒流源原理与作用恒流源是一种提供恒定电流输出的电子器件。

它有许多应用领域，如电子测量仪器、电路测试、电化学分析等。

恒流源的原理和作用的理解有助于我们更好地应用它进行电路设计和分析。

恒流源的原理可以从两个方面来理解：电压反馈和电流反馈。

电压反馈是指将输出电流的变化转化为输出电压的变化。

当负载电阻发生变化时，输出电流也会相应发生变化，而通过电压反馈的控制回路，将输出电压保持在一个恒定的值。

控制回路会对反馈电压进行比较，并通过调节反馈网络中的元件，使输出电压保持稳定，从而保持输出电流不变。

这种形式的恒流源常用于各种需要稳定电流的应用中。

电流反馈是指将输出电压的变化转化为输入电流的变化。

当负载电阻发生变化时，输出电压会相应发生变化，通过电流反馈回路，将输出电压的变化转化成输入电流的变化，使输出电流保持不变。

这种形式的恒流源常用于需要保持负载电压恒定的应用中。

恒流源的作用主要有以下几个方面：1.提供稳定的电流输出：恒流源能够将电流的大小保持在预设值范围内，无论负载电阻的变化。

这对于一些需要精确控制电流的电路设计是非常重要的。

2.保护负载电阻：恒流源能够根据负载电阻的变化来调整输出电压或输入电流，以使得负载电阻处于一个安全的范围内。

这可以避免负载电阻过载或短路而损坏电路。

3.仪器测量：在一些电子测量仪器中，如示波器、万用表等，恒流源可以提供稳定的电流作为测量电路的输入信号。

这样可以保证测量结果的准确性和稳定性。

4.电化学分析：在电化学实验中，恒流源常被用于提供恒定电流，用于电解、电镀、电解质溶液分析等过程。

通过控制电流大小和稳定性，可以实现精确控制和监测实验过程。

5.电路测试和模拟：在电路设计和测试中，恒流源可以用于测试和模拟特定负载情况下的电压和电流变化。

这有助于评估电路设计的性能，并优化电路的稳定性和可靠性。

总结起来，恒流源通过电压反馈和电流反馈的方式，将负载电阻的变化转化为输出电压或输入电流的变化，从而保持输出电流的恒定性。

恒流源的工作原理和设计方法
恒流源是一种电子电路，可以在特定的负载下提供稳定的电流输出。

它的工作原理是通过对电路中电压和电流的控制，使得输出电流始终保持不变。

在很多电子设备中，恒流源都是必不可少的元件，例如LED驱动电路、电池充电器等。

恒流源的设计方法取决于所需的输出电流和电压范围以及所使用的元器件。

一般来说，恒流源由三个基本元件组成：电流参考源、电感元件和功率晶体管。

电流参考源是恒流源的核心部件，它可以提供一个稳定的电流参考值。

常见的电流参考源有基准二极管和基准电阻。

基准二极管是一种特殊的二极管，具有稳定的电压降和温度系数，可以被用来产生一个稳定的电流。

基准电阻是一种具有非常小的温度系数的电阻，可以用来产生稳定的电压，进而产生一个稳定的电流。

电感元件通常是一个线圈，它可以在电路中产生一个电磁场，限制电流的变化。

在恒流源中，电感元件的作用是限制电流的变化，以保持输出电流的稳定性。

功率晶体管是恒流源中的开关元件，它可以通过控制电路中的电压来改变电路中的电流。

在恒流源中，功率晶体管用于调节电路中的电流，以保持稳定的输出电流。

恒流源的设计需要考虑多个因素，例如输入电压范围、输出电流范围、效率、成本等。

为了提高效率，可以选择低压降的元器件和高效率的拓扑结构。

为了降低成本，可以选择较便宜的元器件和简单的拓扑结构。

恒流源是一种重要的电子元件，具有广泛的应用领域。

恒流源的设计方法取决于所需的输出电流和电压范围以及所使用的元器件。

在设计恒流源时，需要考虑多个因素，例如输入电压范围、输出电流范围、效率、成本等。

恒流源电路原理
恒流源电路是一种常用于电子电路设计中的电路元件。

它的作用是产生一个稳定的电流输出，无论负载电阻的变化如何。

恒流源电路用于许多应用中，如电压参考源、稳定电流源等。

恒流源电路的基本原理是通过对电流进行反馈控制来实现稳定的电流输出。

它通常由一个稳流二极管和负反馈电阻组成。

稳流二极管是一种特殊的二极管，它的电流与温度和电压有关，但是与其它因素无关。

通过将稳流二极管与负反馈电阻相结合，可以实现稳定的电流输出。

在恒流源电路中，输入电压一般为一个较高的电压。

当输入电压施加在稳流二极管上时，稳流二极管会自动调整自身的电压降，使电流保持恒定。

负反馈电阻的作用是将输出电流的一部分反馈回稳流二极管，通过调整输入电压，从而使输出电流保持恒定。

这种负反馈控制的机制使恒流源电路具有很高的稳定性和精度。

恒流源电路的输出电流可以通过改变电阻值来调整。

较小的电阻值将产生较大的输出电流，反之亦然。

此外，恒流源电路还可以与其它元件相结合，如运算放大器等，用于实现更复杂的电路功能。

总之，恒流源电路是一种能够产生稳定的电流输出的电路元件。

它通过对电流进行反馈控制来实现稳定性，并且具有较高的精度和稳定性。

恒流源电路在电子电路设计中应用广泛，并且可以与其它元件相结合，用于实现各种功能。

恒流源原理与作用恒流源（current source）是一种能够稳定输出一定电流的电路设备，它可以在电路中为负载提供恒定的电流而不受外部条件和负载变化的影响。

恒流源的原理基于电流的稳定性，它使用负反馈机制控制输出电流的大小，使其保持不变。

一般恒流源由电流源及负载两部分组成。

电流源通过负载提供固定的电流，当负载变化时，通过反馈机制对电流源进行调整，以维持输出电流的恒定。

恒流源的作用如下：1.保持电路中的电流稳定：恒流源能够提供恒定的电流，不论负载的变化，可以保持负载中的电流稳定。

在很多电路中，比如放大器、开关电源等，需要稳定的电流供应，而恒流源可以很好地满足这种需求。

2.电路参数测量：恒流源可以作为测试设备，用于测量电路的参数。

通过控制恒流源输出的电流大小，可以观察电路中其他元件的电压、功率等参数的变化，并进一步对电路进行分析和优化。

3.保护负载：恒流源可以提供稳定的电流供应，可以在一定程度上保护负载免受异常电流的损害。

在电路中，负载容易因为电流过大而发热或损坏，而恒流源可以限制电流的大小，对负载进行保护。

4.电流驱动：恒流源可以作为电流驱动器使用，通过控制输出电流的大小，可以驱动负载进行工作。

在很多电路中，比如LED驱动电路、电机驱动电路等，需要稳定的电流供应来驱动负载，而恒流源可以完成这个任务。

5.稳定的参考电流：恒流源可以提供稳定的参考电流，可以被用作其他电路中的参考源或调节源。

在很多精密电路中，需要稳定的电流作为参考，而恒流源可以提供这种稳定的参考电流。

总结：恒流源是一种能够稳定输出一定电流的电路设备。

它通过负反馈机制控制输出电流的大小，使其保持不变。

恒流源的作用包括保持电路中的电流稳定、电路参数测量、保护负载、电流驱动以及提供稳定的参考电流等。

恒流源在电子电路设计和实现中有着重要的作用，可以提高电路的稳定性和可靠性。

交流恒流源电路的原理
恒流源电路是一种电路，通过控制电流源输出的电流大小来保持电路中的电流恒定不变。

其原理如下：
1. 基本原理：恒流源电路是由一个电流源和负载组成的闭合电路。

电流源的输出电流大小通过控制电流源内部的元件（如电阻、晶体管等）来调节。

2. 负载：负载是电路中所需要的恒定电流的电器元件，如电阻、LED、电子元件等。

3. 控制：电流源通过调节其内部元件的工作状态来控制输出电流的大小。

一般来说，通过调整电流源中元件的电压、电阻或电流的大小来实现。

4. 反馈：恒流源电路中通常还包含反馈电路。

反馈电路的作用是检测电流源输出的电流并与给定的恒定电流进行比较，通过反馈控制电流源内部元件的状态，使其输出电流不受外部影响而保持恒定。

5. 稳定性：恒流源电路的稳定性取决于反馈电路的设计和控制方法。

合理的反馈电路设计可以使恒流源电路具有较好的稳定性和响应速度。

总之，恒流源电路通过控制电流源的输出电流大小来保持电路中的电流恒定不变，以满足特定电器元件的工作要求。

恒流源原理与作用一：原理（转载）恒流亦可叫稳流，意思相近，一般可以不加区别。

与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池、干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

首先举例说明：一个恒定电流值调至 1A 的，最高输出电压可达 100V 的一个恒流电源，当你打开这个恒流源的电源开关时，你会看到电源的电压表和电流表显示什么数值呢？可以肯定的说：输出电压为 100V ，输出电流为 0A 。

有人曾经这样问，你不是 100V 1A 的恒流源吗？怎么输出不是 100V 1A 呢？这里仍然要用欧姆定律来解释，理论上可以这样来计算，电源的输出电压 U=IR ，式中 U 为输出电压， I 为输出电流， R 为负载电阻。

以下分 5 种情况来说明：如果电源为空载， R 可以用无穷大来表示， U=I* ∞，由于电源能输 1A 的电流，如果电源电流为 1A ，那么 U=1A* ∞ = ∞，而电源电压最多只能输出 100V ，无疑电源只能输出其最大电压 100V ，由于电源不能输出无穷大的电压，因而电流只能是很小很小的值，即电流输出为 0A ，即 I=U/R=100V/ ∞ =0A 。

如果负载电阻 R=200 欧，那么又因电源只能输出 100V ，因此电流只能为 0.5A ，即I=U/R=100V/200R=0.5A如果负载电阻R=100 欧，由于电源能输出100V ，就使得电流能达到1A ，即I=U/R=100V/100R=1A 此时输出电流正好达到电源的恒流值。

如果负载电阻继续减小，改为 50 欧，如果根据公式 I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为 1A 的电源，因此此时的输出电流只能被强迫限制在 1A 而不能为2A 因而输出电压只能被迫降到 50V 而不能为 100V 。

交流恒流源电路的应用场景交流恒流源电路是一种常见的电路结构，其应用场景广泛。

本文将从不同角度介绍交流恒流源电路的应用场景。

一、电子设备的恒流供电交流恒流源电路可用于为各种电子设备提供稳定的恒定电流。

在很多电子设备中，如LED灯、激光器、电感器件等，都需要恒定的电流来保证正常工作。

交流恒流源电路通过对电流进行精确控制，可以确保电子设备在不同工作状态下都能获得所需的恒定电流，从而保证设备的稳定性和可靠性。

二、电化学实验和测试在电化学实验和测试中，常常需要控制电流的大小和稳定性。

交流恒流源电路可用于为电化学实验提供稳定的恒定电流，如电镀、电解、电化学合成等。

通过精确控制电流的大小和稳定性，可以保证实验结果的准确性和可重复性。

三、激光驱动和控制激光器是一种需要稳定恒定电流驱动的设备。

交流恒流源电路可用于激光器的驱动和控制，保证激光器输出的光束稳定且功率一致。

在激光打印、激光切割、激光医疗等领域，交流恒流源电路的应用非常广泛。

四、电池充放电管理在电池充放电管理中，交流恒流源电路可用于精确控制充电和放电电流的大小和稳定性。

通过控制电池的充放电电流，可以延长电池的使用寿命，提高电池的充放电效率，同时保护电池免受过充和过放的损害。

五、电阻器和电容器测试交流恒流源电路可用于电阻器和电容器的测试。

通过控制电流的大小和稳定性，可以准确测量电阻器的阻值和电容器的容值。

在电子元器件制造和测试过程中，交流恒流源电路的应用可以提高测试的准确性和效率。

六、电压稳定器交流恒流源电路可用于构建电压稳定器。

通过对输入电压进行恒流源电路的调节，可以实现稳定的输出电压。

电压稳定器广泛应用于电子设备和电力系统中，用于保护电子设备免受电压波动的影响，同时提供稳定的电源供电。

七、光电探测器和传感器光电探测器和传感器是一类需要恒定电流驱动的设备。

交流恒流源电路可用于为光电探测器和传感器提供稳定的驱动电流，保证其工作的灵敏度和准确性。

在光电测量、光电子学和传感器应用中，交流恒流源电路的应用非常重要。

恒流源是一种电子元件，它能够提供一个恒定的电流输出。

恒流源的原理是通过负反馈控制电流的大小，使其保持恒定。

恒流源通常由一个电流源和一个负反馈电路组成。

电流源是一个能够提供恒定电流的电子元件，例如晶体管或运算放大器。

负反馈电路通过测量输出电流，并将其与参考电流进行比较，然后通过调节电流源的控制电压来保持输出电流恒定。

具体来说，当输出电流小于参考电流时，负反馈电路会增加电流源的控制电压，从而增加输出电流。

当输出电流大于参考电流时，负反馈电路会减小电流源的控制电压，从而减小输出电流。

通过不断调节控制电压，负反馈电路能够使输出电流保持在恒定值。

恒流源的应用非常广泛。

例如，在电路中，恒流源可以用于驱动LED灯、激光二极管等需要恒定电流的器件。

在实验室中，恒流源可以用于提供稳定的电流源，用于各种实验和测试。

总之，恒流源通过负反馈控制电流的大小，使其保持恒定。

它是一种非常有用的电子元件，广泛应用于各种电路和实验中。

三相校表交流恒流源100v5a一、引言随着电力电子技术的快速发展，交流恒流源在电力系统、电子测量等领域的应用越来越广泛。

其中，三相校表交流恒流源以其独特的性能和稳定性，在许多关键场合发挥着重要作用。

本文将重点介绍一款型号为100V5A的三相校表交流恒流源，探讨其工作原理、特点以及应用场景。

二、工作原理三相校表交流恒流源采用先进的功率电子技术和控制算法，可以在三相交流电源中输出稳定的恒定电流。

其主要由电源变压器、整流器、滤波器、控制电路和输出调节电路等部分组成。

工作原理如下：1. 电源变压器：将输入的交流电降压，以满足后续电路的需求。

2. 整流器：将降压后的交流电整流成直流电。

3. 滤波器：滤除整流后的直流电中的交流成分，提高输出电流的稳定性。

4. 控制电路：采用先进的控制算法，实时监测输出电流并将其与设定值进行比较，根据比较结果调整输出调节电路，以保持输出电流的恒定。

5. 输出调节电路：根据控制电路的指令，调整输出电流的大小，保持其稳定输出。

三、特点1. 高精度：三相校表交流恒流源具有高精度的电流输出，能够满足各种高精度测量和校准的需求。

2. 稳定性好：采用先进的控制算法和优质元器件，确保了恒流源在长时间运行过程中的稳定性和可靠性。

3. 安全性高：具备过流保护、过压保护等多重保护功能，有效保障操作人员和使用设备的安全。

4. 易于操作：人性化的操作面板设计，使得用户可以方便地进行各种参数的设置和调整。

5. 可靠性高：采用全封闭式结构，有效防止了灰尘、潮湿等外界因素对设备性能的影响，保证了设备的长期稳定运行。

6. 扩展性强：具备多种通讯接口，支持远程控制和监控，方便用户进行集成和自动化控制。

7. 节能环保：具备智能节能功能，可根据实际负载情况自动调节输出功率，有效降低能源消耗和减少环境污染。

四、应用场景1. 电力系统：用于校准和检测电力系统中的各种电表、继电器、传感器等设备，保证其准确性和可靠性。

2. 实验室：适用于各种电力电子、电机控制、自动控制等实验室的测试和测量。

交流恒流源如何工作的？工作原理是什么？
交流恒流源如何工作?
交流恒流源将使用电路来控制开关管进行高速通道和中断。

直流电转换为高频交流电，馈入变压器进行变压并产生所需的一组或多组电压!
切换到高频交流电的原因是变压器的变压器电路中高频交流的效率远远高于50Hz。

因此，开关变压器可能非常小，并且在运行期间不会变得太热。

成本非常低假如不将50Hz更改为高频交流恒流源，就没有意义。

交流恒流源大致分为两种：绝缘型和非绝缘型。

隔离型需要开关变压器，但非绝缘型则不一定需要。

交流恒流源的工作原理如下：
1、交流电源输入经过整流滤波为直流。

2、开关管由高频PWM(脉冲宽度调制)信号控制，并且将直流添加到开关变压器的初级侧。

3、开关变压器的次级侧产生一个高频电压，该高频电压经过整流并过滤到负载中。

4、输出部分通过特定电路反馈到控制电路，以控制PWM占空比并实现稳定的输出。

输入交流电源时，通常会经过类似厄流圈，以消除对电网的干扰，同时消除电源对电网的干扰。

对于相同的功率，开关频率越高，开关变压器的容量越小，但是对开关管的要求越高。

可以在开关变压器的次级侧使用多个绕组，或一个绕组上使用多个抽头来获得所需的输出。

通常，需要添加一些保护电路，例如空载，短路保护等。

否则，交流恒流源可能会烧坏。

您可以在开关变压器的次级侧使用多个绕组，也可以在一个绕组上使用多个抽头来获得所需的输出。

通常，有必要增加诸如空载和短路保护之类的保护电路。

否则，交流恒流源可能会烧坏。

主要用于工业和一些家用电器，例如电视机和电脑等。

交流恒流源原理恒流源是一种电子元器件，可以提供稳定的恒定电流输出。

它的工作原理是通过负反馈控制，使得输出电流保持不变。

下面将详细介绍交流恒流源的原理。

恒流源的基本组成包括功率放大器、电流采样电阻和反馈电路。

功率放大器接受输入信号，并将其放大后通过电流采样电阻流入负载。

电流采样电阻的作用是将输出电流转化为电压信号，以便进行反馈控制。

反馈电路通过比较采样电阻的输出电压与参考电压的差异，产生控制信号，调节功率放大器的增益，从而使得输出电流保持恒定。

具体来说，当负载阻值发生变化时，输出电流也会发生变化。

反馈电路通过比较实际输出电流与设定的目标电流之间的差异，产生控制信号。

如果输出电流小于目标电流，则控制信号会调节功率放大器的增益，使得输出电流增加；反之，如果输出电流大于目标电流，则控制信号会调节功率放大器的增益，使得输出电流减小。

通过不断调节功率放大器的增益，反馈电路能够使得输出电流逐渐趋近于目标电流，并最终达到恒定的状态。

恒流源的原理可以用一个简单的比喻来理解。

假设我们要保持一个水槽的水位恒定，无论外部给水管道的水流量如何变化。

我们可以设置一个水位传感器，监测水槽的水位；然后通过控制阀门的开度，调节给水管道的水流量，使得水位保持在设定的目标水位。

恒流源的原理与之类似，只不过是在电路中实现了类似的控制过程。

交流恒流源的实现还需要考虑一些问题。

首先，功率放大器的增益范围要足够大，以确保能够输出所需的恒定电流。

其次，反馈电路的设计要稳定可靠，以避免输出电流的波动。

此外，还需要注意功率放大器的功率损耗和散热问题，以确保其能够承受所需的输出功率，并保持稳定工作。

总结起来，交流恒流源是一种能够提供稳定恒定电流输出的电子元器件。

它通过负反馈控制的原理，使得输出电流能够自动调节，保持恒定。

恒流源的原理类似于一个水槽的水位控制系统，通过监测和调节的方式实现恒流输出。

在实际应用中，我们可以根据需要选择适合的恒流源，以满足各种电路和设备对恒定电流的需求。
