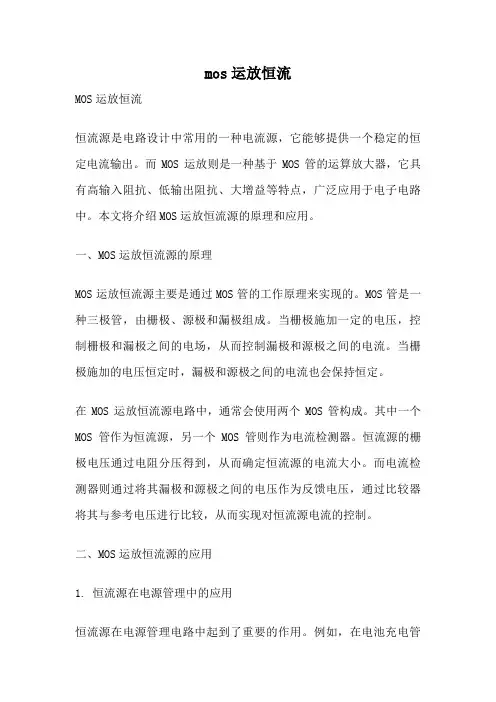

mos运放恒流MOS运放恒流恒流源是电路设计中常用的一种电流源,它能够提供一个稳定的恒定电流输出。
而MOS运放则是一种基于MOS管的运算放大器,它具有高输入阻抗、低输出阻抗、大增益等特点,广泛应用于电子电路中。
本文将介绍MOS运放恒流源的原理和应用。
一、MOS运放恒流源的原理MOS运放恒流源主要是通过MOS管的工作原理来实现的。
MOS管是一种三极管,由栅极、源极和漏极组成。
当栅极施加一定的电压,控制栅极和漏极之间的电场,从而控制漏极和源极之间的电流。
当栅极施加的电压恒定时,漏极和源极之间的电流也会保持恒定。
在MOS运放恒流源电路中,通常会使用两个MOS管构成。
其中一个MOS管作为恒流源,另一个MOS管则作为电流检测器。
恒流源的栅极电压通过电阻分压得到,从而确定恒流源的电流大小。
而电流检测器则通过将其漏极和源极之间的电压作为反馈电压,通过比较器将其与参考电压进行比较,从而实现对恒流源电流的控制。
二、MOS运放恒流源的应用1. 恒流源在电源管理中的应用恒流源在电源管理电路中起到了重要的作用。
例如,在电池充电管理中,恒流源可以提供稳定的充电电流,确保电池能够以恒定的电流进行充电,从而延长电池的使用寿命。
另外,恒流源还可以用于电源稳压电路中,通过提供稳定的负载电流,保证电源输出的稳定性。
2. 恒流源在传感器驱动中的应用传感器通常需要外部提供一个恒定的电流作为驱动信号。
恒流源可以提供恒定的电流输出,满足传感器的驱动需求。
例如,在光电传感器中,恒流源可以提供稳定的电流给光电二极管,从而实现对光强的测量。
3. 恒流源在运算放大器中的应用MOS运放恒流源也常用于运算放大器电路中。
在运算放大器中,通常需要提供一个稳定的偏置电流作为运算放大器的工作电流。
恒流源可以提供稳定的电流输出,确保运算放大器的工作正常。
此外,恒流源还可以用于其他与电流相关的运算放大器电路,如电流源镜像电路、电流控制电路等。
三、总结MOS运放恒流源是一种常用的电路设计技术,能够提供稳定的恒定电流输出。
恒流源工作原理
恒流源是一种电子元件,其主要功能是提供稳定的电流输出。
在许多电路中,需要确保电流始终保持恒定,这就需要借助恒流源来实现。
恒流源的工作原理非常简单,但却非常重要。
恒流源通常由一个电流源和一个电阻组成。
电流源会向电路提供恒定的电流,而电阻则起到限制电流的作用。
当电路中的电阻值发生变化时,恒流源会自动调整输出电压,以确保电流保持恒定。
这种自调节的特性使得恒流源在许多电子设备中得到广泛应用。
在实际电路中,恒流源可以通过不同的方式实现。
其中一种常见的方式是使用场效应管。
场效应管可以根据控制电压的变化来调节电流输出,从而实现恒流源的功能。
另一种方式是使用运算放大器。
运算放大器可以通过负反馈来调节输出电压,使得输出电流保持恒定。
除了上述方法外,还有一种常见的实现恒流源的方式是使用二极管。
二极管在正向工作时具有恒定的电压降,因此可以通过适当连接来实现恒流源的功能。
这种方法简单、成本低廉,因此在许多电子设备中得到广泛应用。
总的来说,恒流源是一种非常重要的电子元件,它可以确保电路中的电流始终保持恒定。
通过不同的实现方式,恒流源可以在各种电子设备中发挥重要作用。
在设计电路时,合理选择恒流源的类型和
参数,可以有效提高电路的稳定性和可靠性。
希望通过本文的介绍,读者对恒流源的工作原理有了更深入的了解。
三极管运放恒流源三极管、运放和恒流源是电子电路中常用的三种元件,它们分别具有不同的特性和用途。
在本文中,我将分别介绍三极管、运放和恒流源的原理、特点以及在电路中的应用。
一、三极管三极管是一种半导体器件,包括基极、发射极和集电极。
它的主要工作原理是通过控制基极电流来控制集电极电流,从而实现信号放大的功能。
三极管具有放大倍数高、输入阻抗低等优点,因此在电子电路中被广泛应用。
三极管有两种主要工作模式:放大模式和开关模式。
在放大模式下,三极管作为放大器,输入的小信号经过放大后输出。
在开关模式下,三极管作为开关,控制输入信号的开关状态,实现电路的开关功能。
三极管的应用非常广泛。
在音频放大电路中,三极管可以将微弱的声音信号放大到足够的音量;在射频放大电路中,三极管可以放大高频信号;在数字电路中,三极管可以实现逻辑门电路的功能。
二、运放运放全称为运算放大器,是一种高增益、差分输入的电子放大器。
它的主要特点是输入阻抗高、输出阻抗低、放大倍数大。
运放通常由多个晶体管和电阻等元件组成。
运放有两个输入端:非反相输入端和反相输入端,以及一个输出端。
通常情况下,将电压信号输入到运放的非反相输入端,通过控制输入信号的电压差,可以实现对输出信号的放大和调节。
运放在电子电路中的应用非常广泛,常见的有放大电路、滤波电路、积分电路等。
在放大电路中,运放可以将微弱的信号放大到需要的电平;在滤波电路中,运放可以实现对特定频率信号的滤波;在积分电路中,运放可以实现对输入信号的积分功能。
三、恒流源恒流源是一种常用的电流控制电路,它可以在不同的负载条件下,保持恒定的电流输出。
恒流源通常由晶体管和电阻等元件组成。
恒流源的工作原理是通过电流反馈机制来实现电流的稳定输出。
当负载电流发生变化时,恒流源会自动调节输出电压,使得电流保持不变。
恒流源在电子电路中的应用非常广泛。
在稳流电源中,恒流源可以保证负载电流的稳定输出;在电流源驱动电路中,恒流源可以提供稳定的电流源;在电流比较器中,恒流源可以提供参考电流。
lm358恒流源电路lm358电路原理图LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
红外线探测报警器该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
该装置电路原理见图1。
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
红外线探测传感器IC1探测到前方人体辐射出的红外线信号时,由IC1的②脚输出微弱的电信号,经三极管VT1等组成第一级放大电路放大,再通过C2输入到运算放大器IC2中进行高增益、低噪声放大,此时由IC2①脚输出的信号已足够强。
IC3作电压比较器,它的第⑤脚由R10、VD1提供基准电压,当IC2①脚输出的信号电压到达IC3的⑥脚时,两个输入端的电压进行比较,此时IC3的⑦脚由原来的高电平变为低电平。
IC4为报警延时电路,R14和C6 组成延时电路,其时间约为1 分钟。
当IC3的⑦脚变为低电平时,C6通过VD2放电,此时IC4的②脚变为低电平,它与IC4的③脚基准电压进行比较,当它低于其基准电压时,IC4的①脚变为高电平,VT2导通,讯响器BL通电发出报警声。
人体的红外线信号消失后,IC3的⑦脚又恢复高电平输出,此时VD2截止。
由于C6两端的电压不能突变,故通过R14向C6缓慢充电,当C6两端的电压高于其基准电压时,IC4的①脚才变为低电平,时间约为1分钟,即持续1分钟报警。
由VT3、R20、C8组成开机延时电路,时间也约为1 分钟,它的设置主要是防止使用者开机后立即报警,好让使用者有足够的时间离开监视现场,同时可防止停电后又来电时产生误报。

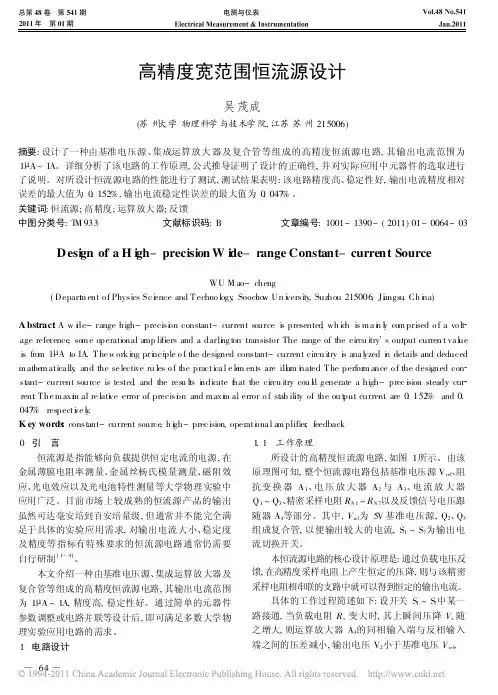

高精度宽范围恒流源设计吴茂成(苏州大学物理科学与技术学院,江苏苏州215006)摘要:设计了一种由基准电压源、集成运算放大器及复合管等组成的高精度恒流源电路,其输出电流范围为1 A~1A。
详细分析了该电路的工作原理,公式推导证明了设计的正确性,并对实际应用中元器件的选取进行了说明。
对所设计恒流源电路的性能进行了测试,测试结果表明:该电路精度高、稳定性好,输出电流精度相对误差的最大值为0.152%,输出电流稳定性误差的最大值为0.047%。
关键词:恒流源;高精度;运算放大器;反馈中图分类号:T M933 文献标识码:B文章编号:1001-1390-(2011)01-0064-03D esi gn of a H i gh-precision W i de-range Constant-current SourceWU M ao-cheng(Depart m ent o f Physics Sc i e nce and Techno logy,Soocho w Un i v ersity,Suzhou215006,Ji a ngsu,Ch i n a)A bstract:A w i d e-range high-precisi o n constant-current source i s presented,wh ic h is m a i n l y co m prised o f a vo lt age reference,so m e operational a mp lifiers and a darli n g ton transistor.The range of the circu itry s output curren t va l u e is fro m1 A to1A.The w orking pr i n ciple o f the designed constant-current circu itry is ana l y zed i n details and deduced m athe m atica lly,and the se lective ru les o f the practica l e le m ents are ill u m i n ated.The perfor m ance o f the designed con stant-current source is tested,and the resu lts i n dicate t h at the circu itry cou l d generate a high-prec ision steady cur ren.t The m ax i m al re lati v e error of precisi o n and m ax i m al error o f stab ility of the ou t p ut current are0.152%and0. 047%respecti v e l y.K ey words:constant-current source,h i g h-prec ision,operati o na l a m plifier,feedback0 引 言恒流源是指能够向负载提供恒定电流的电源,在金属薄膜电阻率测量、金属丝杨氏模量测量、磁阻效应、光电效应以及光电池特性测量等大学物理实验中应用广泛。
单片机恒流源电路单片机恒流源电路是一种常见的电子电路,用于控制电流的大小保持恒定。
它在许多应用中都扮演着重要的角色,比如电池充电、发光二极管(LED)驱动和电阻等。
本文将介绍单片机恒流源电路的原理、设计和应用。
一、原理单片机恒流源电路的原理是通过负反馈控制电流的大小。
它由一个电流传感器、一个运算放大器和一个功率放大器组成。
电流传感器用于检测电流的大小,运算放大器用于比较检测到的电流与设定的目标电流,功率放大器用于根据比较结果来调节输出电流。
二、设计单片机恒流源电路的设计需要考虑多个因素,包括电流范围、精度要求和稳定性。
首先,确定所需的电流范围,即电流的最大和最小值。
然后,选择适当的电流传感器和运算放大器,以满足所需的精度要求。
最后,设计功率放大器的控制电路,使其能够根据比较结果来调节输出电流。
三、应用单片机恒流源电路在许多应用中都有广泛的应用。
以下是一些常见的应用示例:1. 电池充电:单片机恒流源电路可以用于控制电池的充电电流,以避免过充或过放。
通过监测电池电流并根据需要调节充电电流,可以保证电池的安全充电。
2. LED驱动:单片机恒流源电路可以用于驱动LED,以保持恒定的亮度。
通过监测LED电流并根据需要调节驱动电流,可以确保LED 的稳定亮度。
3. 电阻:单片机恒流源电路可以用于测试电阻的阻值。
通过控制电流的大小并测量电压,可以计算出电阻的阻值。
四、总结单片机恒流源电路是一种常见的电子电路,广泛应用于电池充电、LED驱动和电阻测试等领域。
它通过负反馈控制电流的大小,使其能够保持恒定。
设计单片机恒流源电路需要考虑电流范围、精度要求和稳定性等因素。
通过合理设计和应用,单片机恒流源电路能够实现各种电流控制和测量需求。
运算放大器做恒流源一、什么是恒流源?恒流源是一种能够产生恒定电流的电路,它对于电流的变化具有很高的稳定性和精度。
在实际应用中,恒流源广泛应用于电子设备的电源、光学测量、电化学分析等领域。
二、运算放大器的基本原理运算放大器(Operational Amplifier,简称Op Amp)是一种非常重要的电子器件,具有高增益、高输入阻抗、低输出阻抗、高共模抑制比等优点。
运算放大器通常由多个晶体管、二极管和电容等元器件组成,其内部结构复杂,但是对于外部电路来说,它可以被看作是一个差分放大器和一个输出级的组合。
三、运算放大器做恒流源的原理运算放大器可以通过反馈电路来实现恒流源的功能。
在反馈电路中,运算放大器的输出电流通过一个电阻器反馈到运算放大器的负输入端,这样就可以使得输出电流与输入电压成正比例关系,从而实现恒流源的功能。
具体来说,可以通过改变反馈电路中的电阻值来改变输出电流的大小,从而实现对恒流源的控制。
四、运算放大器做恒流源的实现方法1.基本恒流源电路基本恒流源电路由一个运算放大器、一个电阻和一个电源组成。
其中,运算放大器的正输入端接地,负输入端通过一个电阻与输出端相连,电阻的另一端接地。
当电阻的阻值为R 时,输出电流为I=V/R,其中V为运算放大器的输出电压。
2.改进型恒流源电路改进型恒流源电路在基本恒流源电路的基础上加入了一个稳流二极管,从而可以提高电路的精度和稳定性。
稳流二极管可以将输入电压转化为恒定的电流,从而使得输出电流与输入电压成正比例关系。
五、实际应用举例1.电源在电子设备中,恒流源可以用来稳定电源,防止电压波动对设备造成损害。
例如,在LED 驱动电路中,恒流源可以保证LED的亮度恒定,从而提高LED的使用寿命和稳定性。
2.光学测量在光学测量中,恒流源可以用来驱动光电二极管,从而实现精确的光强测量。
例如,在光电测距仪中,恒流源可以驱动接收器,从而提高仪器的测量精度和稳定性。
3.电化学分析在电化学分析中,恒流源可以用来控制电解液中的电流,从而实现对电化学反应的控制。
集成运算放大器将电路的元器件和连线制作在同一硅片上,制成了集成电路。
随着集成电路制造工艺的日益完善,目前已能将数以千万计的元器件集成在一片面积只有几十平方毫米的硅片上。
按照集成度(每一片硅片中所含元器件数)的高低,将集成电路分为小规模集成电路(简称SSI) ,中规模集成电路(简称MSI), 大规模集成电路(简称LSI)和超大规模集成电路(VLSI)。
运算放大器实质上是高增益的直接耦合放大电路,集成运算放大器是集成电路的一种,简称集成运放,它常用于各种模拟信号的运算,例如比例运算、微分运算、积分运算等,由于它的高性能、低价位,在模拟信号处理和发生电路中几乎完全取代了分立元件放大电路。
集成运放的应用是重点要掌握的内容,此外,本章也介绍集成运放的主要技术指标,性能特点与选择方法。
一、集成运算放大器简介1. 集成运放的结构与符号1. 结构集成运放一般由4部分组成,结构如图1所示。
图1 集成运放结构方框图其中:输入级常用双端输入的差动放大电路组成,一般要求输入电阻高,差摸放大倍数大,抑制共模信号的能力强,静态电流小,输入级的好坏直接影响运放的输入电阻、共模抑制比等参数。
中间级是一个高放大倍数的放大器,常用多级共发射极放大电路组成,该级的放大倍数可达数千乃数万倍。
输出级具有输出电压线性范围宽、输出电阻小的特点,常用互补对称输出电路。
偏置电路向各级提供静态工作点,一般采用电流源电路组成。
2. 特点:142○1 硅片上不能制作大容量电容,所以集成运放均采用直接耦合方式。
○2 运放中大量采用差动放大电路和恒流源电路,这些电路可以抑制漂移和稳定工作点。
○3 电路设计过程中注重电路的性能,而不在乎元件的多一个和少一个 ○4 用有源元件代替大阻值的电阻 ○5 常用符合复合晶体管代替单个晶体管,以使运放性能最好 3. 集成运放的符号从运放的结构可知,运放具有两个输入端v P 和v N 和一个输出端v O ,这两个输入端一个称为同相端,另一个称为反相端,这里同相和反相只是输入电压和输出电压之间的关系,若输入正电压从同相端输入,则输出端输出正的输出电压,若输入正电压从反相端输入,则输出端输出负的输出电压。
双运放恒流源电路详解1.引言在文章中,1.1 概述部分旨在介绍双运放恒流源电路的背景和基本概念。
本文将详细阐述双运放恒流源电路的原理和应用前景,并对其进行总结。
首先,双运放恒流源电路是一种常见的电子电路设计技术,它通过使用两个运算放大器(运放)来实现一个可以输出稳定电流的电路。
这种电路在许多应用领域中得到了广泛的应用,如电源管理、仪器仪表以及通信系统等。
恒流源电路的基本原理是通过将一个稳定的参考电流与负载电阻相连接,从而实现一个稳定输出电流的源。
双运放恒流源电路的特点是它能够提供高的输出阻抗,从而减小对负载的影响,同时还有较好的稳定性和精度。
在本文的后续部分,我们将深入探讨双运放恒流源电路的基本原理。
首先,我们会详细介绍双运放的基本工作原理,包括其输入输出特性和放大功能。
随后,我们将进一步解释恒流源电路的原理,包括如何实现恒流输出以及如何保持输出的稳定性和精度。
而后,我们将探讨双运放恒流源电路的应用前景。
由于其具有稳定的输出特性和高输出阻抗,双运放恒流源电路在一些关键应用中具有重要的作用。
例如,在电源管理中,恒流源电路可以用于稳定电池充电,保证电池的使用寿命;在仪器仪表中,它可以作为精确且可靠的电流源,用于仪器的校准和运行;在通信系统中,恒流源电路可以提供稳定的电流驱动,保证数据传输的质量等。
最后,我们将总结本文的主要内容和观点。
通过对双运放恒流源电路的详细讲解,我们希望读者能够更好地理解其原理和应用,并在实际工程中灵活运用。
在接下来的章节中,我们将逐一阐述双运放恒流源电路的各个方面,带领读者深入理解这一电路设计技术的内涵。
1.2文章结构文章结构的部分内容可以如下编写:文章结构:本文主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个小节。
在概述中,将介绍双运放恒流源电路的背景和意义。
文章结构部分即为本节所述的内容,将对文章的整体结构进行说明,使读者能够清晰地了解文章的组成部分。
lm324恒流和转灯电路原理
LM324是一种常用的运算放大器,广泛应用于各种电子电路中。
在电子电路设计中,经常需要使用恒流源和转灯电路来实现一些特
定的功能。
本文将介绍LM324恒流和转灯电路的原理和应用。
首先我们来介绍LM324的基本原理。
LM324是一种四路运算放
大器,内部集成了四个独立的运算放大器。
它的输入端可以接受不
同的电压信号,并输出相应的电压信号。
在恒流和转灯电路中,
LM324可以被用来控制电流和实现灯光的转换。
恒流源电路是一种能够保持输出电流恒定的电路。
通过LM324
的运算放大器,可以实现对电流的精准控制。
恒流源电路通常用于
需要恒定电流驱动的场合,比如LED驱动、电池充电等。
通过
LM324的运算放大器,可以实现对输出电流的精确控制,从而保证
被驱动器件的工作稳定性。
转灯电路是一种能够实现对灯光的转换控制的电路。
通过
LM324的运算放大器,可以实现对灯光的亮度、闪烁等效果的控制。
转灯电路通常用于一些需要特殊灯光效果的场合,比如舞台灯光控制、汽车灯光控制等。
通过LM324的运算放大器,可以实现对灯光
的亮度、闪烁等效果的精确控制,从而实现各种灯光效果的切换和
控制。
总之,LM324恒流和转灯电路可以实现对电流和灯光的精确控制,广泛应用于各种电子电路中。
通过合理的设计和使用,可以实
现各种特定功能的电路,为电子产品的性能提升和创新提供了可能。
LM324恒流和转灯电路的原理和应用,为电子电路设计带来了新的
可能性和机遇。

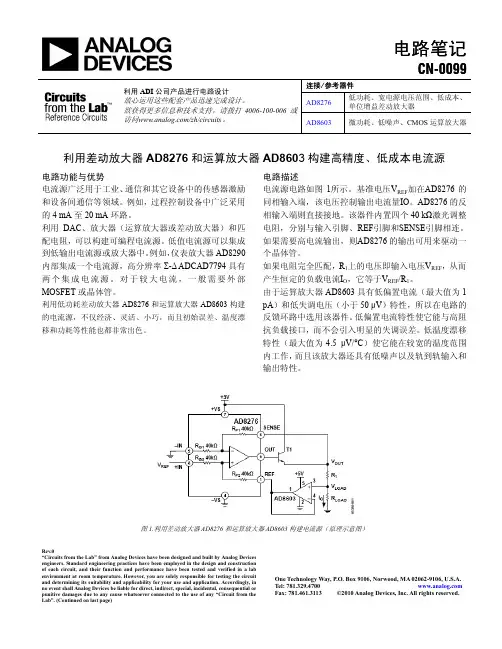

运放恒流源电路
运放恒流源电路是一种常用的电子元件,它可以将输入信号转换成
恒定的电流输出。
这种电路通常由一个运算放大器和几个外部元件组成,具有很高的精度和稳定性。
1. 运放运放是恒流源电路中最重要的
元件之一。
它是一种差分放大器,能够将两个输入信号进行比较,并
产生一个输出信号。
在恒流源电路中,运放起到了控制输出电流大小
的作用。
2. 限制反馈网络为了保证输出电流不会超过某个特定值,在
恒流源电路中需要加入限制反馈网络。
这个网络通常由一个二极管、
一个负载以及若干个固定阻值构成。
3. 参考源参考源也是非常关键的
一个部分。
它提供了基准点,使得整个系统能够工作在正确的范围内。
参考源通常由稳压器或者其他可靠性较高的元件实现。
4. 输出负载输
出负载也必不可少。
它承担着接收并处理从恒流源传来的信号,并将
其转化为所需形式(如光、磁场等)。
因此,在设计时需要根据具体
应用选择合适类型和参数的负载。
5. 控制回路控制回路主要包括对输
入端口进行采样、比较以及调节等操作,以确保整个系统始终处于正
常工作状态下,并且满足预期性能指标要求。
总之,通过上述各项技
术手段相互协同配合,在实际应用中可以有效地实现对输入信号进行
快速响应、高精度测量与控制等功能需求;同时还可以避免出现过渡
振荡、失真变形等问题影响系统稳定性和可靠性表现。
基于单片机的数控直流恒流源的设计摘要恒流源,是一种能够向负载提供恒定电流的电源。
恒流源的应用范围非常广泛,并且在许多情况下是必不可少的。
它既可以为各种放大电路提供偏流以稳定其静态工作点,又可以作为其有源负载,以提高放大倍数。
并且在差动放大电路、脉冲产生电路中得到了广泛应用。
本系统以恒流源为核心,AT89S52单片机为主控制器,通过键盘来设置恒流源的输出电流,并由液晶显示LCD( ZLG7289)显示出实际输出电流值和电流设定值。
本系统由单片机控制输出数字信号,经过D/A转换器(MAX532)输出模拟量,再经过运算放大器隔离放大,控制输出功率管的基极,随着功率管基极电压的变化而输出不同的电流。
在通过键盘设定好需要输出电流值后,单片机对设定值按照一定的算法进行处理。
经D/A输出电压控制恒流源电路输出相应的电流值。
单片机系统还兼顾对恒流源进行实时监控,输出电流经过电流/电压转变后,通过A/D转换芯片AD7715,实时把模拟量转化为数据量,再经单片机分析处理,通过数据形式的反馈环节,使电流更加稳定,这样构成稳定的压控电流源,在软件设计上采用增量式PID控制算法,即数字控制器的输出只是控制量的增量。
实际测试结果表明,本系统与传统稳压电流源相比,具有操作方便、输出电流稳定度高的特点。
该系统已基本达到预期的设计目标,具有功能强、性能可靠、体积小、电路简单的特点,可以应用于需要高稳定度的小功率恒流源的领域。
关键词:恒流源;单片机;PID控制算法The Design of DC Constant-Current Source NumericalControl Based on SCMABSTRACTThe constant current, is one kind can provide the constant current to the load the power source. Therefore the constant current application scope is widespread, and in many situations is essential. It both may provide the bias for each kind of amplifying circuit by to stabilize its static operating point, and may take its active load, enhances the enlargement factor. And in the differential motion amplifying circuit, the pulse produced in the electric circuit to obtain the widespread application.In this system the constant current source is center and AT89S52 version single chip microcomputer (SCM) is main controller, output current of DC power can be set by a keyboard .while the real output current and the set value can be displayed by LCD( ZLG7289). In the system, the digitally programmable signal from SCM is converted to analog value by DAC (MAX532), then the analog value which is isolated and amplified by operational amplifiers, , is sent to the base electrode of power transistor, so an adjustable output current can be available with the base electrode voltage of power transistor. Using the keyboard to set the needed output current value, The SCM based on some specific algorithm to deal the certain settings for processing. Corresponding voltage output by the DAC output voltage-controlled current source circuit. On the other hand, The constant current source can be monitored by the SCM system real-timely, its work process is that output current is converted voltage, then its analog value is converted to digital value by ADC (AD7715) finally the digital value as a feedback loop is processed by SCM so that output current is more stable, so a stable voltage-controlled constant current power is designed. This paper adopt incremental PID control algorithm in software design,namely the output of digital controller is just the increment of controlled variable. The test results have showed that this system, compared with the traditional regulated current source, has easy to operate and features high output current stability.This system armed comprehensive functionalities in the following aspects power suit, high credibility, simple circuit design. It can be used flexibly in the domain which in a demand of high-stable constant-current source with small power.Keywords:Constant-current source;SCM ;PID control arithmetic目录引言 (1)第1章绪论 (2)1.1本系统设计的内容和意义 (2)1.2设计研究现状和发展趋势 (2)1.2.1 研究现状 (2)1.2.2 发展趋势 (2)1.3本系统功能介绍 (3)第2章系统的总体设计 (4)2.1 方案比较 (4)2.2系统方案研究 (5)2.2.2 恒流源模块的设计 (5)2.2.2 单片机的主控制系统的设计 (5)2.3 系统总体设计与介绍 (5)2.3.1 单片机 (6)2.3.2 恒流源 (6)2.3.3 键盘 (6)2.3.4 显示 (6)2.3.5 A/D模数转换 (6)2.3.6 D/A数模转化 (7)第3章系统的硬件设计 (8)3.1 单片机功能介绍 (8)3.1.1 复位及时钟电路 (8)3.2恒流源模块的选择与设计 (9)3.2.1 恒流源介绍 (9)3.2.2 恒流源的选择 (11)3.3 键盘设计 (12)3.4显示器设计 (13)3.5 A/D模数转化的设计 (13)3.5.1 AD7715简介 (13)3.5.2 硬件电路设计 (17)3.6.D/A 模块设计 (17)3.6.1 MAX532简介 (17)3.6.2 硬件电路设计 (19)第4章系统的软件设计 (20)4.1 控制算法 (20)4.2 软件流程图 (21)4.2.1 主程序流程图 (21)4.2.2 显示中断子程序 (22)结论与展望 (24)致谢 ...................................................................................................... 错误!未定义书签。
恒流源电路模块恒流源电路模块是一种能够输出恒定电流的电源模块,广泛应用于各种电子设备中。
它具有输出电流稳定、精度高、可调性好等特点,是电子设备中不可或缺的重要组件。
本文将对恒流源电路模块的工作原理、设计要点、应用领域等方面进行详细介绍,以便读者更好地理解和应用恒流源电路模块。
一、恒流源电路模块的工作原理恒流源电路模块的工作原理主要是利用负反馈原理,通过调节输出电压或电阻等参数,使得输出电流保持恒定。
具体来说,恒流源电路模块由基准电压源、运算放大器、功率管、采样电阻等部分组成。
1. 基准电压源:为电路提供一个稳定的参考电压,确保输出电流的精度和稳定性。
2. 运算放大器:将采样电阻上的电压信号进行放大,与基准电压进行比较,产生误差信号。
3. 功率管:根据误差信号调节输出电压,从而控制输出电流的大小。
4. 采样电阻:用于检测输出电流的大小,将电流信号转换为电压信号供运算放大器处理。
在工作过程中,恒流源电路模块会不断检测输出电流的大小,并与设定值进行比较。
当输出电流偏离设定值时,运算放大器会产生误差信号,通过功率管调节输出电压,使得输出电流恢复到设定值。
这样,恒流源电路模块就能够实现输出恒定电流的功能。
二、恒流源电路模块的设计要点1. 精度要求:恒流源电路模块的输出电流精度是其重要性能指标之一。
为了提高精度,需要选择高精度的基准电压源、低噪声的运算放大器和精确的采样电阻。
此外,还需要注意电路布局和走线,减小干扰和噪声对输出电流的影响。
2. 稳定性要求:恒流源电路模块的输出电流稳定性对于保证电子设备正常工作至关重要。
为了提高稳定性,可以采用负反馈技术、温度补偿技术等方法。
同时,还需要注意元器件的选择和老化问题,确保电路在长期工作过程中能够保持稳定的输出性能。
3. 可调性要求:为了满足不同电子设备的需求,恒流源电路模块需要具有良好的可调性。
可以通过调节基准电压源、改变采样电阻阻值等方法来实现输出电流的可调。
基于运算放大器的压控恒流源
压控恒流源是由运算放大器作为主要部件而设计的压流线路。
它可以
根据实际要求,以恒定的流量维持一定压力,满足系统的要求。
【运算放大器压控恒流源的结构】
1、输入端:由电压信号源接入,输出外加偏置电压;
2、电路:主要包括放大器电路、滤波电路以及恒流电路,对外加压力
进行放大滤波;
3、恒流电路:根据外加压力,调节电流的大小,使得输出的流量恒定;
4、输出端:输出的流量由流量计测量,以调节电路输出流量;
【运算放大器压控恒流源的工作原理】
1、输入信号:输入信号(压力信号)传入后,由放大器放大信号强度,
同时去除一定波形噪声;
2、恒流控制:其中包含有流量传感器和控制电路,可以根据实际要求,调节电流的大小以达到恒定的流量;
3、输出信号:放大器放大后的信号,进入恒流电路后经由滤波,输出
稳定的流量;
4、控制调整:使用电路调整,可以调动恒流源的流量,达到控制要求。
【运算放大器压控恒流源的优点】
1、操作灵活:使用此类电路,可以实现半自动操作,易于操作;
2、性能稳定:恒流电路具有较高的可靠性和稳定性,输出的流量稳定
可靠;
3、精度高:恒流源的对流量的控制精度很高,达到多以毫米计的精度;
4、安全可靠:所有的操作都是在有安全装置的室内完成,可以确保系
统的安全性。

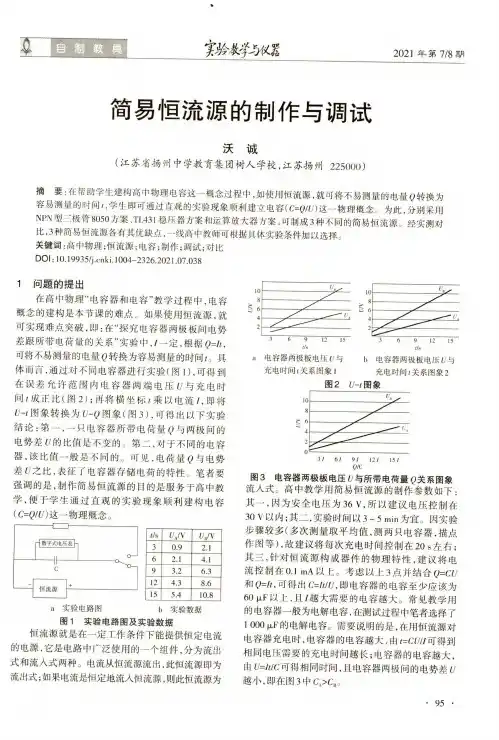

恒流源是一种电子元件,它能够提供一个恒定的电流输出。
恒流源的原理是通过负反馈控制电流的大小,使其保持恒定。
恒流源通常由一个电流源和一个负反馈电路组成。
电流源是一个能够提供恒定电流的电子元件,例如晶体管或运算放大器。
负反馈电路通过测量输出电流,并将其与参考电流进行比较,然后通过调节电流源的控制电压来保持输出电流恒定。
具体来说,当输出电流小于参考电流时,负反馈电路会增加电流源的控制电压,从而增加输出电流。
当输出电流大于参考电流时,负反馈电路会减小电流源的控制电压,从而减小输出电流。
通过不断调节控制电压,负反馈电路能够使输出电流保持在恒定值。
恒流源的应用非常广泛。
例如,在电路中,恒流源可以用于驱动LED灯、激光二极管等需要恒定电流的器件。
在实验室中,恒流源可以用于提供稳定的电流源,用于各种实验和测试。
总之,恒流源通过负反馈控制电流的大小,使其保持恒定。
它是一种非常有用的电子元件,广泛应用于各种电路和实验中。
