XCFKN12-12及XCFZN25-12负荷开关选型

户内负荷开关选型及技术要求合同采购型号：
1、□手动（手合、手分） □带 AC220V □电动(M)（电合、电分分励脱扣线圈（即手合-电分）
AC220V 2、□带接地刀(D) □不带接地刀
）
3、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
4、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
5、□左操作（安装在柜左侧:L ）
6、□右操作（安装在柜右侧:R ）
7、□标准自带辅助2K2B □非标3K3B
8、□标准轴长（图纸上尺寸） □非标轴长L=
9、其他技术要求：
VEI POWER 外形收货地址（代号）：收货人及电话： XX
常发物流名字: XX
生产企业名字: XX
红申集团(上海）有限公司
二、压气式负荷开关-熔断器组合电器
四、真空式负荷开关-熔断器组合电器。

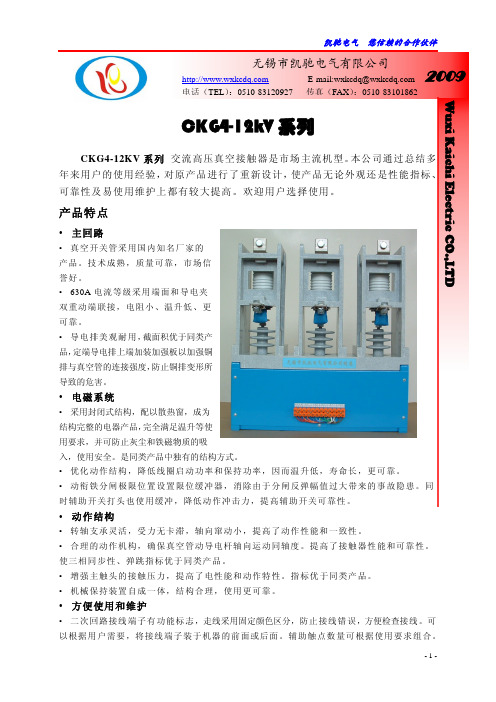

CKG4-12

• 方便使用和维护
• 二次回路接线端子有功能标志，走线采用固定颜色区分，防止接线错误，方便检查接线。可以根据用户需要，将接线端子装于机器的前面或后面。辅助触点数量可根据使用要求组合。
-1-
凯驰电气您信赖的合作伙伴
主电路技术参数：
性能参数
额定工作电压（Ur）额定工作电流（Ie）额定关合能力（Im）额定开断能力（Ic）额定耐受过载电流及时间
额定短时耐受电流（Ik）
额定峰值耐受电流（Ip）
额定短路持续时间（tk）
额定绝缘水平
额定工频耐受电压
额定雷电冲击耐受电压
断口相间对地断口相间
（峰值）对地
主电路接触电阻
额定操作频率
机械锁扣操作频率
机械耐久性（机械寿命）
AC3 电气耐久性（电寿命）
AC4
控制、辅助回路
单位 kV A kA kA kA/s kA kA s kV kV kV kV kV kV μΩ 次/h 次/h
机械保持交直流控制电原理及外接线图 -4-
万次
万次
万次
12/160
12/250
12/400
12/630
160 1.6 1.28 2.4/1 1.6 4
12
250
400
2.5
4
2
3.2
3.75/1
6/1
2.5
4
6.25
10
4
42
42
630 6.3 5.04 9.45/1 6.3 16
≤200
42 75 75 75 ≤200 600
≤200
≤150
• 动作结构
• 转轴支承灵活，受力无卡滞，轴向窜动小，提高了动作性能和一致性。 • 合理的动作机构，确保真空管动导电杆轴向运动同轴度。提高了接触器性能和可靠性。使三相同步性、弹跳指标优于同类产品。 • 增强主触头的接触压力，提高了电性能和动作特性。指标优于同类产品。 • 机械保持装置自成一体，结构合理，使用更可靠。

真空负荷开关AST-12,ASTG1-12-630,ASTG2-12-630,ASTGF2-12-630

HS-S1000B/32 HS-S1000B/64 HS-S1000B/128 HS-S1000B/256
四、HS-S1000W （立柜式）主机
产品功能：实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控器型号等）、故障分区不同颜色显示、声、光报警。系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、部件失效）及具体位置。单元状态：指示各被监控器实时分闸、合闸状态。控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程操作。历史记录：保存、查询和打印所有单元的报警、操作过程。协同联动：提供对外联动信号。产品系列： HS-S1000W/32 立柜式主机 HS-S1000W/64 立柜式主机 HS-S1000W/128 立柜式主机 HS-S1000W/256 立柜式主机 HS-S1000W/512 立柜式主机 HS-S1000W/1024 立柜式主机
ASTG系列真空负荷开关
主编：孙潇洒审核：刘欢腾批准：张云云
成武红申电气有限公司红申集团（意大利）控股有限公司
一、红申集团高压真空负荷开关：ASTG1-12/630
AST:固封极柱式真空负荷开关 G:高压 H:高分段 S:低分段
G1:负荷开关 G2:负荷开关--熔断器组合电器 GF2：负荷开关--熔断器组合电器(电动） 2012年6月入选国家电网
二、红申集团高压ASTG1-12/630车间
三、HS-S1000B （壁挂式）主机
产品功能：实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控器型号等）、故障分区不同颜色显示、声、光报警。系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、部件失效）及具体位置。单元状态：指示各被监控器实时分闸、合闸状态。控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程操作。历史记录：保存、查询和打印所有单元的报警、操作过程。协同联动：提供对外联动信号。产品系列：

CKFZR-12D负荷开关带接地刀带熔夹

CKFZR-12D真空式高压负荷开关产品信息：各种型号负荷开关
企业简介
•企业机构：上海红申（控股）电气有限公司
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：合资、生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
产品信息：
•1、CKFZ-12D真空式负荷开关
•2、CKFZR-12D真空式负荷开关
•3、TEC-VSARC意大利技术真空式负荷开关•4、HS-VSARC意大利技术真空式负荷开关
1、CKFYR-12D压气式负荷开关---A
7、箱变(配电箱、配电柜、成套大类）-1
企业荣誉、企业文化。

FZRN□-12D真空负荷开关

3、FZN□-12负荷开关发货场景
4、红申电气低压电气汇总
过欠压保护器H-SAGQ
控保开关HQ1
火灾报警探测器
企业简介

生产公司：上海红申电气有限公司隶属集团：红申集团法人代表：集团资本：经营模式：意大利技术入股、生产加工、经销批发员工数量：800 - 1200人客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备、开关产品信息：成套大类（高低压电器、变压器、箱变）特色产品：

1、FZN□-12真空负荷开关 2、FZRN □ -12D真空负荷开关-熔断器组合电器
FZRN□-12 真空负荷开关
主编：刘欢庆
型号解读：
1、FZN□-12/630-25真空负荷开关 2、FZRN □ -12D/125-31.5真空负荷开关-熔断器组合电器
F:负荷开关, Z:真空式, N:户内 R:带熔断器 □ :23、25、63、64、66设计序号 12:12KV D:带接地刀
1、FZN□-12真空负荷开关
体积小，柜宽最小可做到500mm.
柜内实物图
2、FZN□-12真空负荷开关选型表
1、□手动操作 □电动操作 2、□带AC220V手合--电分线圈 □ 不带AC220V手合--电分线圈 3、□带接地刀(D) □不带接地刀 4、□带熔夹 (2-12，R) □不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L） 7、□右操作（安装在柜右侧:R） 8、带上隔离

VF(R)-12中置固封式真空负荷开关-熔断器组合电器

VF(R)-12中置固封式真空负荷开关-熔断器组合电器产品名称：VZF(R)-12中置固封式真空负荷开关-熔断器组合电器产品品牌：祝捷电气产品概述：VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

VZF(R)-12@真空负荷开关￥VF(R)-12真空负荷开关，组合电器◆产品概述VZF(R)- 12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

它符合GB3804-2004 GB16926-1997等标准的规定。

在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

◆型号及其含义使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10 Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。

FAZ1-12D-630三工位真空隔离开关

FAZ1-12真空式负荷开关1、产品概述
FAZ1-12是红申公司结合了先进的真空开关技术而研发的新一代中压开关元件产品。

FAZ1-12是应用真空灭弧的原理来实现12kV线路上过载及短路故障保护的真空负荷开关，由于世界各地用户环保意识的提高，对环境造成污染的产品逐渐被淘汰，FAZ1-12是取代系列六氟化硫开关的换代产品。

2、产品依据
IEC265《高压负荷开关》
IEC420《高压交流负荷开关－熔断器组合电器》
IEC60056《高压交流断路器》
IEC129《接地元件》
GB3804-2004《3.6～40.5kV高压交流负荷开关》
GB16926-1997《交流高压负荷开关－熔断器组合电器》
GB1985-2004《高压交流隔离开关和接地开关》
GB1984-2003《高压交流断路器》
3、红申集团产品样式
3.1 FZA1-12DR/T125-31.5
3.2 FZA1-12/T630-25
3.3 FAZ1-12和FA1-12包装发货。

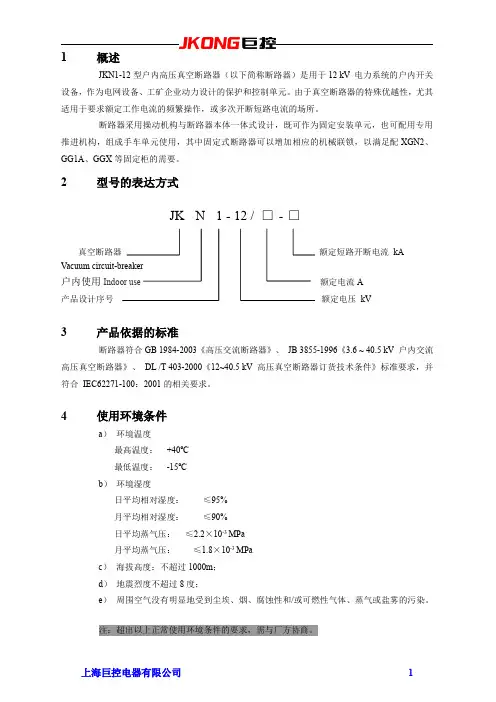

JKN1-12固封式真空断路器说明书

4. 手车式断路器在工作位置或试验位置合闸后，由滚轮 5 压推进机构锁板 6，手车将无
法移动，防止在合闸状态推进或拉出负荷区。（图 4）
5. 如果选用电气合闸闭锁，在未使闭锁装置解锁情况下阻止合闸操作。
1 储能到位切换用微动开关 2销 3 限位杆 4 滑块 5 拐臂 6 储能传动轮
图1 7 储能轴 8 滚轮 9 储能保持掣子 10 合闸弹簧 11 手动储能蜗杆 12 合闸电磁铁
≤3
32. 主导电回路电阻
≤60 （630A）
≤50 （1250A）
µΩ ≤35（1600 ~ 2000A） ≤25（2500A 以上）
2400±200 （ 20 kA 、25 kA）
33. 触头合闸接触压力
3100±200 （31.5 kA） N
4250±250 （ 40 kA ）
7000±250 （ 50 kA ）
31.5
40
50
kA
20 25
31.5
40
50
8. 额定短路持续时间
s
4
9. 额定峰值耐受电流 10. 额定短路关合电流
50 63
80
kA
50 63
80
100
125
100
125
11. 二次回路工频耐受电压（1 min）
V
12. 额定单个/背对背电容器组开断电流（2） A
13. 额定电容器组关合涌流（2）
24. 储能时间
s
≤15
25. 触头开距 26. 超行程
11±1 mm
3.5±1
27. 触头合闸弹跳时间
≤2
28. 三相分、合闸不同期性
ms
≤2
29. 平均分闸速度（触头分开~ 6 mm） m/s

ZW8-12系列户外高压真空断路器

10 机构寿命次 10000
11 额定短路开关电流开关次数次 30
12 操作机构额定合闸电压 V 110,220
13 操作机构额定分闸电压 V 110,220
14 触头开距 mm 11±1
15 超行程(触头弹簧压缩长度) mm 3
16 三相分、合闸不同期性 ms ≤2
23 动静触头允许磨损累计厚度 mm 3
外形及安装尺寸图
注：用户如有特殊要求，可与我厂协商后确定。
5 额定短路关合电流(峰值) kA 16 31.5 50
6 额定峰值耐受电流 kA 16 31.5 50
7 额定短时1min耐受电流 kA 6.3 12.5 20
8 额定绝缘水平工频耐压(干式) kV 42
雷电冲击耐压(峰值) 75
9 额定操作顺序分-0.3S-合分-180S-合分
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 1.0±0.2
19 平均合闸速度 m/s 0.7±0.15
20 分闸时间最高操作电压下 s 0.015-0.05
最低操作电压下 0.03-0.06
21 合闸时间 s 0.025-0.05
22 各相主回路电阻(组合断路器主回路电阻) μΩ ≤120(≤200)
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
型号及其含义
主要技术参数
序号名称单位数据
6.3KA 12.5KA 20KA
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定电流 A 630
4 额定短路负载开断电流 kA 6.3 12.器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

SVI-12-630-C,SVI-12-125-F真空负荷开关

三、SVI-12负荷开关图片
四、SVI-12负荷开关
五、SVI-12车间图片
六、SVI-12意大利技术
七、企业简介

企业机构：上海红申（集团）电气有限公司隶属企业：红申集团（意大利）控股有限公司法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：800 - 1200人主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、变压器、箱变）品牌：红申 HS 特色产品：SVI-12真空负荷开关
二、SVI-12负荷开关产品型号
品牌：上海红申电气型号：SVI-12/400、630、1000、1250 类型：高压负荷开关额定电压：10kv，12K（V）额定电流：400,600,800,1000,1250（A）额定频率：50（HZ）功能介绍：SVI-12/630-C ,SVI-12D/125-F C:带隔离功能 D:带接地刀 F:带熔夹
SVI-12负荷开关
主编：刘易芬
红申电气（中国）有限公司
一、SVI-12负荷开关简介

SVI-12型户内真空负荷开关及其组合电器，适用于工交流50HZ,额定工作电压10KV及以下，额定工作电流630~1250A的电力系统中，作为各企业接受和分配电能和线路保护及电源设备免受过载，短路保护的设备使用。 SVI-12型负荷开关构造是一种模块组合式结构。基本结构包括框架、绝缘子和载流体部分。
