VFZRN-12真空负荷开关

户内负荷开关选型及技术要求 合同采购型号：
1、□手动（手合、手分） □带 AC220V □电动(M)（电合、电分分励脱扣线圈 （即手合-电分）
AC220V 2、□带接地刀(D) □不带接地刀
）
3、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
4、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
5、□左操作（安装在柜左侧:L ）
6、□右操作（安装在柜右侧:R ）
7、□标准自带辅助2K2B □非标3K3B
8、□标准轴长（图纸上尺寸） □非标轴长L=
9、其他技术要求：
VEI POWER 外形 收货地址（代号）：收货人及电话： XX
常发物流名字: XX
生产企业名字: XX
红申集团(上海）有限公司
二、压气式负荷开关-熔断器组合电器
四、真空式负荷开关-熔断器组合电器。

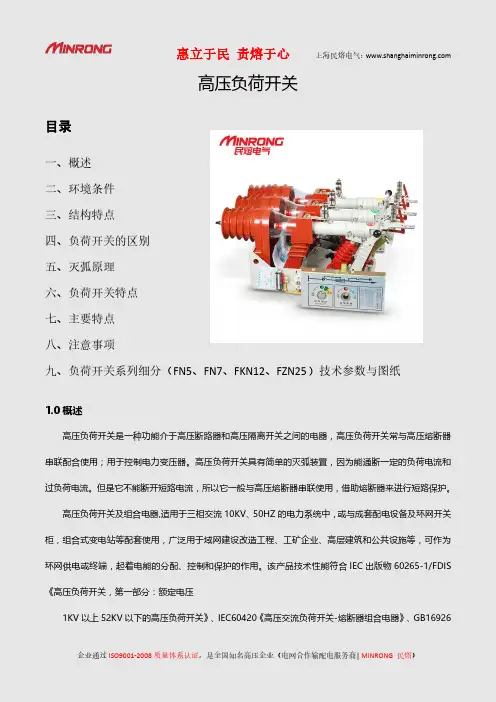

高压负荷开关目录一、概述二、环境条件三、结构特点四、负荷开关的区别五、灭弧原理六、负荷开关特点七、主要特点八、注意事项九、负荷开关系列细分（FN5、FN7、FKN12、FZN25）技术参数与图纸1.0概述高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

高压负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS 《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

2.0环境条件1.海拔高度：2000m及以下2.环境温度：-25℃~+40℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所3.0结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。

产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。

CKFZR-12D真空式高压负荷开关产品信息：各种型号负荷开关
企业简介
•企业机构：上海红申（控股）电气有限公司
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：合资、生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
产品信息：
•1、CKFZ-12D真空式负荷开关
•2、CKFZR-12D真空式负荷开关
•3、TEC-VSARC意大利技术真空式负荷开关•4、HS-VSARC意大利技术真空式负荷开关
1、CKFYR-12D压气式负荷开关---A
7、箱变(配电箱、配电柜、成套大类）-1
企业荣誉、企业文化。

VF(R)-12中置固封式真空负荷开关-熔断器组合电器产品名称：VZF(R)-12中置固封式真空负荷开关-熔断器组合电器产品品牌：祝捷电气产品概述：VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

VZF(R)-12@真空负荷开关￥VF(R)-12真空负荷开关，组合电器◆产品概述VZF(R)- 12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。

它符合GB3804-2004 GB16926-1997等标准的规定。

在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

◆型号及其含义使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10 Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。

概述FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境条件周围空气温度：上限+40℃，下限-25℃；海拔高度：1000m及以下；相对湿度：月平均值不大于90％，日平均值不大于95％；周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；无经常性的剧烈运动；耐污秽等级：II级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号及含义主要技术参数序号项目单位F KN12-12D/630-20 FKN12-12R.D/125-31.51 额定电压kV 122 额定频率Hz 503 额定电流 A 630 1254 雷电冲击耐受电压kV 对地及相间、隔离断855 1min工频耐受电压kV 对地相间42、隔离断486 额定热稳定电流kA 20(4S)7 额定动稳定电流kA 508 额定关合电流(峰值) kA 50 -9 额定短路开断电流kA - 31.510 额定转移电流kA - 1.511 最大开断电流(参考值) kA 1.812 开断空载变压器容量kva 125013 额定电缆充电电流 A 1014 额定有功负载电流开断次数次＞10015 撞击器触发负载开关分闸时间S - ＞0.0616 接地开关热稳定电流kA 20(2S) 20(2S)17 接地开关热稳定电流(峰值) kA 50 5018 电动机操作电源电压V AC220、DC48外形及安装尺寸。

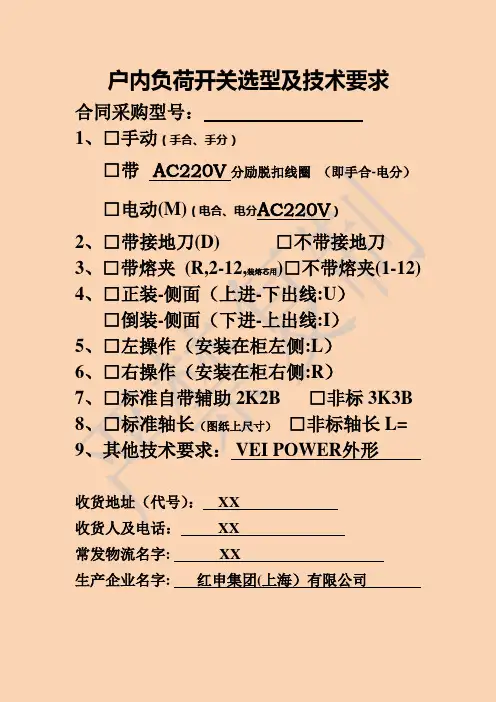

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FZRN25-12D/T125-31.5 *60台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
上海红申高压电气元件有限公司
图1 FZN25-12DR生产车间一角
图2 FZN25-12DR在箱变中。

FKN12-12压气式负荷开关、FKRN12-12压气式负荷开关
概述
FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境条件
周围空气温度：上限+40℃，下限-25℃；
海拔高度：1000m及以下；
相对湿度：月平均值不大于90％，
日平均值不大于95％；
周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
无经常性的剧烈运动；
耐污秽等级：II级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号及含义
主要技术参数
外形及安装尺寸。

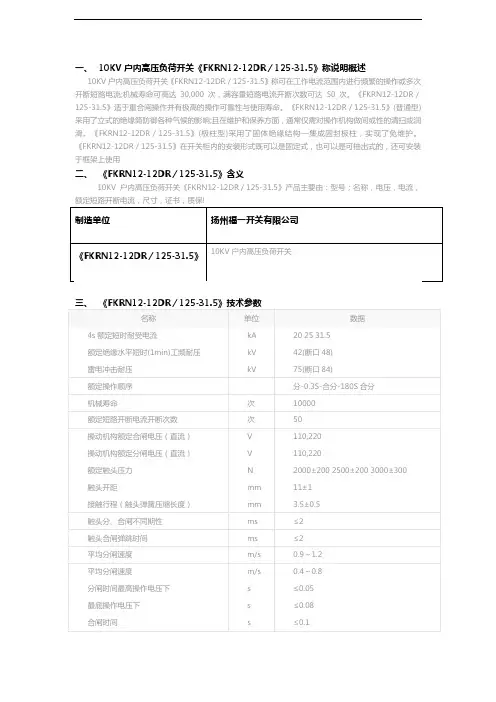

一、10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称说明概述10KV户内高压负荷开关《FKRN12-12DR／125-31.5》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《FKRN12-12DR／125-31.5》适于重合闸操作并有极高的操作可靠性与使用寿命。

《FKRN12-12DR／125-31.5》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《FKRN12-12DR／125-31.5》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《FKRN12-12DR／125-31.5》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用各相主回路电阻uΩ≤50动静触头允许磨损累计厚度mm 3四、《FKRN12-12DR／125-31.5》选型用户可根据被保护对象选用不同型号的《FKRN12-12DR／125-31.5》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《FKRN12-12DR／125-31.5》10KV户内高压负荷开关》五、《FKRN12-12DR／125-31.5》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《FKRN12-12DR／125-31.5》端子间的工频电压不超过《FKRN12-12DR／125-31.5》的持续运行电压；6.地震烈度8度及以下地区；。

VZF(R)-12中置固封式真空负荷开关-熔断器组合电器
产品名称：VZF(R)-12中置固封式真空负荷开关-熔断器组合电器
产品品牌：佳吉电气
产品概述：VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内
铠装式空气绝缘开关柜中
产品概述
VZF(R)-12型系列中置固封式真空负荷开关-熔断器组合电器(以下简称真空开关)，是根据
独特的设计概念并结合市场需求而研发的最新一代真空开关设备，它广泛应用于户内铠装式
空气绝缘开关柜中。

它符合GB3804-2004 GB16926-1997等标准的规定。

在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。

◆型号及其含义
◆外形及安装尺寸。

一、概述：
FZN21-12D/T630-20、FZRN21-12D/T125-31.5型高压真空负荷开关及组合电器适用于三相交流12kV、50Hz的配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用(简称组合电器)，可替代造价较高的断路器，其操作和维护简单方便。

二、型号及含义：
三、主要技术参数：
四、使用环境条件：
1、周围空气温度上限：+40度，下限：-25度；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
6、污秽等级：Ⅱ级；
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
