现阶段，市面上的环网柜品种是越来越多，高压柜有HXGNXGNKYN等柜型号，低压柜有GGDGCSMNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H①②③④-⑤（⑥）/⑦⑧-⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J —金属封闭间隔式；X—金属封闭箱式。
②：断路器安装方式：Y —移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV; 24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关一熔断器组合电器；D—配断路器。
⑦：操动机构：T —弹簧操动机构；D —电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
产品技术参数符号：--- 额定电压Ur——额定雷电冲击耐受电压Up——额定操作冲击耐受电压Us--- 额定工频耐受电压Ud--- 额定电流Ir――额定短时耐受电流Ik--- 额定峰值耐受电流Ip――额定频率f――额定短路持续时间tk――额定辅助电压Ua--- 绝缘介质的额定充入压力（密度）pre（p re）--- 操作介质的额定充入压力（密度）prm（p rm）--- 绝缘介质的报警压力（密度）pae（p ae）--- 操作介质的报警压力（密度）pam（p am）绝缘介质的最低功能压力（密度）pme（p me）操作介质的最低功能压力（密度）pmm（p mm）外壳：外壳的防护等级（IP代码）IP □□□□第一位特征数字第二位特征数字附加字母电流互感器：L①②③④⑤-⑥⑦L:电流互感器（CT 。
①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；V—户外式；F—复匝式；G-改进型；Y—低压式；Z—浇注绝缘式支柱式；C—母线型；K—塑料外壳；J —浇注绝缘或加大容量。
工厂供电题库一．填空题1、工厂供电的基本要求：安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。
、3、电力系统的中性点运行方式：中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有：TN 系统、TT 系统和IT 系统。
5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）。
6、衡量电能质量的基本参数：频率、电压。
7、电压偏差：电气设备的端电压与额定电压之差 。
8、工厂电力负荷按照对可靠性的要求分为一级负荷、二级负荷、三级负荷。
9、工厂用电设备的工作制分为连续运行工作制，短时工作制，断续周期工作制10、负荷曲线：用电设备功率随时间变化关系的图形。
11、计算负荷P 30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率。
12、尖峰电流 是指持续时间1-2S 的短时最大负荷电流。
13、发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
14、短路是指不同电位的导电部分包括导电部分对地之间的低阻抗短接。
15、短路的形式有三相短路、两相短路、单相短路和两相接地短路。
16、无限大容量电力系统：是馈电母线电压保持恒定，没有内部阻抗，容量无限大的系统，或容量为用电设备容量50倍以上系统。
17、工厂供电中，短路计算方法一般采用： 欧姆法、标幺制法 。
18、次暂态电流：即短路后第一个周期的短路电流的周期分量19、电力线路及设备发生短路后产生危害效应有：电动效应、热效应 。
20、变电所担负着从电力系统受电，经过变压，然后配电的任务。
21、配电所担负着从电力系统受电，然后配电的任务。
22、电弧是电气设备运行中因分断电路空气电离发生弧光的一种物理现象。
23、电弧的主要影响：延长了电路的开断时间；电弧高温烧坏开关的触头。
24、变配电所中承担输送和分配电能任务的电路称为一次电路：（主电路、主接线、主回路）。

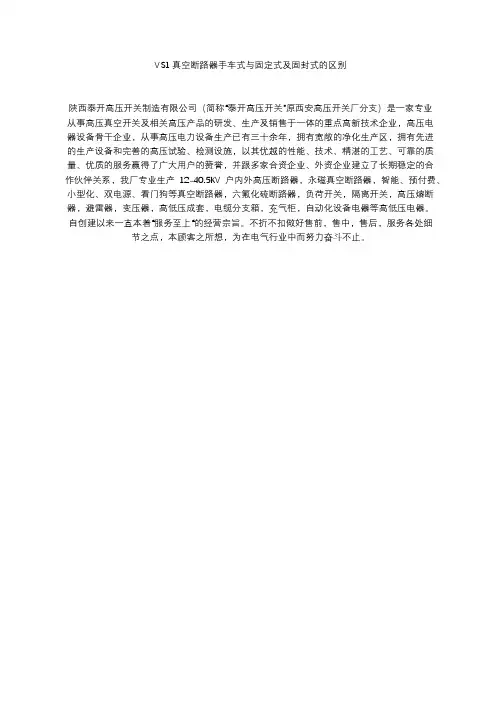

VS1真空断路器手车式与固定式及固封式的区别陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
1.柜型的安装方式不一样，如VS1手车式安装在手车柜上，固定式安装在固定柜2.手车式有底盘车，固定式没有3.手车式有触头，触臂。
第三章高压电气设备安全一、单项选择题(每题只有—个选项是正确的，不选、多选、错选均不得分)1、箱式变电站由( A )组成。
A、高压室、变压器室、低压室B、高压室、操作室、低压室c、高压室、仪表室、低压室 D、高压室、变压器室、值班室2、对高压开关巡视时，不应当做以下(D)工作。
A、观察少油断路器油标管内的油位B、观察真空断路器的真空表标示C、观察SF6断路器的气压表标示D、取下、给上二次控制保险3、下列断路器中不允许频繁分、合闸操作的是( C)断路器。
A、真空B、六氟化硫c、少油 D、空气4、常温下的六氟化硫是(A )体。
A、气B、液C、胶状D、固体5、从SF6气体钢瓶引出气体时，必须使用减压阀降压。
当瓶内压力降至(D )时，即停止引出气体，并关紧气瓶阀门，戴上瓶帽。
A、9.8 x lOPaB、9.8 x 15PaC、9.8 x1OOPaD、9.8 x 104Pa6、SF6气瓶应放置在阴凉干燥、通风良好、敞开的专门场所，(A )保存，并应远离热源和油污的地方，防潮、防阳光曝晒，并不得有水分或油污粘在阀门上。
A、直立B、卧放 c、斜放 D、倒置7、变压器油在少油断路器中的主要作用是( A)。
A、灭弧B、冷却触头C、对触头润滑D、防止触头氧化8、少油断路器中油的主要作用是(A )。
A、灭弧和绝缘B、绝缘和冷却 c、绝缘和润滑 D、润滑和冷却9、发现运行中的少油型高压开关渗油严重，油面降至油面线以下，应(C )处理。
A、立即手动切开油开关B、立即加油C、通过上级断路器切断负荷D、通过远动装置切断油开关10、能分、合负载电流，不能分、合短路电流的电器是( C)。
A、断路器B、隔离开关 c、负荷开关 D、熔断器11、户外高压隔离开关可以拉合(B )kVA及以下的空载变压器。
A、315B、500 c、800 D、100012、户内高压隔离开关可以拉合(A )kVA及以下的空载变压器。
A、315B、500C、800D、100013、隔离开关允许拉合变压器的空载电流为( A)A。
建筑工程-电工-电工进网作业许可（高压类）-高压电器及成套配电装置-综合强化练习二[单选题]1.KYN28-10型高压开关柜在操纵断路器小车移动，摇把顺时针方向转动时，小车（）移动。
A.向后B.向前C（江南博哥）.向上D.向下正确答案：B[单选题]2.JCZR2-10JY/D50型交流高压接触器采用的自保持方式一般为（）。
A.机械自保持B.电磁自保持C.磁力自保持D.液压自保持正确答案：A[单选题]3.实际环境温度高于规定环境温度，断路器的长期工作电流应（）额定电流。
A.等于B.小于C.大于正确答案：B[单选题]4.XGN-10型开关柜电缆室留有较大空间，电缆头距地面（），便于电缆头的制作、安装和监测。
A.400mmB.800mmC.1000mmD.1200mm正确答案：B[单选题]5.FZN12-40.5型开关柜使用的长寿命真空断路器可开合（）次免维护。
A.1万B.2万C.3万D.4万正确答案：B[单选题]6.RW4-10型熔断器在熔丝熔断时，电弧使（）产生大量气体。
A.玻璃钢熔断器管B.熔丝材料C.消弧管D.储气管正确答案：C[单选题]7.触头间恢复电压的大小与触头间的（）等因素有关。
A.电弧长度B.电源电压C.电弧电流大小正确答案：B[单选题]8.当电路发生短路或过负荷时，（）能自动切断故障电路，从而使电器设备得到保护。
A.高压断路器B.隔离开关C.电压互感器D.熔断器正确答案：D[单选题]9.GW5-35系列隔离开关的两个棒式支柱绝缘子轴线之间的夹角为（）。
A.4°B.50°C.60°正确答案：B[单选题]10.FN3-10R/400是10kV（）的型号。
A.隔离开关B.断路器C.负荷开关正确答案：C[单选题]11.跌落式高压熔断器是（）熔断器。
A.喷射式B.有填料C.保护电压互感器的专用正确答案：A[单选题]12.某10kV配电所拟采用环网柜供电，若其10kV负荷电流为80A，10kV母线三相短路电流为600A，并有20A穿越电流经过其高压母线，则按（）选择其高压母线截面。

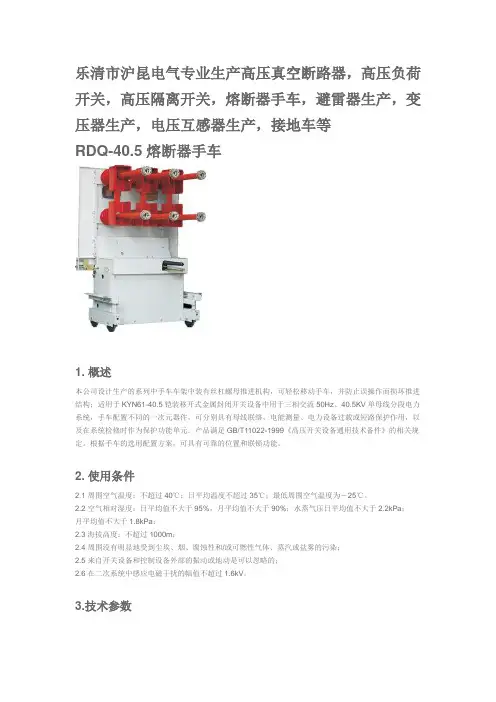

乐清市沪昆电气专业生产高压真空断路器，高压负荷开关，高压隔离开关，熔断器手车，避雷器生产，变压器生产，电压互感器生产，接地车等RDQ-40.5熔断器手车1. 概述本公司设计生产的系列中手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；适用于KYN61-40.5铠装移开式金属封闭开关设备中用于三相交流50Hz、40.5KV单母线分段电力系统，手车配置不同的一次元器件，可分别具有母线联络，电能测量、电力设备过载或短路保护作用，以及在系统检修时作为保护功能单元。
产品满足GB/T11022-1999《高压开关设备通用技术备件》的相关规定。
根据手车的选用配置方案，可具有可靠的位置和联锁功能。
2. 使用条件2.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
2.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；2.3 海拔高度：不超过1000m；2.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；2.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；2.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。
3.技术参数4. 主要技术参数4.1 系列手车功能单元根据各自的功能作用，可分为隔离手车(以下简称GL车)、电压互感器手车(以下简称PT车)、电流互感器手车(以下简称CT车)计量手车(以下简称JL车)、熔断器手车(以下简称RD车)、避雷器手车(以下简称BL车)，接地手车(以下简称JD车)，配用专用推进机构，能实现工作、试验位置的互换。
且同类手车，有极高的互换性。
4.1.1 Gl车总体结构为前后布置形式，采用复合绝缘结构，具有优良绝缘性能。
次导电部分安装于环氧树脂采用APG(压力凝胶)工艺浇注而成的绝缘筒内，以绝缘筒为绝缘骨架，对地的绝缘由绝缘筒的内外面承受，相间则由筒壁与空气复合绝缘承受。

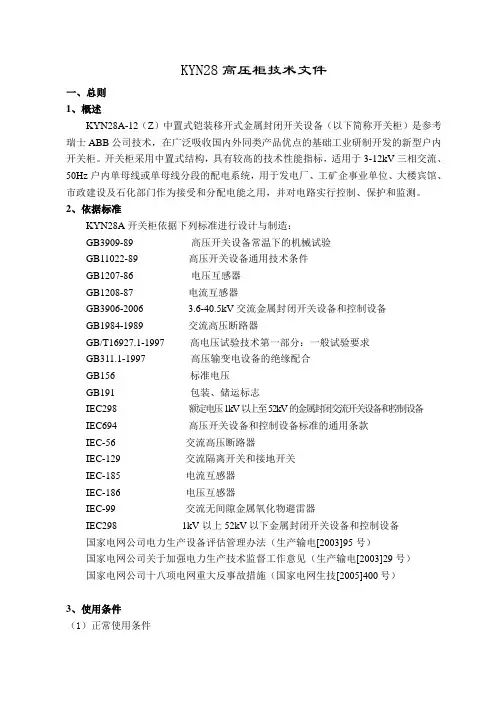

KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。
开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。
2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。

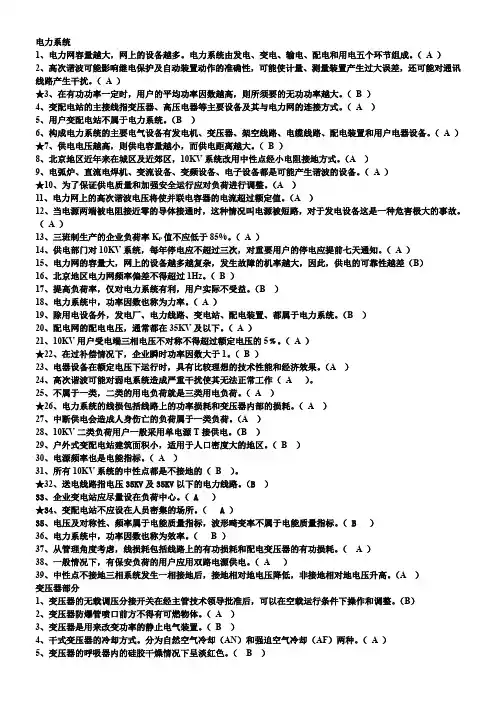

电力系统1、电力网容量越大，网上的设备越多。
电力系统由发电、变电、输电、配电和用电五个环节组成。
（A ）2、高次谐波可能影响继电保护及自动装置动作的准确性，可能使计量、测量装置产生过大误差，还可能对通讯线路产生干扰。
（A ）★3、在有功功率一定时，用户的平均功率因数越高，则所须要的无功功率越大。
（ B ）4、变配电站的主接线指变压器、高压电器等主要设备及其与电力网的连接方式。
（A ）5、用户变配电站不属于电力系统。
（B ）6、构成电力系统的主要电气设备有发电机、变压器、架空线路、电缆线路、配电装置和用户电器设备。
（A ）★7、供电电压越高，则供电容量越小，而供电距离越大。
（ B ）8、北京地区近年来在城区及近郊区，10KV系统改用中性点经小电阻接地方式。
（A ）9、电弧炉、直流电焊机、变流设备、变频设备、电子设备都是可能产生谐波的设备。
（A ）★10、为了保证供电质量和加强安全运行应对负荷进行调整。
（A ）11、电力网上的高次谐波电压将使并联电容器的电流超过额定值。
（A ）12、当电源两端被电阻接近零的导体接通时，这种情况叫电源被短路，对于发电设备这是一种危害极大的事故。
（ A ）13、三班制生产的企业负荷率K P值不应低于85%。
（ A ）14、供电部门对10KV系统，每年停电应不超过三次，对重要用户的停电应提前七天通知。
（A ）15、电力网的容量大，网上的设备越多越复杂，发生故障的机率越大，因此，供电的可靠性越差（B）16、北京地区电力网频率偏差不得超过1Hz。
（B ）17、提高负荷率，仅对电力系统有利，用户实际不受益。
（B ）18、电力系统中，功率因数也称为力率。
（A ）19、除用电设备外，发电厂、电力线路、变电站、配电装置、都属于电力系统。
（B ）20、配电网的配电电压，通常都在35KV及以下。
（A ）21、10KV用户受电端三相电压不对称不得超过额定电压的5﹪。
（A ）★22、在过补偿情况下，企业瞬时功率因数大于1。
海阔天空大事难事,看担当,逆境顺境,看胸襟,是喜是怒,看涵养,有舍有得,看智慧,是成是败,看坚持。
大其心,容天下之物,虚其心,爱天下之善,平其心,论天下之事,潜其心,观天下之理,定其心,应天下之变。
变电所主要设备负荷开关：负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
隔离开关是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
主要作用是：1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
户外刀闸按其绝缘支柱结构的不同可分为单柱式，双柱式和三柱式。
其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式刀闸后，节约占地面积的效果更为显著。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。
高压开关柜KYN28A—12结构各个字母数字又代表什么意思KYN28A12开关柜是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。
额定电压3.6kV～12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。
K代表金属铠装，Y代表移开式，N代表户内，28A为行业归口单位颁发的型号序列号，后面的12代表额定工作电压为12kV。
国内不同技术来源的同类产品型号还有：KYN28、KYN96、KYN44等都是中置式开关柜，电气设计在线教学狄老师。
那么KYN28A12开关柜是什么结构呢？下面就让我带大家认真了解一下吧！希望能给大家对KYN28A12开关柜的设计及技术交流带来肯定帮忙。
（1）KYN28A12开关柜的基本结构KYN28A12开关柜由固定的柜体和可移开的真空断路器手车构成，固定的开关柜柜体分为四个小室：母线室、断路器室、电缆室和低压室。
开关柜的基本柜型为进线柜和馈线柜。
除基本柜型外，还有其它派生方案，如母线分段柜、计量柜、PT 柜、所用变柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜靠墙或面对面安装，可充分充足现场的实在要求。
在母线分段系统中，必需有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。
KYN2812进/出线柜基本结构剖面图隔室：A母线室、B断路器室C、电缆室D、低压室。
重要零部件：1母线、2绝缘子、3静触头、4触头盒、5电流互感器、6接地开关、7电缆终端、8避雷器、9零序电流互感器、10断路器手车、10.1滑动把手、10.2锁键（联到滑动把手）、11掌控和保护单元、12穿墙套管。
重要附件：13丝杠机构操作孔、14电缆夹、15.1电缆密封圈、15.2连接板、16接地排、17二次插头、17.1联锁杆、18压力释放板、19起吊吊环、20运输小车、20.1锁杆、20.2调整轮、20.3导向杆。
10KV变配电室高低压开关及电气设备选择摘要：10KV变配电室高低压开关和设备的选择是供配电体系中关键的构成内容，在电网中同时发挥着中转站的作用。
可以说，整体电力系统同配电室的质量之间存在密切的关联。
其中，高低压开关的选取工作及其配电室内电气设备又是十分重要的事情，应对相关工作人员进行深入研究。
本文简要探讨了高低压开关的选取内容,目的在于进一步提高配电室的工作质量及效率，为民众提供稳定、安全的电能.关键词：配电室；高低压开关；电器设备；选择作为10kV配电系统配电房中最为主要的设备之一,高低压开关的选用具有重要意义,但是，对于高低压开关不仅仅在选择上存在很多问题，同时在对其保护方面也存在很多有待改进的方面，已经为现实的管理工作带来很大困难，随着中国经济的持续增长，国家城乡电网建设工作的继续深入以及人们生活、工商业用电的要求增高，对配电系统的技术设计以及相关设备的选择更为苛刻，本文将就配电房中高低压开关的选择与保护方面存在的问题以及解决措施做深入剖析。
一、电气设备选择的原则工业企业内部供配电系统中很重要的一个组成部分就是10kV变配电所，它是指将两路或一路10kV电源进行分配,使其成为多路高压线路然后再配送至各建筑物变电所，从而供给用电设备。
电气设备的正确选择对于变配电所来说是变配电所电气设备可靠、正常运行基础的保障,同时也是保障变配电所工作开展顺利的重要前提，电气设备选择是变配电所设计工作中的一项重要内容，同时也是变配电所设计中的一个重要环节。
在对电气设备进行选择时应该重点考虑其是否便于安装维修;是否适应设备所处环境并能在其所处环境下正常、稳定运行。
是否能够满足短路、过电压状态，10kV变配电所电气设备的选择应该严格遵循以下几项原则：按照变配电所正常工作和运行的条件以及要求来选择额定电压、额定电流按照电路短路要求,并根据短路情况来对电气设备的进行严格的校验,按照电气设备实际装置地点来进行高压断路器分断容量的校验.二、高压开关（一）负荷开关负荷开关只能开断及额定工作电流，国内早已开始使用，起初多为压气式和产气式两种，进入20世纪90年代后，开始使用真空负荷开关及SF6，目前主要以真空负荷开关和SF6负荷开关为主,因其成本低、可靠性高、免维护，越来越受到广大用户的欢迎。
高压开关柜基础知识高压开关柜基础知识2011年04月09日一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1 相别漆色母线安装相互位置垂直水平引下线 A相黄上远左 B 相绿中中中 C相红下近右 5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2 防护等级简称定义 IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件 IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件 IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件 IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件 IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
高压运行维修练习题判断题一、电力系统与电力网01. 除用电设备外，发电厂、电力线路、变电站、配电装置都属于电力系统（B）02.构成电力系统的主要电气设备有发电机、变压器、架空线路、电缆线路、配电装置和用户电气设备（A）03.电力系统由发电、变电、输电、配电和用电五个环节组成（A）04.用户变（配）电站不属于电力系统（B）05.变（配）电站不应设在人员密集的场所（A）06.电力网所提供的是对称三相电压，即三相电压的大小和相位都相同（B）07.10kv用户受电端三相电压不对称不得超过额定电压的5%（A）08.10kv用户受电端三相电压不对称不得超过额定电压的7%（B）09.在用功功率一定时，用户的平均功率因数越高，则所需要的无功功率越大（B）10.供电电压越高，则供电容量越小，而供电距离越大（B）11.送电线路指电压35kv及35kv以下的电力线路（）12.一级负荷用户应由两个及以上的独立电源供电（A）13.电压对称性、频率、波形、可靠性都是电能质量指标（A）14.电压对称性、频率属于电能质量指标，波形畸变不属于电能质量指标（B）15.变配电站主接线指变压器、高压电器等主设备及其与电力网的连接方式（A）16.功率因数又称力率，其定义系统中电流与电压之间相位差是余弦（A）17.电力系统的线损是指线路上的有功功率，它不包括配电变压器的内部损耗（B）18.电力系统的线损包括线路上的功率损耗和变压器内部损耗（A）19.北京地区电力网频率偏差不得超过1Hz（B）20.为了保证供电质量和加强安全运行，应对负荷进行调整（A）21.电力网上的高次谐波电压将使并联电容器的电流超过额定值（A）22.高次谐波可能对弱电系统造成严重干扰使其他无法正常工作（A）23.高次谐波可能影响电力保护及自动装置动作的准确性，可能使计量、测量装置产生过大误差，还可能对通迅线路产干扰（A）24.电弧焊、直流设备、变流设备、变频设备、电子设备都是可能产生谐波的设备（A）25.在三相交流线路中，相序一般分为正相序、负相序和零相序（A）26.中断供电会造成人身伤亡属于一类负荷（A）27.不属于一类、二类的用电负荷就是三类负荷（A）28.10KV二类负荷用户一般采用单电源T接供电（B）29.电力系统中，功率因数也称为效率（B）30.一般情况下，有保安负荷的用户应用双倍电源供电（A）31.从供电部门的区域变电站用电单位变电站之间的电力线路称为配电线路（B）32.供电部门对10KV系统，每年停电应不超过三次，对重要用户的停电应提前七天通知（A）33.配电网的配电压，通常都在35KV及以下（A）34.用户经补偿后的功率因数应保持在0.8~0.9之间（B）二、电工基础知识01. 在电路中各点电位的高低是相对的,面两点之间的电位差(电压)则是绝对的( A ).02相位差实际上就是两个同频率正弦交流电量的初相位的差. (A )03电流的频率越高,则电感的感抗数值越小而电容的容抗数值越大. (B )04功率因数可以从功率三角形求得,但无法从阻抗三角形求得( B)05在功率三角形中,功率因数角的对边是P功率因数角的邻边是Q ( B)06在电路中当电阻一定时,电阻上消耗的功率与其两端电压的平方成正比,或与通过电阻的电流的平方成正比( A)07当电源两侧被电阻接近于零的导体接通时,这种情况叫做电源被短路,对于发电设备这是一种危害极大的事故( A)08在三项电路中,根据能量守恒定律,三项负载的总有功功率和总无功功率应分别等于各项负载有功功率个无功功率之和(A )09在一定电压等级的交流电路中,三相负载的电压高. (B )10 最大植相等频率相同\相位相差120度的三相电压和电流分别称为对称三相电压和三相电流( A )cos只能用于对称三相电路（A）11功率计算式Ｐ＝3UI三．电工仪表与测量01．测量的绝对误差就是仪表的指示值和被测量的实际值的差值。
真空开关柜类型及技术要求1.概述在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。
开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。
在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。
大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。
自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关柜，而旧站则逐步用真空开关柜来取代少油开关柜。
目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关柜额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。
２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型，它们各有自己的特点。
详见表１。
分类方式基本类型结构特点优缺点按断路器安装方式固定式①断路器固定安装②柜内装有隔离开关①柜内空间较宽敞，检修容易②易于制造，成本较低③安全性差移开式断路器可随移开部件(手车)移出柜外①断路器移出柜外，更换、维修方便②省却隔离开关③结构紧凑④加工精度较高，价格贵些按柜内隔室的构成半封闭式柜体正面、侧面封闭，柜体背面和母线不封闭①结构简单，造价低②安全性差箱式隔室数目较少，或隔板防护等级低于IP1X①母线也被封闭，安全性好些②结构复杂一些，价格稍高间隔式①断路器及其两端相连的元件均有隔室②隔板由非金厚板制成①安全性更好些②结构复杂，价格贵些铠装式结构与间隔式相同，但隔板由接地金属板制成①安全性最好②结构更复杂，价格更高按柜内绝缘介质空气绝缘极间和极对地的绝缘靠空气间隙保证①绝缘性能稳定②造价低③柜体体积大些复合绝缘极间和极对地绝缘靠较小的空气间隙加固体绝缘材料来保证①柜体体积小，但防凝性能不够可靠②造价高一些SF6气体绝缘全部回路元件置于密闭以容器中，充入SF6气体①技术复杂②加工精度要求高①价格高半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN和GGXZ) (见图二)都属于固定式，而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。
pt就是电压互感器pt就是电压互感器，简⽽⾔之，降压以便测量。
进线柜是⾼压进线，出线柜是给低压变压器的出线柜，隔离柜⼀般是双电源或双回路或兼⽽有之的⾼压配电系统才有，起到⼀路停电另⼀路备⽤的作⽤。
⾸先⾼压电先进进线柜，进线柜下端并⼀个PT柜作表计和计量⽤，同时进线柜下端再连接出线柜上端，，出线柜下端经电缆连接变压器，电容柜是在低压柜的，作功率因数补偿⽤。
隔离柜是⽤在⾼压的，⼀个隔离柜⾥⾯有隔离开关和负荷开关，现在已淘汰了，现在都是负荷开关柜或者其他⼿车式的真空开关柜。
进线柜，就是从外部引进电源的开关柜。
⼀般是从供电⽹络引⼊10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。
出线柜，就是从母线分配电能的开关柜。
从10kV母线经开关柜送⾄电⼒变压器，这个开关柜就是10kV的出线柜之⼀。
在变压器低压侧安装出⼝开关柜，将电能经此开关柜送⾄低压母线，再在低压侧安装若⼲台低压开关柜，将电能送到各⽤电处。
这些低压开关柜都是出线柜。
如果从就近引⼊低压系统，则进线接⼊的低压开关柜同样是进线柜，只是低压⽽已。
从低压母线引出的开关柜，同样是出线柜。
计量柜是电能计量柜(箱)的简称，是电能计量装置的⼀种。
安装在⽤户处的电能计量装置，由⽤户负责保护封印完好，装置本⾝不受损坏或丢失。
当发现电能计量装置故障时，应及时通知电能计量技术机构进⾏处理。
贸易结算⽤电能计量装置故障，应由供电企业的电能计量技术机构依照《中华⼈民共和国电⼒法》及其配套法规的有关规定进⾏处理。
计量柜的设计与安装：⼀、计量柜的配置⽅⾯10kV及以下供电的⽤户，应配置全国统⼀标准的电能计量柜(箱)。
35 kV供电的⽤户，宜配置全国统⼀标准的电能计量柜(箱)。
⼆、计量安全措施⽅⾯计量柜(箱)及⼆次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对⽼型计量装置，要在确保计量安全措施的前提下，逐步进⾏技术改造。
三、互感器选⽤与配置1、计量柜(箱)必须配置专⽤电流互感器。
移开式真空负荷开关--熔断器组合电器
VFR-12移开式真空负荷开关及其熔断器组合电器。
采用成熟的APG注射工艺，一体式制作成型，简化了装配工艺，提高了上下极间距的精度。
固封极柱使开关具有少维护，无污染，无爆炸危险，噪音低，绝缘水平高等优点，适用于频繁操作等比较苛刻的工作条件。
体积小、结构紧凑新颖、外形尺寸与VD4一致，相距可为150、210、275mm，可配装于KYN28等系列中置柜中。
操作机构结构简单。
合理，具有很高的机械强度和刚度，从而保证了开关元件的机械性能的稳定可靠；模块化设计从而做到维护简单、快捷。
适用于高压电机、变电器等电器设备的开断及保护(如站用变)。
真空断路器+熔断器=真空负荷开关-熔断器组合电器
移开式真空负荷开关选型型号/台数：
结构形式：□手车式□固定式
□侧装式（□左出线□右出线）操作电压：□AC220V □DC220V
□AC110V □DC110V
□标配辅助8K8B □非标辅助10K10B【很少用】□标准配置：不带(防跳、合闸闭锁、过流)
□非标准配置:
□带防跳
□带合闸闭锁
□带熔断器（ 63 A）
其他技术要求无
