详解10kV柱上开关(隔离、负荷、断路器与熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。
c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以与故障电流的开关设备(≥20kA)。
d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。
2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置。

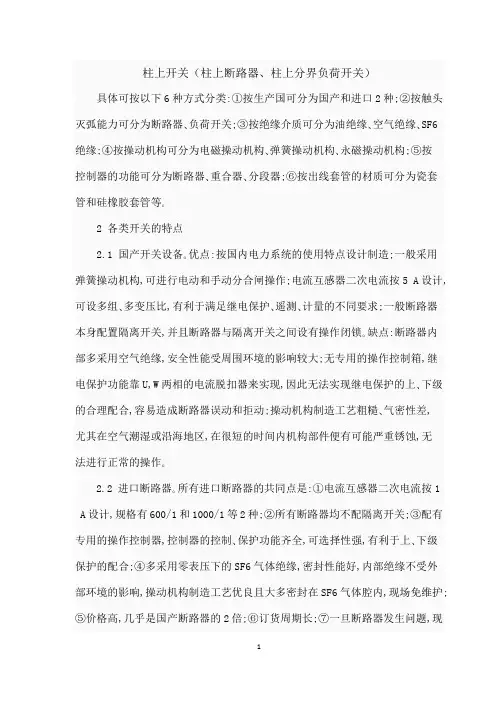

柱上开关（柱上断路器、柱上分界负荷开关）具体可按以下6种方式分类:①按生产国可分为国产和进口2种;②按触头灭弧能力可分为断路器､负荷开关;③按绝缘介质可分为油绝缘､空气绝缘､SF6绝缘;④按操动机构可分为电磁操动机构､弹簧操动机构､永磁操动机构;⑤按控制器的功能可分为断路器､重合器､分段器;⑥按出线套管的材质可分为瓷套管和硅橡胶套管等｡2 各类开关的特点2.1 国产开关设备｡优点:按国内电力系统的使用特点设计制造;一般采用弹簧操动机构,可进行电动和手动分合闸操作;电流互感器二次电流按5 A设计,可设多组､多变压比,有利于满足继电保护､遥测､计量的不同要求;一般断路器本身配置隔离开关,并且断路器与隔离开关之间设有操作闭锁｡缺点:断路器内部多采用空气绝缘,安全性能受周围环境的影响较大;无专用的操作控制箱,继电保护功能靠U,W两相的电流脱扣器来实现,因此无法实现继电保护的上､下级的合理配合,容易造成断路器误动和拒动;操动机构制造工艺粗糙､气密性差,尤其在空气潮湿或沿海地区,在很短的时间内机构部件便有可能严重锈蚀,无法进行正常的操作｡2.2 进口断路器｡所有进口断路器的共同点是:①电流互感器二次电流按1 A设计,规格有600/1和1000/1等2种;②所有断路器均不配隔离开关;③配有专用的操作控制器,控制器的控制､保护功能齐全,可选择性强,有利于上､下级保护的配合;④多采用零表压下的SF6气体绝缘,密封性能好,内部绝缘不受外部环境的影响,操动机构制造工艺优良且大多密封在SF6气体腔内,现场免维护;⑤价格高,几乎是国产断路器的2倍;⑥订货周期长;⑦一旦断路器发生问题,现场一般不能维修｡2.3 断路器､重合器､负荷开关｡断路器具有很强的灭弧能力,可切断故障电流,配备含微机保护的控制器,可实现对分支线路的保护｡重合器开关本体与断路器完全相同,区别在于控制器的功能上｡断路器的控制器功能简单,仅具备控制和线路电流保护功能,其他功能靠FTU实现｡而重合器的控制器除了具备断路器控制器的所有功能外,还具有3次以上的重合闸､多种特性曲线､相位判断､程序恢复､运行程序储存､自主判断､与自动化系统的连接等功能,但价格较高｡负荷开关可以闭合故障电流,开断额定负荷电流,采用真空和SF6灭弧｡其主要作为线路的分段开关,配备智能控制器就成为分段器,造价较低｡3 各类操动机构的特点3.1 电磁操动机构｡合闸电流大,零部件多,结构复杂｡除电动分､合闸外,还可以手动分闸操作｡不能手动合闸送电,只可以在没有电源的情况下用合闸手柄合上断路器｡不能作为配网自动化的理想选择产品｡3.2 永磁操动机构｡永磁操动机构是一种新概念的操动机构,它有单稳态和双稳态之分｡特点是结构简单,开关状态靠永久磁铁的磁力保持,机械传动部件非常少,机构密封程度较高,受外界影响较小｡但其本质上还是电磁操动机构,瞬时功率大及机械特性控制是其难点,控制器较复杂,其启动电容以及电子控制线路的寿命､温度特性及可靠性是操动机构总体可靠性的“瓶颈”,应加以高度重视｡永磁操动机构最为致命的缺点是没有手动合闸手柄,在合闸送电时,如果遇到控制器或合闸回路故障将会觉得非常棘手｡2014年深圳市安普智信电气有限公司自主研发出一种永磁手动分、合闸机构，其结构较为简单，能够满足断路器在带负荷的情况下进行手动分合闸。

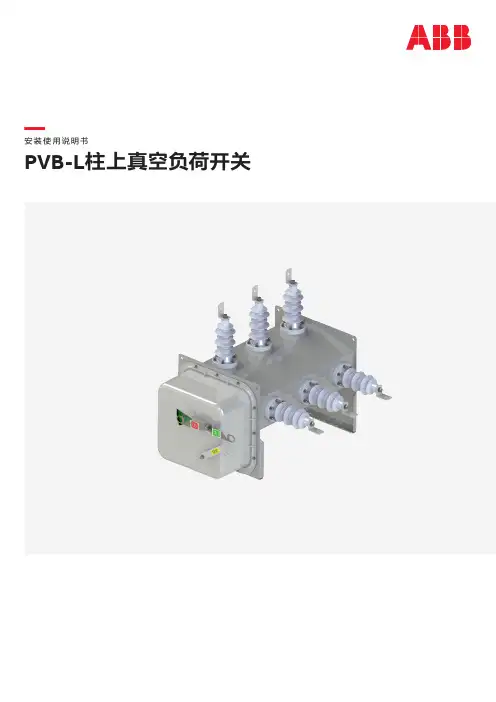

—安装使用说明书PVB-L柱上真空负荷开关• 性能提升• 安全可靠• 产品丰富••—目录前言 0401. 概述0502. 技术参数0603. 验收、检查与存放0704. 安装0805. 接地1006. 负荷开关的操作说明1107. 启用1308. 定期检查1409. 维修和维护1510. 备件和辅助元部件1611. 电气接线原理图1712. 安装尺寸184PV B-L柱上真空负荷开关本说明书包括安装和使用PVB-L柱上真空负荷开关所必需的技术资料。
为了正确安装和使用此负荷开关，请仔细阅读本说明书。
负荷开关在出厂时，整体分成两个包装箱（手动产品为一个包装箱）：• 负荷开关本体及可选安装支架• 电动控制箱此外，有关的资料文件和所需提供的配件以及备件也附在相应的包装箱内。
可选件等根据合同书中的要求提供。
• 负荷开关的二次控制设备，若需与外接的综合保护及 监视装置配合使用，应在合同书中注明要求，如防 跳、合分闸监视等方面的要求• 维修：若需更换某一零部件，请采用本公司提供的标 准配件。
对于如何正确的安装，请参阅有关的说明或 向ABB公司现场服务部门咨询• 所有的安装、使用、操作和维护工作，必须由合格的 专业人员去承担• 环保：一旦负荷开关需更换安装地点，PVB-L柱上真 空负荷开关的拆卸和重新安装是简单方便的，且不需再耗费原材料参照标准：GB 3804，IEC 62271－103。
—前言5前言 / 01.概述—01. 概述1.1 术语为避免任何误解，PVB-L柱上真空负荷开关在本说明书中简称“PVB-L”。
PVB-L是一种可在严酷环境下使用的真空开断、SF6气体绝缘柱上安装的负荷开关。
接地的金属箱体能防止一起有可能通过在分闸位置的开关的泄漏电流。
1.2 连接PVB-L可以和架空线路直接连接。
1.3 安装PVB-L可以单柱或双柱的坐装安装方式。
1.4 操作方式PVB-L可用钩棒进行手动操作或者可配置集成马达驱动器来实现分、合操作遥控（可选功能）。
