CKFZ-12-630真空负荷开关电动

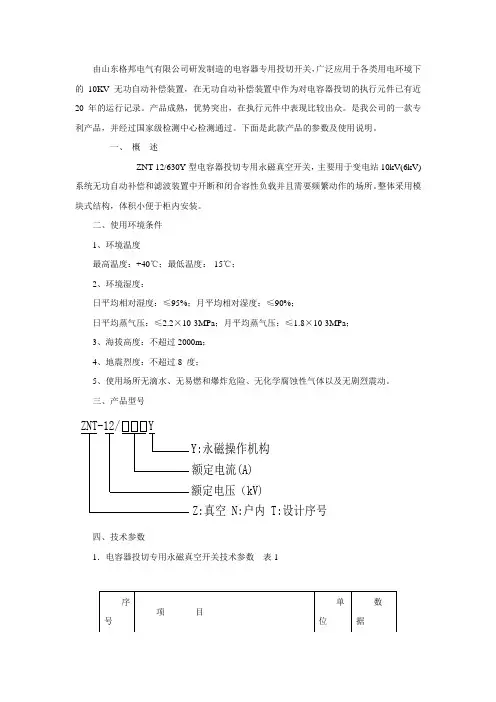

由山东格邦电气有限公司研发制造的电容器专用投切开关，广泛应用于各类用电环境下的10KV无功自动补偿装置，在无功自动补偿装置中作为对电容器投切的执行元件已有近20年的运行记录。

产品成熟，优势突出，在执行元件中表现比较出众。

是我公司的一款专利产品，并经过国家级检测中心检测通过。

下面是此款产品的参数及使用说明。

一、概述ZNT-12/630Y型电容器投切专用永磁真空开关，主要用于变电站10kV(6kV)系统无功自动补偿和滤波装置中开断和闭合容性负载并且需要频繁动作的场所。

整体采用模块式结构，体积小便于柜内安装。

二、使用环境条件1、环境温度最高温度：+40℃；最低温度：-15℃；2、环境湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%；日平均蒸气压：≤2.2×10-3MPa；月平均蒸气压：≤1.8×10-3MPa；3、海拔高度：不超过2000m；4、地震烈度：不超过8 度；5、使用场所无滴水、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。

三、产品型号ZNT-12/ YY:永磁操作机构额定电流(A)额定电压（kV)Z:真空 N:户内 T:设计序号四、技术参数1．电容器投切专用永磁真空开关技术参数表12.机械特性参数表2电容器投切专用永磁真空开关操作电源技术参数表3D 4、操作机构分合闸控制电流特性曲线（电压DC220V ）五、产品结构及其功能特点 1、产品结构 电容器投切专用永磁真空开关，如图1所示由半开绝缘件1、真空灭弧室2、操作绝缘子3、机构框架4、传动总成5、永磁操作机构6等组成。

分、合闸电流(A )时间（ms）015302550751、半开绝缘件2、真空灭弧室3、操作绝缘子4、机构框架5、传动总成6、永磁操作机构图1 结构图2、产品功能特点1）采用三相一体双稳态永磁机构，构成元件少，动作可靠性高，适用于频繁动作。

2）采用特殊设计真空灭弧室，触头压力大，能承受合闸涌流冲击。

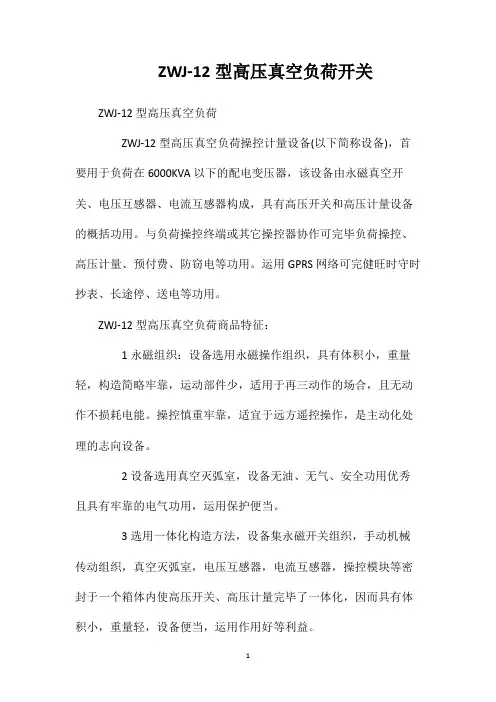

ZWJ-12型高压真空负荷开关ZWJ-12型高压真空负荷
ZWJ-12型高压真空负荷操控计量设备(以下简称设备)，首要用于负荷在6000KVA以下的配电变压器，该设备由永磁真空开关、电压互感器、电流互感器构成，具有高压开关和高压计量设备的概括功用。

与负荷操控终端或其它操控器协作可完毕负荷操控、高压计量、预付费、防窃电等功用。

运用GPRS网络可完健旺时守时抄表、长途停、送电等功用。

ZWJ-12型高压真空负荷商品特征：
1永磁组织：设备选用永磁操作组织，具有体积小，重量轻，构造简略牢靠，运动部件少，适用于再三动作的场合，且无动作不损耗电能。

操控慎重牢靠，适宜于远方遥控操作，是主动化处理的志向设备。

2设备选用真空灭弧室，设备无油、无气、安全功用优秀且具有牢靠的电气功用，运用保护便当。

3选用一体化构造方法，设备集永磁开关组织，手动机械传动组织，真空灭弧室，电压互感器，电流互感器，操控模块等密封于一个箱体内使高压开关、高压计量完毕了一体化，因而具有体积小，重量轻，设备便当，运用作用好等利益。

4因为选用了永磁开关组织，使设备具有三遥功用(遥讯、遥测、遥控)，一同具有手动分、合闸功用，大大便当了用户的挑选。

5能够依据用户的纷歧样恳求做独自的高压真空开关或高压计量箱。

2.2 技术参数和性能负荷开关与组合电器的技术参数和性能见表1。

表1序号123456789101112131415161718项 目额定电压额定频率额定电流雷电冲击耐受电压1min 工频耐受电压额定热稳定电流额定动稳定动流额定关合电流（峰值）额定短路开断电流额定转移电流最大开断电流（参考值）开断空载变压器容量额定电缆充电电流额定有功负载电流开断次数撞击器触发负荷开关分闸时间接地开关热稳定电流接地开关动稳定电流（峰值）电动机操作电源电压单位kV Hz A kV kV kA kA kA kA kA kA kVA A 次s kA kA VFN12—12D/630FNR12—12D/125125063012520（2s ）505031.51.51.8125010>100>0.06交流22020（2s ）5050对地及相间75、隔离断口85对地及相间42、隔离断口4820（4s ）2.3 机械特征参数负荷开关与组合电器机械特征参数见表2。

表2序号123456789项 目动触头总行程动触头超行程辅助触头开距三相分、合闸同期性刚分速度刚合速度接地开关断口距离主回路电阻最大操作力距单位mm mm mm mS m/S m/S mm μΩN ·mFN12—12D/630FNR12—12D/12558±2>155<3>2.8>3.8145±5<120<300<160<1802.8+0.4218+8-2注：1、测量辅助触头开距，可测量静弧触头对导电筒喷口端面距离后加24mm ；2、测量组合电器的主回路电阻时，熔断器用阻抗可忽略不计的导电棒代替。

2.4 熔断器组合电器配用变压器保护用高压限流式熔断器，其技术性能应符合GB/T15166.2国家标准。

在规定的使用条件下能可靠地分断最小开断电流（2.5~3倍熔体额定电流）至额定开断电流（31.5kA ）的任何故障电流。

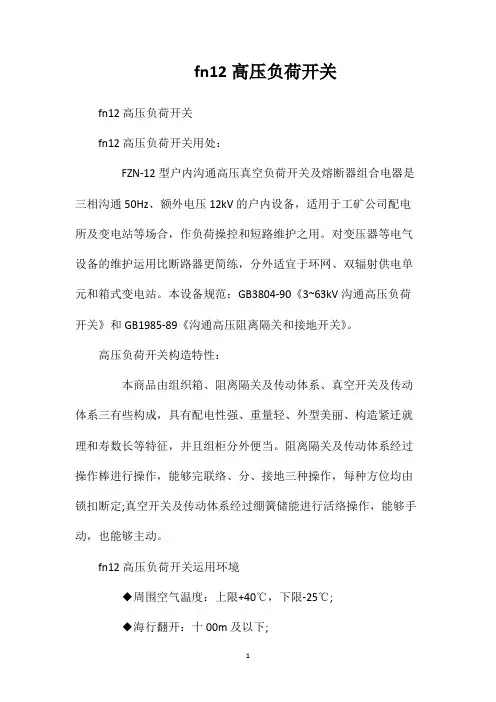

fn12高压负荷开关
fn12高压负荷开关
fn12高压负荷开关用处：
FZN-12型户内沟通高压真空负荷开关及熔断器组合电器是三相沟通50Hz、额外电压12kV的户内设备，适用于工矿公司配电所及变电站等场合，作负荷操控和短路维护之用。

对变压器等电气设备的维护运用比断路器更简练，分外适宜于环网、双辐射供电单元和箱式变电站。

本设备规范：GB3804-90《3~63kV沟通高压负荷开关》和GB1985-89《沟通高压阻离隔关和接地开关》。

高压负荷开关构造特性：
本商品由组织箱、阻离隔关及传动体系、真空开关及传动体系三有些构成，具有配电性强、重量轻、外型美丽、构造紧迁就理和寿数长等特征，并且组柜分外便当。

阻离隔关及传动体系经过操作棒进行操作，能够完联络、分、接地三种操作，每种方位均由锁扣断定;真空开关及传动体系经过绷簧储能进行活络操作，能够手动，也能够主动。

fn12高压负荷开关运用环境
◆周围空气温度：上限+40℃，下限-25℃;
◆海行翻开：十00m及以下;
◆相对湿度：月均匀值不大于90%，日均匀值不大于95%;
◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等显着污染;
◆无常常性的剧烈运动;
◆耐污秽等级：Ⅱ级。

如运用条件跨过上述规矩，由用户与制造厂洽商洽定。

fn12高压负荷开关特征
1、开关的构造是在阻离隔关基础上附加真空灭弧设备，所以不光具有负荷开关功用，并且具有阻离隔关的功用。

2、开关在开断进程中，开断的速度是靠灭弧设备中的活络组织确保，故开断的速度不受手动或电动组织操动速度的影响。

3、开关全体构造简略，要害的灭弧设备为全体构造，替换便当。

4、可再三操作，简直无修补。

CKFZR-12D真空式高压负荷开关产品信息：各种型号负荷开关
企业简介
•企业机构：上海红申（控股）电气有限公司
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：合资、生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
产品信息：
•1、CKFZ-12D真空式负荷开关
•2、CKFZR-12D真空式负荷开关
•3、TEC-VSARC意大利技术真空式负荷开关•4、HS-VSARC意大利技术真空式负荷开关
1、CKFYR-12D压气式负荷开关---A
7、箱变(配电箱、配电柜、成套大类）-1
企业荣誉、企业文化。

概述FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境条件周围空气温度：上限+40℃，下限-25℃；海拔高度：1000m及以下；相对湿度：月平均值不大于90％，日平均值不大于95％；周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；无经常性的剧烈运动；耐污秽等级：II级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号及含义主要技术参数序号项目单位F KN12-12D/630-20 FKN12-12R.D/125-31.51 额定电压kV 122 额定频率Hz 503 额定电流 A 630 1254 雷电冲击耐受电压kV 对地及相间、隔离断855 1min工频耐受电压kV 对地相间42、隔离断486 额定热稳定电流kA 20(4S)7 额定动稳定电流kA 508 额定关合电流(峰值) kA 50 -9 额定短路开断电流kA - 31.510 额定转移电流kA - 1.511 最大开断电流(参考值) kA 1.812 开断空载变压器容量kva 125013 额定电缆充电电流 A 1014 额定有功负载电流开断次数次＞10015 撞击器触发负载开关分闸时间S - ＞0.0616 接地开关热稳定电流kA 20(2S) 20(2S)17 接地开关热稳定电流(峰值) kA 50 5018 电动机操作电源电压V AC220、DC48外形及安装尺寸。

zw32 12 630真空断路器价格-带看门狗产品说明书-安装图
陕西泰开高压开关制造有限公司
一、ZW32真空断路器产品描述
ZW32-12/D630(1250)-20型户外真空断路器适用于最高电压为12kV，额定频率50Hz三相电力系统中，适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流使用。

本产品采用真空灭弧的原理，利用电动弹簧操作机构或永磁操作机构实现开关的分合闸，可加装我公司配套电源电压互感器(JDZW-10R)来实现电动操作;亦可加装隔离开关，在断电时可见明显断开点;还可加装保护电流互感器、零序电流互感器，来实现过流、速断、零序保护功能。

二、ZW32真空断路器使用环境
1. 环境温度：-25℃～+60℃;
2. 海拔高度：安装地点的海拔高度不超过2000米;
3. 相对湿度：日平均不大于95%，月平均不大于90%;
4.风压不超过700Pa(相当于风速为34m/s);
5. 污秽等级：Ⅲ级。

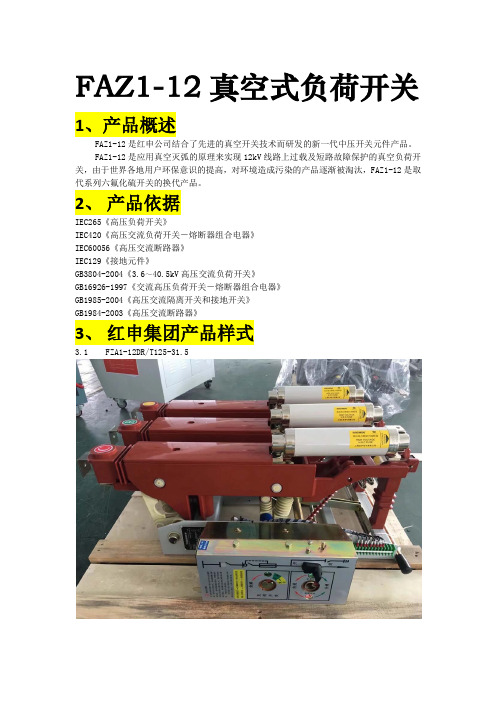

FAZ1-12真空式负荷开关1、产品概述
FAZ1-12是红申公司结合了先进的真空开关技术而研发的新一代中压开关元件产品。

FAZ1-12是应用真空灭弧的原理来实现12kV线路上过载及短路故障保护的真空负荷开关，由于世界各地用户环保意识的提高，对环境造成污染的产品逐渐被淘汰，FAZ1-12是取代系列六氟化硫开关的换代产品。

2、产品依据
IEC265《高压负荷开关》
IEC420《高压交流负荷开关－熔断器组合电器》
IEC60056《高压交流断路器》
IEC129《接地元件》
GB3804-2004《3.6～40.5kV高压交流负荷开关》
GB16926-1997《交流高压负荷开关－熔断器组合电器》
GB1985-2004《高压交流隔离开关和接地开关》
GB1984-2003《高压交流断路器》
3、红申集团产品样式
3.1 FZA1-12DR/T125-31.5
3.2 FZA1-12/T630-25
3.3 FAZ1-12和FA1-12包装发货。

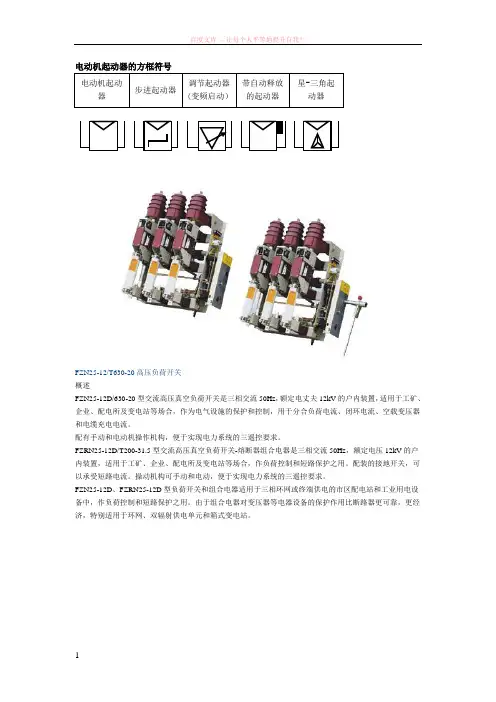

电动机起动器的方框符号
电动机起动
器步进起动器
调节起动器
(变频启动）
带自动释放
的起动器
星-三角起
动器
FZN25-12/T630-20高压负荷开关
概述
FZN25-12D/630-20型交流高压真空负荷开关是三相交流50Hz，额定电丈夫12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。

配有手动和电动机操作机构，便于实现电力系统的三遥控要求。

FZRN25-12D/T200-31.5型交流高压真空负荷开关-熔断器组合电器是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作负荷控制和短路保护之用。

配装的接地开关，可以承受短路电流。

操动机构可手动和电动，便于实现电力系统的三遥控要求。

FZN25-12D、FZRN25-12D型负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。

由于组合电器对变压器等电器设备的保护作用比断路器更可靠，更经济，特别适用于环网、双辐射供电单元和箱式变电站。

FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。
