线材电测机说明书

文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页码Page 3 of 61.目的依据此规范进行合理、科学的检验,保证产品符合客户品质要求。

2.适用范围本公司所有数据线,充电线类产品均适用之。

3.主要职责测试员: 负责对全厂线材类产品测试及判定,并记录。

组长：负责对测试员测试的监督及确认。

Q E: 负责对检验治具、设备的调校。

品质主管：负责对本规范的制定、及修正。

4．定义：（无）5.工作程序5.1测试工具：测试治具5.2主要测试参数标准：a. 电源电压：220V±10% 50Hz,通常仪器测试规格:绝缘5MΩ,电压300VDC.b. 依《检验规范》c. 产品《工程图》5.3操作步骤：a.开机时,喇叭响一声,测试机进入待机状态,LCD显示：【 HR--3800 V3.1 】【 Continuity Tester 】;此时机器进行自我测试,如果测试正常,则LCD显示⑹【 Avaliable Cards:1 】【 **Self Test OK ** 】;若自我测试时发现错误，LCD显示:【 Avaliable Cards:0 】【 Self Test Error 】;此时需通知相关人员进行或厂商调试。

1 2b.开机后,点击ENTER进入设定界面,进入①:测试模式设定,短断路设定,导通电阻设定,被动元文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页 码Page 4 of 6件设定,高压条件设定,测试项目设定等.另外点击面板上的PARA 键也可进入②测试模式设定,此时可对 自动测试 或 测试次数 进行设定.c.在开机后界面点击FILE,可进入③④:如果样品名称或路径不符合你的试品,但你的试品在选项中,则点击上下左右方向键选中,再按面板上的ENTER 确认即可.如下图:点击面板上的FILE 键名时,进入,样品程序选定,按右边面板上黑色键即可保存.例如,你要测试的试品为1256C,如果当前默认选项为此样品,则直接在面板上点击ENTER 确认即可,如果没有,则退出,点击LEARN 进入,然后将样品插入连接器端口,点击面板上的TEST 测试键或输入新样品名,点击ENTER 确认即可,此时将试品插入,然后进行测试:点对点,数据储存(确认10PIN 对 NET5,或8PIN 对NET4).即可测试了.如果你的试品在样品路径或程序中没有,则在开机界面点击LEARN,然后插好试品,点击TEST 测试,再填好名称或编码按ENTER 确认保存即可.在填入字母或数字时,可通过方向键移位(或通过速度快慢转换字母或数字输入).如果测试夹具或连接端口有变动,则如⑤,点击开机界面,FUNC 键名,则出现输入点位寻找的菜单选项.试品插好后,点击ENTER 即可寻找.单词:cable stat file para,open,short,shift,learn,print,enter,sys,exit,enter 等单词.依次分别为:线材,开始,文件夹,参数,开路,短路,转换,学习,打印,进入或确认,退出,进入5634文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页 码Page 5 of 6点击SYS 为系统状态,如图⑨.c.把所要测试的治具插好,拿一条标准产品插入治具内,按"5"键两下,机器进行读取相应的数据,并进入设置状态,看LCD 显示的项目按上下左右箭头键进行设置,并参照相应的作业指导书。

线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。

本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。

二、设备概述线材测试机由控制台和测试台组成。

控制台包括电源开关、测试模式选择开关、屏幕显示屏等。

测试台上有测试针脚、测试夹具等元件。

三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。

2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。

3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。

4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。

5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。

6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。

四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。

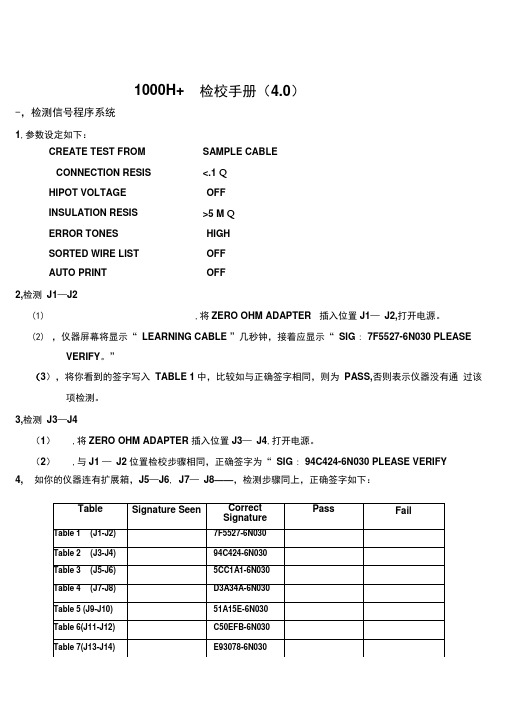

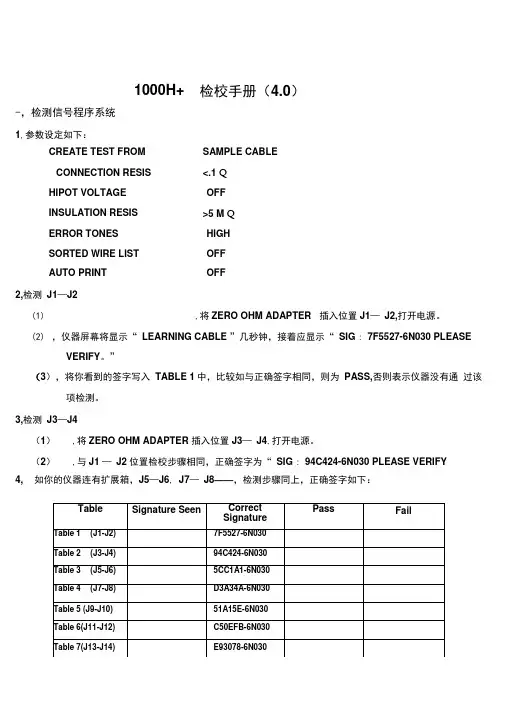

1000H+ 检校手册（4.0）-，检测信号程序系统1,参数设定如下：CREATE TEST FROM SAMPLE CABLECONNECTION RESIS <.1 QHIPOT VOLTAGE OFFINSULATION RESIS >5 M QERROR TONES HIGHSORTED WIRE LIST OFFAUTO PRINT OFF2,检测J1—J2(1) ,将ZERO OHM ADAPTER 插入位置J1—J2,打开电源。

(2)，仪器屏幕将显示“ LEARNING CABLE ”几秒钟，接着应显示“ SIG : 7F5527-6N030 PLEASEVERIFY。

”（3），将你看到的签字写入TABLE 1中，比较如与正确签字相同，则为PASS,否则表示仪器没有通过该项检测。

3,检测J3—J4（1）,将ZERO OHM ADAPTER 插入位置J3—J4,打开电源。

（2）,与J1 —J2位置检校步骤相同，正确签字为“ SIG : 94C424-6N030 PLEASE VERIFY4, 如你的仪器连有扩展箱，J5—J6, J7—J8——，检测步骤同上，正确签字如下：2, 将 1000H+ RESISTANCE ADAPTER 插入 J1—J2 位置。

3, 打开电源，显示：LEARNED CABLE RESISTANCE ERROR 4, 按 DISPLAY/PRINT 键,显示：J1B002 J1B0049.8Q5, 将显示的电阻值写入TABLE 9中，比较如介于最小值(MIN)与最大值(MAX)之间，则PASS 6, 按DISPLAY/PRINT 键，将显示的电阻写入 TABLE 10中，与5操作相同。

7, 继续按DISPLAY/PRINT 键，重复上述操作：1,参数设定如下：CREATE TEST FROM SAMPLE CONNECTION RESIS v. 1 Q HIPOT VOLTAGE OFF INSULATION RESIS >5M Q ERROR TONES HIGH SORTED WIRE LIST OFF COUNT ALL CABLESOFF二，检测电阻测量系统AUTO PRINT OFFCABLE三.检测电阻边界系统（1）1. 按下MEM 键，显示签字SIG : 577188-6N030.PLEASE VERIFY.将屏幕显示写入TABLE 142. 再按MEM 键,显示签字SIG : 577188-6N030.INSULATION SHORT.3. 按DISPLAY/PRINT 键.4. 将你看到的NCJ***.写入TABLE 15,正确值为NCJ1B016，与正确一致则PASS5.6. 再按DISPLAY/PRINT 键■应显示SIG:577188-6N030 INSULATION SHORT。

线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。

三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。

3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。

4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。

4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。

线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。

二．测试机型号：目前公司测试机的型号为益和8681及8683型。

三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。

2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。

b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。

d．为确保测试资料的准确度，测试治具焊接要求为满PIN。

e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。

f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。

2．间距为2.54不同PIN位的IDC及牛角头。

3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。

4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。

5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。

6．所有测试参数设定必须符合工程图纸或作业指导书要求。

7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。

四．各功能健操作说明：1．读线健（READ）：读取资料使用。

2．上下箭头健：资料查找与设定参数选择。

3．导通健（COND）：设定导通阻抗值。

4．绝缘健：设定绝缘阻抗值。

5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。

6．音量健：设定测试音量大小。

7．标准参数（MODE）：标准参数设置。

8．测试键（TEST）：当测试参数设置好后，按此键进行测试。

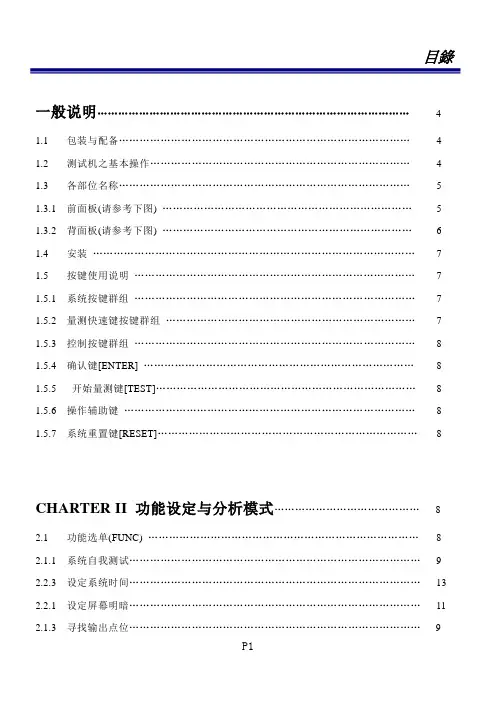

一般说明 (4)1.1 包装与配备 (4)1.2 测试机之基本操作 (4)1.3 各部位名称 (5)1.3.1 前面板(请参考下图) (5)1.3.2 背面板(请参考下图) (6)1.4 安装 (7)1.5 按键使用说明 (7)1.5.1 系统按键群组 (7)1.5.2 量测快速键按键群组 (7)1.5.3 控制按键群组 (8)1.5.4 确认键[ENTER] (8)1.5.5 开始量测键[TEST] (8)1.5.6 操作辅助键 (8)1.5.7 系统重置键[RESET] (8)CHARTER II 功能设定与分析模式 (8)2.1 功能选单(FUNC) (8)2.1.1 系统自我测试 (9)2.2.3 设定系统时间 (13)2.2.1 设定屏幕明暗 (11)2.1.3 寻找输出点位 (9)2.2 系统选单(SYS) (10)2.2.1 按键声音 (11)2.2.2 测试警报 (13)2.2.2 连续错误警报声 (13)2.3 打印功能选单(PRINT) (13)2.5 学习断短路设定(LEARN) (15)2.4 查看统计资料(STAT) (14)CHAPTER III 综合测试模式 (18)3.1 测试条件设定 (18)3.1.1 测试模式设定 (19)3.1.2 短断路设定 (20)3.1.3 导通阻抗测试编辑 (21)3.1.4 电阻设定编辑 (22)3.1.4 电容设定编辑 (22)3.1.5 高压设定编辑 (24)3.1.4 二极体编辑 (22)3.1.6 测试项目设定 (25)3.2 综合测试实作 (26)3.2.1 实时测试 (26)3.2.2 已存测试 (26)3.3 档案管理(FILE) (27)3.3.1 选取档案 (27)3.3.2 循序设定 (28)3.3.3 建立新檔 (30)3.3.4 删除档案 (30)3.3.5 档案排序 (31)APPENDIX A、HC-360传输线接线组态 (32)APPENDIX B、HC-360技术规格 (34)APPENDIX C、HC-360 测试范围与功能 (35)使用手册HC-3601一般说明1.1包装与配备在HC-360系列全功能线材专业测试机包装中的标准配备应有下列几项：⏹HC-360全功能线材专业测试机x1⏹电源线x1⏹使用手册x1⏹自动找点探针x11.2测试机之基本操作⏹文数字输入在做档案储存时会要求输入文数字，本系统之设计是利用EditKey。
