线材综合测试机操作指引

文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页码Page 3 of 61.目的依据此规范进行合理、科学的检验,保证产品符合客户品质要求。

2.适用范围本公司所有数据线,充电线类产品均适用之。

3.主要职责测试员: 负责对全厂线材类产品测试及判定,并记录。

组长：负责对测试员测试的监督及确认。

Q E: 负责对检验治具、设备的调校。

品质主管：负责对本规范的制定、及修正。

4．定义：（无）5.工作程序5.1测试工具：测试治具5.2主要测试参数标准：a. 电源电压：220V±10% 50Hz,通常仪器测试规格:绝缘5MΩ,电压300VDC.b. 依《检验规范》c. 产品《工程图》5.3操作步骤：a.开机时,喇叭响一声,测试机进入待机状态,LCD显示：【 HR--3800 V3.1 】【 Continuity Tester 】;此时机器进行自我测试,如果测试正常,则LCD显示⑹【 Avaliable Cards:1 】【 **Self Test OK ** 】;若自我测试时发现错误，LCD显示:【 Avaliable Cards:0 】【 Self Test Error 】;此时需通知相关人员进行或厂商调试。

1 2b.开机后,点击ENTER进入设定界面,进入①:测试模式设定,短断路设定,导通电阻设定,被动元文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页 码Page 4 of 6件设定,高压条件设定,测试项目设定等.另外点击面板上的PARA 键也可进入②测试模式设定,此时可对 自动测试 或 测试次数 进行设定.c.在开机后界面点击FILE,可进入③④:如果样品名称或路径不符合你的试品,但你的试品在选项中,则点击上下左右方向键选中,再按面板上的ENTER 确认即可.如下图:点击面板上的FILE 键名时,进入,样品程序选定,按右边面板上黑色键即可保存.例如,你要测试的试品为1256C,如果当前默认选项为此样品,则直接在面板上点击ENTER 确认即可,如果没有,则退出,点击LEARN 进入,然后将样品插入连接器端口,点击面板上的TEST 测试键或输入新样品名,点击ENTER 确认即可,此时将试品插入,然后进行测试:点对点,数据储存(确认10PIN 对 NET5,或8PIN 对NET4).即可测试了.如果你的试品在样品路径或程序中没有,则在开机界面点击LEARN,然后插好试品,点击TEST 测试,再填好名称或编码按ENTER 确认保存即可.在填入字母或数字时,可通过方向键移位(或通过速度快慢转换字母或数字输入).如果测试夹具或连接端口有变动,则如⑤,点击开机界面,FUNC 键名,则出现输入点位寻找的菜单选项.试品插好后,点击ENTER 即可寻找.单词:cable stat file para,open,short,shift,learn,print,enter,sys,exit,enter 等单词.依次分别为:线材,开始,文件夹,参数,开路,短路,转换,学习,打印,进入或确认,退出,进入5634文件名称版本(精密线材)电测机操作指导书A/1生效日期2020年4月22日页 码Page 5 of 6点击SYS 为系统状态,如图⑨.c.把所要测试的治具插好,拿一条标准产品插入治具内,按"5"键两下,机器进行读取相应的数据,并进入设置状态,看LCD 显示的项目按上下左右箭头键进行设置,并参照相应的作业指导书。

线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。

本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。

二、设备概述线材测试机由控制台和测试台组成。

控制台包括电源开关、测试模式选择开关、屏幕显示屏等。

测试台上有测试针脚、测试夹具等元件。

三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。

2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。

3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。

4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。

5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。

6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。

四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。

二、保养说明 1.电源开关，显示器是否正常 2.操作按钮、声音是否正常， 3.散热风扇转动是否良好 4.治具、接口、机壳清洁是否良好 5.每年一次全面检测、校正。
三、注意事项 1.测试仪器必须在校正有效期内 2.非操作人员不可乱调测试机 3.测试工作台尽可能使用非导电材质的工作台 4.测试机使用后必须把电源关闭 5.切换产品时，测试机的参数与由FQC及IPQC共同确认合格后保存。
桂林智神信息技术有限公司 Guilin Zhishen Information Technology Co., Ltd.
线材综器型号：RL-850D
1.在插入电源前，先将背板上的“电压选择” 开关切入到正确的输入电压220V位置上 2.根据使用需要，接上转接头与待测线材 3.将输入电源线分别接到仪器上和电源插座上，开启电源，系统将执行自我检测程序 4.自我检测程序结束，正式进入仪器系统中 5.将测试治具端的测试线全部接好 6.开机先自我检测. 7.把点检线插入治具，按实际需要及SOP要求设定测试项目及参数 8.测试前先用点检样品点检确认，点检时间为4小时/次，确保测试机与治具的准确性 9.把待测物插入治具，按SOP要求动作进行测试 10.亮绿灯为OK品，亮红灯为NG品.
二、实例图片
版本：V0 日期:2017.11.29
NO.
制/修订日期
版本
制/修订内容
核准
1 文件编号
2017/9/28
A0
ZS-JY-QC-010
初版发行
审核 制作

文件编号：
版本/版次：
A/0
适用机型
页数
1/1
编制：陈志芳
审核：
批准：
日期：
xxxx有限公司
线 束 综 合 测 试 仪 作 业 指 导 书
GS3-S5-05
（一）
检查设备状况，设备良好后接通电源，检查刀口有无异
物，按开机键开机
（七）
取下良品线材放入良品
置物筐内
（二）
检查所需检测线束对应的检测治具，插槽内PIN 针是否变形，按learm 键后显示空
读状态
（三）
未存储点位的线束，插好治具连接待测线束，按model 键进入设定截面，短断路、导通必须打钩，其余则按线束要求确定是否勾选
（四）
按[Cond]键入导通测试条件（几欧）一般设为3或5欧，导通测试模式为“一般”，瞬间导通测试次数为0次，导通阻抗值调整正常状态为“0”线材归零“无”按SAVE+Enter 键存
档。

（五）
按Learn 键学习资料，读出线材数量后，按SAVE,输入文档名按Enter 键存档。

按[EXIT]跳离主画面。

按TEST 键即可开始正常
测试（六）
测试状态下机器发出声响PASS 绿灯亮起，同时屏幕上方显示PASS 字样即判定为良品，否则即为不良品，不良品时机器伴
随间断不良品提示音。

（八）
若出现不良则根据提示及检查短断路表，确定
不良原因
（九）
依据不良原因对不良品
进行维修处理
（十）
已存储过对应文档的线束测试时调取相应的文档进行测试即可
注：实验温度较高，小心烫伤。

1.创建档案（File） 2.新建档案 3.命名 4.确定（Enter） 5.进入菜单（Mode），按照产品要求输入测
试条件，包含测试方式，断/短路电阻值，单边
灵敏度，导通阻抗，瞬间断/短路时间，分步切换 方式
6.高压测试条件输入（Hipot），即AC/DC 7.读取线材（Learn），档案存档（Save）
瞬间断/短路时间，分步切换方式，元件测试。
6.插线学习（Learn），观察单边灵敏度，取最大值 的80%设定单边灵敏度
7.读取线材（Learn），档案存档（Save）
测试条件输入
注意：单边测试时，导通值无法进行检测，需要关闭
观察单边灵敏度测试值
பைடு நூலகம்
更改单边灵敏度
谢谢
6.高压测试条件输入（Hipot），即AC/DC 7.进入系统（System）--“其他”选项中第11项：线材电容大
小更改为“0.5UF” 8.断/短路调节参数中“是否串接电容”—“是” 9.读取线材（Learn），在元器件区域输入电容点位及参数 10.读取线材（Learn），档案存档（Save）
测试条件输入
线材电测机 使用方法
制作：
测试机型号：CCL-W-1064
显示屏
数字键盘
参数调试区 辅助功能区
电源开关 耳麦接口 USB接口 电源插线 找点笔接口
牛角
依据厂内生产产品，结合测试机功能可分为 以下三种类型：
1.一般测试（不带电子元器件） 2.一般测试（带电子元器件） 3.单边测试
一般测试（不带电子元器件）
系统中更改电容参数
参数设置中更改“串接电容”
输入电子元器件点位和参数
注意事项：厂内使用电容无极性，测试时将电容极性关闭。

一、操作前准备工作. 1.1按指令依照图面及样品寻找相应的测试治具1.2确定机体背面电源选择器(110V/220V)位置后将本机接上打开电源,显示屏显示”OK ”表示正常.1.3 检查设备及制具样品的可靠性把需测线材扦上制具调试.二、操作步骤2.1 双头测试→准备工作→按”COND ”键导通阻抗设定→按”I.S ”键绝缘阻抗设定→按”V ”绝缘测试电压设定→按”TIME ”绝缘测试时间设定→按”AUTO ”键手动或自动扫描设定→按”DEEP ”键测试声音设定→按”DELAY ”键,测试速度设定→按”SINGLE ”键,灵敏度设定→按”READ ”键两次此时会显示两端接点A 。

B →按”TEST ”测试键,即可开始测试→”PASS ”的产品会嘟一声和亮绿灯,”NG ”不良品会滴答滴答刺耳的细声和亮红灯(各步设定值时可按”↑”或”↓”键调整)2.2 单端点测试→单边标准线材接上制具→按”SINGLE ”键再按”STEP ”键→依照顺序使用探针接触第一条线端金属部分→按”STEP ”键会显示号码→依此类推(最多五十条线）→按”↑”或”↓”键检查接点号码是否符合标准线,如不是则重复上一步骤→按”TEST ”键然后依照顺序用探针接触线端→完成后显示”PASS ”将标线材拔出即可测试.三、下班关闭电源物料,摆放整齐不良品及时处理.四、注意事项4.1电源110V/220V 应调到合理位置,通常接220V 电源.4.2 测试板和接点需经常清洁,每半月需放太阳底下晒4.3 不准私自拆卸机体外壳和工作存放场所不易太受潮，上面勿放杂物。

五、技术参数测试点数 128点测试项目 错位,短路/断路5K 欧～50 K 欧导通阻值100～1 K 欧绝缘阻抗200 K 欧～10M 欧测试电压5V 允许电容量2WF(最大值) 测试速度各测试项目1 秒钟内完成 错误显示 短路断路 错位 绝缘 导通阻抗 SHORT OPEN WM IS COND制订 审核 批准文件主题：文件编号: 修 订: 0 制订日期: 2019/12/6 页 1 数: 1/1线材测试仪操作规范。

1 OF 4总页数
核准审核□人力资源科□总务科□信息科□生控科□管理部□品保部□资财科实验室
□采购科□产品工程部修订日期
变更编号
变 更 内 容
日 期:
页 次:版本/次20090408
机操作指导书
会 签 记 录
□模具工程部□模具制造部会 签 意 见
会签单位会签姓名
修 订 记 录
□制造部□物流部□营业部□财务部□体系办
制定集团体系办制作单位发 行 章
2 OF 4日 期:
页 次:20090408
机操作指导书
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：
2.1 线材综合测试机，设备型号：CT-8681.2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：益和三、定义： 略四、职责：
4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：
5.1 注意事项：
5.1.1 不能用高温度东西接触LCD屏，被损坏不能正常显示操作流程。

5.1.2 测试前注意检查连接器与排线的焊接是否正常连接。

5.1.3 轻拿轻放。

5.2 操作步骤：
5.2.1 开机前检查：
5.2.1.1 各处电源连接是否完好。

5.2.1.2 各量测附件是否齐全。

控制键
信息窗
电源开关
线头接口
3 OF 4日 期:
页 次:20090408
机操作指导书
4 OF 4日 期:
页 次:20090408
机操作指导书。

线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。

二．测试机型号：目前公司测试机的型号为益和8681及8683型。

三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。

2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。

b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。

d．为确保测试资料的准确度，测试治具焊接要求为满PIN。

e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。

f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。

2．间距为2.54不同PIN位的IDC及牛角头。

3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。

4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。

5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。

6．所有测试参数设定必须符合工程图纸或作业指导书要求。

7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。

四．各功能健操作说明：1．读线健（READ）：读取资料使用。

2．上下箭头健：资料查找与设定参数选择。

3．导通健（COND）：设定导通阻抗值。

4．绝缘健：设定绝缘阻抗值。

5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。

6．音量健：设定测试音量大小。

7．标准参数（MODE）：标准参数设置。

8．测试键（TEST）：当测试参数设置好后，按此键进行测试。

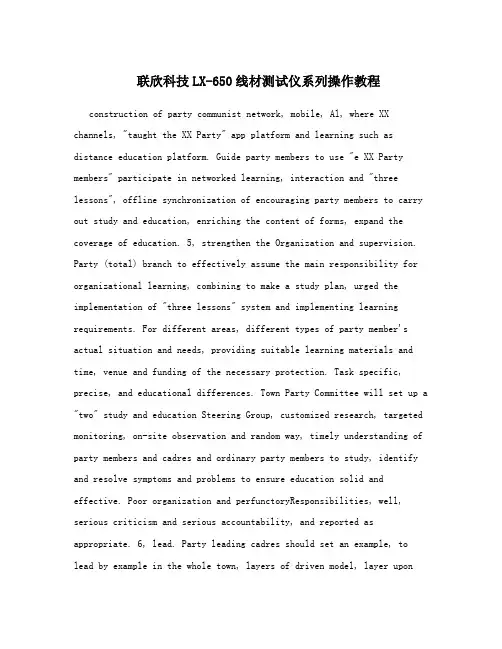

联欣科技LX-650线材测试仪系列操作教程construction of party communist network, mobile, Al, where XX channels, "taught the XX Party" app platform and learning such as distance education platform. Guide party members to use "e XX Party members" participate in networked learning, interaction and "three lessons", offline synchronization of encouraging party members to carry out study and education, enriching the content of forms, expand the coverage of education. 5, strengthen the Organization and supervision. Party (total) branch to effectively assume the main responsibility for organizational learning, combining to make a study plan, urged the implementation of "three lessons" system and implementing learning requirements. For different areas, different types of party member's actual situation and needs, providing suitable learning materials and time, venue and funding of the necessary protection. Task specific, precise, and educational differences. Town Party Committee will set up a "two" study and education Steering Group, customized research, targeted monitoring, on-site observation and random way, timely understanding of party members and cadres and ordinary party members to study, identify and resolve symptoms and problems to ensure education solid and effective. Poor organization and perfunctoryResponsibilities, well, serious criticism and serious accountability, and reported as appropriate. 6, lead. Party leading cadres should set an example, to lead by example in the whole town, layers of driven model, layer uponlayer, formation of the shots, the overall general effect of linkage. Leading cadres should learn first and be in front, asking others to do you first do it, asks of othersLESHIN/联欣科技LX-650线材测试仪系列产品(LX-650A,LX-650B,LX-650C)介绍:I.1 线材综合测试仪之基本操作, 文数字输入在做档案储存时会要求输入文数字，本系统之设计是利用EditKey。

File:系统菜单设定 ，Print:资料打印键 (9)256Pin牛角转接头 (10)Pin Search接头
(11)高压校正输出接头 (12)电源切换开关 (13)方向键，上/下、左/右选择键
（14）确认键 （15）Exit键，跳离键（退出） 16.Shift键：移动，改变，替换
二、操作步骤：
（1）准备相应的辅助测试治具 （2）打开电源开关，在开机状态下，设置测试项目
（3）按不同物料规格要求设定绝缘、高压侧试参数，把所要测试项目的参数记忆到系统
（4）按Hipot键设定参数：a.调整DC-INSUL 650V 5.0MΩ 1sec, b.调整AC-HI.POT
5.0mA 1sec （5）按MODE键，设定相关测试参数，调测试时间 T=3sec按S6（测试项
键，选择：a.短断路 b.耐压 c.绝缘 d.瞬间短断路 （6）按Exit键（跳离键）
线材综合测试机操作指引
设备名 型称号
线材综合测试机 CT-8688
品牌 使用部门
诚创立科技 IQC检验室
发行日期 编制
操作指引
一、控制键说明
（1）LCD液晶显示器 （2）S1~S6操作辅助键（SoftKey) （3）PASS、FAIL、HIPOT指示
（4）控制按键（EditKey)群组，BS倒退键 （5)量测键（TEST) (6)量测快速键群组，
版本
编号
审核
批准
示意图
1
2345 67
9 15 13 8 1 1 10 16 14
四、注意事项 按下高压测试按键时，不能用手触摸被测物料导电部份
注意事项 1、使用前确认设备接进是否有效 2、使用前确认测试品排线是否不良 3、仪器表面不能堆放物料及杂物 4、上班前整理好5S

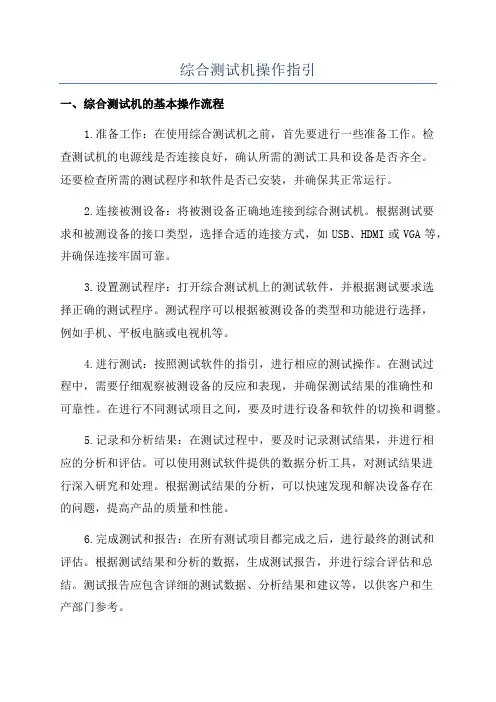

综合测试机操作指引一、综合测试机的基本操作流程1.准备工作：在使用综合测试机之前，首先要进行一些准备工作。

检查测试机的电源线是否连接良好，确认所需的测试工具和设备是否齐全。

还要检查所需的测试程序和软件是否已安装，并确保其正常运行。

2.连接被测设备：将被测设备正确地连接到综合测试机。

根据测试要求和被测设备的接口类型，选择合适的连接方式，如USB、HDMI或VGA等，并确保连接牢固可靠。

3.设置测试程序：打开综合测试机上的测试软件，并根据测试要求选择正确的测试程序。

测试程序可以根据被测设备的类型和功能进行选择，例如手机、平板电脑或电视机等。

4.进行测试：按照测试软件的指引，进行相应的测试操作。

在测试过程中，需要仔细观察被测设备的反应和表现，并确保测试结果的准确性和可靠性。

在进行不同测试项目之间，要及时进行设备和软件的切换和调整。

5.记录和分析结果：在测试过程中，要及时记录测试结果，并进行相应的分析和评估。

可以使用测试软件提供的数据分析工具，对测试结果进行深入研究和处理。

根据测试结果的分析，可以快速发现和解决设备存在的问题，提高产品的质量和性能。

6.完成测试和报告：在所有测试项目都完成之后，进行最终的测试和评估。

根据测试结果和分析的数据，生成测试报告，并进行综合评估和总结。

测试报告应包含详细的测试数据、分析结果和建议等，以供客户和生产部门参考。

二、综合测试机的注意事项1.安全操作：在使用综合测试机时，要注意安全操作。

首先要确保测试设备和测试环境的安全，并遵守相应的操作规程。

在测试过程中，要正确使用测试工具和设备，避免产生任何意外和损坏。

2.灵活运用：在进行测试操作时，要根据不同的测试要求和被测设备的特点，灵活运用测试手段和方法。

可以根据需要进行各种功能和性能的测试，以确保被测设备的正常运行和使用。

3.测试环境控制：为了保证测试结果的准确性和可靠性，要尽可能地控制测试环境。

避免在嘈杂和电磁波干扰严重的环境中进行测试，以免对测试结果产生干扰。

使用说明书OPERATION MANUALMODEL TH8602系列线材综合测试仪目录第1章开箱安装....................................................................................................................... 1-11.1开箱检查....................................................................................................................... 1-11.2电源连接....................................................................................................................... 1-11.3保险丝 .......................................................................................................................... 1-11.4环境.............................................................................................................................. 1-11.5外接治具及转接线使用注意事项................................................................................... 1-21.6预热.............................................................................................................................. 1-21.7仪器的其它特性............................................................................................................ 1-2第2章概述.............................................................................................................................. 2-12.1前面板说明 ................................................................................................................... 2-12.2后面板说明 ................................................................................................................... 2-52.3显示区域定义................................................................................................................ 2-72.4基本操作....................................................................................................................... 2-8第3章详细操作....................................................................................................................... 3-13.1开机.............................................................................................................................. 3-13.2主页面 .......................................................................................................................... 3-23.3设置界面....................................................................................................................... 3-23.3.1 <模式> ................................................................................................................................................... 3-33.3.2 <短断> ................................................................................................................................................... 3-53.3.3 <导通> ................................................................................................................................................... 3-93.3.4 <元件> ................................................................................................................................................ 3-133.3.5 <高压> ................................................................................................................................................ 3-163.3.6 <项目> ................................................................................................................................................ 3-193.4<学习>页面................................................................................................................. 3-203.4.1 学习 ...................................................................................................................................................... 3-203.4.2 短断路网络表 .................................................................................................................................... 3-203.4.3 清零功能 ............................................................................................................................................. 3-213.4.4 高压网络编辑 .................................................................................................................................... 3-223.4.5 导通网络编辑 .................................................................................................................................... 3-243.4.6 芯片学习 ............................................................................................................................................. 3-243.5<MEAS>页面.............................................................................................................. 3-253.5.1 标题 ...................................................................................................................................................... 3-263.5.2 档案 ...................................................................................................................................................... 3-263.5.3 统计 ...................................................................................................................................................... 3-263.5.4 测试结果 ............................................................................................................................................. 3-263.5.5 菜单内容 ............................................................................................................................................. 3-263.6<STAT>页面............................................................................................................... 3-273.6.1 总体统计 ............................................................................................................................................. 3-273.6.2 分项统计 ............................................................................................................................................. 3-283.6.3 菜单功能 ............................................................................................................................................. 3-283.7<FILE>页面 ................................................................................................................ 3-283.7.1 当前档案:UNNAME (普通) ......................................................................................................... 3-283.7.2 内部 ...................................................................................................................................................... 3-293.7.4 循序 ...................................................................................................................................................... 3-313.8<SYS>页面 ................................................................................................................ 3-323.8.1 测试 ...................................................................................................................................................... 3-333.8.2 环境 ...................................................................................................................................................... 3-363.8.3 通讯 ...................................................................................................................................................... 3-383.9<UTILI>页面............................................................................................................... 3-423.9.1 寻找脚位 ............................................................................................................................................. 3-423.9.2 系统自检 ............................................................................................................................................. 3-433.9.3 高压模块 ............................................................................................................................................. 3-433.9.4 I/O编辑 ............................................................................................................................................... 3-443.9.5 存储器初始化 .................................................................................................................................... 3-443.9.6 程序升级 ............................................................................................................................................. 3-453.9.7 系统密码 ............................................................................................................................................. 3-463.9.8 LCR模块 .............................................................................................................................................. 3-463.9.9 读取芯片 ............................................................................................................................................. 3-48 第4章通讯接口 (49)4.1HANDLER接口 (49)4.1.1 Handler接口电路图 (49)4.1.2 接口说明： (49)4.2RS232C接口 ............................................................................................................... 4-14.2.1 RS232标准 ............................................................................................................................................ 4-14.2.2 RS232连接 ............................................................................................................................................ 4-14.3SCPI命令参考 ............................................................................................................. 4-14.3.1 设定命令集 ............................................................................................................................................ 4-14.3.2 测试命令集 ............................................................................................................................................ 4-14.3.3 :FETCH指令集 ................................................................................................................................... 4-564.3.4 系统命令集 ......................................................................................................................................... 4-714.3.5 文件命令集 ......................................................................................................................................... 4-854.3.6 DISP命令集 ....................................................................................................................................... 4-874.3.7 其他命令集 ......................................................................................................................................... 4-874.3.8 公共命令集 ......................................................................................................................................... 4-88 第5章技术指标..................................................................................................................... 5-89第6章保修.............................................................................................................................. 6-1第7章附录.............................................................................................................................. 7-17.1手册更改说明................................................................................................................ 7-1第1章开箱安装本章讲述当您收到仪器后必须进行的一些检查，并且在安装使用仪器之前必须了解和具备的条件。

线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。

三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。

3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。

4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。

4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。

桂林智神信息技术有限公司 Guilin Zhishen Information Technology Co., Ltd.
线材综合测试仪操作指导书 一、操作流程
机器名称：线材综合测试机 机器型号：RL-850D
1.在插入电源前，先将背板上的“电压选择” 开关切入到正确的输入电压220V位置上 2.根据使用需要，接上转接头与待测线材 3.将输入电源线分别接到仪器上和电源插座上，开启电源，系统将执行自我检测程序 4.自我检测程序结束，正式进入仪器系统中 5.将测试治具端的测试线全部接好 6.开机先自我检测. 7.把点检线插入治具，按实际需要及SOP要求设定测试项目及参数 8.测试前先用点检样品点检确认，点检时间为4小时/次，确保测试机与治具的准确性 9.把待测物插入治具，按SOP要求动作进行测试 10.亮绿灯为OK品，亮红灯为NG品.
二、保养说明 1.电源开关，显示器是否正常 2.操作按钮、声音是否正常， 3.散热风扇转动是否良好 4.治具、接口、机壳清洁是否良好 5.每年一次全面检测、校正。
三、注意事项 1.测试仪器必须在校正有效期内 2.非操作人员不可乱调测试机 3.测试工作台尽可能使用非导电材质的工作台 4.测试机使用后必须把电源关闭 5.切换产品时，测试机的参数与由FQC及IPQC共同确认合格后保存。
二、实例图片
版本：V0 日期:2017.11.29
NO.
制/修订日期
版本
制/修订内容
核准1 文件编号来自2017/9/28A0
ZS-JY-QC-010
初版发行
审核 制作

线材测试机使用说明一、测试机基本操作文字数字输入：在做档案存储时要求输入文字数字，第一次按下为该按键数字第2—4次分别代表数字键上方由左到右之大写英文字母。

2．移动：您可用← → ↑ ↓移动游标3．确认：Enter为一般之确认键4．量测：TEST为量测启动键，EXIT为跳离键5．另选：加Shift键可启动该键盘上方功能简单安装程序：（测试机外壳必须接地，防静电干扰）a.请确认电源供应器的电源，接上电源为AC115V或AC220V。

（有使用115V 电压时请注意）。

b.开启电源，系统会进行自我检测，在无治具状态或确定治具（本身无绝缘不良！开路或短路）状态良好之情况下，所有自检均显示OK（注：若有时开机，第9项INSUL绝缘检测检测NG，则考虑降低绝缘测试条件进行温机直至测试稳定，后面有讲到温机简单操作步骤）二．综合测试模式：1．即时测试：a.按File键，进入档案设定画面，再按（建立新档）所对应之软件键，输入档案名按Enter键确认b．Cond键入导通测试条件（几欧）一般设为3欧，导通测试模式为“一般”，瞬间导通测试次数为1次，导通阻抗值调整正常状态为“0”线材归零“无”按SAVE+Enter键存档c．按Hipot键进入高压编辑状态画面，设定测试电压，测试时间及测试规格测试模式只开“二分快速”，测试点数一律设定128点。

按SAVE+Enter存档d．按Model键进入测试模式设定画面，依条件选取设定1.2.4.8.9.10.11项，再按测试项目对应之软件键进入测试项目设定画面，按↓键移动光标依次确认测试项目。

（右上角项目选择键为选择确认键）再按SAVE+Enter存档e.插上治具连接好待测试线材样品（良品），按Learn键学习资料，SAVE+Enter存档。

按EXIT跳离主画面。

按TEST键即可测试2.已存测试：即调用已经设定好。

并储存在记忆体内之档案的执行测试操作程序：按下File键按↑↓移动游标，覆盖欲选取之档案名称：按Enter键即选取完成，若选取错误可重复步骤逐个检视，画面确认设定无误，按Test键即可测试三．单边测试：单边测试时机台外壳必须接地，只有Port A（A槽）有效操作步骤：按File键建立档案。

4按Mode进入“测试模式设定”界面，根据不同线材的要求进行设定。
5.4.1按↑或↓移动到你所要设定的项目。如停在“线材种类”项。
5.4.2按S1[项目选择]在一般、点测、单边切换。
5.4.3设定完毕后，可按S6[测试开关]做项目开关的编辑。
5.4.4按↑或↓移动到你所要设定的项目,并可按下S1[项目选择]切换是否进行所选定项目之测试。
MODEL NO：精密线材测试机
5.6.8按两下Exit退出“测试模式设定”界面，回到主画面。
5.6.9将待测线材插入母座上，按下Test就可以开始测试了。
6．注意事项：
6.1确认交流输入电压设定与使用电压是否一致
6.2开机后将会执行自我测试，约需要60~80秒的时间
6.3本机在出厂前皆已进行归零完毕，三个月归零一次以确保准确度。
